Мікроелектронний оптичний пристрій для реєстрації процесу переміщення

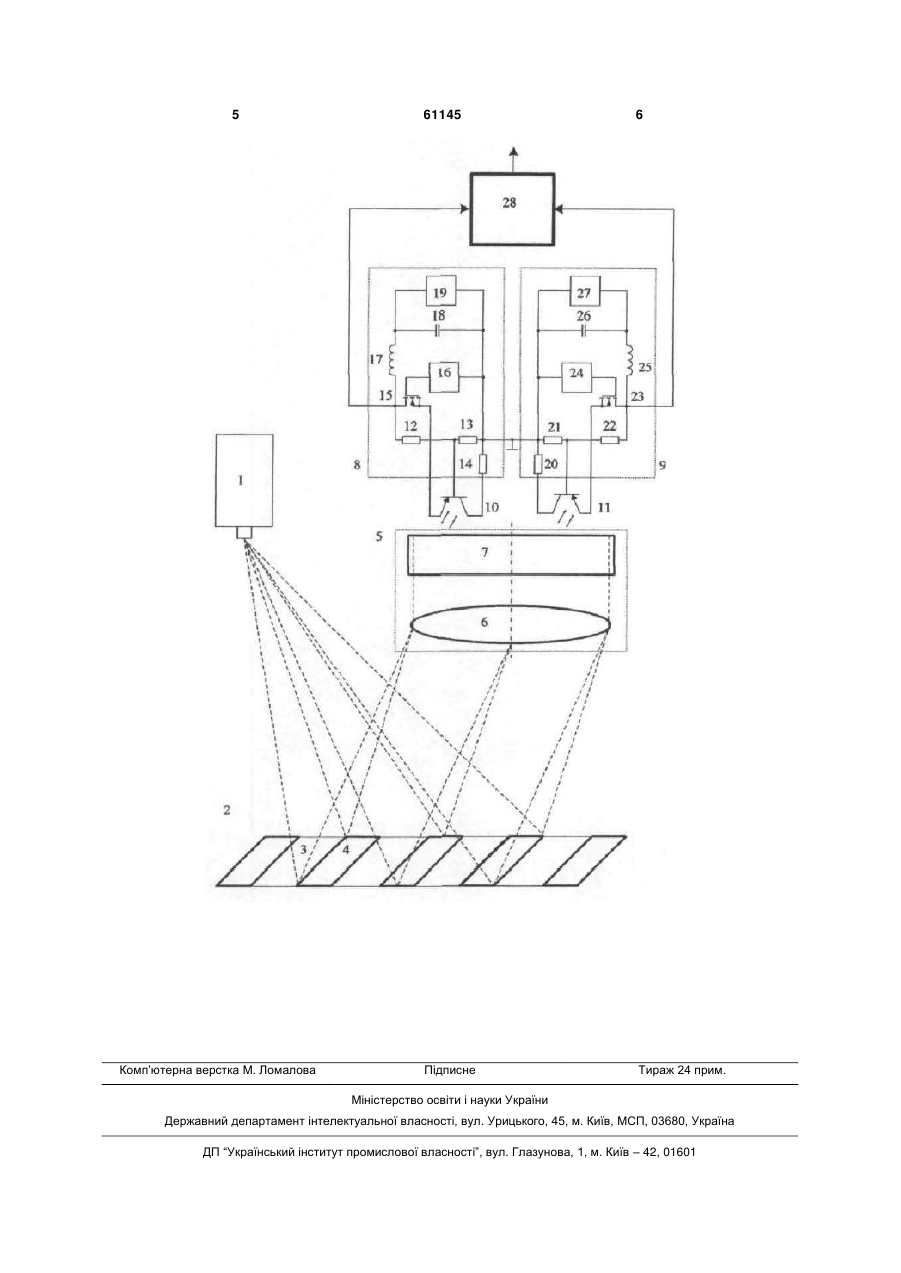

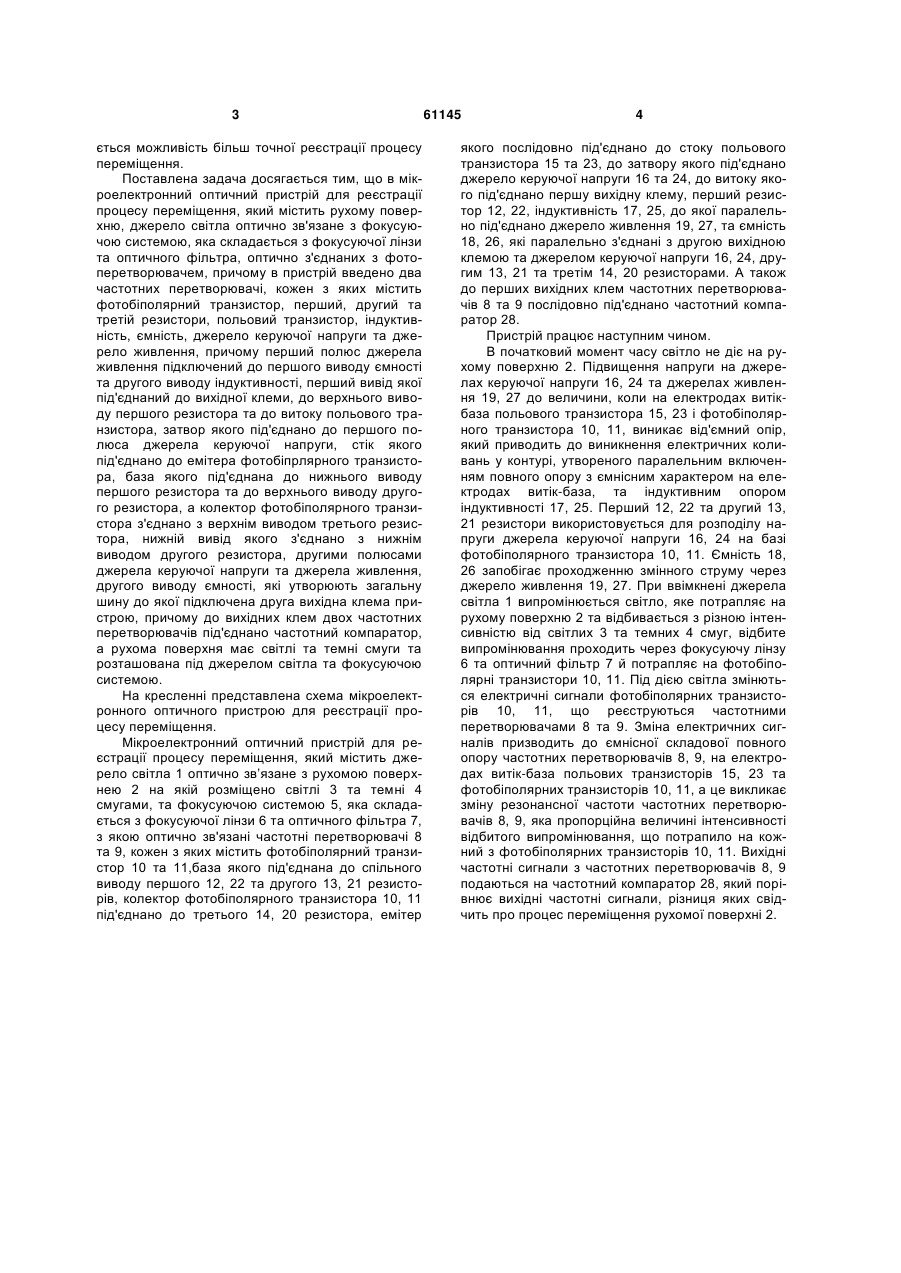

Мікроелектронний оптичний пристрій для реєстрації процесу переміщення, який містить рухому поверхню, джерело світла, оптично зв'язане з фокусуючою системою, яка складається з фокусуючої лінзи та оптичного фільтра, оптично з'єднаних з фотоперетворювачем, який відрізняється тим, що в пристрій введено два частотних перетворювачі, кожен з яких містить фотобіполярний транзистор, перший, другий та третій резистори, польовий транзистор, індуктивність, ємність, джерело керуючої напруги та джерело живлення, при U 1 3 ється можливість більш точної реєстрації процесу переміщення. Поставлена задача досягається тим, що в мікроелектронний оптичний пристрій для реєстрації процесу переміщення, який містить рухому поверхню, джерело світла оптично зв'язане з фокусуючою системою, яка складається з фокусуючої лінзи та оптичного фільтра, оптично з'єднаних з фотоперетворювачем, причому в пристрій введено два частотних перетворювачі, кожен з яких містить фотобіполярний транзистор, перший, другий та третій резистори, польовий транзистор, індуктивність, ємність, джерело керуючої напруги та джерело живлення, причому перший полюс джерела живлення підключений до першого виводу ємності та другого виводу індуктивності, перший вивід якої під'єднаний до вихідної клеми, до верхнього виводу першого резистора та до витоку польового транзистора, затвор якого під'єднано до першого полюса джерела керуючої напруги, стік якого під'єднано до емітера фотобіпрлярного транзистора, база якого під'єднана до нижнього виводу першого резистора та до верхнього виводу другого резистора, а колектор фотобіполярного транзистора з'єднано з верхнім виводом третього резистора, нижній вивід якого з'єднано з нижнім виводом другого резистора, другими полюсами джерела керуючої напруги та джерела живлення, другого виводу ємності, які утворюють загальну шину до якої підключена друга вихідна клема пристрою, причому до вихідних клем двох частотних перетворювачів під'єднано частотний компаратор, а рухома поверхня має світлі та темні смуги та розташована під джерелом світла та фокусуючою системою. На кресленні представлена схема мікроелектронного оптичного пристрою для реєстрації процесу переміщення. Мікроелектронний оптичний пристрій для реєстрації процесу переміщення, який містить джерело світла 1 оптично зв’язане з рухомою поверхнею 2 на якій розміщено світлі 3 та темні 4 смугами, та фокусуючою системою 5, яка складається з фокусуючої лінзи 6 та оптичного фільтра 7, з якою оптично зв'язані частотні перетворювачі 8 та 9, кожен з яких містить фотобіполярний транзистор 10 та 11,база якого під'єднана до спільного виводу першого 12, 22 та другого 13, 21 резисторів, колектор фотобіполярного транзистора 10, 11 під'єднано до третього 14, 20 резистора, емітер 61145 4 якого послідовно під'єднано до стоку польового транзистора 15 та 23, до затвору якого під'єднано джерело керуючої напруги 16 та 24, до витоку якого під'єднано першу вихідну клему, перший резистор 12, 22, індуктивність 17, 25, до якої паралельно під'єднано джерело живлення 19, 27, та ємність 18, 26, які паралельно з'єднані з другою вихідною клемою та джерелом керуючої напруги 16, 24, другим 13, 21 та третім 14, 20 резисторами. А також до перших вихідних клем частотних перетворювачів 8 та 9 послідовно під'єднано частотний компаратор 28. Пристрій працює наступним чином. В початковий момент часу світло не діє на рухому поверхню 2. Підвищення напруги на джерелах керуючої напруги 16, 24 та джерелах живлення 19, 27 до величини, коли на електродах витікбаза польового транзистора 15, 23 і фотобіполярного транзистора 10, 11, виникає від'ємний опір, який приводить до виникнення електричних коливань у контурі, утвореного паралельним включенням повного опору з ємнісним характером на електродах витік-база, та індуктивним опором індуктивності 17, 25. Перший 12, 22 та другий 13, 21 резистори використовується для розподілу напруги джерела керуючої напруги 16, 24 на базі фотобіполярного транзистора 10, 11. Ємність 18, 26 запобігає проходженню змінного струму через джерело живлення 19, 27. При ввімкнені джерела світла 1 випромінюється світло, яке потрапляє на рухому поверхню 2 та відбивається з різною інтенсивністю від світлих 3 та темних 4 смуг, відбите випромінювання проходить через фокусуючу лінзу 6 та оптичний фільтр 7 й потрапляє на фотобіполярні транзистори 10, 11. Під дією світла змінються електричні сигнали фотобіполярних транзисторів 10, 11, що реєструються частотними перетворювачами 8 та 9. Зміна електричних сигналів призводить до ємнісної складової повного опору частотних перетворювачів 8, 9, на електродах витік-база польових транзисторів 15, 23 та фотобіполярних транзисторів 10, 11, а це викликає зміну резонансної частоти частотних перетворювачів 8, 9, яка пропорційна величині інтенсивності відбитого випромінювання, що потрапило на кожний з фотобіполярних транзисторів 10, 11. Вихідні частотні сигнали з частотних перетворювачів 8, 9 подаються на частотний компаратор 28, який порівнює вихідні частотні сигнали, різниця яких свідчить про процес переміщення рухомої поверхні 2. 5 Комп’ютерна верстка М. Ломалова 61145 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
