Половонабивач

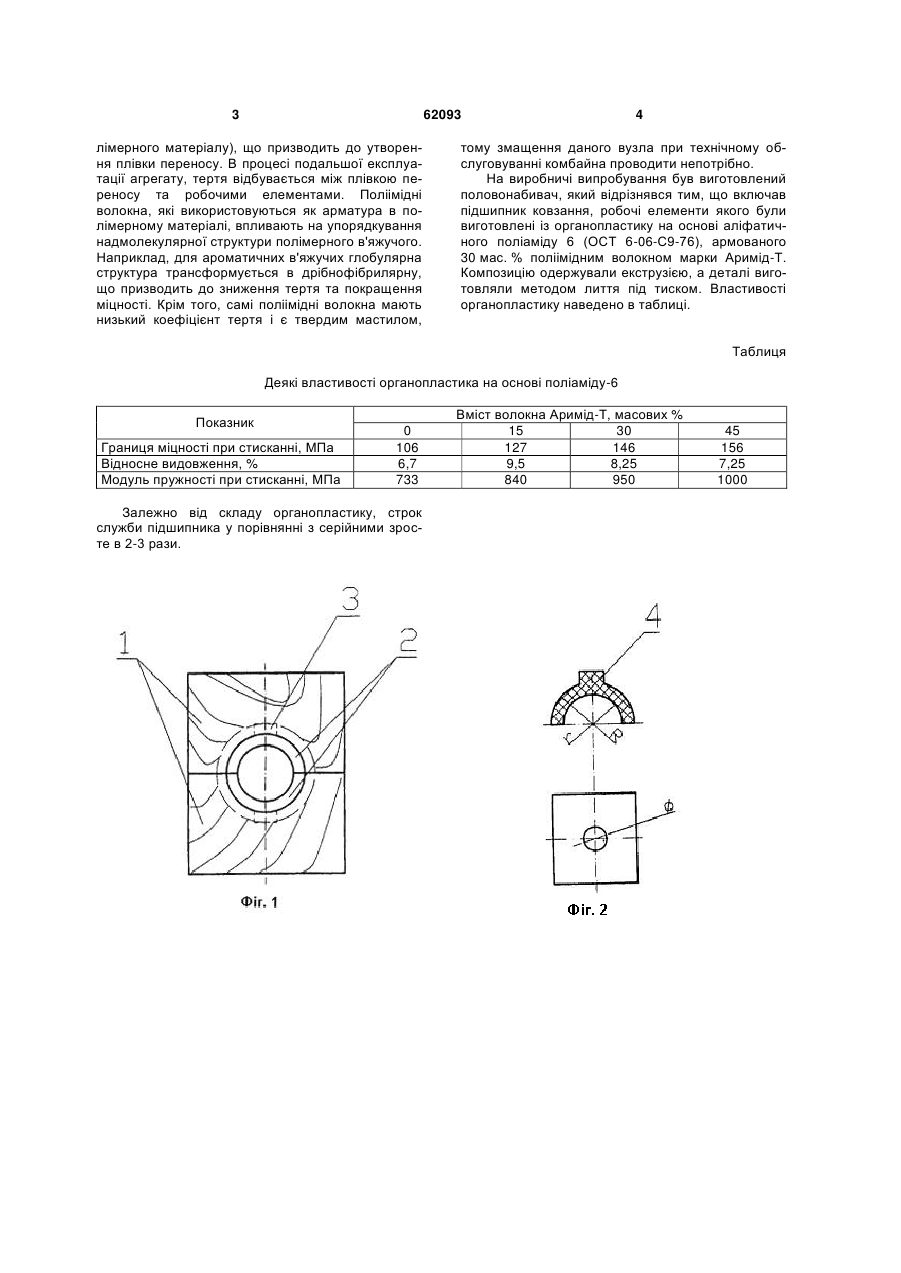

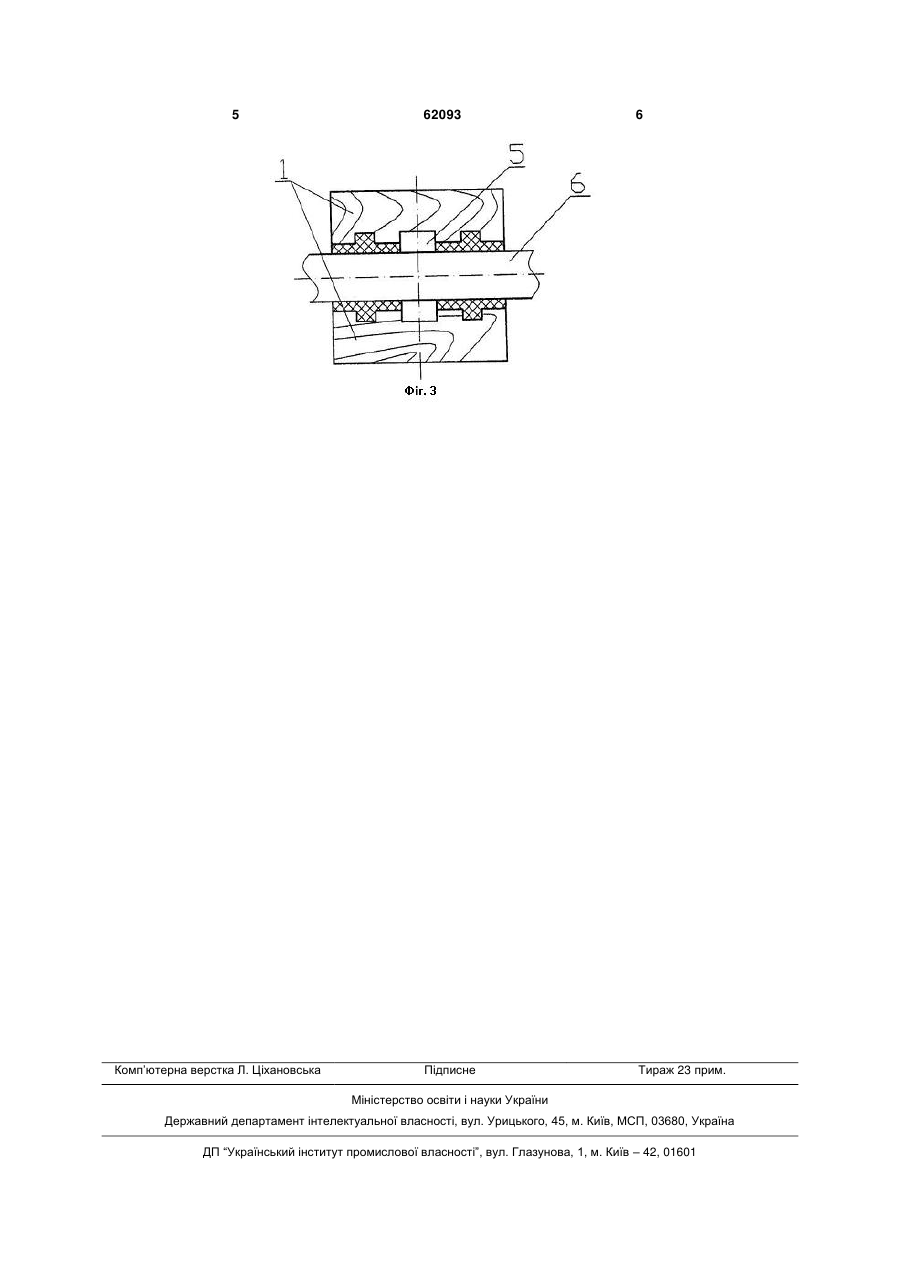

Половонабивач, який включає встановлені на колінчатих валах металеві граблини, підшипникові опори, які є розбірними і складаються з двох дерев'яних напівпідшипників, який відрізняється тим, що в напівпідшипниках закріплюють робочі елементи тертя, виконані із полімерного матеріалу, армованого поліімідним волокном марки Аримід Т. (19) (21) u201101087 (22) 31.01.2011 (24) 10.08.2011 (46) 10.08.2011, Бюл.№ 15, 2011 р. (72) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, ДЕРКАЧ ОЛЕКСІЙ ДМИТРОВИЧ, ТКАЧЕНКО ЕЛЛА ВОЛОДИМИРІВНА, КОЛБАСІН ОЛЕКСАНДР ОЛЕКСАНДРОВИЧ (73) БУРЯ ОЛЕКСАНДР ІВАНОВИЧ, ДЕРКАЧ ОЛЕКСІЙ ДМИТРОВИЧ, ТКАЧЕНКО ЕЛЛА ВОЛО 3 62093 лімерного матеріалу), що призводить до утворення плівки переносу. В процесі подальшої експлуатації агрегату, тертя відбувається між плівкою переносу та робочими елементами. Поліімідні волокна, які використовуються як арматура в полімерному матеріалі, впливають на упорядкування надмолекулярної структури полімерного в'яжучого. Наприклад, для ароматичних в'яжучих глобулярна структура трансформується в дрібнофібрилярну, що призводить до зниження тертя та покращення міцності. Крім того, самі поліімідні волокна мають низький коефіцієнт тертя і є твердим мастилом, 4 тому змащення даного вузла при технічному обслуговуванні комбайна проводити непотрібно. На виробничі випробування був виготовлений половонабивач, який відрізнявся тим, що включав підшипник ковзання, робочі елементи якого були виготовлені із органопластику на основі аліфатичного поліаміду 6 (ОСТ 6-06-С9-76), армованого 30 мас. % поліімідним волокном марки Аримід-Т. Композицію одержували екструзією, а деталі виготовляли методом лиття під тиском. Властивості органопластику наведено в таблиці. Таблиця Деякі властивості органопластика на основі поліаміду-6 Показник Границя міцності при стисканні, МПа Відносне видовження, % Модуль пружності при стисканні, МПа 0 106 6,7 733 Залежно від складу органопластику, строк служби підшипника у порівнянні з серійними зросте в 2-3 рази. Вміст волокна Аримід-Т, масових % 15 30 127 146 9,5 8,25 840 950 45 156 7,25 1000 5 Комп’ютерна верстка Л. Ціхановська 62093 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
