Пристрій для відбору проб

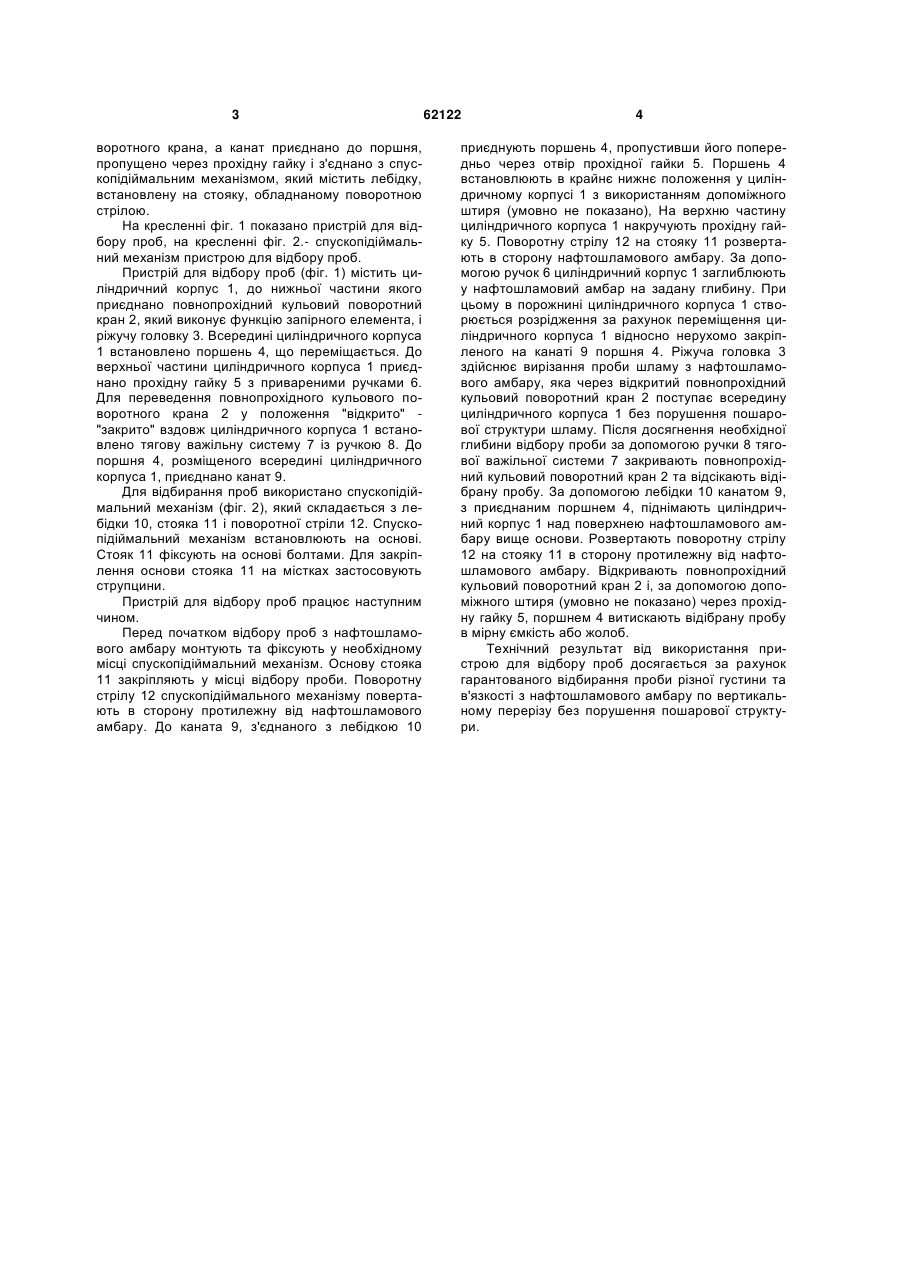

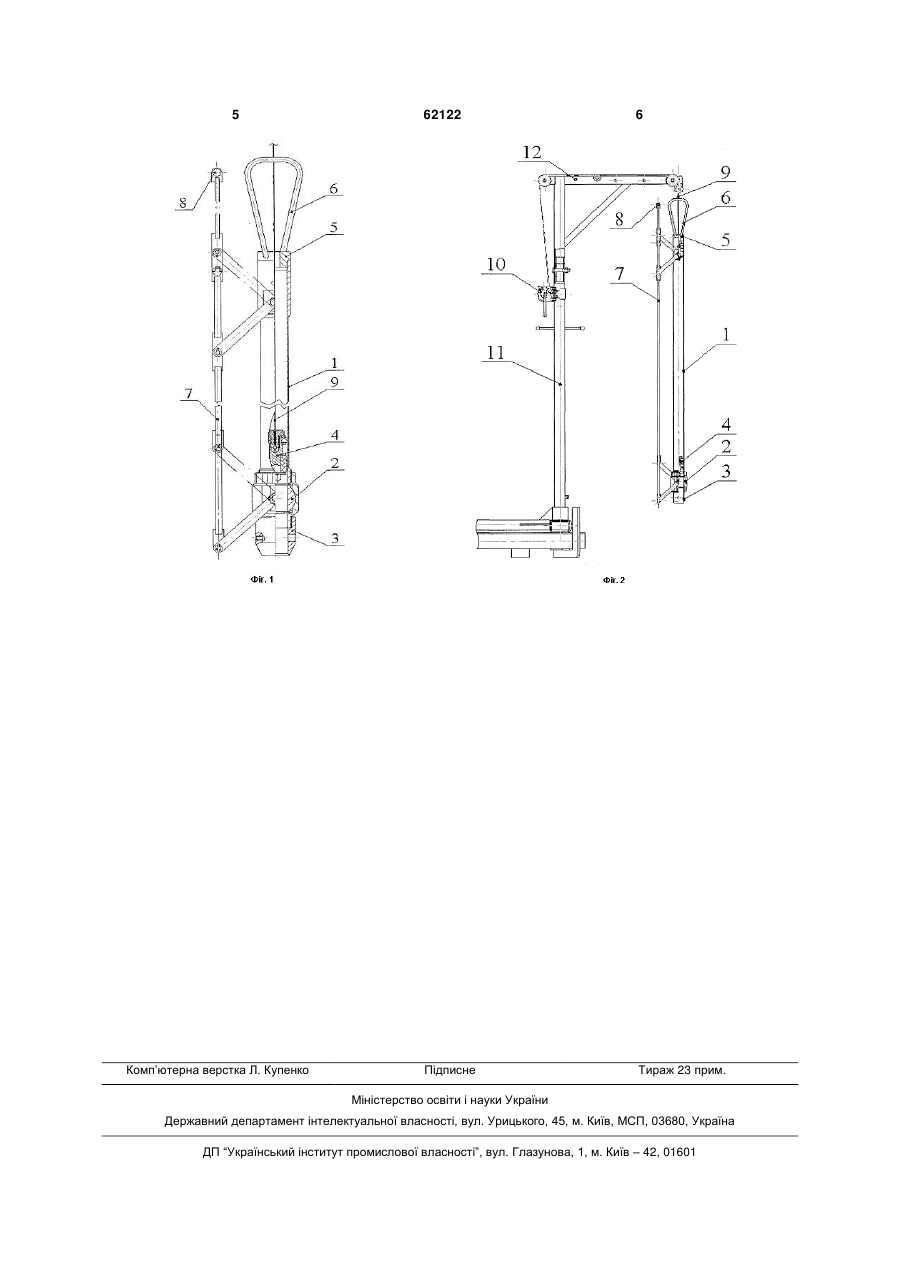

Пристрій для відбору проб, що містить циліндричний корпус з запірним елементом і ріжучою головкою у нижній частині, поршень, що переміщається всередині циліндричного корпуса, який 3 воротного крана, а канат приєднано до поршня, пропущено через прохідну гайку і з'єднано з спускопідіймальним механізмом, який містить лебідку, встановлену на стояку, обладнаному поворотною стрілою. На кресленні фіг. 1 показано пристрій для відбору проб, на кресленні фіг. 2.- спускопідіймальний механізм пристрою для відбору проб. Пристрій для відбору проб (фіг. 1) містить циліндричний корпус 1, до нижньої частини якого приєднано повнопрохідний кульовий поворотний кран 2, який виконує функцію запірного елемента, і ріжучу головку 3. Всередині циліндричного корпуса 1 встановлено поршень 4, що переміщається. До верхньої частини циліндричного корпуса 1 приєднано прохідну гайку 5 з привареними ручками 6. Для переведення повнопрохідного кульового поворотного крана 2 у положення "відкрито" "закрито" вздовж циліндричного корпуса 1 встановлено тягову важільну систему 7 із ручкою 8. До поршня 4, розміщеного всередині циліндричного корпуса 1, приєднано канат 9. Для відбирання проб використано спускопідіймальний механізм (фіг. 2), який складається з лебідки 10, стояка 11 і поворотної стріли 12. Спускопідіймальний механізм встановлюють на основі. Стояк 11 фіксують на основі болтами. Для закріплення основи стояка 11 на містках застосовують струпцини. Пристрій для відбору проб працює наступним чином. Перед початком відбору проб з нафтошламового амбару монтують та фіксують у необхідному місці спускопідіймальний механізм. Основу стояка 11 закріпляють у місці відбору проби. Поворотну стрілу 12 спускопідіймального механізму повертають в сторону протилежну від нафтошламового амбару. До каната 9, з'єднаного з лебідкою 10 62122 4 приєднують поршень 4, пропустивши його попередньо через отвір прохідної гайки 5. Поршень 4 встановлюють в крайнє нижнє положення у циліндричному корпусі 1 з використанням допоміжного штиря (умовно не показано), На верхню частину циліндричного корпуса 1 накручують прохідну гайку 5. Поворотну стрілу 12 на стояку 11 розвертають в сторону нафтошламового амбару. За допомогою ручок 6 циліндричний корпус 1 заглиблюють у нафтошламовий амбар на задану глибину. При цьому в порожнині циліндричного корпуса 1 створюється розрідження за рахунок переміщення циліндричного корпуса 1 відносно нерухомо закріпленого на канаті 9 поршня 4. Ріжуча головка 3 здійснює вирізання проби шламу з нафтошламового амбару, яка через відкритий повнопрохідний кульовий поворотний кран 2 поступає всередину циліндричного корпуса 1 без порушення пошарової структури шламу. Після досягнення необхідної глибини відбору проби за допомогою ручки 8 тягової важільної системи 7 закривають повнопрохідний кульовий поворотний кран 2 та відсікають відібрану пробу. За допомогою лебідки 10 канатом 9, з приєднаним поршнем 4, піднімають циліндричний корпус 1 над поверхнею нафтошламового амбару вище основи. Розвертають поворотну стрілу 12 на стояку 11 в сторону протилежну від нафтошламового амбару. Відкривають повнопрохідний кульовий поворотний кран 2 і, за допомогою допоміжного штиря (умовно не показано) через прохідну гайку 5, поршнем 4 витискають відібрану пробу в мірну ємкість або жолоб. Технічний результат від використання пристрою для відбору проб досягається за рахунок гарантованого відбирання проби різної густини та в'язкості з нафтошламового амбару по вертикальному перерізу без порушення пошарової структури. 5 Комп’ютерна верстка Л. Купенко 62122 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
