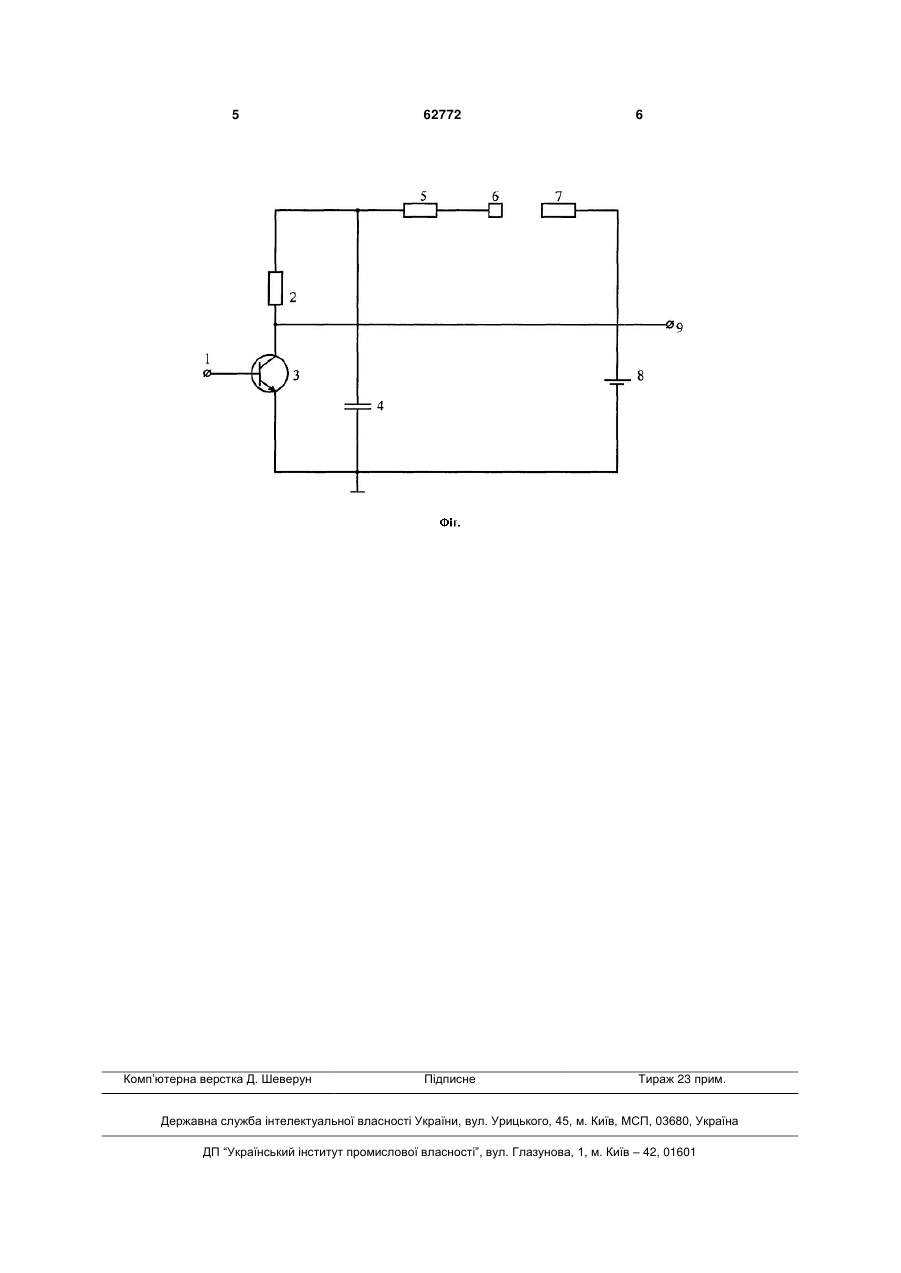

Клавіатурний амплітудний модулятор

Клавіатурний амплітудний модулятор, який містить транзистор, база якого з'єднана з входом амплітудного модулятора, колектор транзистора з'єднаний з першим виводом першого резистора і виходом амплітудного модулятора, другий вивід першого резистора з'єднаний з першим виводом конденсатора і першим виводом другого резисто 3 другий вивід якого з'єднаний з рухомим контактом, причому полярність джерела постійної напруги така, що забезпечує пряме включення транзистора. Спільними з клавіатурним амплітудним модулятором, який пропонується, є такі ознаки: транзистор, база якого з'єднана зі входом амплітудного модулятора, колектор транзистора з'єднаний з першим виводом першого резистора і виходом амплітудного модулятора, другий вивід першого резистора з'єднаний з першим виводом конденсатора і першим виводом другого резистора, другий вивід якого з'єднаний з контактом, загальна шина амплітудного модулятора з'єднана з емітером транзистора, другим виводом конденсатора і першим виводом джерела постійної напруги. Такий клавіатурний амплітудний модулятор має вузькі функціональні можливості, тому що не забезпечує залежності величини вихідного сигналу від сили короткочасної взаємодії рухомого контакту з контактом. У зв'язку з цим виникає необхідність у створенні клавіатурного амплітудного модулятора, в якому величина вихідного сигналу залежить від сили короткотривалої взаємодії рухомого контакта з контактом. Це досягається тим, що в клавіатурний амплітудний модулятор, який містить транзистор, база якого з'єднана зі входом амплітудного модулятора, колектор транзистора з'єднаний з першим виводом першого резистора і виходом амплітудного модулятора, другий вивід першого резистора з'єднаний з першим виводом конденсатора і першим виводом другого резистора, другий вивід якого з'єднаний з контактом, загальна шина амплітудного модулятора з'єднана з емітером транзистора, другим виводом конденсатора і першим виводом джерела постійної напруги, причому полярність джерела постійної напруги така, що забезпечує пряме включення транзистора, додатково введений резистивний елемент, електричний опір якого залежить від сили короткотривалої механічної взаємодії в поєднанні з електричним контактуванням першого виводу резистивного елемента з контактом, причому електричний опір резистивного елемента відновлюється до вихідної величини після закінчення механічної взаємодії, а другий вивід резистивного елемента з'єднаний з другим виводом джерела постійної напруги. Клавіатурний амплітудний модулятор, який пропонується, має більш широкі функціональні можливості завдяки тому, що він забезпечує залежність величини вихідного сигналу від сили короткотривалої механічної взаємодії в поєднанні з електричним контактуванням резистивного елемента з контактом. На фігурі зображена схема клавіатурного амплітудного модулятора. Клавіатурний амплітудний модулятор містить вхід 1 модулятора, перший резистор 2, транзистор 3, конденсатор 4, другий резистор 5, контакт 6, резистивний елемент 7, джерело постійної напруги 8 і вихід 9. Клавіатурний амплітудний модулятор працює таким чином. На вхід 1 модулятора подається од 62772 4 нополярний тональний сигнал, який водночас забезпечує необхідне зміщення транзистора 3. При короткотривалій механічній взаємодії в поєднанні з електричним контактуванням першого виводу резистивного елемента 7 з контактом 6 відбувається процес заряду конденсатора 4 від джерела постійної напруги 8 через резистивний елемент 7, контакт 6 і другий резистор 5 до величини напруги, яка залежить від величини ємності конденсатора 4, величини опорів другого резистора 5 і резистивного елемента 7, а також тривалості електричного контакту резистивного елемента 7 з контактом 6. При цьому опір резистивного елемента 7 залежить від сили короткотривалої механічної взаємодії резистивного елемента 7 з контактом 6, яка в свою чергу може залежати від швидкості руху резистивного елемента 7 в напрямку контакта 6. Напруга на конденсаторі 4 зростає по експоненціальному закону, забезпечуючи електроживлення транзисторного підсилювача, утвореного транзистором 3 і резистором 2. При цьому миттєва величина однополярного сигналу на виході 9 залежить від миттєвої величини напруги на конденсаторі 4. По закінченню взаємодії резистивного елемента 7 з контактом 6, в першу чергу припинення їх електричного контактування, електричне коло заряду конденсатора 4 переривається і в подальшому відбувається розряд конденсатора 4 через перший резистор 2 і транзистор 3, який знаходиться в активному режимі. При цьому напруга живлення транзисторного ключа швидко зменшується і вихідний однополярний сигнал зменшується в подальшому до нуля. При цьому електричний опір резистивного елемента відновлюється до вихідної величини. Таким чином, клавіатурний амплітудний модулятор, що пропонується, має більш широкі функціональні можливості, тому що забезпечує залежність максимальної величини вихідного сигналу від сили короткотривалої механічної взаємодії в поєднанні з електричним контактуванням резистивного елемента 7 з контактом 6. Максимальна величина вихідного сигналу також залежить від часу електричного контактування резистивного елемента 7 і контакта 5 та від величини джерела постійної напруги. Передній фронт модульованого сигналу залежить в основному від параметрів резистивно-ємнісної ланки, утвореної конденсатором 4 і опором резистора 5 та резистивного елемента 7. Задній фронт модульованого сигналу залежить в основному від параметрів резистивно-ємнісної ланки, утвореної конденсатором 4 і опором резистора 2 та переходу колекторемітер транзистора 3. Джерела інформації: 1. Володин А.А. Электронные музыкальные инструменты. - М.: Энергия, 1970, с. 80-82. 2. 7183.331423.000 ЭЗ. Полифонический электронный музыкальный инструмент "Юнона". Схема электрическая принципиальная. Разработал Сендульский Н.В. - Черновцы, Специальное конструкторско-технологическое бюро вычислительной техники Черновицкого производственного объединения "Электронмаш", 1993 год (прототип). 5 Комп’ютерна верстка Д. Шеверун 62772 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
