Багаторівневий змішувач

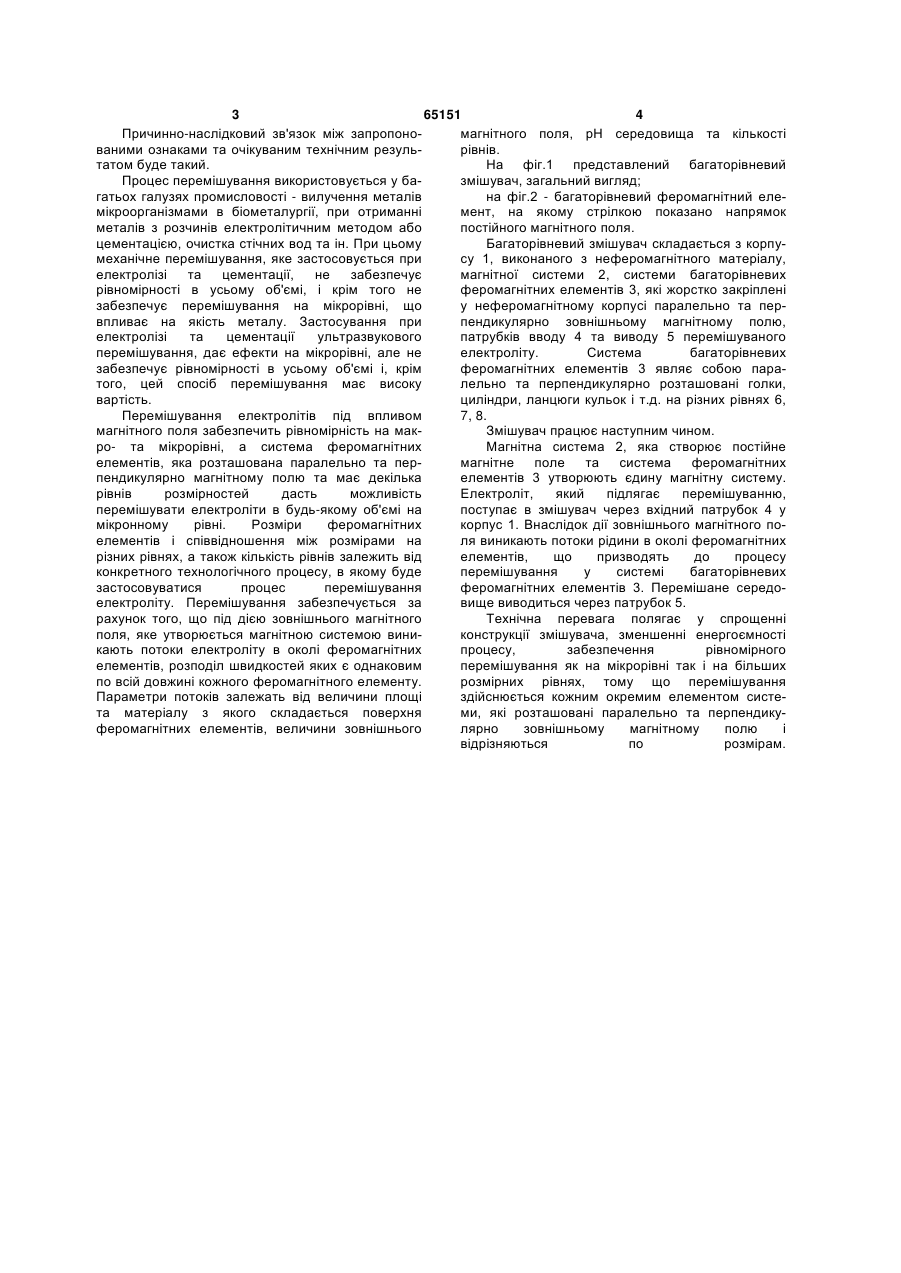

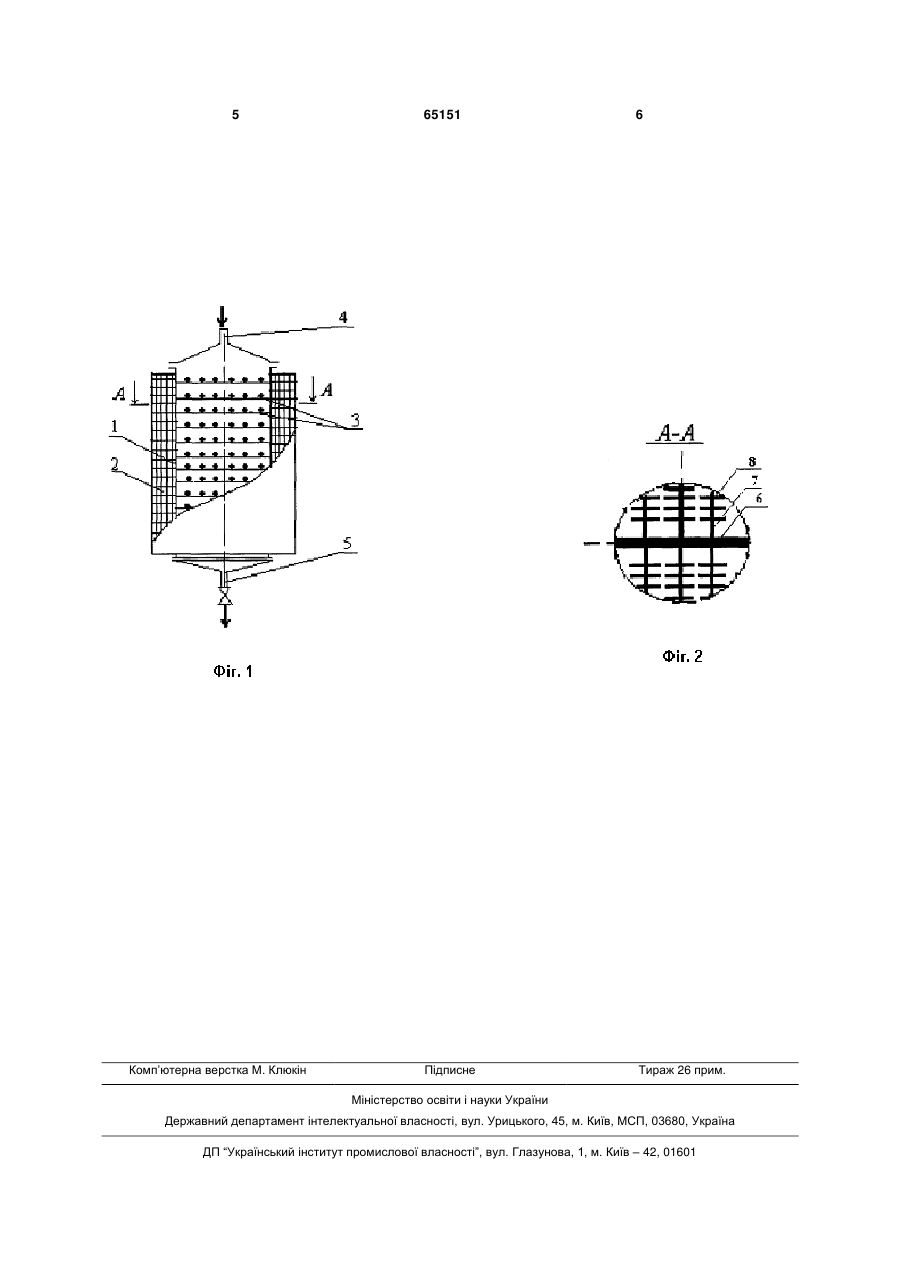

1. Багаторівневий змішувач для електролітів, який містить корпус з немагнітного матеріалу, джерело постійного магнітного поля, розташоване зовні корпусу, систему феромагнітних елементів, причому феромагнітні елементи жорстко закріплені в корпусі паралельно постійному магнітному полю, створюваному джерелом магнітного поля, який відрізняється тим, що він містить додаткові феромагнітні елементи, жорстко закріплені перпендикулярно магнітному полю. 2. Багаторівневий змішувач за п.1, який відрізняється тим, що феромагнітні елементи мають різні розміри. (19) (21) 2003065315 (22) 09.06.2003 (24) 15.02.2006 (46) 15.02.2006, Бюл. № 2, 2006 р. (72) Горобець Світлана Василівна, Горобець Оксана Юріївна, Українець Анатолій Іванович, Гойко Ірина Юріївна (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ХАРЧОВИХ ТЕХНОЛОГІЙ (56) UA 55792 A, 15.04.2003 SU 1600962 A1, 23.10.1990 SU 1274758 A1, 07.12.1986 SU 1150017 A, 15.04.1985 US 5040898 A, 20.08.1991 3 65151 4 Причинно-наслідковий зв'язок між запропономагнітного поля, рН середовища та кількості ваними ознаками та очікуваним технічним резульрівнів. татом буде такий. На фіг.1 представлений багаторівневий Процес перемішування використовується у базмішувач, загальний вигляд; гатьох галузях промисловості - вилучення металів на фіг.2 - багаторівневий феромагнітний елемікроорганізмами в біометалургії, при отриманні мент, на якому стрілкою показано напрямок металів з розчинів електролітичним методом або постійного магнітного поля. цементацією, очистка стічних вод та ін. При цьому Багаторівневий змішувач складається з корпумеханічне перемішування, яке застосовується при су 1, виконаного з неферомагнітного матеріалу, електролізі та цементації, не забезпечує магнітної системи 2, системи багаторівневих рівномірності в усьому об'ємі, і крім того не феромагнітних елементів 3, які жорстко закріплені забезпечує перемішування на мікрорівні, що у неферомагнітному корпусі паралельно та первпливає на якість металу. Застосування при пендикулярно зовнішньому магнітному полю, електролізі та цементації ультразвукового патрубків вводу 4 та виводу 5 перемішуваного перемішування, дає ефекти на мікрорівні, але не електроліту. Система багаторівневих забезпечує рівномірності в усьому об'ємі і, крім феромагнітних елементів 3 являє собою паратого, цей спосіб перемішування має високу лельно та перпендикулярно розташовані голки, вартість. циліндри, ланцюги кульок і т.д. на різних рівнях 6, Перемішування електролітів під впливом 7, 8. магнітного поля забезпечить рівномірність на макЗмішувач працює наступним чином. ро- та мікрорівні, а система феромагнітних Магнітна система 2, яка створює постійне елементів, яка розташована паралельно та пермагнітне поле та система феромагнітних пендикулярно магнітному полю та має декілька елементів 3 утворюють єдину магнітну систему. рівнів розмірностей дасть можливість Електроліт, який підлягає перемішуванню, перемішувати електроліти в будь-якому об'ємі на поступає в змішувач через вхідний патрубок 4 у мікронному рівні. Розміри феромагнітних корпус 1. Внаслідок дії зовнішнього магнітного поелементів і співвідношення між розмірами на ля виникають потоки рідини в околі феромагнітних різних рівнях, а також кількість рівнів залежить від елементів, що призводять до процесу конкретного технологічного процесу, в якому буде перемішування у системі багаторівневих застосовуватися процес перемішування феромагнітних елементів 3. Перемішане середоелектроліту. Перемішування забезпечується за вище виводиться через патрубок 5. рахунок того, що під дією зовнішнього магнітного Технічна перевага полягає у спрощенні поля, яке утворюється магнітною системою виниконструкції змішувача, зменшенні енергоємності кають потоки електроліту в околі феромагнітних процесу, забезпечення рівномірного елементів, розподіл швидкостей яких є однаковим перемішування як на мікрорівні так і на більших по всій довжині кожного феромагнітного елементу. розмірних рівнях, тому що перемішування Параметри потоків залежать від величини площі здійснюється кожним окремим елементом систета матеріалу з якого складається поверхня ми, які розташовані паралельно та перпендикуферомагнітних елементів, величини зовнішнього лярно зовнішньому магнітному полю і відрізняються по розмірам. 5 Комп’ютерна верстка М. Клюкін 65151 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
