Спосіб виготовлення біметалевих виробів з листових заготовок

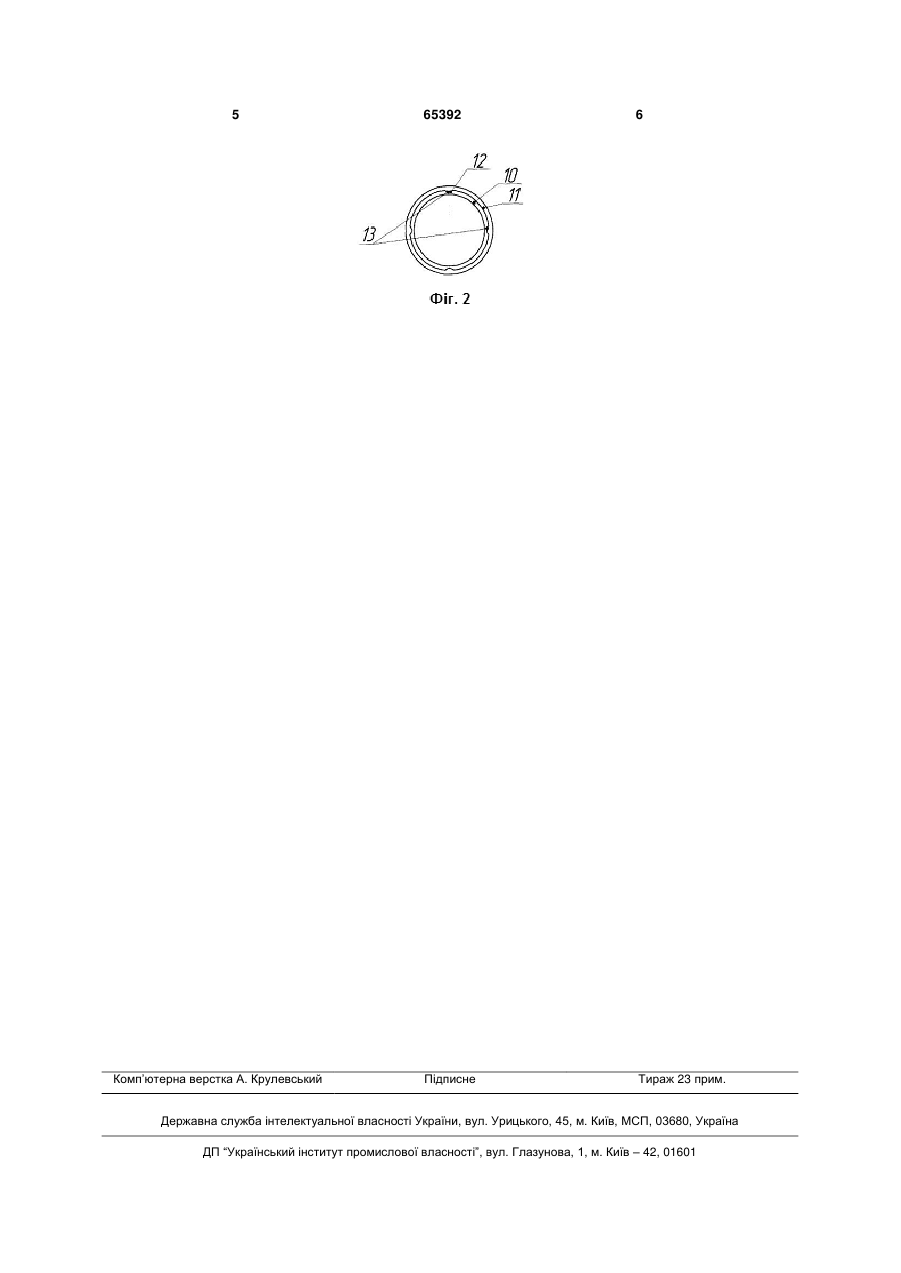

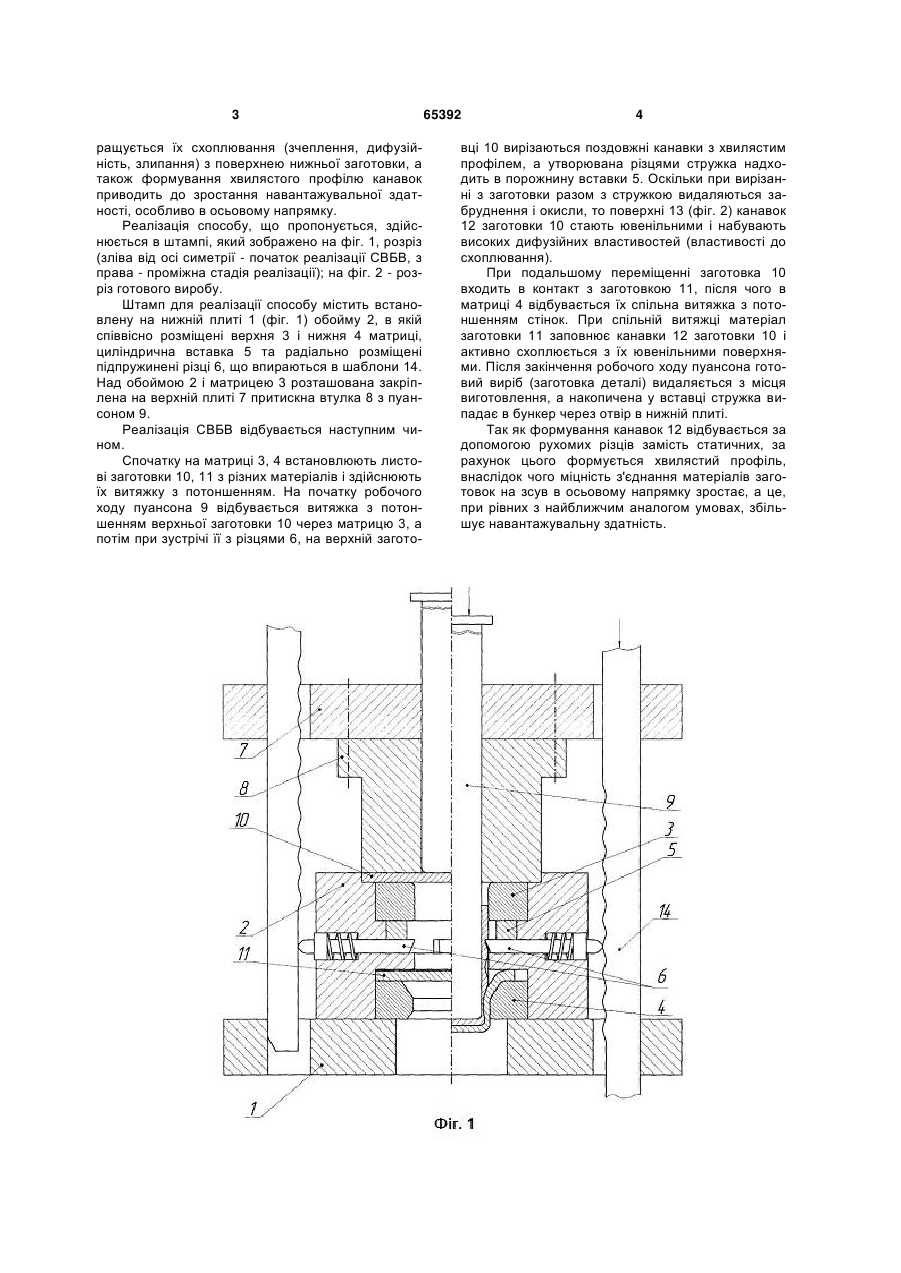

Спосіб виготовлення біметалевих виробів з 3 ращується їх схоплювання (зчеплення, дифузійність, злипання) з поверхнею нижньої заготовки, а також формування хвилястого профілю канавок приводить до зростання навантажувальної здатності, особливо в осьовому напрямку. Реалізація способу, що пропонується, здійснюється в штампі, який зображено на фіг. 1, розріз (зліва від осі симетрії - початок реалізації СВБВ, з права - проміжна стадія реалізації); на фіг. 2 - розріз готового виробу. Штамп для реалізації способу містить встановлену на нижній плиті 1 (фіг. 1) обойму 2, в якій співвісно розміщені верхня 3 і нижня 4 матриці, циліндрична вставка 5 та радіально розміщені підпружинені різці 6, що впираються в шаблони 14. Над обоймою 2 і матрицею 3 розташована закріплена на верхній плиті 7 притискна втулка 8 з пуансоном 9. Реалізація СВБВ відбувається наступним чином. Спочатку на матриці 3, 4 встановлюють листові заготовки 10, 11 з різних матеріалів і здійснюють їх витяжку з потоншенням. На початку робочого ходу пуансона 9 відбувається витяжка з потоншенням верхньої заготовки 10 через матрицю 3, а потім при зустрічі її з різцями 6, на верхній загото 65392 4 вці 10 вирізаються поздовжні канавки з хвилястим профілем, а утворювана різцями стружка надходить в порожнину вставки 5. Оскільки при вирізанні з заготовки разом з стружкою видаляються забруднення і окисли, то поверхні 13 (фіг. 2) канавок 12 заготовки 10 стають ювенільними і набувають високих дифузійних властивостей (властивості до схоплювання). При подальшому переміщенні заготовка 10 входить в контакт з заготовкою 11, після чого в матриці 4 відбувається їх спільна витяжка з потоншенням стінок. При спільній витяжці матеріал заготовки 11 заповнює канавки 12 заготовки 10 і активно схоплюється з їх ювенільними поверхнями. Після закінчення робочого ходу пуансона готовий виріб (заготовка деталі) видаляється з місця виготовлення, а накопичена у вставці стружка випадає в бункер через отвір в нижній плиті. Так як формування канавок 12 відбувається за допомогою рухомих різців замість статичних, за рахунок цього формується хвилястий профіль, внаслідок чого міцність з'єднання матеріалів заготовок на зсув в осьовому напрямку зростає, а це, при рівних з найближчим аналогом умовах, збільшує навантажувальну здатність. 5 Комп’ютерна верстка А. Крулевський 65392 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
