Надвисокочастотний металодіелектричний фільтр
Номер патенту: 65393
Опубліковано: 12.12.2011
Автори: Сизранов Валерій Олександрович, Мірських Георгій Олександрович, Ільченко Михайло Юхимович, Андрусенко Євген Миколайович
Формула / Реферат
Надвисокочастотний металодіелектричний фільтр (МДФ), виконаний у вигляді діелектричного паралелепіпеду, що вкритий шаром металізації з п'ятьох сторін, та наскрізними циліндричними металізованими отворами, прорізаними в діелектричному паралелепіпеду так, що їх один кінець з'єднаний з однією з металізованих сторін вказаного паралелепіпеду, а другий кінець з'єднаний з металізованою контактною площадкою нанесеною на протилежну шосту сторону паралелепіпеду, при цьому вказані контактні площадки розділені зазорами і не мають електричного контакту з металізованими сторонами, який відрізняється тим, що у вказані отвори додатково введені металеві стрижні, довжина яких перевищує довжину отворів, стрижні мають електричний контакт з металізацією вказаних отворів та мають можливість переміщуватися вздовж отворів, також додатково введені стрижні, які розміщені між сусідніми вказаними контактними площадками так, що їх один кінець має електричний контакт з металізованими сторонами паралелепіпеду, а другий переміщується так, що вказані стрижні нахиляються в площині, що паралельна стороні паралелепіпеду, на яку нанесені вказані контактні площадки.
Текст

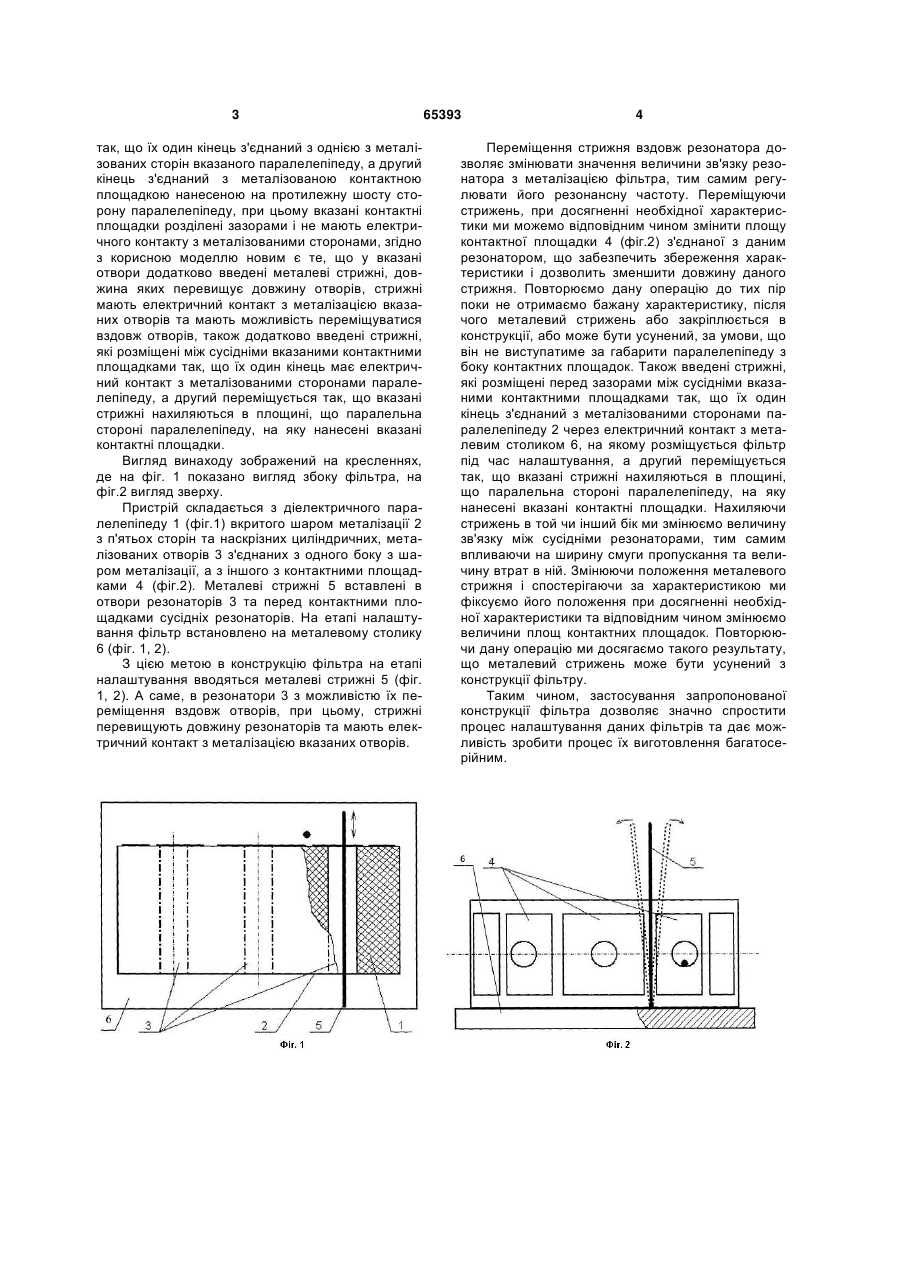

Надвисокочастотний металодіелектричний фільтр (МДФ), виконаний у вигляді діелектричного паралелепіпеду, що вкритий шаром металізації з п'ятьох сторін, та наскрізними циліндричними металізованими отворами, прорізаними в діелектричному паралелепіпеду так, що їх один кінець з'єднаний з однією з металізованих сторін вказаного 3 так, що їх один кінець з'єднаний з однією з металізованих сторін вказаного паралелепіпеду, а другий кінець з'єднаний з металізованою контактною площадкою нанесеною на протилежну шосту сторону паралелепіпеду, при цьому вказані контактні площадки розділені зазорами і не мають електричного контакту з металізованими сторонами, згідно з корисною моделлю новим є те, що у вказані отвори додатково введені металеві стрижні, довжина яких перевищує довжину отворів, стрижні мають електричний контакт з металізацією вказаних отворів та мають можливість переміщуватися вздовж отворів, також додатково введені стрижні, які розміщені між сусідніми вказаними контактними площадками так, що їх один кінець має електричний контакт з металізованими сторонами паралелепіпеду, а другий переміщується так, що вказані стрижні нахиляються в площині, що паралельна стороні паралелепіпеду, на яку нанесені вказані контактні площадки. Вигляд винаходу зображений на кресленнях, де на фіг. 1 показано вигляд збоку фільтра, на фіг.2 вигляд зверху. Пристрій складається з діелектричного паралелепіпеду 1 (фіг.1) вкритого шаром металізації 2 з п'ятьох сторін та наскрізних циліндричних, металізованих отворів 3 з'єднаних з одного боку з шаром металізації, а з іншого з контактними площадками 4 (фіг.2). Металеві стрижні 5 вставлені в отвори резонаторів 3 та перед контактними площадками сусідніх резонаторів. На етапі налаштування фільтр встановлено на металевому столику 6 (фіг. 1, 2). З цією метою в конструкцію фільтра на етапі налаштування вводяться металеві стрижні 5 (фіг. 1, 2). А саме, в резонатори 3 з можливістю їх переміщення вздовж отворів, при цьому, стрижні перевищують довжину резонаторів та мають електричний контакт з металізацією вказаних отворів. 65393 4 Переміщення стрижня вздовж резонатора дозволяє змінювати значення величини зв'язку резонатора з металізацією фільтра, тим самим регулювати його резонансну частоту. Переміщуючи стрижень, при досягненні необхідної характеристики ми можемо відповідним чином змінити площу контактної площадки 4 (фіг.2) з'єднаної з даним резонатором, що забезпечить збереження характеристики і дозволить зменшити довжину даного стрижня. Повторюємо дану операцію до тих пір поки не отримаємо бажану характеристику, після чого металевий стрижень або закріплюється в конструкції, або може бути усунений, за умови, що він не виступатиме за габарити паралелепіпеду з боку контактних площадок. Також введені стрижні, які розміщені перед зазорами між сусідніми вказаними контактними площадками так, що їх один кінець з'єднаний з металізованими сторонами паралелепіпеду 2 через електричний контакт з металевим столиком 6, на якому розміщується фільтр під час налаштування, а другий переміщується так, що вказані стрижні нахиляються в площині, що паралельна стороні паралелепіпеду, на яку нанесені вказані контактні площадки. Нахиляючи стрижень в той чи інший бік ми змінюємо величину зв'язку між сусідніми резонаторами, тим самим впливаючи на ширину смуги пропускання та величину втрат в ній. Змінюючи положення металевого стрижня і спостерігаючи за характеристикою ми фіксуємо його положення при досягненні необхідної характеристики та відповідним чином змінюємо величини площ контактних площадок. Повторюючи дану операцію ми досягаємо такого результату, що металевий стрижень може бути усунений з конструкції фільтру. Таким чином, застосування запропонованої конструкції фільтра дозволяє значно спростити процес налаштування даних фільтрів та дає можливість зробити процес їх виготовлення багатосерійним. 5 Комп’ютерна верстка Л. Купенко 65393 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюSuper-high-frequency metallo-dielectric filter
Автори англійськоюIlchenko Mykhailo Yukhymovych, Suzranov Valerii Oleksandrovych, Mirskykh Heorhii Olekdsandrovych, Andrusenko Yevhen Mykolaiovych
Назва патенту російськоюСверхвысокочастотный металлодиэлектрический фильтр
Автори російськоюИльченко Михаил Ефимович, Сизранов Валерий Александрович, Мирских Георгий Александрович, Андрусенко Евгений Николаевич
МПК / Мітки
МПК: H01P 1/202
Мітки: металодіелектричний, надвисокочастотний, фільтр
