Верстат для електроерозійної обробки дугою

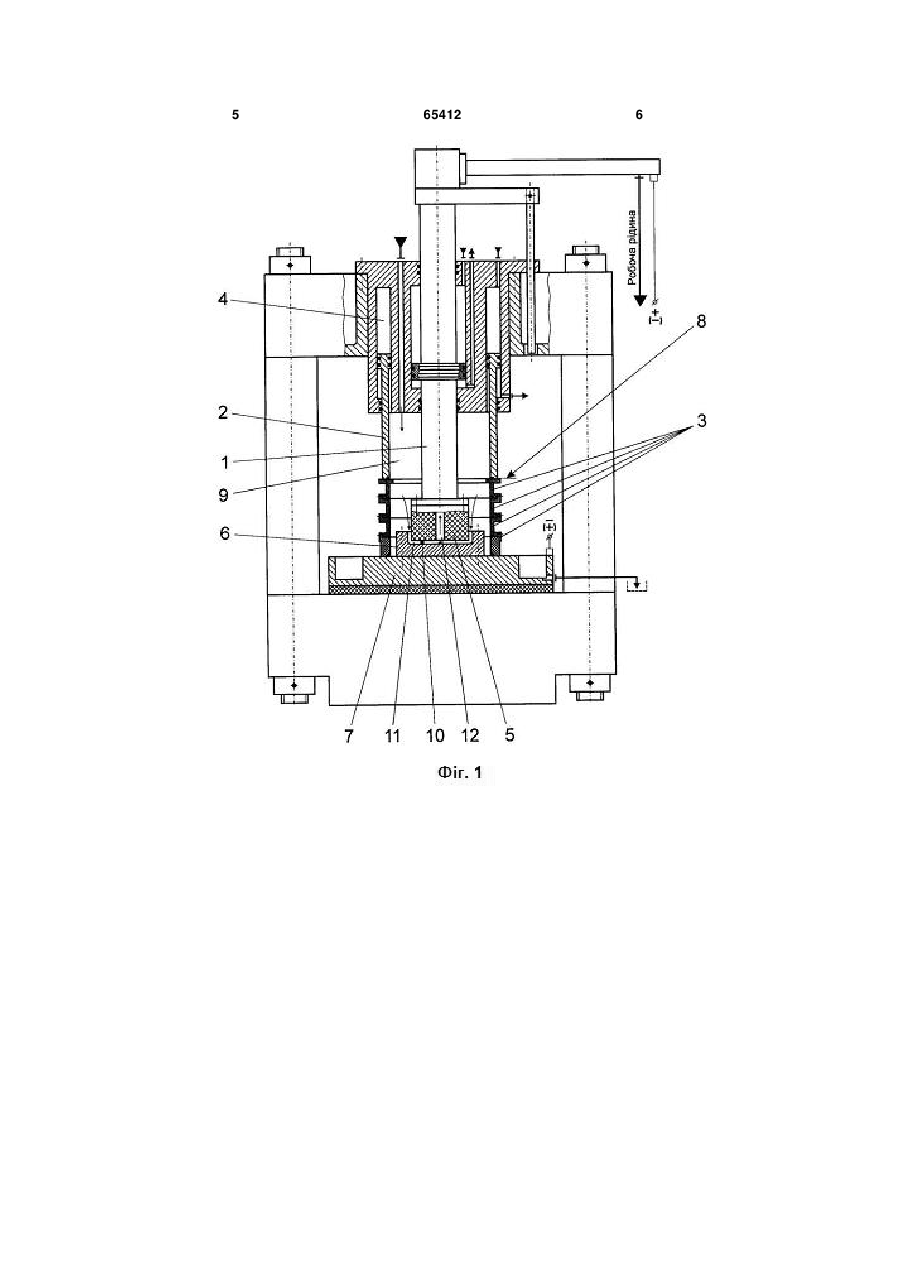

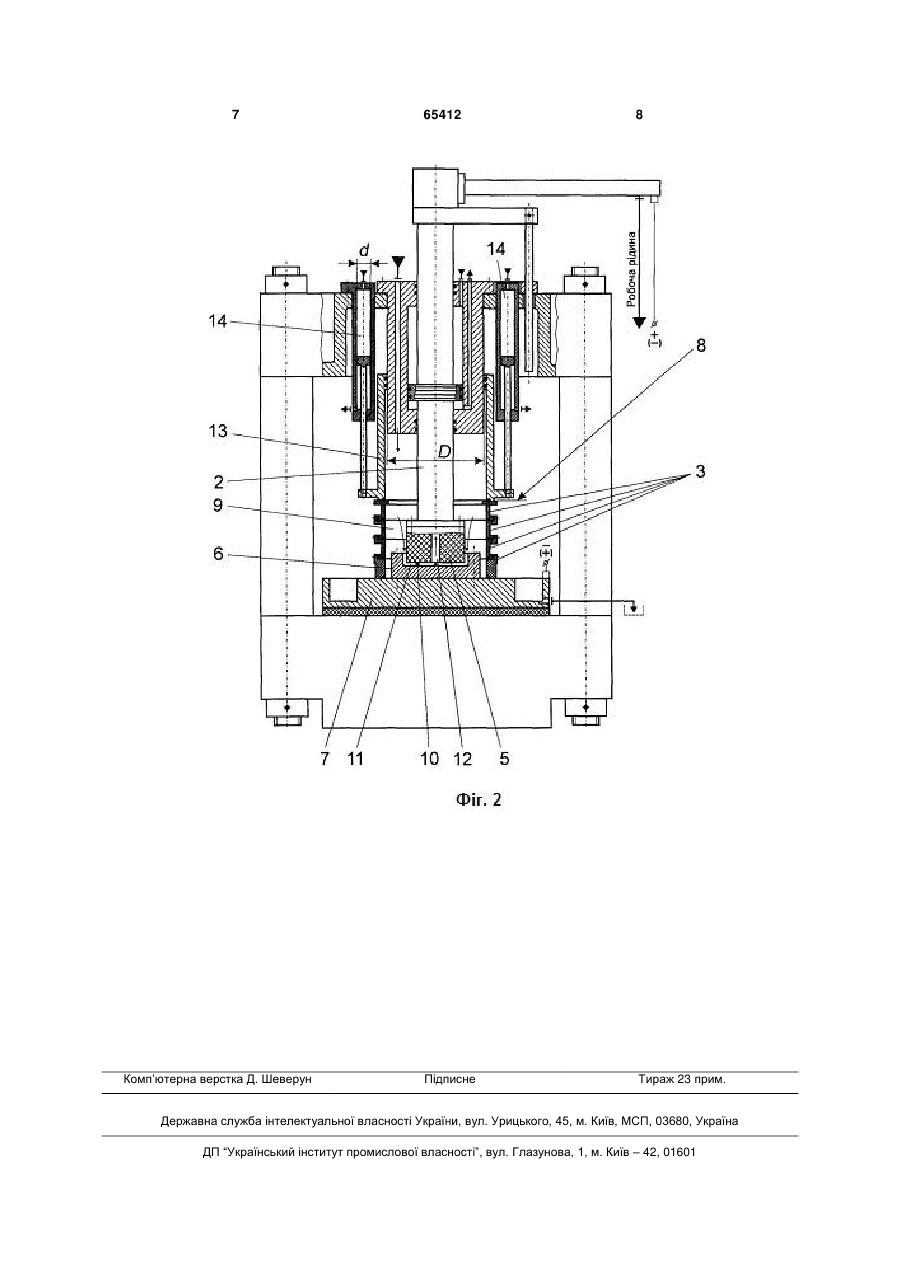

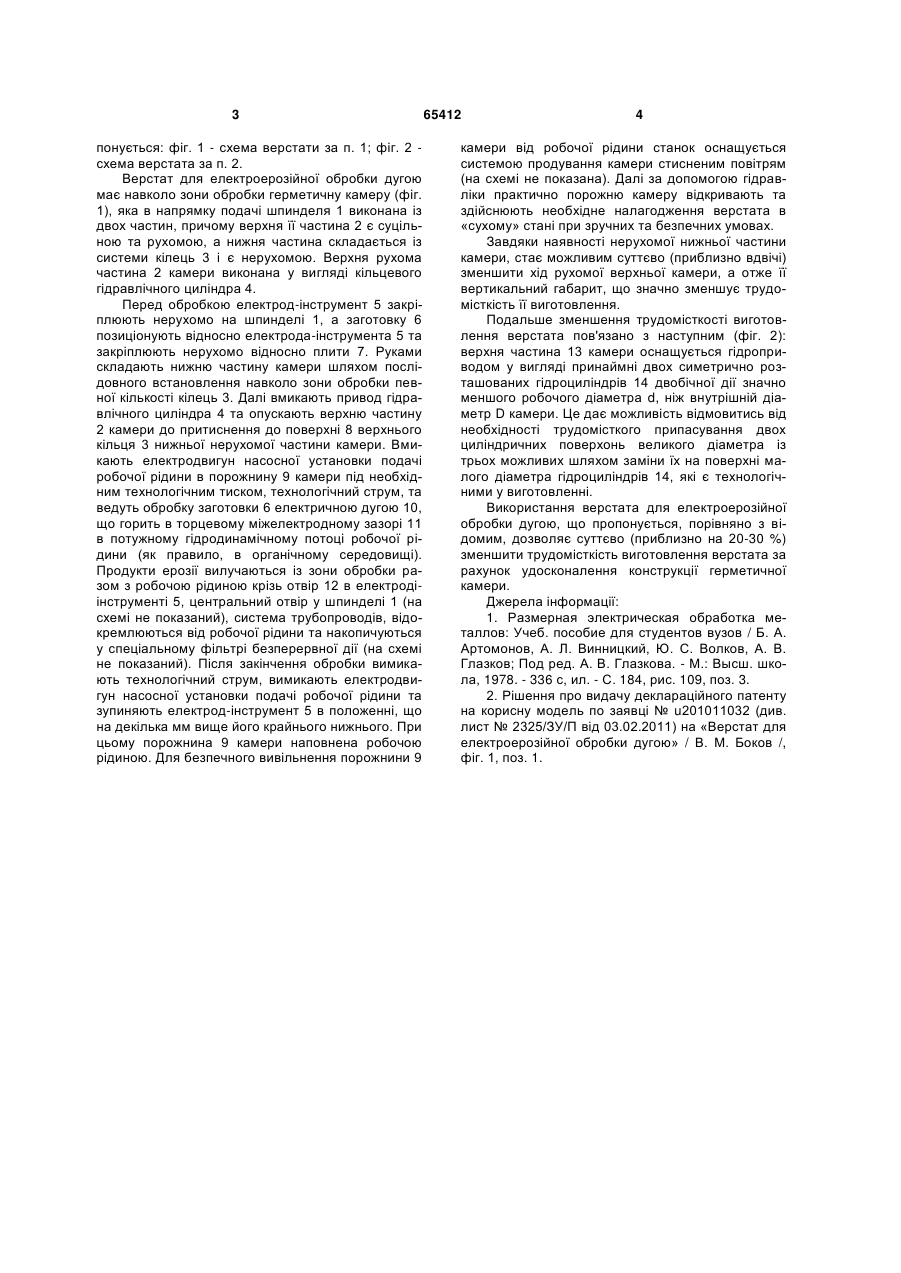

1. Верстат для електроерозійної обробки дугою, який має вертикальну компоновку шпинделя та герметичну камеру навколо зони обробки, що працює під технологічним тиском робочої рідини, 3 понується: фіг. 1 - схема верстати за п. 1; фіг. 2 схема верстата за п. 2. Верстат для електроерозійної обробки дугою має навколо зони обробки герметичну камеру (фіг. 1), яка в напрямку подачі шпинделя 1 виконана із двох частин, причому верхня її частина 2 є суцільною та рухомою, а нижня частина складається із системи кілець 3 і є нерухомою. Верхня рухома частина 2 камери виконана у вигляді кільцевого гідравлічного циліндра 4. Перед обробкою електрод-інструмент 5 закріплюють нерухомо на шпинделі 1, а заготовку 6 позиціонують відносно електрода-інструмента 5 та закріплюють нерухомо відносно плити 7. Руками складають нижню частину камери шляхом послідовного встановлення навколо зони обробки певної кількості кілець 3. Далі вмикають привод гідравлічного циліндра 4 та опускають верхню частину 2 камери до притиснення до поверхні 8 верхнього кільця 3 нижньої нерухомої частини камери. Вмикають електродвигун насосної установки подачі робочої рідини в порожнину 9 камери під необхідним технологічним тиском, технологічний струм, та ведуть обробку заготовки 6 електричною дугою 10, що горить в торцевому міжелектродному зазорі 11 в потужному гідродинамічному потоці робочої рідини (як правило, в органічному середовищі). Продукти ерозії вилучаються із зони обробки разом з робочою рідиною крізь отвір 12 в електродіінструменті 5, центральний отвір у шпинделі 1 (на схемі не показаний), система трубопроводів, відокремлюються від робочої рідини та накопичуються у спеціальному фільтрі безперервної дії (на схемі не показаний). Після закінчення обробки вимикають технологічний струм, вимикають електродвигун насосної установки подачі робочої рідини та зупиняють електрод-інструмент 5 в положенні, що на декілька мм вище його крайнього нижнього. При цьому порожнина 9 камери наповнена робочою рідиною. Для безпечного вивільнення порожнини 9 65412 4 камери від робочої рідини станок оснащується системою продування камери стисненим повітрям (на схемі не показана). Далі за допомогою гідравліки практично порожню камеру відкривають та здійснюють необхідне налагодження верстата в «сухому» стані при зручних та безпечних умовах. Завдяки наявності нерухомої нижньої частини камери, стає можливим суттєво (приблизно вдвічі) зменшити хід рухомої верхньої камери, а отже її вертикальний габарит, що значно зменшує трудомісткість її виготовлення. Подальше зменшення трудомісткості виготовлення верстата пов'язано з наступним (фіг. 2): верхня частина 13 камери оснащується гідроприводом у вигляді принаймні двох симетрично розташованих гідроциліндрів 14 двобічної дії значно меншого робочого діаметра d, ніж внутрішній діаметр D камери. Це дає можливість відмовитись від необхідності трудомісткого припасування двох циліндричних поверхонь великого діаметра із трьох можливих шляхом заміни їх на поверхні малого діаметра гідроциліндрів 14, які є технологічними у виготовленні. Використання верстата для електроерозійної обробки дугою, що пропонується, порівняно з відомим, дозволяє суттєво (приблизно на 20-30 %) зменшити трудомісткість виготовлення верстата за рахунок удосконалення конструкції герметичної камери. Джерела інформації: 1. Размерная электрическая обработка металлов: Учеб. пособие для студентов вузов / Б. А. Артомонов, А. Л. Винницкий, Ю. С. Волков, А. В. Глазков; Под ред. А. В. Глазкова. - М.: Высш. школа, 1978. - 336 с, ил. - С. 184, рис. 109, поз. 3. 2. Рішення про видачу деклараційного патенту на корисну модель по заявці № u201011032 (див. лист № 2325/ЗУ/П від 03.02.2011) на «Верстат для електроерозійної обробки дугою» / В. М. Боков /, фіг. 1, поз. 1. 5 65412 6 7 Комп’ютерна верстка Д. Шеверун 65412 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
