Шнековий центрувально-затискний патрон

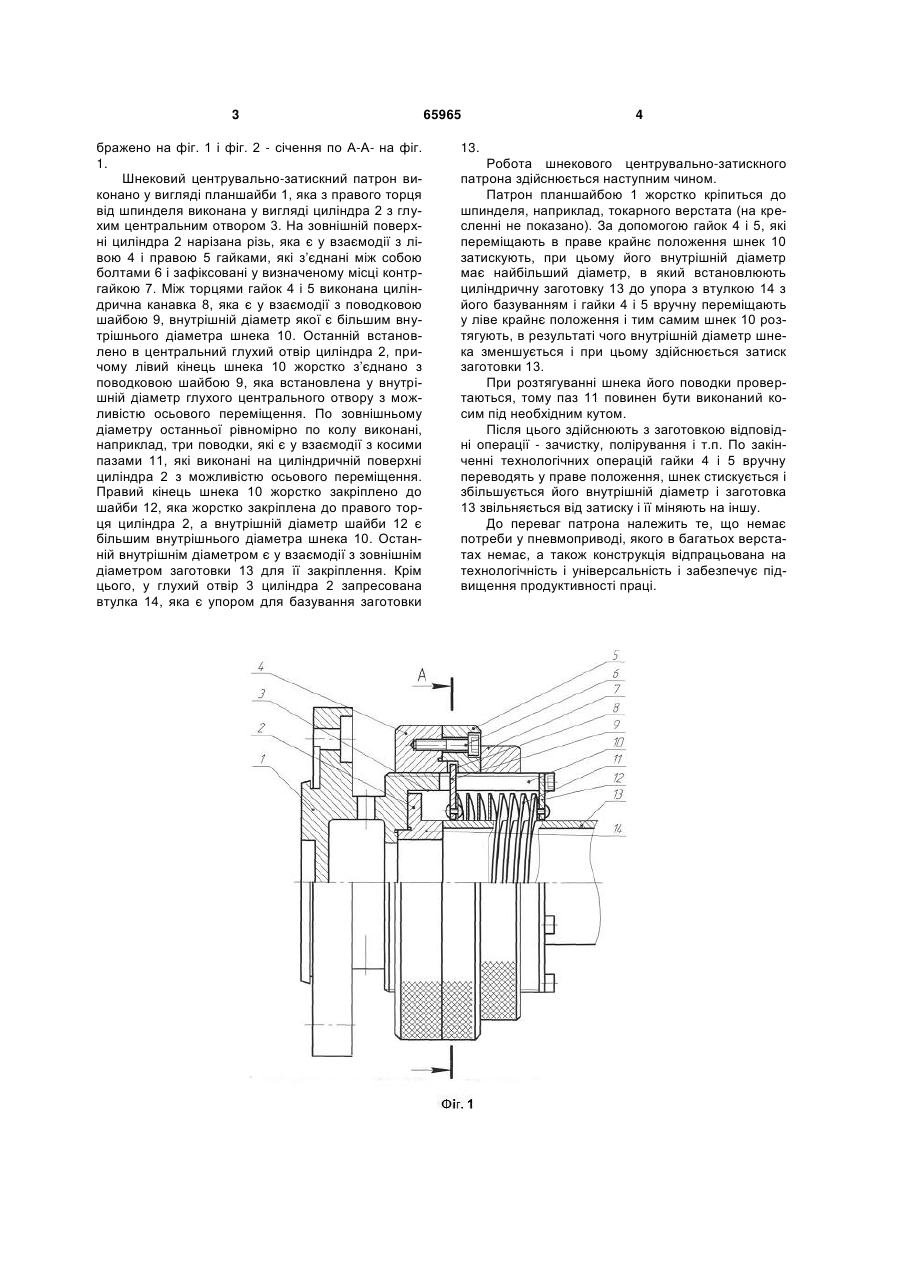

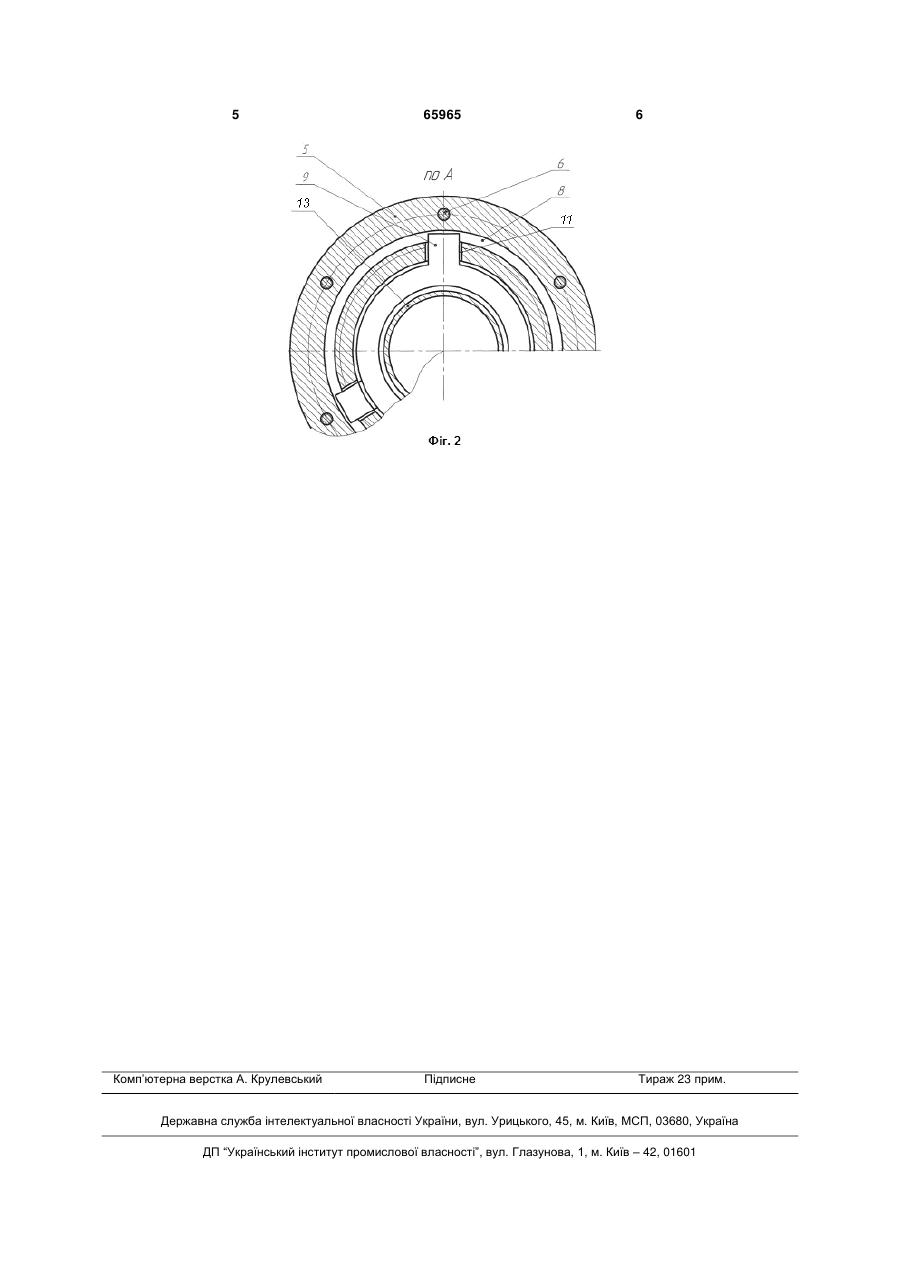

Шнековий центрувально-затискний патрон, який виконано у вигляді планшайби, яка жорстко з'єднана з шпинделем верстата установчими елементами, гвинтової затискної спіралі, кінці якої жорстко закріплені до установчих елементів, який відрізняється тим, що з правого торця всередині планшайби жорстко приєднано втулку, а планшайба з правого торця від шпинделя по зовніш U 1 3 бражено на фіг. 1 і фіг. 2 - січення по А-А- на фіг. 1. Шнековий центрувально-затискний патрон виконано у вигляді планшайби 1, яка з правого торця від шпинделя виконана у вигляді циліндра 2 з глухим центральним отвором 3. На зовнішній поверхні циліндра 2 нарізана різь, яка є у взаємодії з лівою 4 і правою 5 гайками, які з’єднані між собою болтами 6 і зафіксовані у визначеному місці контргайкою 7. Між торцями гайок 4 і 5 виконана циліндрична канавка 8, яка є у взаємодії з поводковою шайбою 9, внутрішній діаметр якої є більшим внутрішнього діаметра шнека 10. Останній встановлено в центральний глухий отвір циліндра 2, причому лівий кінець шнека 10 жорстко з’єднано з поводковою шайбою 9, яка встановлена у внутрішній діаметр глухого центрального отвору з можливістю осьового переміщення. По зовнішньому діаметру останньої рівномірно по колу виконані, наприклад, три поводки, які є у взаємодії з косими пазами 11, які виконані на циліндричній поверхні циліндра 2 з можливістю осьового переміщення. Правий кінець шнека 10 жорстко закріплено до шайби 12, яка жорстко закріплена до правого торця циліндра 2, а внутрішній діаметр шайби 12 є більшим внутрішнього діаметра шнека 10. Останній внутрішнім діаметром є у взаємодії з зовнішнім діаметром заготовки 13 для її закріплення. Крім цього, у глухий отвір 3 циліндра 2 запресована втулка 14, яка є упором для базування заготовки 65965 4 13. Робота шнекового центрувально-затискного патрона здійснюється наступним чином. Патрон планшайбою 1 жорстко кріпиться до шпинделя, наприклад, токарного верстата (на кресленні не показано). За допомогою гайок 4 і 5, які переміщають в праве крайнє положення шнек 10 затискують, при цьому його внутрішній діаметр має найбільший діаметр, в який встановлюють циліндричну заготовку 13 до упора з втулкою 14 з його базуванням і гайки 4 і 5 вручну переміщають у ліве крайнє положення і тим самим шнек 10 розтягують, в результаті чого внутрішній діаметр шнека зменшується і при цьому здійснюється затиск заготовки 13. При розтягуванні шнека його поводки провертаються, тому паз 11 повинен бути виконаний косим під необхідним кутом. Після цього здійснюють з заготовкою відповідні операції - зачистку, полірування і т.п. По закінченні технологічних операцій гайки 4 і 5 вручну переводять у праве положення, шнек стискується і збільшується його внутрішній діаметр і заготовка 13 звільняється від затиску і її міняють на іншу. До переваг патрона належить те, що немає потреби у пневмоприводі, якого в багатьох верстатах немає, а також конструкція відпрацьована на технологічність і універсальність і забезпечує підвищення продуктивності праці. 5 Комп’ютерна верстка А. Крулевський 65965 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
