Електроакустичний перетворювач

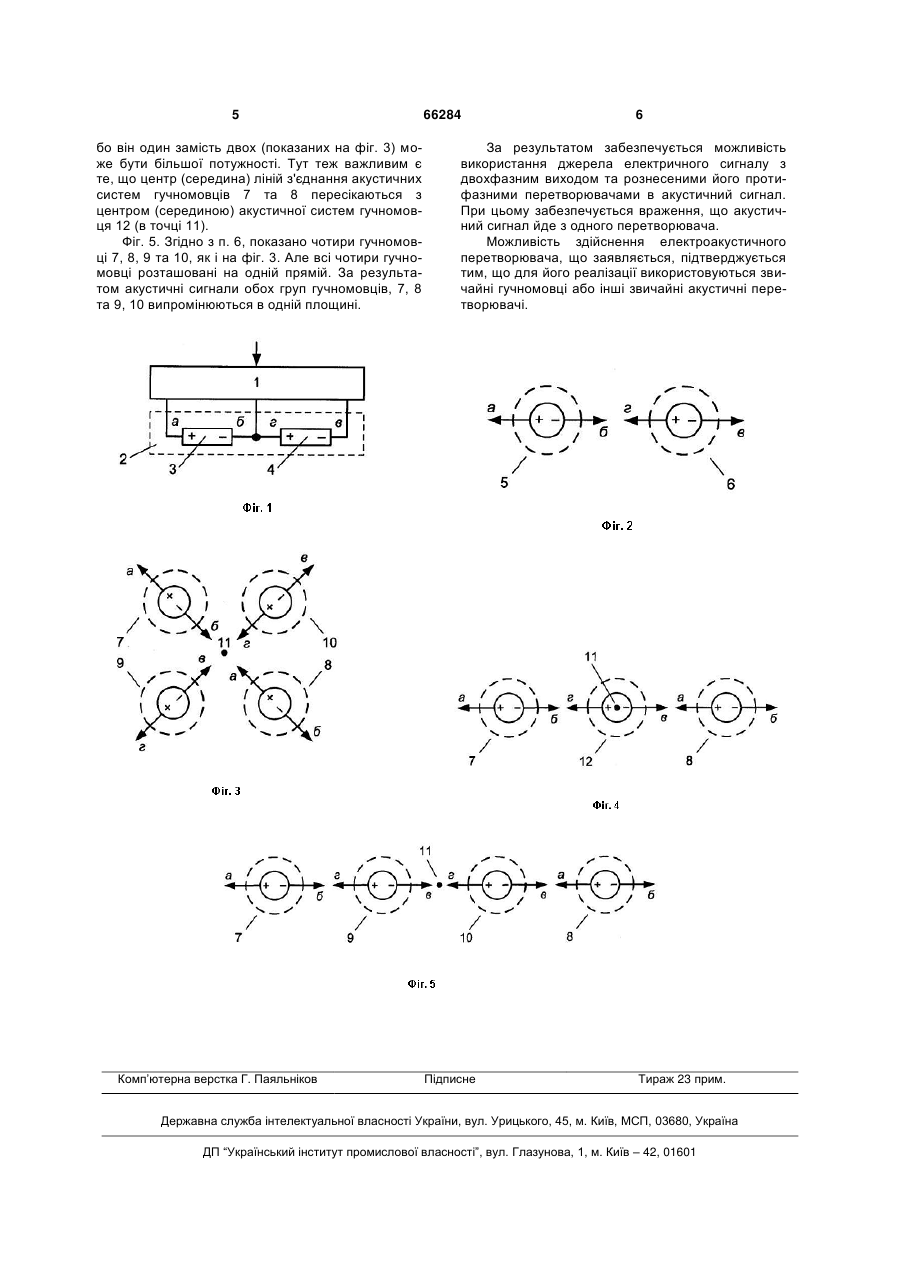

1. Електроакустичний перетворювач, що містить випромінювальний елемент, який відрізняється тим, що додатково містить другий випромінювальний елемент, включений протифазно відносно першого елемента. 2. Електроакустичний перетворювач за п. 1, який відрізняється тим, що один з випромінювальних елементів підключений до джерела з першим, а другий - з другим протифазними імпульсномодульованими сигналами, перший з яких є пропорційний позитивній частині аналогового сигналу, а другий - негативній його частині. 3. Електроакустичний перетворювач за п. 1, який відрізняється тим, що один з випромінювальних елементів підключений до джерела з першим, а другий - з другим протифазними імпульсномодульованими сигналами, перший з яких є пропорційний позитивній частині аналогового сигналу з часткою його негативної частини, а другий - негативній його частині з часткою позитивної частини. U 2 (19) 1 3 [3] Патент України № 44810 на корисну модель "Електроакустичний перетворювач", клас H04R 9/00, Бюл. № 19, 2009 (автор Голуб В.С). Гучномовець, згідно з вказаними патентами, має дві електричні обмотки, кожна з яких підключена до відповідної частини підсилювача. Гучномовець разом із підсилювачем забезпечує високу якість звукового сигналу, але має той недолік, що його побудова складна - дві обмотки замість однієї (при тому, що конструкція елемента, що випромінює звук, тобто дифузора, разом з котушкою не повинна бути важкою). Крім того, такі гучномовці не випускаються. Третім аналогом є описаний в патенті: [4] Патент України № 56452 на корисну модель "Комутаційний підсилювач потужності", клас H03F 3/20, Бюл. № 1, 2011 (автор Голуб В.С). Третій аналог не протиставляється акустичному перетворювачу, що заявляється. Його приведено тільки тому, що його сигнал буде використано в третьому, залежному пункті формули. В зв'язку з викладеним поставлено задачу запропонувати такий електроакустичний перетворювач, який дозволив би забезпечити підсилювання з розподілом сигналу на його позитивну та негативу складові, але з можливістю використання гучномовців з односекційною обмоткою. Як прототип вибрано другий аналог. В зв'язку з вказаним пропонується: 1. Електроакустичний перетворювач, що містить випромінювальний елемент, який відрізняється тим, що додатково містить другий випромінювальний елемент, включений протифазно відносно першого елемента. 2. Електроакустичний перетворювач за п. 1, який відрізняється тим, що один з елементів підключений до джерела з першим, а другий - з другим протифазними імпульсно-модульованими сигналами, перший з яких є пропорційним позитивній частині аналогового сигналу, а другий - негативній його частині. 3. Електроакустичний перетворювач за п. 1, який відрізняється тим, що один з елементів підключений до джерела з першим, а другий - з другим протифазними імпульсно-модульованими сигналами, перший з яких є пропорційним позитивній частині аналогового сигналу з часткою його негативної частини, а другий - негативній його частині з часткою позитивної частини. 4. Електроакустичний перетворювач за пп. 1, 2 або 3, який відрізняється тим, що додатково містить третій елемент, який підключено разом з першим елементом до його джерела сигналу, та четвертий елемент, який підключено разом з другим елементом до його джерела сигналу, а середина лінії з'єднання центрів акустичних систем першого та третього елементів суміщається з серединою лінії з'єднання центрів акустичних систем другого та четвертого елементів. 5. Електроакустичний перетворювач за пп. 1, 2 або 3, який відрізняється тим, що додатково містить третій елемент, який підключено разом з першим елементом до його джерела сигналу, а середина лінії з'єднання центрів їх акустичних 66284 4 систем суміщається з центром акустичної системи другого елемента. 6. Електроакустичний перетворювач за п. 4, який відрізняється тим, що лінії з'єднання центрів акустичних систем кожного з двох елементів, першого й третього та другого й четвертого, розташовані на одній прямій. 7. Електроакустичний перетворювач за пп. 1, 2, 3, 4, 5, 6, який відрізняється тим, що випромінювальним елементом є гучномовець. Можливі й інші схеми включення, при цьому головним є те, що центри обох половин акустичної системи, позитивної та негативної, пересікаються в одній точці. За результатом, незважаючи на те, що обидві половини акустичного сигналу випромінюються різними джерелами (гучномовцями), центри їх випромінювання знаходяться в одній точці (начебто випромінювання йде із однієї точки). Винятком є перетворювач за п. 2, який є простішим. Перелік фігур (з їх описом): Фіг. 1. Згідно з п. 1 приведеного вище опису, показано джерело 1 двохфазних сигналів з підключеним до нього двохсекційним навантаженням 2, секціями якого є 3 та 4. Джерелом може бути аудіопідсилювач, а секціями навантаження - два гучномовці. Але це можуть бути не тільки гучномовці, а й інші перетворювачі електричної енергії в акустичну. Джерелом може бути комутаційний підсилювач потужності класу D (згідно з пп. 2 та 3), що керується імпульсно-модульованими сигналами. Фіг. 2. Те ж згідно з п. 1, показано два гучномовці 5 та 6, що відповідають секціям 3 та 4 на фіг. 1. Їх підключення до джерела сигналу показано на фіг. 1 згідно з позначеннями "+","-" та "а", "б", "в", "г". Фіг. 2 показана для порівняння з нею фігур 3, 4 та 5. Зазвичай гучномовці на схемах показують інакше. На фіг. 2, а також нижче він показаний, можна сказати, не "в профіль", а "в анфас". Прийняте зображення спрощує схему. Штриховою лінією показаний дифузор гучномовця, а суцільною (меншою за розміром) - його головку з обмоткою. Але це може бути не тільки обмотка, а й іншій перетворювальний елемент. Фіг. 3. Згідно з п. 4 показано чотири гучномовці 7, 8, 9 та 10. Гучномовці 7 та 8 - замість гучномовця 5 на фіг. 2, а гучномовці 9 та 10 - замість гучномовця 6. Вони також підключені згідно з фіг. 1, а також з позначеннями "+","-" та "а", "б", "в", "з". Гучномовці 7 та 8, як і гучномовці 9 та 10, можуть бути підключені між собою послідовно або паралельно. Важливим є те, що центри лінії з'єднання акустичних систем гучномовців 7 та 8 (середини ліній, якщо гучномовці однакові) пересікаються з центром (серединою) лінії з'єднання акустичних систем гучномовців 9 та 10. Точка, в якій пересікаються обидві лінії позначена цифрою 11. Фіг. 4. Згідно з п. 5 показано три гучномовці 7, 8 та 12. Гучномовці 7 та 8 - також замість гучномовця 5 на фіг. 2, а гучномовець 12 - замість гучномовця 8. Вони також підключені згідно з фіг. 1, а також з позначеннями "+","-" та "а", "б", "в", "з". Гучномовці 7 та 8 можуть бути підключені між собою послідовно або паралельно. Гучномовець 12, 5 бо він один замість двох (показаних на фіг. 3) може бути більшої потужності. Тут теж важливим є те, що центр (середина) ліній з'єднання акустичних систем гучномовців 7 та 8 пересікаються з центром (серединою) акустичної систем гучномовця 12 (в точці 11). Фіг. 5. Згідно з п. 6, показано чотири гучномовці 7, 8, 9 та 10, як і на фіг. 3. Але всі чотири гучномовці розташовані на одній прямій. За результатом акустичні сигнали обох груп гучномовців, 7, 8 та 9, 10 випромінюються в одній площині. Комп’ютерна верстка Г. Паяльніков 66284 6 За результатом забезпечується можливість використання джерела електричного сигналу з двохфазним виходом та рознесеними його протифазними перетворювачами в акустичний сигнал. При цьому забезпечується враження, що акустичний сигнал йде з одного перетворювача. Можливість здійснення електроакустичного перетворювача, що заявляється, підтверджується тим, що для його реалізації використовуються звичайні гучномовці або інші звичайні акустичні перетворювачі. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
