Інтегральний фотоприймальний пристрій
Номер патенту: 68540
Опубліковано: 16.08.2004
Автори: Білявська Олена Станіславівна, Костенко Віталій Леонідович, Проскурін Микола Петрович
Формула / Реферат

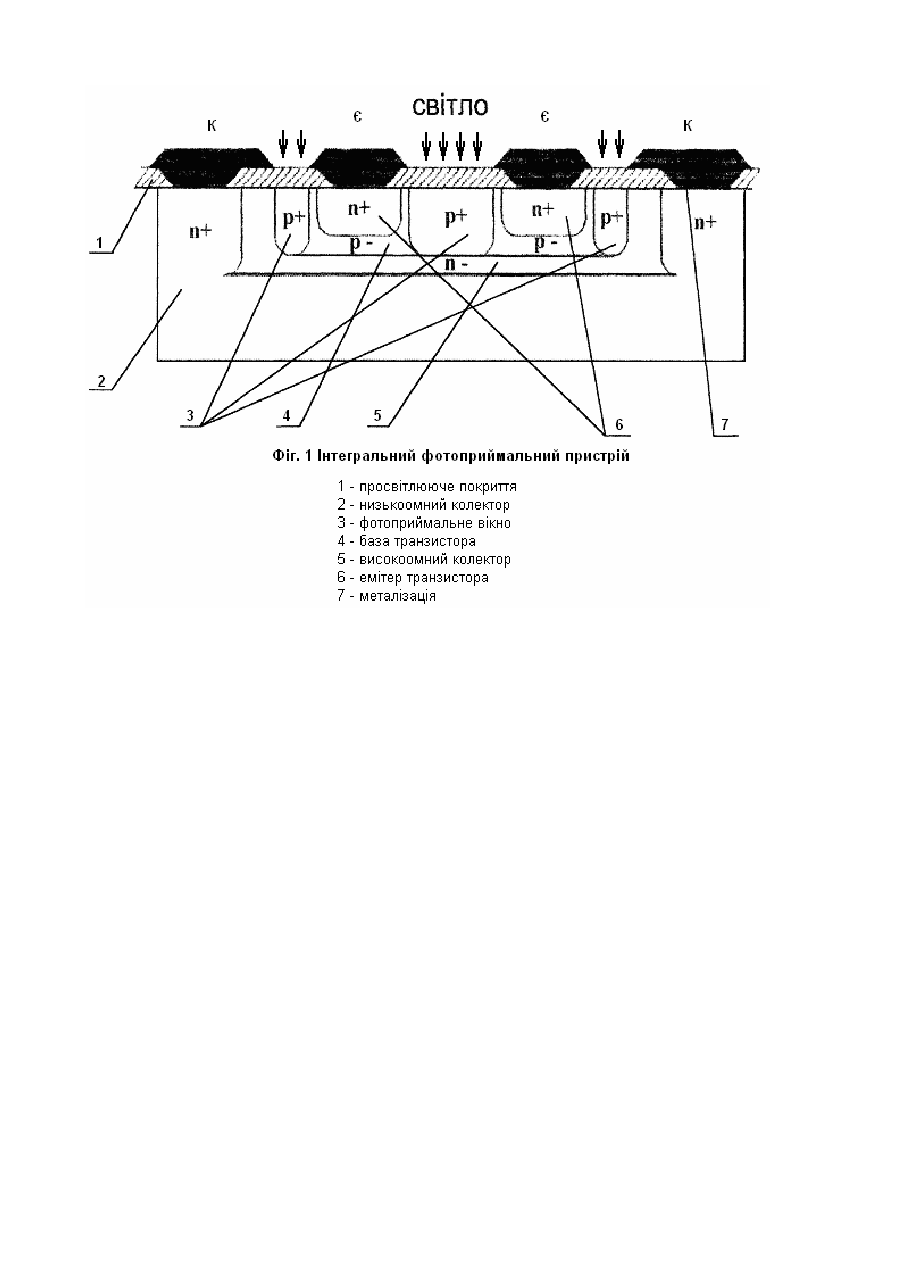

Інтегральний фотоприймальний пристрій, що містить фотодіод і високочастотний n-p-n (p-n-p) транзистор, які сформовані поряд в товщині однієї підкладки, фотодіод підключений паралельно переходу база-колектор транзистора і протікання струмів в фотодіоді, транзисторі, сформованих в підкладці, є горизонтальним, анод (катод) фотодіода є оптичним вікном фотоприймального пристрою і металізованим контактом електрично з'єднаний з базою транзистора, катод (анод) фотодіода підключається до позитивного (негативного) полюса напруги живлення, транзистор підключений по схемі з спільним емітером, емітер n-p-n (p-n-p) транзистора електрично підключений до негативного (позитивного) полюса, колектор n-p-n (p-n-p) транзистора підключений через резистор до позитивного (негативного) полюса напруги живлення, підключення анода, катода фотодіода і емітера, бази, колектора транзистора здійснено металізацією по поверхні підкладки, що вкрита окислом, який відрізняється тим, що фотодіод, який містить високолеговану p+-ділянку, розміщений в високочастотному n-p-n (p-n-p) транзисторі і має фотоприймальне вікно, що оптично з’єднане з його p+-ділянкою, весь інтегральний фотоприймальний пристрій має розміри одного високочастотного транзистора, фотострум надходить від розташованого p-і-n фотодіода в базу транзистора без з'єднувальної металізації і для підвищення швидкодії фотоприймального пристрою зменшені вдвічі: площина, кількість, довжина електричних зв'язків і відповідні значення ємностей, індуктивностей, опорів, при цьому зміна параметрів легування p+-ділянки фотодіода дозволяє виконувати фотоприймальний пристрій для різних діапазонів інфрачервоного спектра випромінювання без зміни конструкції швидкодіючого транзистора.
Текст

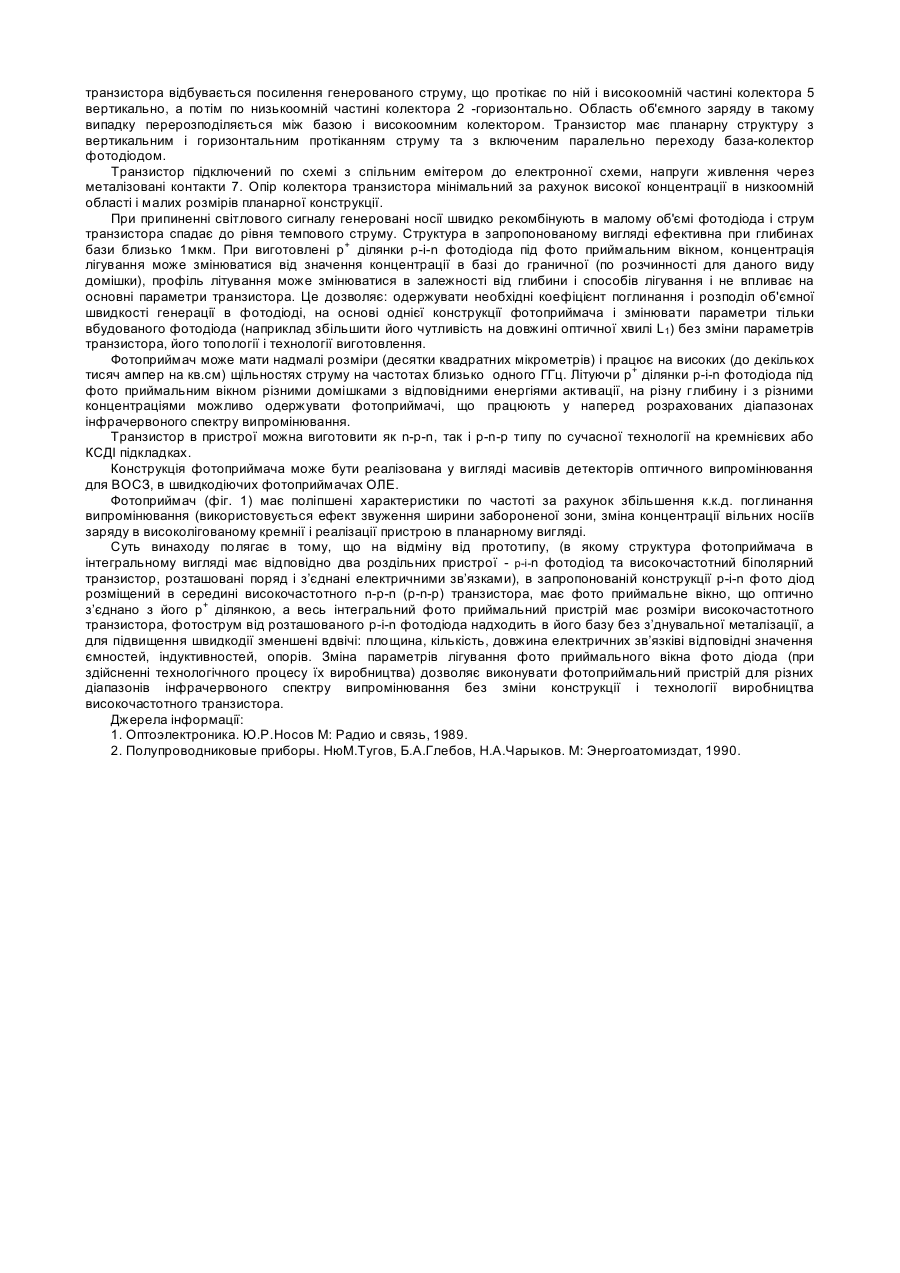

Винахід відноситься до області оптоелектроніки і може бути використаний для створення високочастотного фотоприймача у видимому, інфрачервоному діапазоні довжини хвиль на базі мікроелектронних технологій і використаний для обробки оптичних цифрових сигналів в волоконно-оптичних системах зв'язку (ВОСЗ) і оптоелектронних логічних елементах (ОЛЕ). Відомі фотоприймачі на основі фотодіодів з планарною p-i-n структурою, в яких протікання струму є вертикальне, пристрій включен у фотодіодному режимі (на перехід анод-катод фотодіоду подана зворотна напруга). Зовнішнє випромінювання попадає в анод, що літований за законом Гаусса і знаходиться на поверхні пристрою, у якому відбувається генерація фотоструму і частково проходить до катода. Викликаний генерацією фотострум протікає від анода, через перехід анод/катод - до катода [1 - стр. 167]. Переваги: висока чутливість, швидкодія (час перемикання tпер
ДивитисяДодаткова інформація
Назва патенту англійськоюIntegrated photodetector
Автори англійськоюKostenko Vitalii Leonidovych, Proskurin Mykola Petrovych
Назва патенту російськоюИнтегральное фотоприемное устройство
Автори російськоюКостенко Виталий Леонидович, Проскурин Николай Петрович
МПК / Мітки
МПК: G02B 6/12
Мітки: фотоприймальний, інтегральній, пристрій
