Спосіб обробки отворів
Номер патенту: 68851
Опубліковано: 16.08.2004
Автори: Коллер Сергій Валерійович, Малишко Іван Олександрович, Тятьянченко Олександр Григорович, Комар Олександр Петрович
Формула / Реферат
Спосіб обробки отворів, що включає різання та зменшення номінального розміру інструмента до
для усунення розбивки

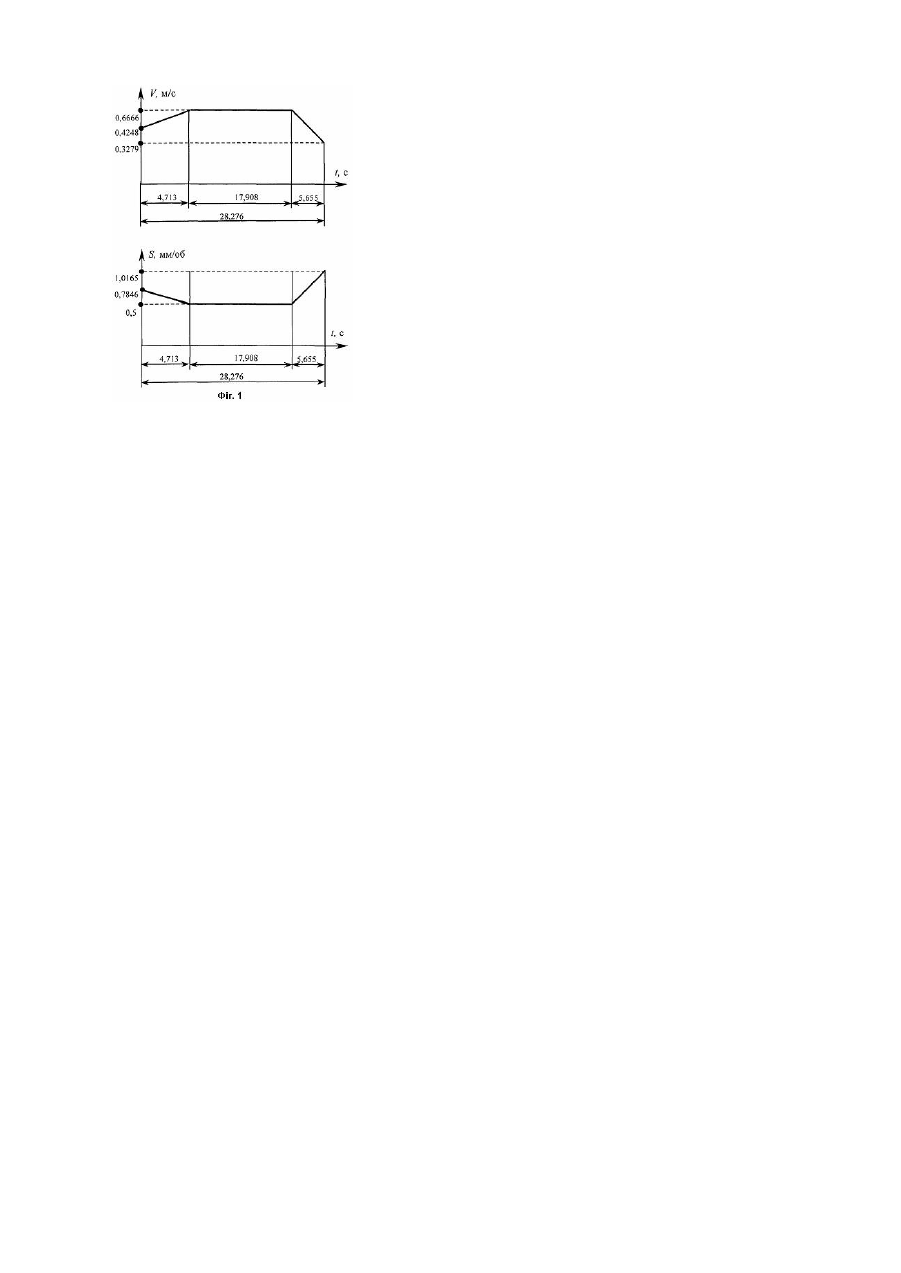

отвору діаметром d, який відрізняється тим, що зміну швидкості різання V по глибині отвору визначають трапецеїдальною залежністю, при цьому на початку отвору швидкість різання дорівнює
,
наприкінці отвору
,
у середині отвору, при
,
де
і
- швидкість різання і подача, при яких розбивка на початку отвору складає
, у середині отвору - і наприкінці отвору - ;
і
- довжини ділянок з відхиленням від прямолінійного профілю на початку і кінці отвору;
і
- необхідний діаметр і глибина отвору;
- коефіцієнт, що враховує геометрію інструмента;
а зміна подачі на початку
, кінці
і в середині отвору
визначають із співвідношення
.
Текст

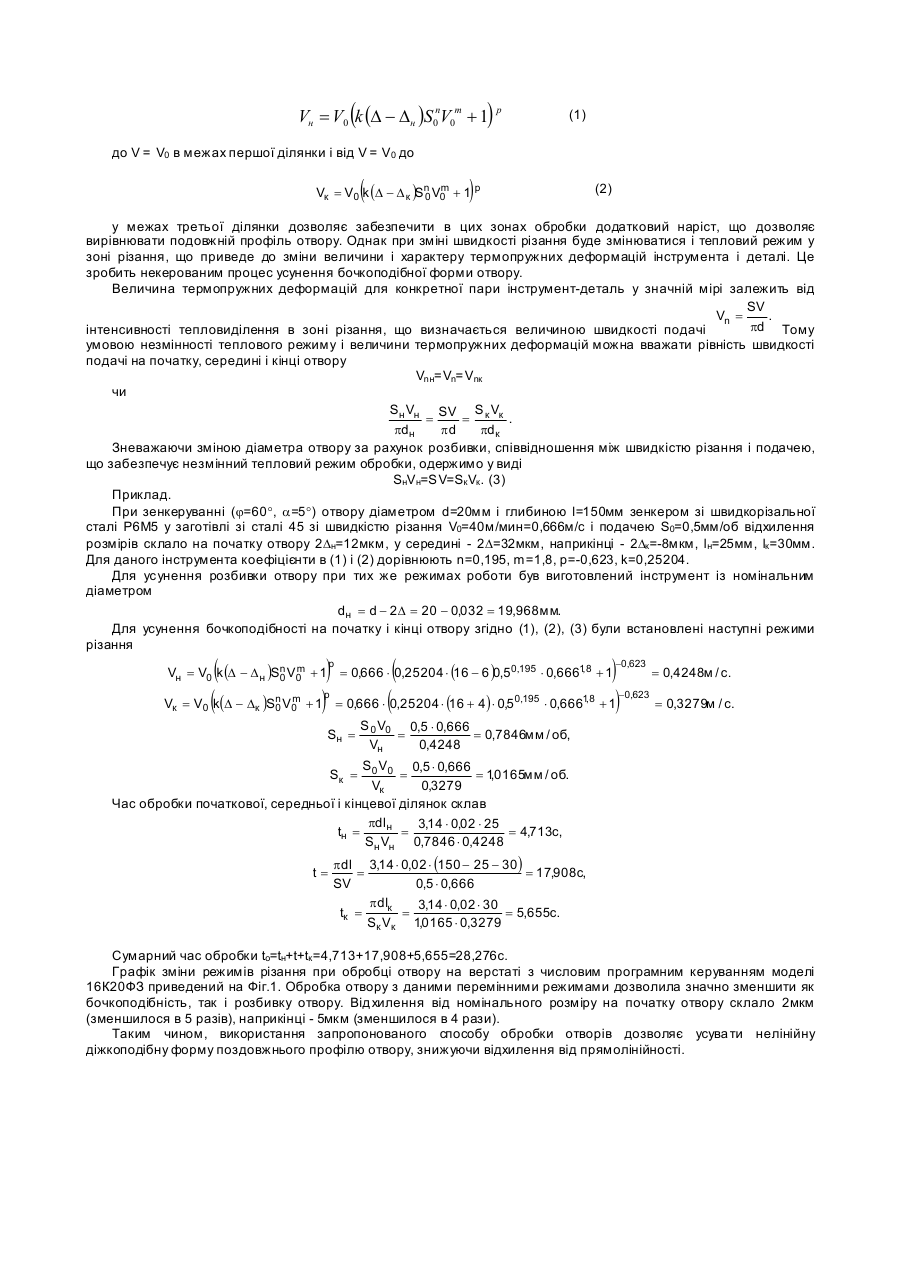

Винахід відноситься до обробки металів різанням і може бути використане при обробці отворів підвищеної точності. При обробці наскрізних отворів за рахунок складних теплофізичних і механічних процесів поздовжній профіль отвору має бочкоподібну форму, при якій отвір має відхилення як від номінальних розмірів, так і від прямолінійності. Основними причинами відхилення від номінальних розмірів отвору є термопружні деформації інструмента і деталі в зоні різання, пружний отжим поверхні деталі при обробці, нарости на передній поверхні інструмента. Існують різні способи усунення розбивки отвору за рахунок зменшення режимів різання, поділу припуску, що знімається, і інші. Існує спосіб усунення розбивки отвору шля хом зменшення номінального розміру інструмента на величину максимальної розбивки (див. Теплофізика механічної обробки: Підручник / Якимов О.В., Вусі в А.В., Слободяник П.Т., Іоргачов Д.В. - Одеса: Астропринт, 2000. - 256с.). Цей спосіб по технічній суті є найбільш близьким до способу, що замовляється, і тому прийнятий як найближчий аналог (прототип). Суть цього способу полягає в тім, що для усунення розбивки отвору D н на початку отвор у, D - у середині отвору і Dк - наприкінці отвору, що виходить при його обробці зі швидкістю різання V0 і подачею S0, номінальний розмір інструмента зменшується до величини: d ном = d - 2D max = d - 2D. При цьому швидкість різання V0 і подача S0 не змінюються. У результаті цього в процесі обробки новим інструментом усувається найбільша розбивка посередині отвору. Основним недоліком даного способу є те, що він не усуває бочкоподібну форму поздовжнього перетину отвору, а лише зміщує бочкоподібний поздовжній профіль отвору на величину D. У результаті цього отвір на початку і кінці виявляється усадженим, так як Dн
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for machining the holes
Автори англійськоюMalyshko Ivan Oleksandrovych
Назва патенту російськоюСпособ обработки отверстий
Автори російськоюМалышко Иван Александрович
МПК / Мітки
МПК: B23D 77/00
Мітки: отворів, обробки, спосіб
