Автоматична багатосекційна сонячна сушильна установка

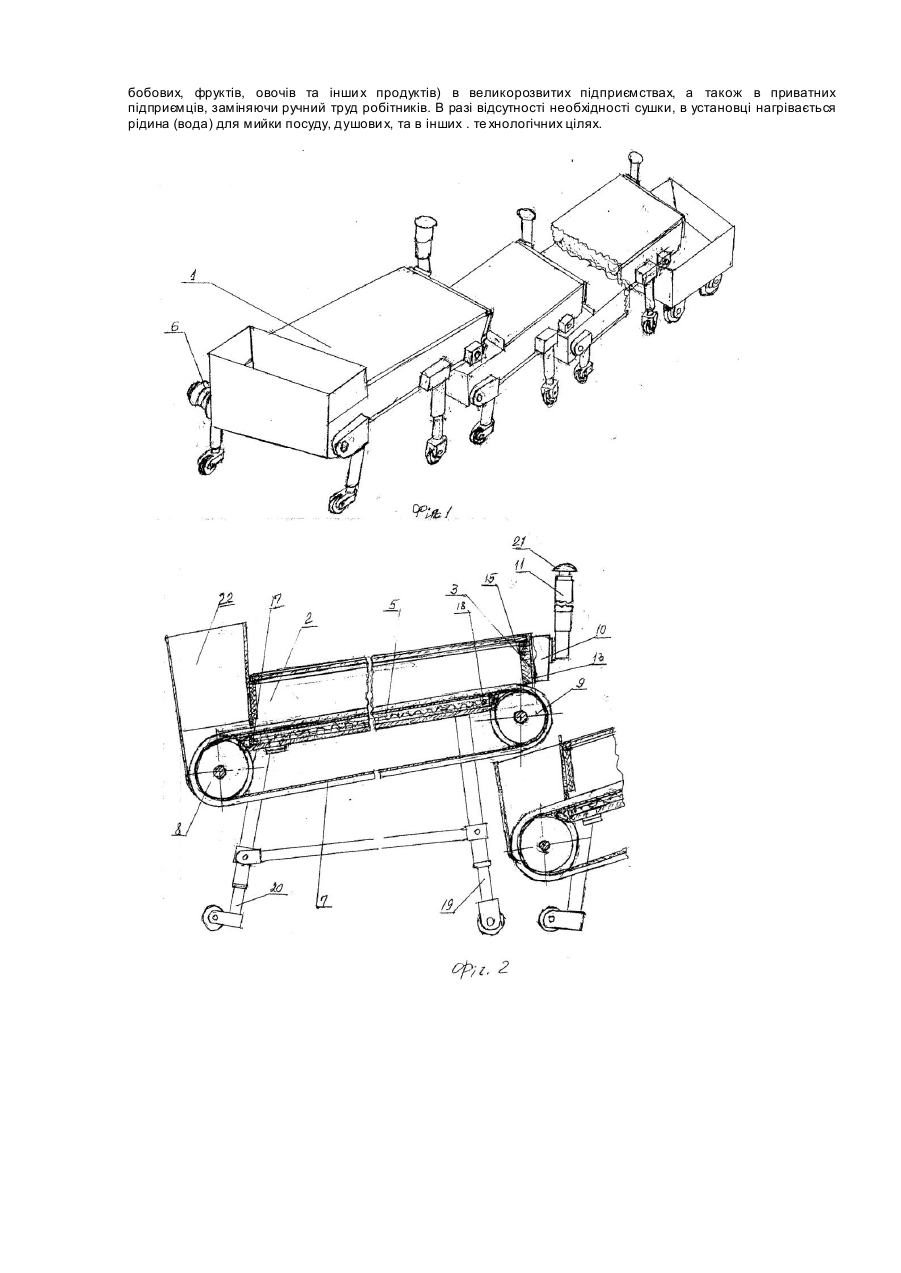

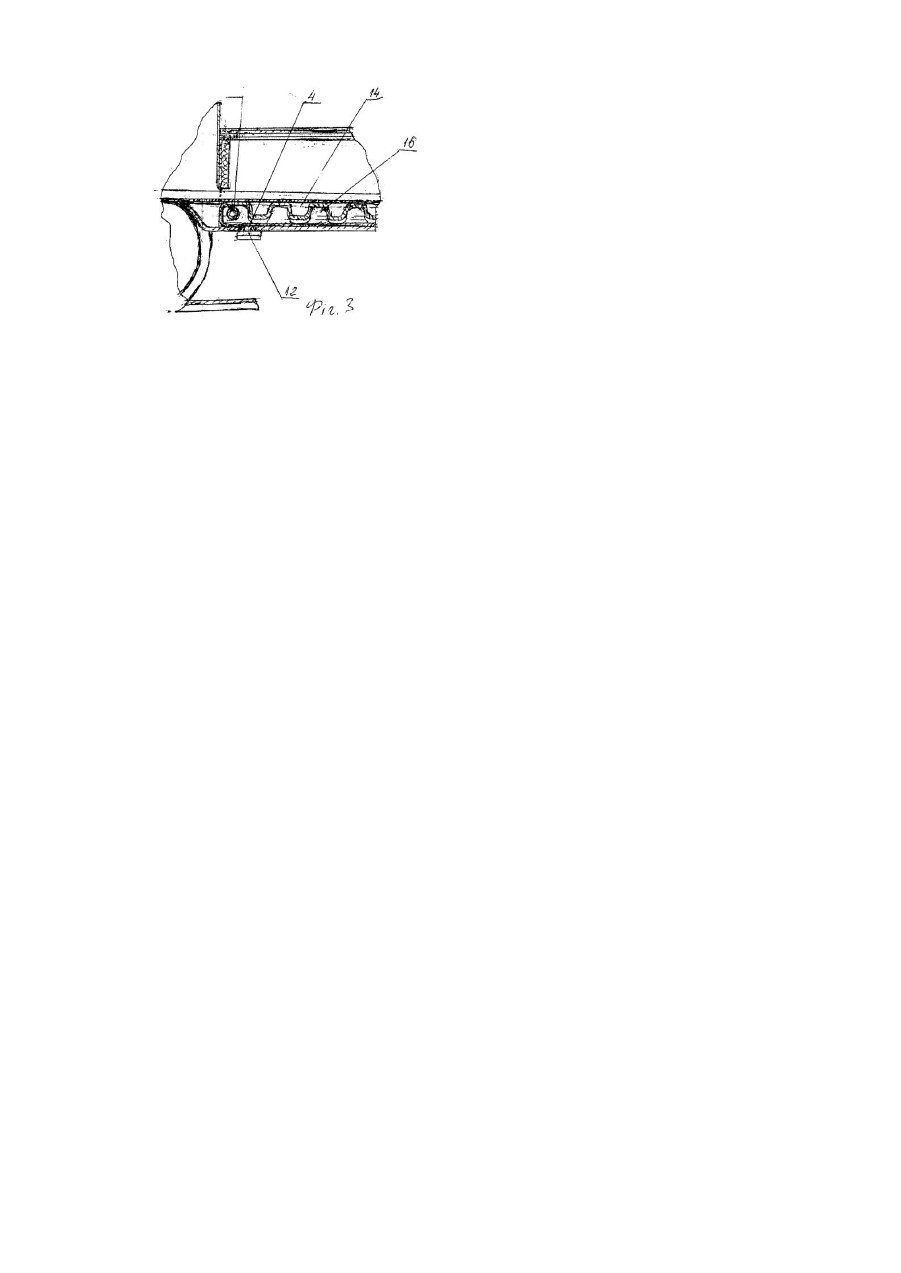

Автоматична багатосекційна сонячна сушильна установка. Винахід відноситься до геліотехніки, а точніше до обладнання сонячних сушильних установок, вона може бути використана для сушки зернових, бобових, фр уктів, овочів та інши х продуктів, а також для нагріву рідин (наприклад сусла для прискорення бродіння, води як для миття посуду, душо вих, та в інших те хнологічних цілях). Відомі: сонячна сушильна установка, що вміщує сушильну камеру, з світопрозорим покриттям, повітровід відводу повітря, що вміщує кільцевий і конденсатосбірник та ємкість для збирання конденсату (А.С. №1590898, ГГ26В9/06, А.С. № 1719829, 5 Г26В9/06). Найбільш близьким є А.С. №1590898, Г26В9/06, що вміщує сушильну камеру з світопрозорим покриттям у верхній частині та пристроєм для матеріалу, що висушується, геліоповітронагрівачем, зв'язаним з сушильною камерою, повітровід для відводу повітря з ємкістю для збирання конденсату. Причиною, яка перешкоджає одержанню необхідного технічного результату є відсутність регулювання потоку повітря в процесі сушки, що збільшує час сушки висушуємого матеріалу, а також робить неможливим досягнення заданої кінцевої вологості продукту, також низьке виробництво та відсутність автоматизації процесу сушки. Задача винаходу полягає в тому, щоб підвищити виробництво і розширити галузь застосування сонячних сушильних установок, а також підвищити якість кінцевого продукту сушки. Об'єктом, належним до удосконалення, є сонячна сушильна установка, виповнена як для сушки твердих продуктів, так і для підігріву рідини за рахунок існування транспортерної перфорованої стрічки, натягнутої на приводному та натяжному барабанах. Теплообмінник, що має термоізольований короб з світопрозорим покриттям, стрічковий транспортер для сушки, повітровід для відводу повітря з ємкістю для збору конденсату. Сутність винаходу є в тому, що автоматична багатосекційна установка містить термоізольований короб з світопрозорим покриттям, повітряними щілинами, виповненими на зовнішній частині коробу, транспортерної перфорованої стрічки, натягнутої на приводному та натяжному барабанах, верхня вітка якої проходить всередині короба, а нижня вітка стрічки проходить під днищем короба. Рушій, виповнений в виді редуктора, з заводною пружиною (або електрорушієм), затички, установлені на повітряних щілинах, : повітропровід, установлений на стінці короба, між днищем короба і верхньою віткою стрічкового транспортеру установлений рідинний колектор, причому заглушки виповнені з можливістю регулювання повітряного потоку, а вихідні щілини через повітряний колектор з'єднані з відвідною трубою телескопічної конструкції, причому вона виповнена з обтічником, а також на коробі виповнено знімний завантажувальний бункер. Істотною ознакою є те, що установка виповнена з стрічковим транспортером з рушієм, що дозволяє автоматизувати процес сушки, спрощує обслуговування установки. Для збільшення продуктивності сонячної сушильної установки вона виповнена багатосекційною, кожна із секцій регулюється на задану інтенсивність процесу сушки. Таким чином багатосекційність дозволяє при високій продуктивності на виході останньої секції отримати кондиційний продукт сушки заданого проценту вологості. На Фіг.1, 2, 3 показна автоматична багатосекційна сушильна установка 1, що містить секції 2, маючі термоізольований короб 3 з світопрозорим покриттям, повітряні щілини 4, виповнені на зовнішній частині коробу 3, стрічковий транспортер 5 з рушієм 6, перфорована стрічка транспортера 7 натягнута на приводний барабан 8 та натяжний барабан 9, верхня вітка якого проходить всередині короба 3, а нижня вітка стрічки проходить під днищем короба. Рушій 6 виповнений в виді редуктора з заводною пружиною (або електрорушієм), повітряний колектор 10 з'єднаний з телескопічною трубою Постановлений на задній стінці коробу. Заглушки 12, встановлені на повітряних щілинах 9, при цьому в зовнішньому корпусі 13 коробу 3 виповнені і вхідні 14 і вихідні 15 вентиляційні щілини. Між днищем короба 3 і верхньою віткою стрічкового транспортера виповнено рідинний колектор 16 з отворами підводу 17 та відводу 18 теплоносія. Короб 3 встановлено на 4х опорах 19 і 20, жорстко закріплених до днища коробу 3. Вентиляційні щілини з'єднані з перфорованою стрічкою транспортера 5. Заглушки 12 з регульованими щілинами встановлено на вхідні 14 і ви хідні 15 щілини коробу 3. Повітряний колектор 10 має телескопічну трубу 11, зроблену поворотною відносно повітряного колектора 10, а для підняття кінетичної енергії повітряного потоку на кінці телескопічної труби встановлено обтічник 21 (наприклад, сферичної форми). На нижньому торці короба 3 змонтовано знімний завантажувальний бункер 22. На виході осушеного продукту установлена ємкість в виді візка 23. Автоматична багатосекційна сушильна установка працює наступним образом: В денний час сонячне проміння через світопрозоре покриття потрапляє всередину термоізольованого короба 3 в якому знаходиться стрічковий транспортер 5 з перфорованою стрічкою 7, завантаженою продуктами сушки (на Фіг.1 і 2 не показано), при цьому зовнішнє повітря проходить через вхідні щілини 14 коробу 3, вентиляційні щілини стрічкового транспортеру, продукт сушки, повітряний колектор 10 і телескопічну трубу 16. В результаті нагріву повітря в порожнині короба 3 перфорованої стрічки транспортера з продуктами, повітря, насичене паром, виділюваним продуктами, виходить через вихідну щілину 15 повітряного колектору 10, телескопічну трубу 11 в атмосферу. Таким чином продукт сушки проходить від першої секції маючої завантажувальний бункер до останньої секції. Кожна з секцій відрегульована на задану швидкість пересування перфорованої стрічки транспортера, та задану інтенсивність відводу нагрітого повітря. В коробі проходить безперервний процес сушки продуктів, які заповнюють ємкість в виді візків 23. Візки 23 зсипають в сховище, або в автомашини до споживачів. В процесі сушки продуктів проходить нагрів рідини в колекторі 16, яка безперервно циркулює через всі секції установки в замкнутому контурі з верхньою та нижньою ємкістями. Нагріта рідина (вода) може використовува тись в нічний час на нагрів осушаемого продукту, а при необхідності - для потреб споживачів. Приклад виконання. Автоматична багато секційна сушильна установка може бути використана для сушки продуктів (зерна, бобових, фруктів, овочів та інши х продуктів) в великорозвитих підприємствах, а також в приватних підприємців, заміняючи ручний труд робітників. В разі відсутності необхідності сушки, в установці нагрівається рідина (вода) для мийки посуду, душови х, та в інших . те хнологічних цілях.
