Пристрій для контролю наявності напруги

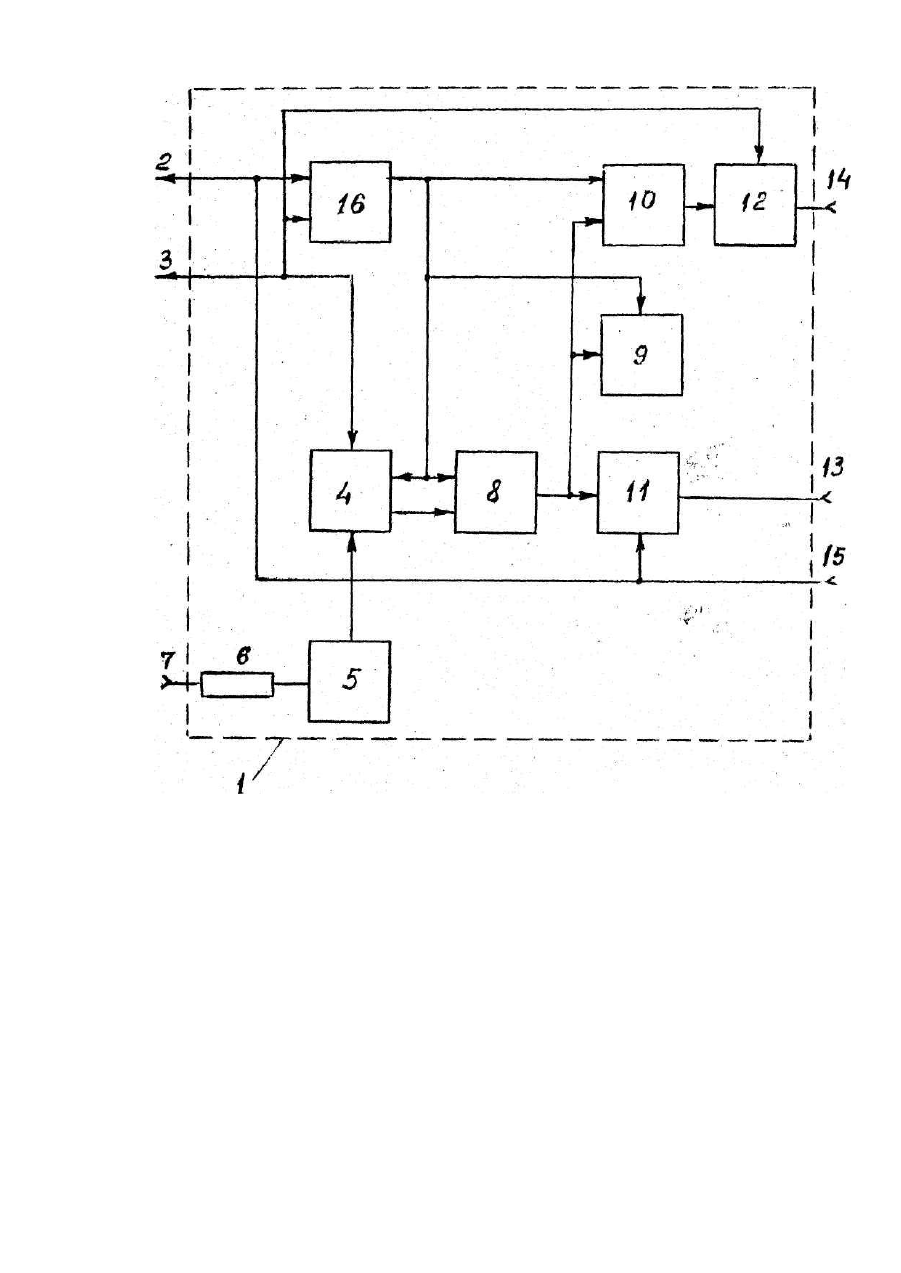

Предлагаемое техническое решение относится к электротехнике, в частности к индикаторам, сопряженным с защитными устройствами и может быть использовано при обслуживании электрических сетей и приборов, а также эксплуатации бытовой техники. В практике контроля электрической сети при ее повреждении используются различные виды устройств, позволяющих обнаружить неисправность для последующего ее устранения, предохранить потребителя от поражения электрическим током. Эти устройства являются несовершенными ввиду того, что не позволяют определить обрыв нулевого провода сети, не исключают возможность поражения электрическим током и носят кратковременный характер использования, так как не предназначены для использования в процессе эксплуатации электрооборудования. В соответствии с требованиями международных стандартов для большинства бытовых и аналогичных электроприборов является недопустимым их исполнение класса О по степени защиты от поражения электрическим током, а требуется исполнение по наиболее безопасным I и II классам. Требование исключения из сферы применения электроприборов класса 0 является обоснованным и неоспоримым, поскольку при повреждении рабочей (основной) изоляции корпус прибора оказывается под напряжением и возникает опасность поражения обслуживающего персонала электрическим током. Тем не менее, в "Правилах устройства электроустановок" наряду с требованиями зануления металлических корпусов переносных электроприемников в рабочих и жилых помещениях при наличии открытых металлических трубопроводов, радиаторов систем отопления, допускается до освоения промышленностью выпуска электроприборов и электроустановок класса I не выполнять зануление в помещениях с токонепроводящими полами. Отсутствие в электрооборудовании жилых и общественных зданий третьего (защитного) проводника, а также отсутствие электротехнических устройств сопряжения приборов класса I (трехпроводных) с однофазной двухпроводной электрической сетью исключает возможность применения в этих зданиях электробытовых и аналогичных приборов класса защиты 1 как отечественного, так и зарубежного производства. Однако все же существуе т вариант решения затронутой проблемы, то есть задачи сопряжения электроприборов класса 1 с однофазной двухпроводной сетью, при условии зануления третьего заземляющего провода., Решение этой задачи связано с надежным способом непрерывного определения фазы в двухпроводной сети переменного тока и оперативным отключением электроприбора в случае изменения фазно-сти или неисправности в самом электроприборе. Известно устройство для контроля наличия напряжения, которое содержит изоляционный корпус, имеющий неподвижный контакт, предназначенный для касания с токопроводящей шиной и соединенный через резистор с одним концом газоразрядной лампы, второй конец которой предназначен для касания рукой оператора (1). Устройство предназначено для определения фазы в электрической сети переменного тока и не может быть использовано для определения других электрических параметров, что и является недостатком. Наиболее близким аналогом заявляемому техническому решению является переносное устройство для контроля наличия напряжения, содержащее изоляционный корпус с неподвижным контактом, который предназначен для касания с токоведущей шиной и соединенный через резистор с одним зажимом газоразрядной лампы, а другой зажим газоразрядной лампы предназначен для касания рукой оператора. Устройство дополнительно оснащено шарнирно закрепленным на изоляционном корпусе вторым контактом, электрически соединенным с другим зажимом газоразрядной лампы, а также дополнительной цепочкой, состоящей из резистора и газоразрядной лампы. Устройство обеспечивает как индикацию наличия напряжения фазы в электрической сети, так и определяет целостность предохранителя, чем и ограничиваются его функциональные возможности. Задачей предлагаемого технического решения является создание устройства, которое обеспечивает выполнение не только функций, свойственных прототипу, но и защиту от поражения электрическим током при использовании электроприборов класса 1. питаемых от однофазной двухпроводной сети. Поставленная задача достигается тем, что в устройстве для контроля наличия напряжения, содержащем изоляционный корпус, первый и второй контакты для подключения к электрической сети, соединенные с индикатором и сенсорный контакт, связанный с одним выводом резистора, индикатор выполнен в виде блока сравнения, первого блока управления, блоков индикации и питания, в устройство также введены второй блок управления, первый и второй блоки коммутации и выходные контакты, при этом второй вывод резистора подключен ко второму входу блока сравнения, выход которого соединен с входом первого блока управления, связанного на выходе с блоком индикации, входом второго блока управления и управляющим входом первого блока коммутации, выход второго блока управления подключен к управляющему входу второго блока коммутации, через коммутируемый вход которого второй входной контакт подключен к первому выходному контакту, первый входной контакт подключен ко второму выходному контакту и через коммутируемый вход первого блока коммутации - к третьему вы ходному контакту, кроме того, первый и второй входные контакты подключены к соответствующим выводам блока питания, выход которого соединен с блохами сравнения, управления и индикации. Такое сочетание существенных признаков изобретения позволяет получить ранее неизвестный технический результат, а именно: защита от поражения электрическим током при использовании электроприборов 1 класса, питаемых от однофазной двухпроводной сети. Изобретение поясняется описанием и блок-схемой, изображенной на чертеже. Устройство состоит из корпуса 1 с входными контактами 2 и 3 для подключения к сети переменного тока. Внутри корпуса 1 размещен индикатор, состоящий из блока сравнения 4, первый вход которого соединен с входным контактом 3, а второй - через фильтр 5 и резистор 6-е сенсорным контактом 7. Индикатор также включает в себя первый блок управления 8. соединенный своим входом с вы ходом блока сравнения 4, а своим выходом - со входом блока индикации 9. Кроме того, через выход первого блока управления 8 индикатор подключен ко входу второго блока управления 10 и к управляющему входу первого блока коммутации 11. Выход второго блока управления 10 подключен к управляющему входу второго блока коммутации 12, Входные контакты 2 и 3 соединены соответственно с коммутируемыми входами блоков коммутации 11 и 12. Выходы этих блоков подключены к выходным контактам устройства 13 и 14. Входной контакт 2 подсоединен, кроме того, к выходному контакту 15. Устройство также имеет блок питания 16, входы которого подключены ко входным контактам 2 и 3, а выход соединен с блоками управления 8 и ТО, блоком сравнения 4 и блоком индикации 9. Устройство оснащено элементами защиты от режимов перегрузки известной конструкции (на блок-схеме не показаны). Устройство работает следующим образом. При включении устройства в электрическую сеть переменного тока с помощью входных контактов 2 и 3, в случае наличия напряжения в питающей сети, напряжение поступает от блока питания 16 к блоку индикации 9, который сигнализирует о наличии напряжения. При касании оператором сенсорного контакта 7. в случае, если входной контакт 3 подключен к фазному проводнику, а входной контакт 2 - к нулевому, то сигнал с выхода блока сравнения 4 поступает на вход первого блока управления 8, Выходной сигнал с блока управления 8. поступая на вход блока индикации 9, изменяет режим его работы, что свидетельствует о подключении входного контакта 3 к фазному проводнику сети. Кроме того, выходной сигнал первого блока управления 8, поступая на управляющий вход первого блока коммутации 11, подключает через первый входной контакт 2 нулевой потенциал электрической сети к выходному контакту 13. Этот же сигнал, поступая через второй блок управления 10 на управляющий вход второго блока коммутации 12. подключает потенциал фазы через входной контакт 3 к выходному контакту 14. Нулевой потенциал сети через входной контакт 2 поступает также непосредственно на выходной контакт 15. Таким образом, контакты 13, 14 и 15 создают возможность для подключения оборудования или приборов в соответствии с требованиями стандартов электробезопасности 1 класса. В случае, если входной контакт 3 подсоединен к нулевому проводу сети, а входной контакт 2 соответственно к фазному, то при касании оператора к сенсорному контакту 7, сигнал на выходе блока сравнения 4 не изменяет своего исходного значения, в результате чего остаются неизменными выходные сигналы блоков управления 8 и 10 и блока индикации 9. В этом случае напряжение сети, подаваемое через входные контакты 2 и 3 на коммутируемые входы блоков коммутации 11 и 12. не поступает на выходные контакты 13 и 14, что свидетельствует о невозможности подключения оборудования или приборов к электрической сети для этого варианта. Фильтр высоких часто т 4 служит для исключения возможности ложного срабатывания устройства от статэлектричества и импульсных помех.
