Стенд для очищення центрових для сифонного розливу сталі

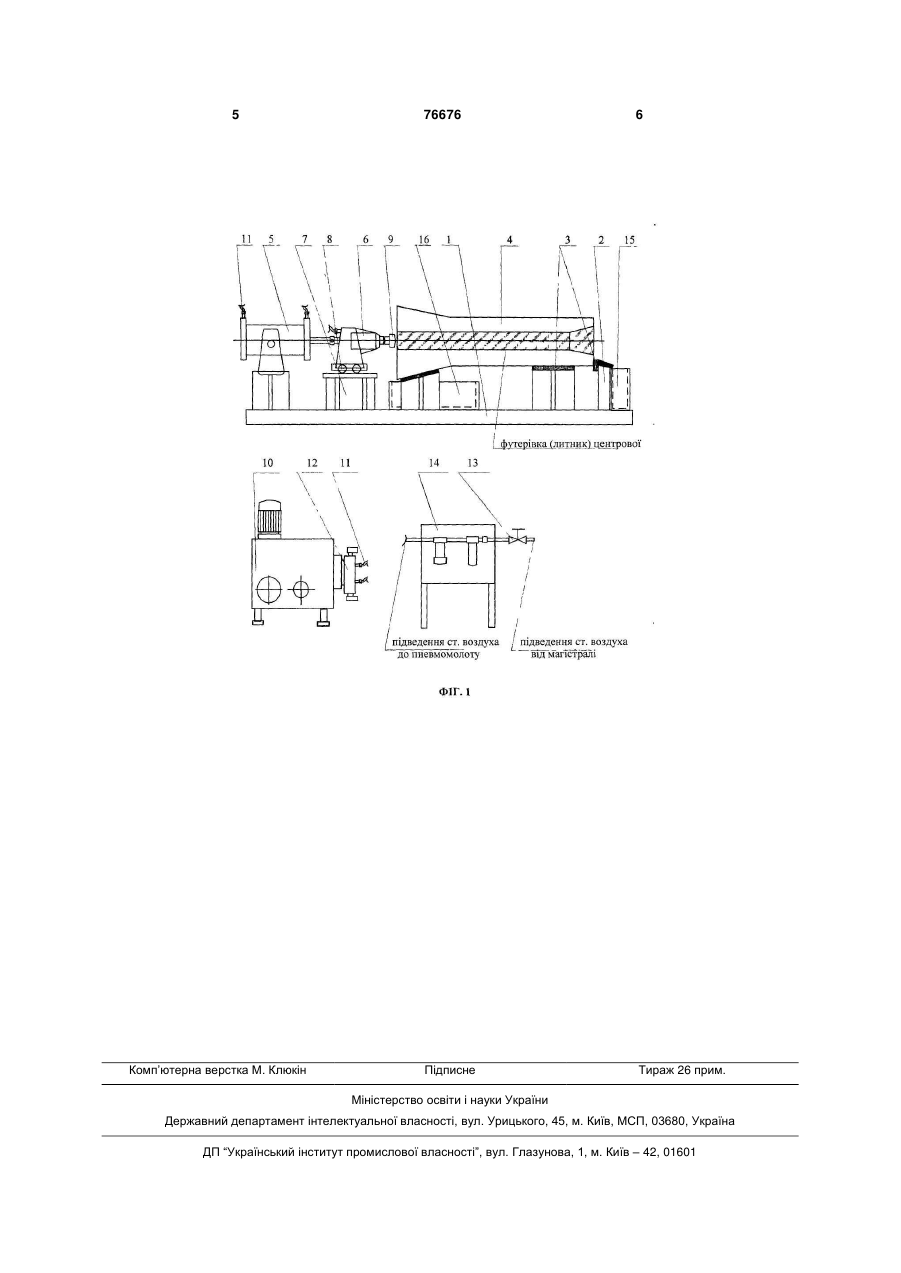

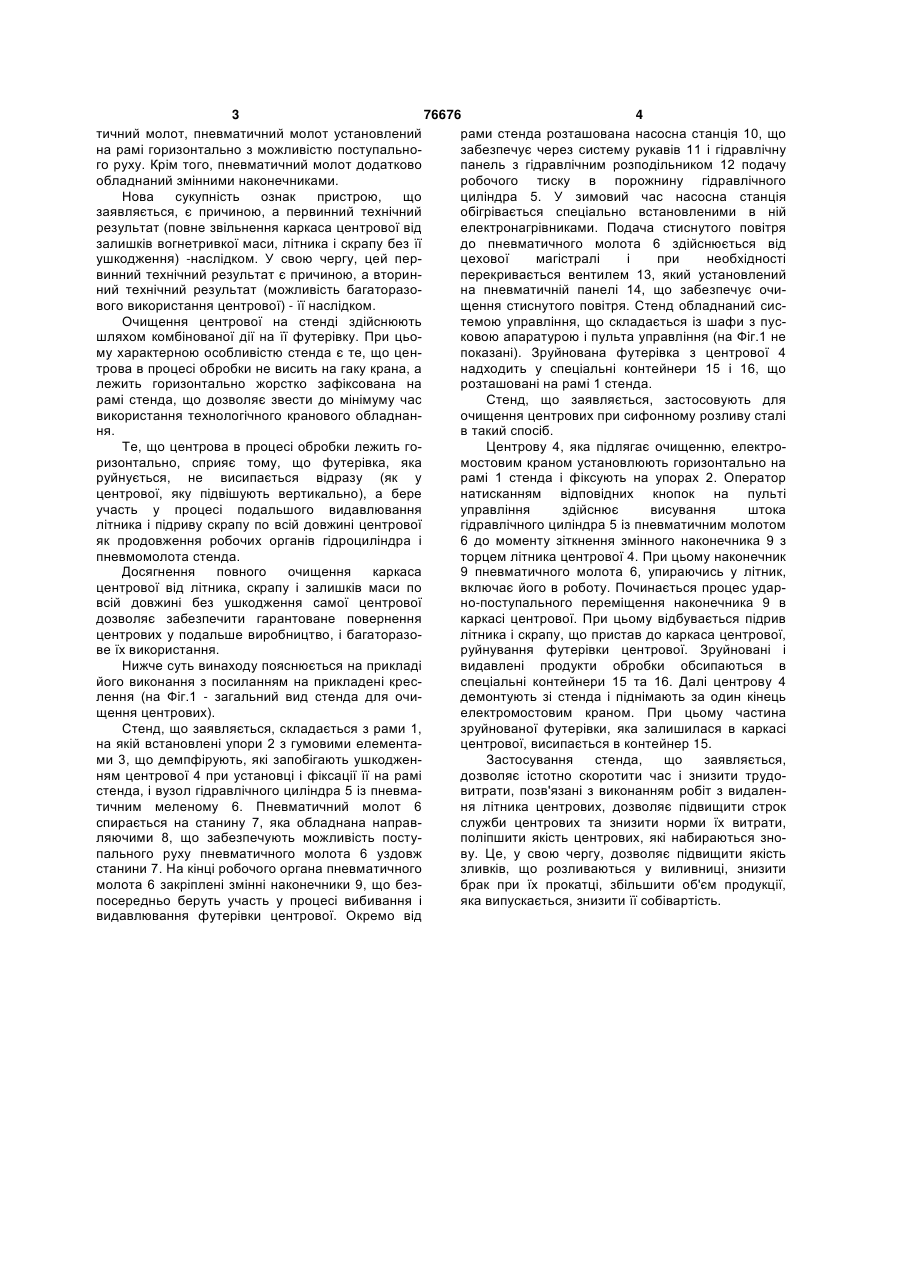

1. Стенд для очищення центрових для сифонного розливу сталі, що містить раму і пневматичний молот, який відрізняється тим, що пневматичний молот установлений на рамі горизонтально з можливістю поступального руху. 2. Стенд за п. 1, який відрізняється тим, що пневматичний молот додатково обладнаний змінними наконечниками. (19) (21) a200506240 (22) 24.06.2005 (24) 15.08.2006 (46) 15.08.2006, Бюл. № 8, 2006 р. (72) Могильний Олександр Петрович, Івашина Володимир Володимирович, Ушаков Генадій Семенович, Куделенко Ігор Євгенович, Дворниченко Ігор Васильович, Баранов Павло Вікторович, Тростянецький Олег Брониславович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МАРІУПОЛЬСЬКИЙ МЕТАЛУРГІЙНИЙ КОМБІНАТ ІМ. ІЛЛІЧА" (56) SU 483188 A1, 05.09.1975 3 76676 4 тичний молот, пневматичний молот установлений рами стенда розташована насосна станція 10, що на рамі горизонтально з можливістю поступальнозабезпечує через систему рукавів 11 і гідравлічну го руху. Крім того, пневматичний молот додатково панель з гідравлічним розподільником 12 подачу обладнаний змінними наконечниками. робочого тиску в порожнину гідравлічного Нова сукупність ознак пристрою, що циліндра 5. У зимовий час насосна станція заявляється, є причиною, а первинний технічний обігрівається спеціально встановленими в ній результат (повне звільнення каркаса центрової від електронагрівниками. Подача стиснутого повітря залишків вогнетривкої маси, літника і скрапу без її до пневматичного молота 6 здійснюється від ушкодження) -наслідком. У свою чергу, цей перцехової магістралі і при необхідності винний технічний результат є причиною, а вторинперекривається вентилем 13, який установлений ний технічний результат (можливість багаторазона пневматичній панелі 14, що забезпечує очивого використання центрової) - її наслідком. щення стиснутого повітря. Стенд обладнаний сисОчищення центрової на стенді здійснюють темою управління, що складається із шафи з пусшляхом комбінованої дії на її футерівку. При цьоковою апаратурою і пульта управління (на Фіг.1 не му характерною особливістю стенда є те, що ценпоказані). Зруйнована футерівка з центрової 4 трова в процесі обробки не висить на гаку крана, а надходить у спеціальні контейнери 15 і 16, що лежить горизонтально жорстко зафіксована на розташовані на рамі 1 стенда. рамі стенда, що дозволяє звести до мінімуму час Стенд, що заявляється, застосовують для використання технологічного кранового обладнаночищення центрових при сифонному розливу сталі ня. в такий спосіб. Те, що центрова в процесі обробки лежить гоЦентрову 4, яка підлягає очищенню, електроризонтально, сприяє тому, що футерівка, яка мостовим краном установлюють горизонтально на руйнується, не висипається відразу (як у рамі 1 стенда і фіксують на упорах 2. Оператор центрової, яку підвішують вертикально), а бере натисканням відповідних кнопок на пульті участь у процесі подальшого видавлювання управління здійснює висування штока літника і підриву скрапу по всій довжині центрової гідравлічного циліндра 5 із пневматичним молотом як продовження робочих органів гідроциліндра і 6 до моменту зіткнення змінного наконечника 9 з пневмомолота стенда. торцем літника центрової 4. При цьому наконечник Досягнення повного очищення каркаса 9 пневматичного молота 6, упираючись у літник, центрової від літника, скрапу і залишків маси по включає його в роботу. Починається процес ударвсій довжині без ушкодження самої центрової но-поступального переміщення наконечника 9 в дозволяє забезпечити гарантоване повернення каркасі центрової. При цьому відбувається підрив центрових у подальше виробництво, і багаторазолітника і скрапу, що пристав до каркаса центрової, ве їх використання. руйнування футерівки центрової. Зруйновані і Нижче суть винаходу пояснюється на прикладі видавлені продукти обробки обсипаються в його виконання з посиланням на прикладені кресспеціальні контейнери 15 та 16. Далі центрову 4 лення (на Фіг.1 - загальний вид стенда для очидемонтують зі стенда і піднімають за один кінець щення центрових). електромостовим краном. При цьому частина Стенд, що заявляється, складається з рами 1, зруйнованої футерівки, яка залишилася в каркасі на якій встановлені упори 2 з гумовими елементацентрової, висипається в контейнер 15. ми 3, що демпфірують, які запобігають ушкодженЗастосування стенда, що заявляється, ням центрової 4 при установці і фіксації її на рамі дозволяє істотно скоротити час і знизити трудостенда, і вузол гідравлічного циліндра 5 із пневмавитрати, позв'язані з виконанням робіт з видалентичним меленому 6. Пневматичний молот 6 ня літника центрових, дозволяє підвищити строк спирається на станину 7, яка обладнана направслужби центрових та знизити норми їх витрати, ляючими 8, що забезпечують можливість поступоліпшити якість центрових, які набираються знопального руху пневматичного молота 6 уздовж ву. Це, у свою чергу, дозволяє підвищити якість станини 7. На кінці робочого органа пневматичного зливків, що розливаються у виливниці, знизити молота 6 закріплені змінні наконечники 9, що безбрак при їх прокатці, збільшити об'єм продукції, посередньо беруть участь у процесі вибивання і яка випускається, знизити її собівартість. видавлювання футерівки центрової. Окремо від 5 Комп’ютерна верстка М. Клюкін 76676 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
