Пристрій для автоматичного зварювання
Номер патенту: 77875
Опубліковано: 15.01.2007
Автори: Приходько Володимир Іванович, Самогородський Олександр Степанович, Масловець Юрій Миколайович, Високолян Микола Васильович, Хоренко Дмитро Петрович, Масловець Олександр Миколайович
Формула / Реферат
Пристрій для автоматичного зварювання, який містить несучу конструкцію із приводом поступального переміщення, з опорними й фіксуючими роликами, механізм притиску й орієнтації зварювальних пальників на стики елементів, що зварюють, механізм корегування положення зварювальних пальників відносно зварного шва, який відрізняється тим, що несуча конструкція виконана у вигляді самохідного, по напрямних складального стенда, порталу, із закріпленим на ньому механізмом притиснення й орієнтації зварювальних пальників на стики елементів, що зварюють, виконаним у вигляді попарно закріплених на порталі, в паралельних вертикальних площинах, горизонтальних напрямних з каретками, на яких жорстко закріплені вертикальні напрямні для візків, кожен з яких шарнірно з'єднаний із кронштейном кріплення зварювального апарата, пальник якого встановлений з можливістю повороту навколо горизонтальної осі, закріпленої на кронштейні, і обладнаний механізмом корегування положення у вигляді взаємно перпендикулярних гвинтових пар з вушками для шарнірного з'єднання з фіксуючими елементами копіювальних роликів, причому кожен візок і кожна каретка шарнірно з'єднані із відповідним їм силовим циліндром.
Текст

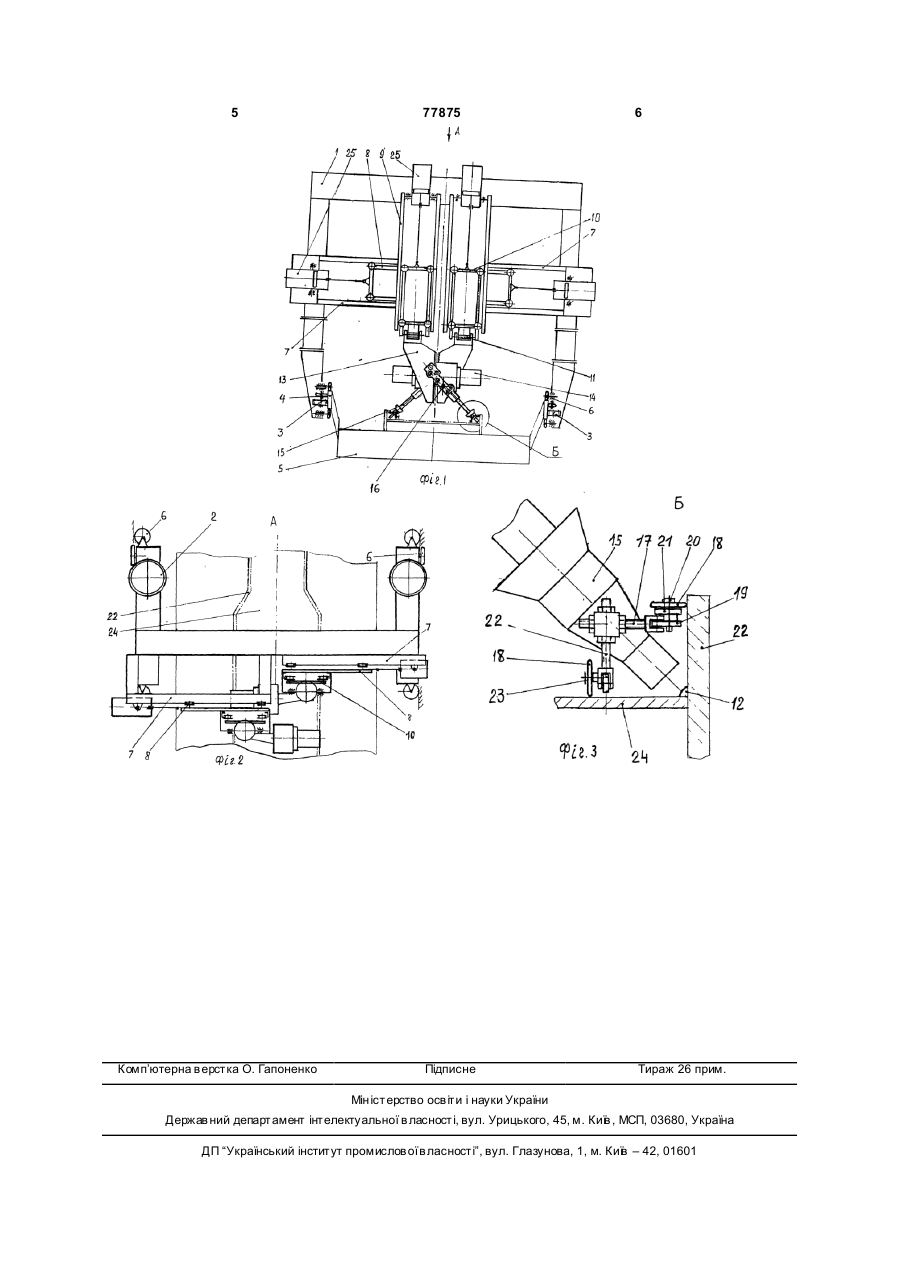

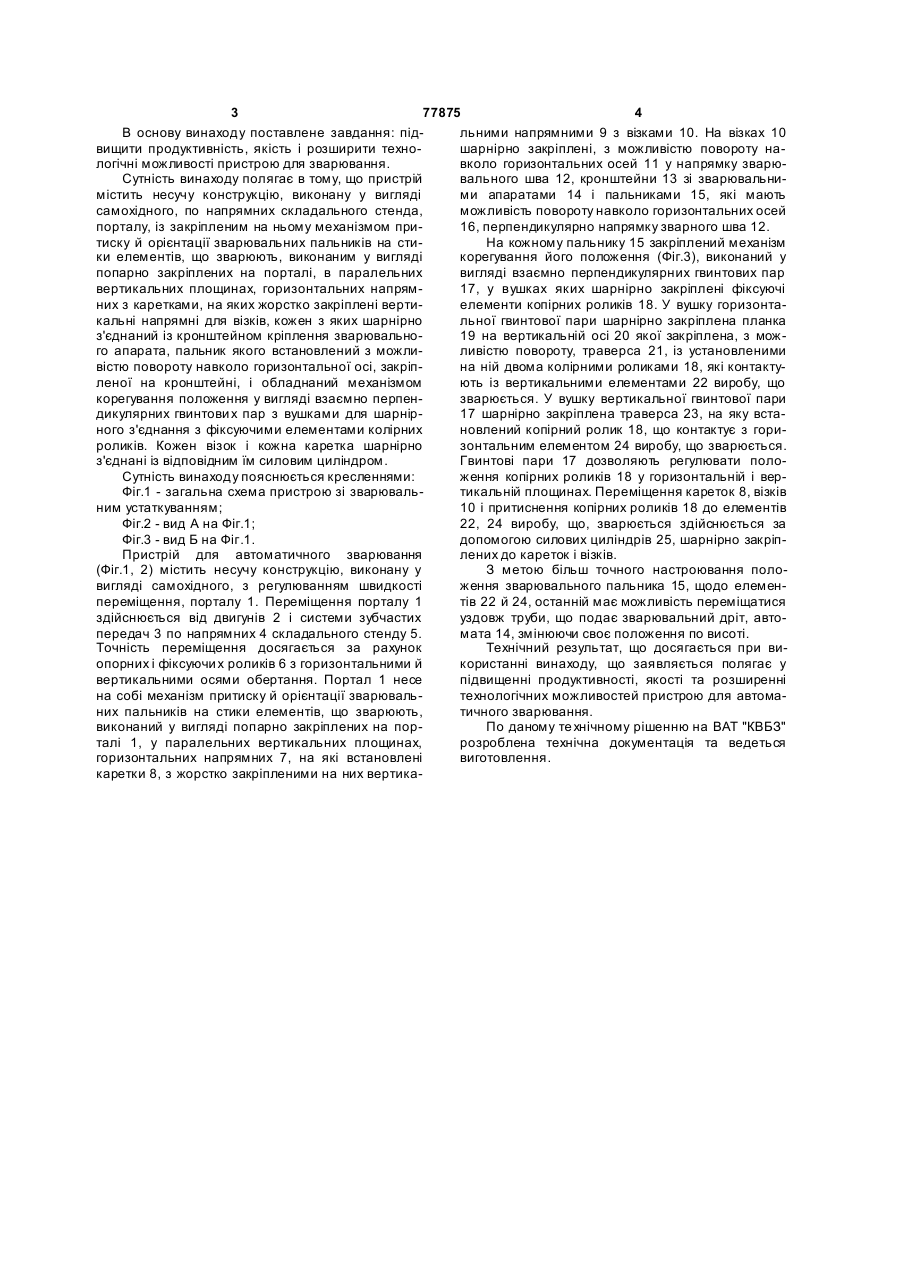

Пристрій для автоматичного зварювання, який містить несучу конструкцію із приводом поступального переміщення, з опорними й фіксуючими роликами, механізм притиску й орієнтації зварювальних пальників на стики елементів, що зварюють, механізм корегування положення зва C2 1 3 77875 4 В основу винаходу поставлене завдання: підльними напрямними 9 з візками 10. На візках 10 вищити продуктивність, якість і розширити техношарнірно закріплені, з можливістю повороту налогічні можливості пристрою для зварювання. вколо горизонтальних осей 11 у напрямку зварюСутність винаходу полягає в тому, що пристрій вального шва 12, кронштейни 13 зі зварювальнимістить несучу конструкцію, виконану у вигляді ми апаратами 14 і пальниками 15, які мають самохідного, по напрямних складального стенда, можливість повороту навколо горизонтальних осей порталу, із закріпленим на ньому механізмом при16, перпендикулярно напрямку зварного шва 12. тиску й орієнтації зварювальних пальників на стиНа кожному пальнику 15 закріплений механізм ки елементів, що зварюють, виконаним у вигляді корегування його положення (Фіг.3), виконаний у попарно закріплених на порталі, в паралельних вигляді взаємно перпендикулярних гвинтових пар вертикальних площинах, горизонтальних напрям17, у вушках яких шарнірно закріплені фіксуючі них з каретками, на яких жорстко закріплені вертиелементи копірних роликів 18. У вушку горизонтакальні напрямні для візків, кожен з яких шарнірно льної гвинтової пари шарнірно закріплена планка з'єднаний із кронштейном кріплення зварювально19 на вертикальній осі 20 якої закріплена, з можго апарата, пальник якого встановлений з можлиливістю повороту, траверса 21, із установленими вістю повороту навколо горизонтальної осі, закріпна ній двома колірними роликами 18, які контактуленої на кронштейні, і обладнаний механізмом ють із вертикальними елементами 22 виробу, що корегування положення у вигляді взаємно перпензварюється. У вушку вертикальної гвинтової пари дикулярних гвинтови х пар з вушками для шарнір17 шарнірно закріплена траверса 23, на яку встаного з'єднання з фіксуючими елементами колірних новлений копірний ролик 18, що контактує з горироликів. Кожен візок і кожна каретка шарнірно зонтальним елементом 24 виробу, що зварюється. з'єднані із відповідним їм силовим циліндром. Гвинтові пари 17 дозволяють регулювати полоСутність винаходу пояснюється кресленнями: ження копірних роликів 18 у горизонтальній і верФіг.1 - загальна схема пристрою зі зварювальтикальній площинах. Переміщення кареток 8, візків ним устаткуванням; 10 і притиснення копірних роликів 18 до елементів Фіг.2 - вид А на Фіг.1; 22, 24 виробу, що, зварюється здійснюється за Фіг.3 - вид Б на Фіг.1. допомогою силових циліндрів 25, шарнірно закріпПристрій для автоматичного зварювання лених до кареток і візків. (Фіг.1, 2) містить несучу конструкцію, виконану у З метою більш точного настроювання половигляді самохідного, з регулюванням швидкості ження зварювального пальника 15, щодо елеменпереміщення, порталу 1. Переміщення порталу 1 тів 22 й 24, останній має можливість переміщатися здійснюється від двигунів 2 і системи зубчастих уздовж труби, що подає зварювальний дріт, автопередач 3 по напрямних 4 складального стенду 5. мата 14, змінюючи своє положення по висоті. Точність переміщення досягається за рахунок Технічний результат, що досягається при виопорних і фіксуючи х роликів 6 з горизонтальними й користанні винаходу, що заявляється полягає у вертикальними осями обертання. Портал 1 несе підвищенні продуктивності, якості та розширенні на собі механізм притиску й орієнтації зварювальтехнологічних можливостей пристрою для автоманих пальників на стики елементів, що зварюють, тичного зварювання. виконаний у вигляді попарно закріплених на порПо даному те хнічному рішенню на ВАТ "КВБЗ" талі 1, у паралельних вертикальних площинах, розроблена технічна документація та ведеться горизонтальних напрямних 7, на які встановлені виготовлення. каретки 8, з жорстко закріпленими на них вертика 5 Комп’ютерна в ерстка О. Гапоненко 77875 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for automatic welding
Автори англійськоюPrykhodko Voldymyr Ivanovych
Назва патенту російськоюУстройство для автоматической сварки
Автори російськоюПриходько Владимир Иванович
МПК / Мітки
МПК: B23K 37/02
Мітки: автоматичного, пристрій, зварювання
