Сталебетонний елемент

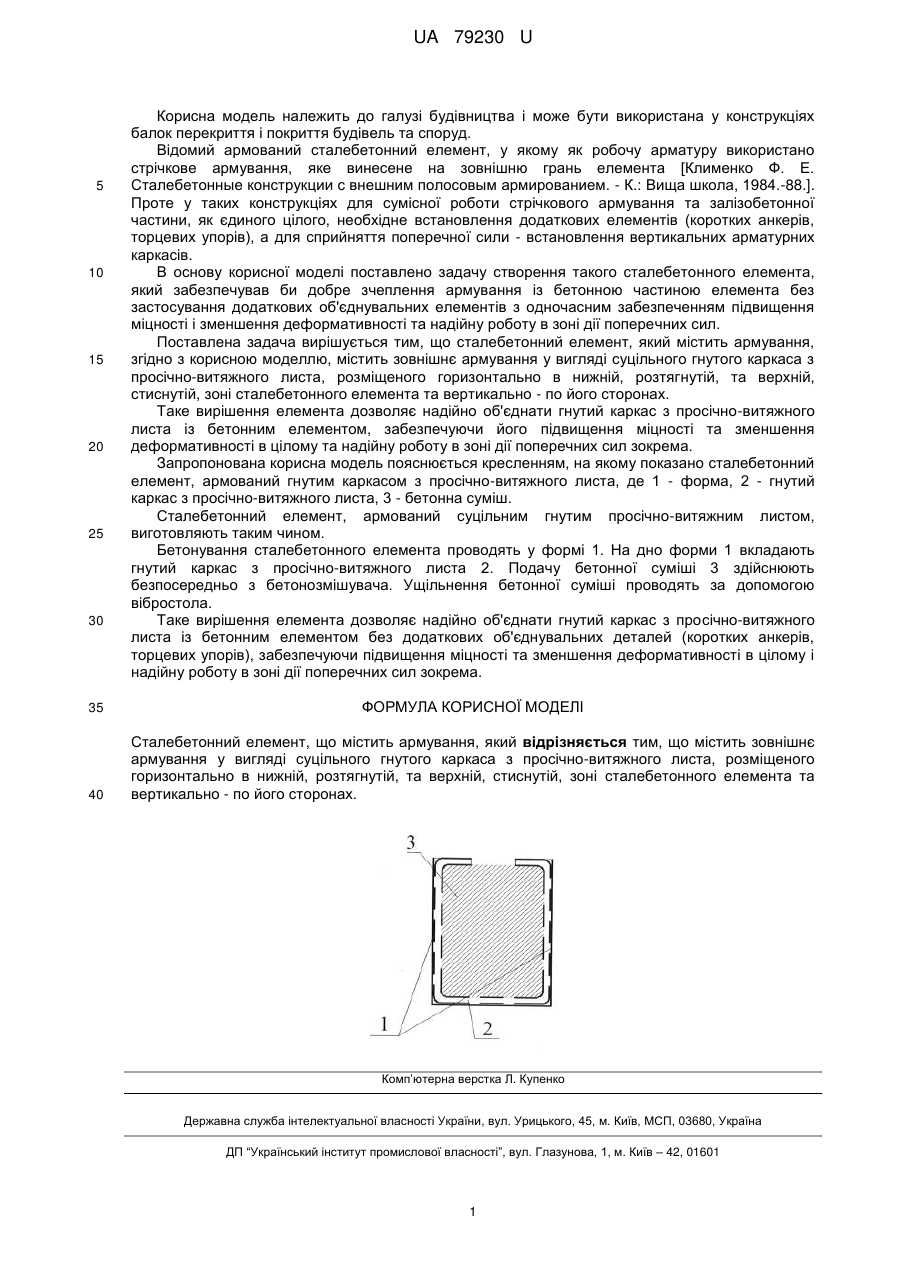

Реферат: UA 79230 U UA 79230 U 5 10 15 20 25 30 Корисна модель належить до галузі будівництва і може бути використана у конструкціях балок перекриття і покриття будівель та споруд. Відомий армований сталебетонний елемент, у якому як робочу арматуру використано стрічкове армування, яке винесене на зовнішню грань елемента [Клименко Ф. Е. Сталебетонные конструкции с внешним полосовым армированием. - К.: Вища школа, 1984.-88.]. Проте у таких конструкціях для сумісної роботи стрічкового армування та залізобетонної частини, як єдиного цілого, необхідне встановлення додаткових елементів (коротких анкерів, торцевих упорів), а для сприйняття поперечної сили - встановлення вертикальних арматурних каркасів. В основу корисної моделі поставлено задачу створення такого сталебетонного елемента, який забезпечував би добре зчеплення армування із бетонною частиною елемента без застосування додаткових об'єднувальних елементів з одночасним забезпеченням підвищення міцності і зменшення деформативності та надійну роботу в зоні дії поперечних сил. Поставлена задача вирішується тим, що сталебетонний елемент, який містить армування, згідно з корисною моделлю, містить зовнішнє армування у вигляді суцільного гнутого каркаса з просічно-витяжного листа, розміщеного горизонтально в нижній, розтягнутій, та верхній, стиснутій, зоні сталебетонного елемента та вертикально - по його сторонах. Таке вирішення елемента дозволяє надійно об'єднати гнутий каркас з просічно-витяжного листа із бетонним елементом, забезпечуючи його підвищення міцності та зменшення деформативності в цілому та надійну роботу в зоні дії поперечних сил зокрема. Запропонована корисна модель пояснюється кресленням, на якому показано сталебетонний елемент, армований гнутим каркасом з просічно-витяжного листа, де 1 - форма, 2 - гнутий каркас з просічно-витяжного листа, 3 - бетонна суміш. Сталебетонний елемент, армований суцільним гнутим просічно-витяжним листом, виготовляють таким чином. Бетонування сталебетонного елемента проводять у формі 1. На дно форми 1 вкладають гнутий каркас з просічно-витяжного листа 2. Подачу бетонної суміші 3 здійснюють безпосередньо з бетонозмішувача. Ущільнення бетонної суміші проводять за допомогою вібростола. Таке вирішення елемента дозволяє надійно об'єднати гнутий каркас з просічно-витяжного листа із бетонним елементом без додаткових об'єднувальних деталей (коротких анкерів, торцевих упорів), забезпечуючи підвищення міцності та зменшення деформативності в цілому і надійну роботу в зоні дії поперечних сил зокрема. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Сталебетонний елемент, що містить армування, який відрізняється тим, що містить зовнішнє армування у вигляді суцільного гнутого каркаса з просічно-витяжного листа, розміщеного горизонтально в нижній, розтягнутій, та верхній, стиснутій, зоні сталебетонного елемента та вертикально - по його сторонах. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
