Болт-стягувач для лікування перелому гомілкової кістки з розривом синдесмозу

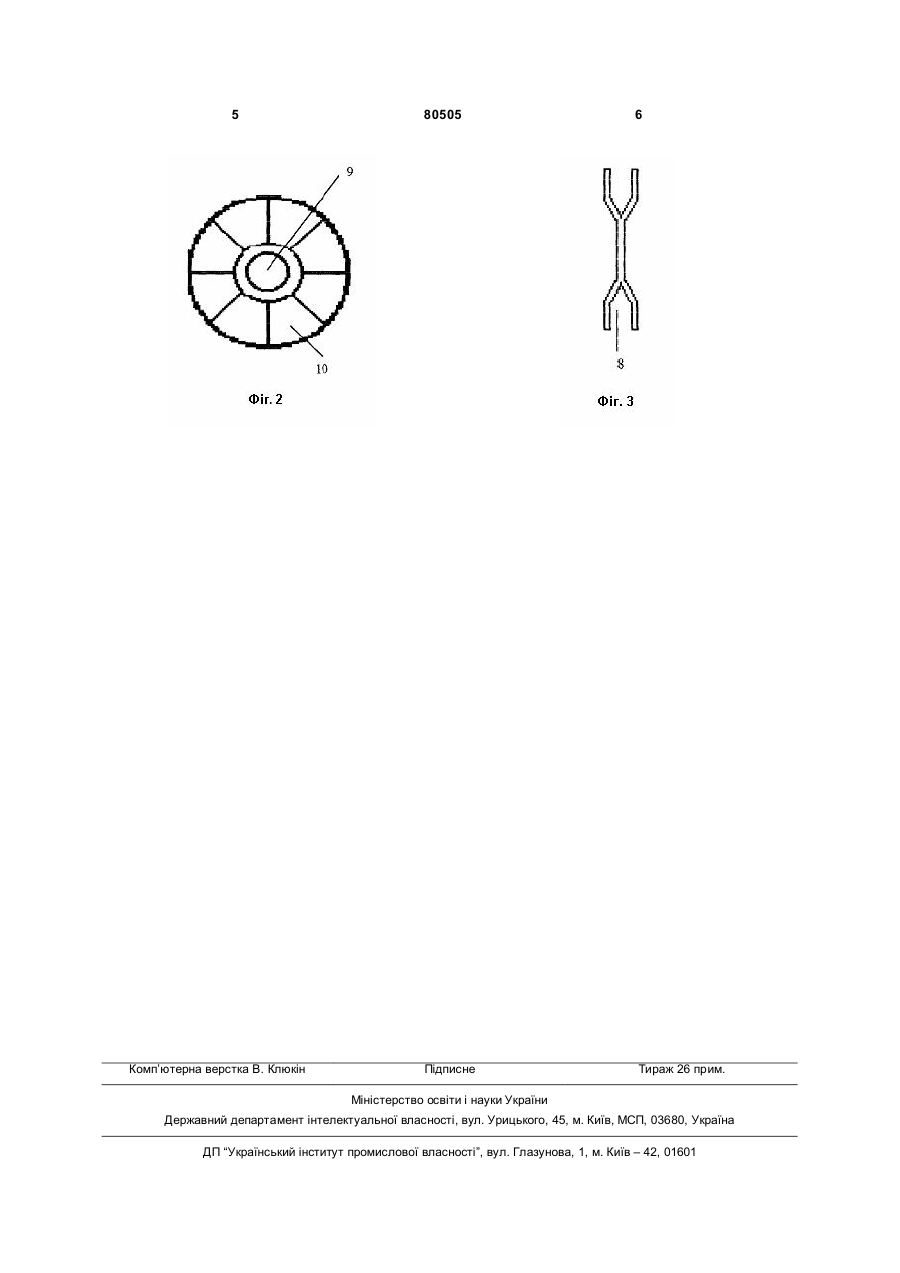

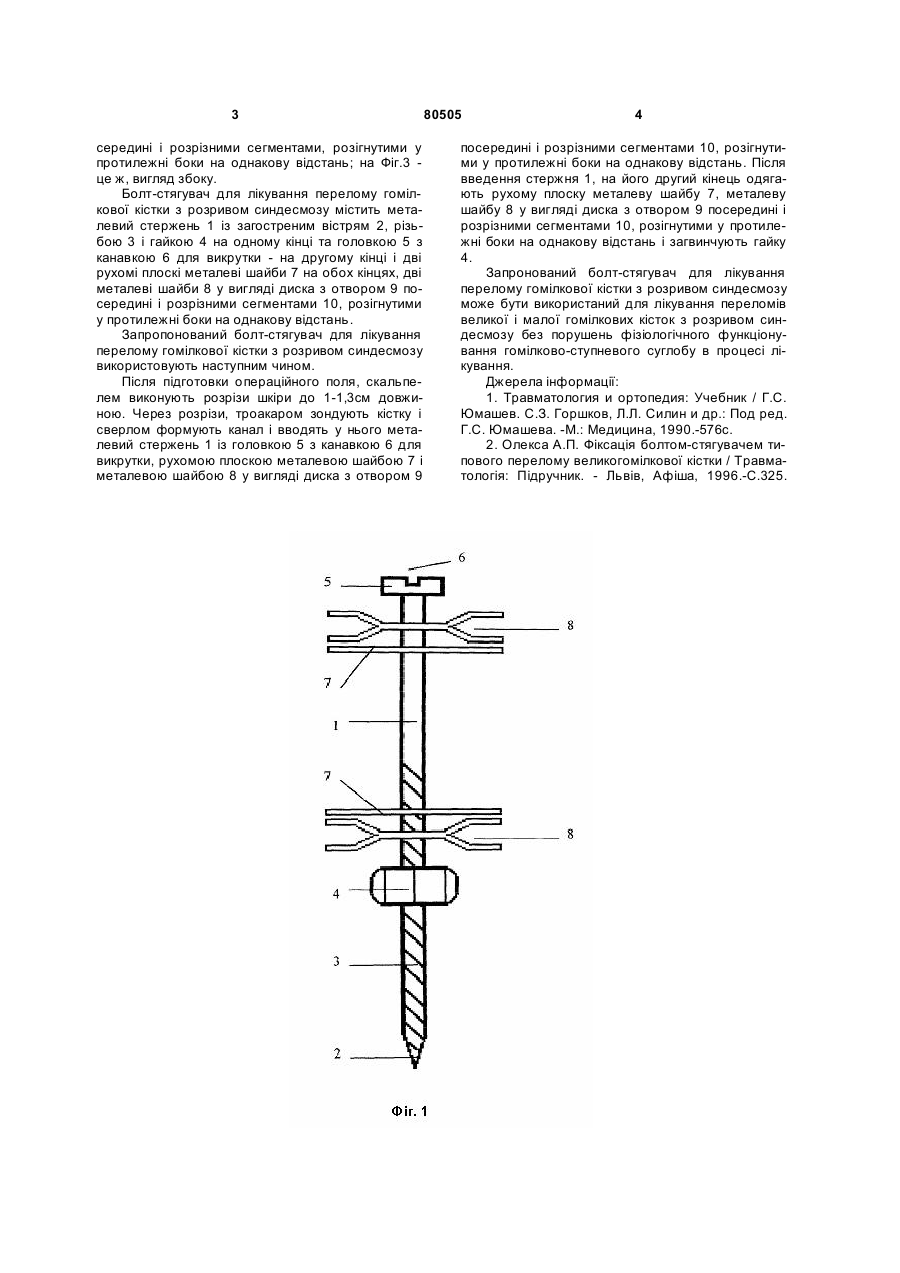

Болт-стягувач для лікування перелому гомілкової кістки з розривом синдесмозу, який містить металевий стержень із загостреним вістрям, різьбою і гайкою на одному кінці та головкою з канавкою для викрутки - на другому кінці і дві рухомі плоскі металеві шайби на обох кінцях, який відрізняється тим, що додатково містить на обох кінцях стержня ще по одній металевій шайбі у вигляді диска з отвором посередині і розрізними сегментами, розігнутими у протилежні боки на однакову відстань. (19) (21) a200607116 (22) 26.06.2006 (24) 25.09.2007 (46) 25.09.2007, Бюл. №15, 2007р. (72) Козопас Віктор Степанович, Олійник Петро Володимирович (73) Козопас Віктор Степанович, Олійник Петро Володимирович (56) US 5098434, A61F 5/04, 24.03.1992 RU 2133593, A61B 17/80, 27.07.1999 SU 303063, A61B 17/18, 13.05.1971 UA 4961, A61F 5/00, 15.02.2005 3 середині і розрізними сегментами, розігнутими у протилежні боки на однакову відстань; на Фіг.3 це ж, вигляд збоку. Болт-стягувач для лікування перелому гомілкової кістки з розривом синдесмозу містить металевий стержень 1 із загостреним вістрям 2, різьбою 3 і гайкою 4 на одному кінці та головкою 5 з канавкою 6 для викрутки - на другому кінці і дві рухомі плоскі металеві шайби 7 на обох кінцях, дві металеві шайби 8 у вигляді диска з отвором 9 посередині і розрізними сегментами 10, розігнутими у протилежні боки на однакову відстань. Запропонований болт-стягувач для лікування перелому гомілкової кістки з розривом синдесмозу використовують наступним чином. Після підготовки операційного поля, скальпелем виконують розрізи шкіри до 1-1,3см довжиною. Через розрізи, троакаром зондують кістку і сверлом формують канал і вводять у нього металевий стержень 1 із головкою 5 з канавкою 6 для викрутки, рухомою плоскою металевою шайбою 7 і металевою шайбою 8 у вигляді диска з отвором 9 80505 4 посередині і розрізними сегментами 10, розігнутими у протилежні боки на однакову відстань. Після введення стержня 1, на його другий кінець одягають рухому плоску металеву шайбу 7, металеву шайбу 8 у вигляді диска з отвором 9 посередині і розрізними сегментами 10, розігнутими у протилежні боки на однакову відстань і загвинчують гайку 4. Запронований болт-стягувач для лікування перелому гомілкової кістки з розривом синдесмозу може бути використаний для лікування переломів великої і малої гомілкових кісток з розривом синдесмозу без порушень фізіологічного функціонування гомілково-ступневого суглобу в процесі лікування. Джерела інформації: 1. Травматология и ортопедия: Учебник / Г.С. Юмашев. С.З. Горшков, Л.Л. Силин и др.: Под ред. Г.С. Юмашева. -М.: Медицина, 1990.-576с. 2. Олекса А.П. Фіксація болтом-стягувачем типового перелому великогомілкової кістки / Травматологія: Підручник. - Львів, Афіша, 1996.-С.325. 5 Комп’ютерна верстка В. Клюкін 80505 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
