Зубчаста кульковальницева передача

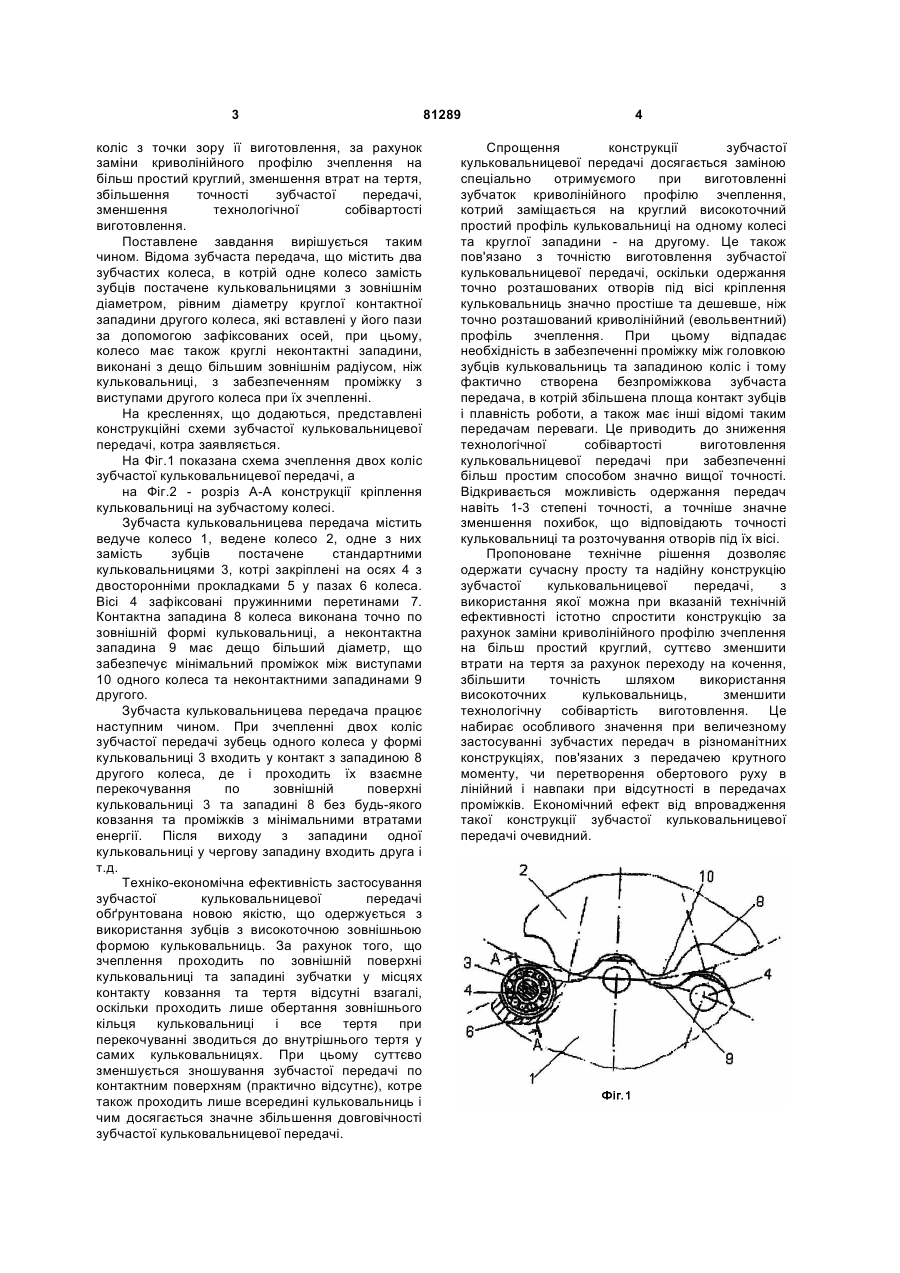

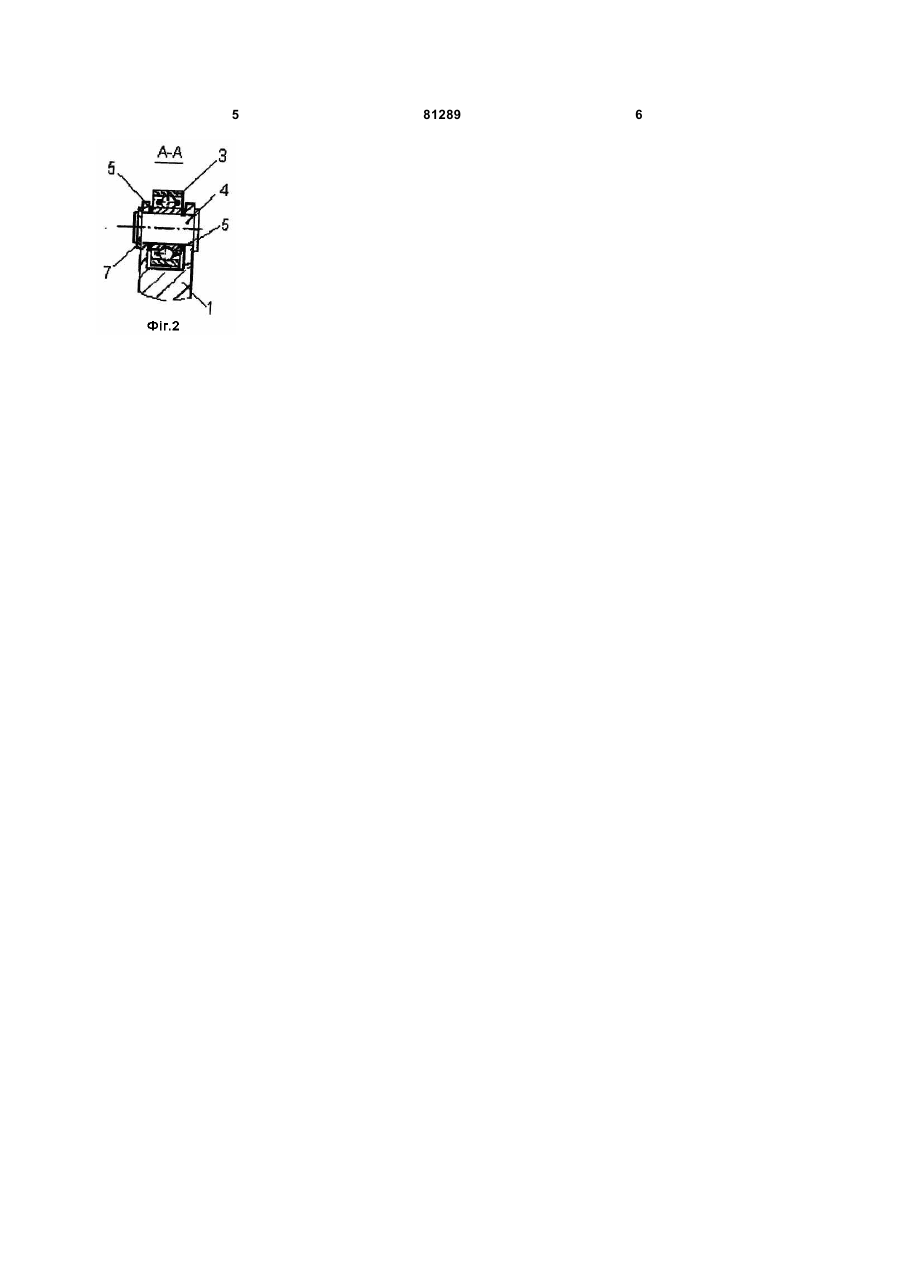

Зубчаста кульковальницева передача, що складається з двох зубчастих коліс, яка відрізняється тим, що одне колесо оснащено кульковальницями з зовнішнім діаметром, рівним діаметру круглої контактної западини другого колеса, які вставлені у його пази за допомогою зафіксованих осей, при цьому колесо має круглі неконтактні западини, виконані з більшим зовнішнім радіусом, ніж кульковальниці з забезпеченням мінімального проміжку з неконтактними виступами другого колеса при їх зчепленні. (19) (21) a200507985 (22) 12.08.2005 (24) 25.12.2007 (72) БОЖИДАРНІК ВІКТОР ВОЛОДИМИРОВИЧ, UA, ШАБАЙКОВИЧ ВІКТОР АНТОНОВИЧ, UA, ГРИГОР'ЄВА НАТАЛІЯ СЕРГІЇВНА, UA (73) ЛУЦЬКИЙ ДЕРЖАВНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ, UA (56) US 4584904, 29.04.1986 WO 2005012760, 10.02.2005 WO 9533935, 14.12.1995 SU 1700319, 23.12.1991 3 коліс з точки зору її виготовлення, за рахунок заміни криволінійного профілю зчеплення на більш простий круглий, зменшення втрат на тертя, збільшення точності зубчастої передачі, зменшення технологічної собівартості виготовлення. Поставлене завдання вирішується таким чином. Відома зубчаста передача, що містить два зубчастих колеса, в котрій одне колесо замість зубців постачене кульковальницями з зовнішнім діаметром, рівним діаметру круглої контактної западини другого колеса, які вставлені у його пази за допомогою зафіксованих осей, при цьому, колесо має також круглі неконтактні западини, виконані з дещо більшим зовнішнім радіусом, ніж кульковальниці, з забезпеченням проміжку з виступами другого колеса при їх зчепленні. На кресленнях, що додаються, представлені конструкційні схеми зубчастої кульковальницевої передачі, котра заявляється. На Фіг.1 показана схема зчеплення двох коліс зубчастої кульковальницевої передачі, а на Фіг.2 - розріз А-А конструкції кріплення кульковальниці на зубчастому колесі. Зубчаста кульковальницева передача містить ведуче колесо 1, ведене колесо 2, одне з них замість зубців постачене стандартними кульковальницями 3, котрі закріплені на осях 4 з двосторонніми прокладками 5 у пазах 6 колеса. Вісі 4 зафіксовані пружинними перетинами 7. Контактна западина 8 колеса виконана точно по зовнішній формі кульковальниці, а неконтактна западина 9 має дещо більший діаметр, що забезпечує мінімальний проміжок між виступами 10 одного колеса та неконтактними западинами 9 другого. Зубчаста кульковальницева передача працює наступним чином. При зчепленні двох коліс зубчастої передачі зубець одного колеса у формі кульковальниці 3 входить у контакт з западиною 8 другого колеса, де і проходить їх взаємне перекочування по зовнішній поверхні кульковальниці 3 та западині 8 без будь-якого ковзання та проміжків з мінімальними втратами енергії. Після виходу з западини одної кульковальниці у чергову западину входить друга і т.д. Техніко-економічна ефективність застосування зубчастої кульковальницевої передачі обґрунтована новою якістю, що одержується з використання зубців з високоточною зовнішньою формою кульковальниць. За рахунок того, що зчеплення проходить по зовнішній поверхні кульковальниці та западині зубчатки у місцях контакту ковзання та тертя відсутні взагалі, оскільки проходить лише обертання зовнішнього кільця кульковальниці і все тертя при перекочуванні зводиться до внутрішнього тертя у самих кульковальницях. При цьому суттєво зменшується зношування зубчастої передачі по контактним поверхням (практично відсутнє), котре також проходить лише всередині кульковальниць і чим досягається значне збільшення довговічності зубчастої кульковальницевої передачі. 81289 4 Спрощення конструкції зубчастої кульковальницевої передачі досягається заміною спеціально отримуємого при виготовленні зубчаток криволінійного профілю зчеплення, котрий заміщається на круглий високоточний простий профіль кульковальниці на одному колесі та круглої западини - на другому. Це також пов'язано з точністю виготовлення зубчастої кульковальницевої передачі, оскільки одержання точно розташованих отворів під вісі кріплення кульковальниць значно простіше та дешевше, ніж точно розташований криволінійний (евольвентний) профіль зчеплення. При цьому відпадає необхідність в забезпеченні проміжку між головкою зубців кульковальниць та западиною коліс і тому фактично створена безпроміжкова зубчаста передача, в котрій збільшена площа контакт зубців і плавність роботи, а також має інші відомі таким передачам переваги. Це приводить до зниження технологічної собівартості виготовлення кульковальницевої передачі при забезпеченні більш простим способом значно вищої точності. Відкривається можливість одержання передач навіть 1-3 степені точності, а точніше значне зменшення похибок, що відповідають точності кульковальниці та розточування отворів під їх вісі. Пропоноване технічне рішення дозволяє одержати сучасну просту та надійну конструкцію зубчастої кульковальницевої передачі, з використання якої можна при вказаній технічній ефективності істотно спростити конструкцію за рахунок заміни криволінійного профілю зчеплення на більш простий круглий, суттєво зменшити втрати на тертя за рахунок переходу на кочення, збільшити точність шляхом використання високоточних кульковальниць, зменшити технологічну собівартість виготовлення. Це набирає особливого значення при величезному застосуванні зубчастих передач в різноманітних конструкціях, пов'язаних з передачею крутного моменту, чи перетворення обертового руху в лінійний і навпаки при відсутності в передачах проміжків. Економічний ефект від впровадження такої конструкції зубчастої кульковальницевої передачі очевидний. 5 81289 6
