Струминний регулятор співвідношення витрат

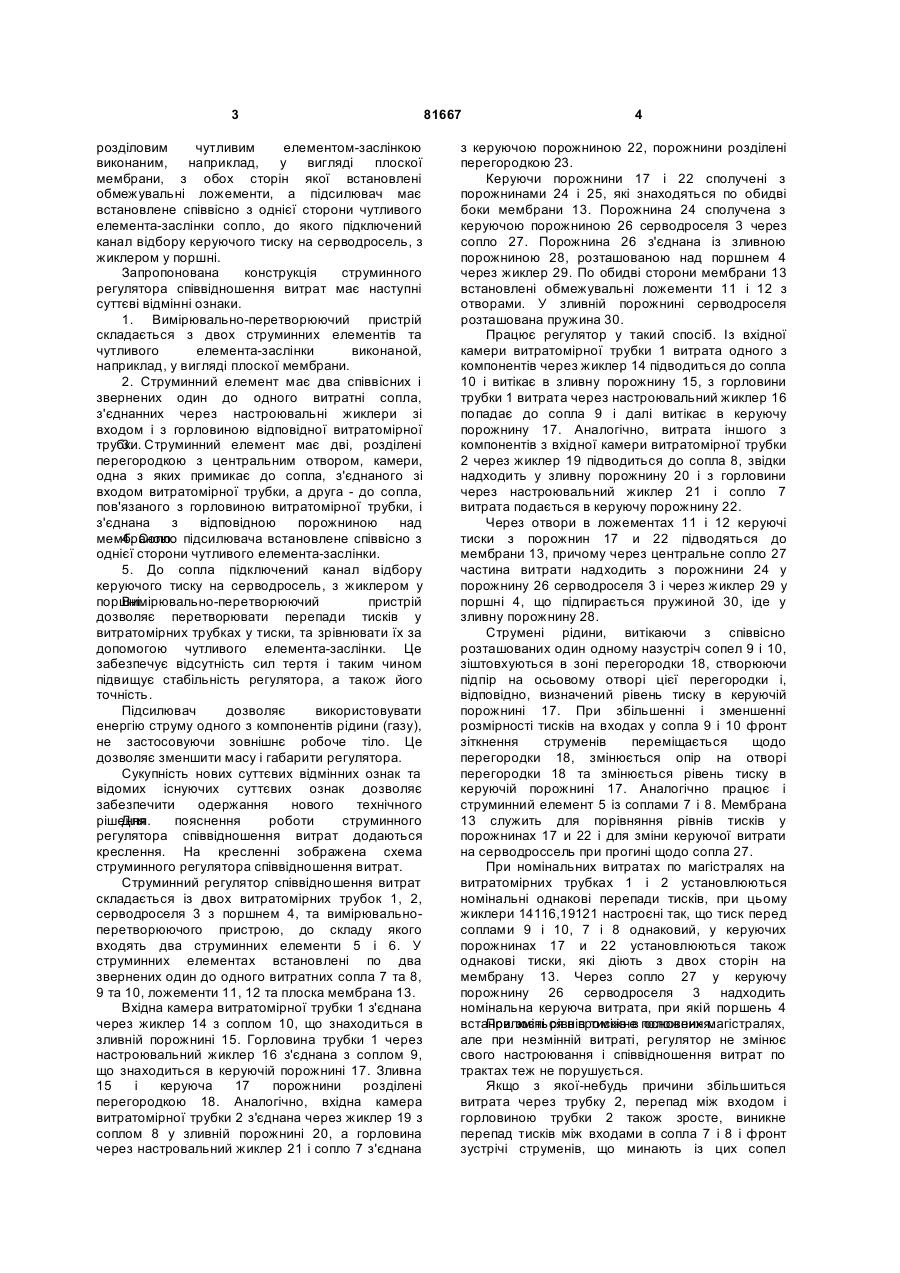

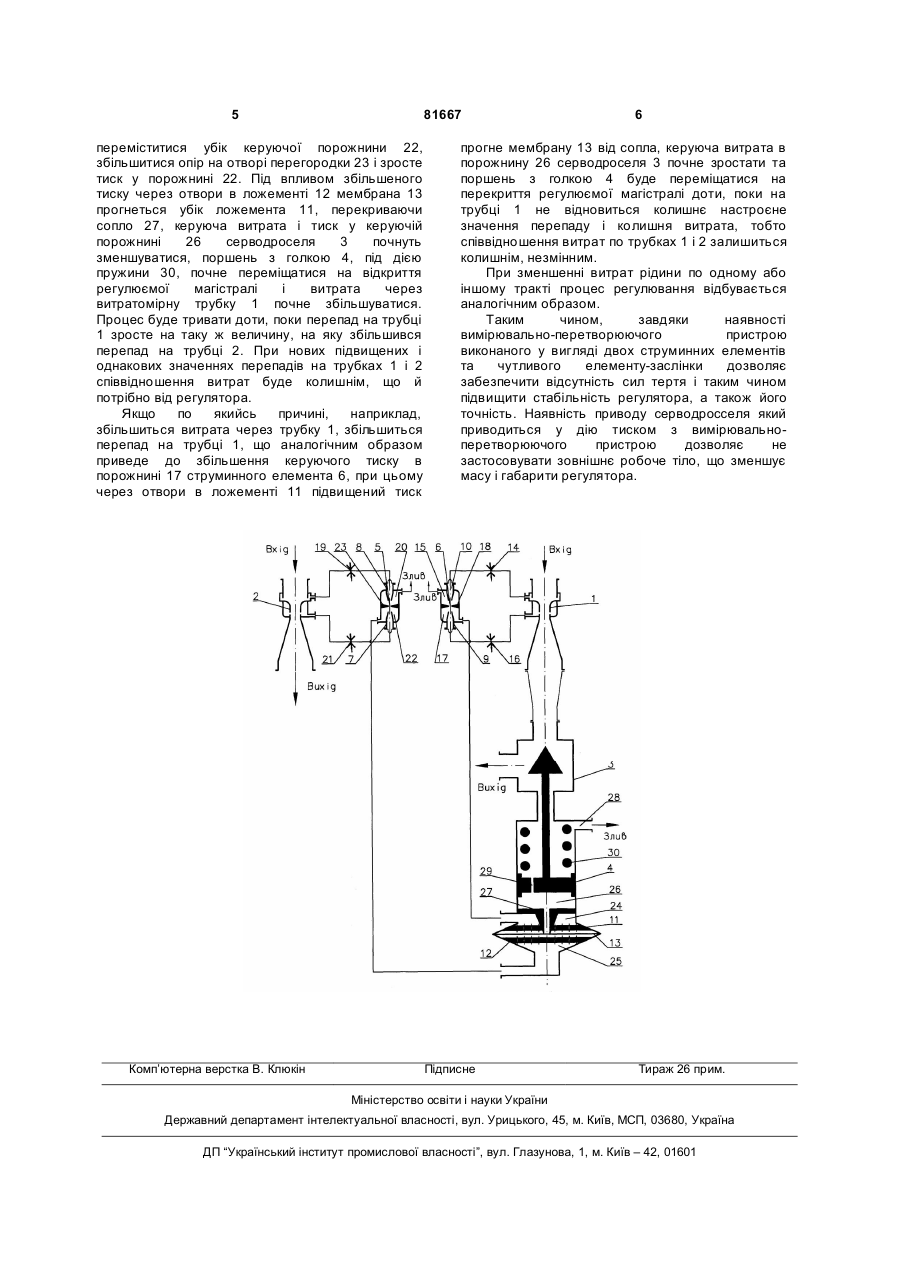

Струминний регулятор співвідношення витрат, що містить дві витратомірні трубки, вимірювальноперетворюючий пристрій, серводросель з C2 1 3 розділовим чутливим елементом-заслінкою виконаним, наприклад, у вигляді плоскої мембрани, з обох сторін якої встановлені обмежувальні ложементи, а підсилювач має встановлене співвісно з однієї сторони чутливого елемента-заслінки сопло, до якого підключений канал відбору керуючого тиску на серводросель, з жиклером у поршні. Запропонована конструкція струминного регулятора співвідношення витрат має наступні суттєві відмінні ознаки. 1. Вимірювально-перетворюючий пристрій складається з двох струминних елементів та чутливого елемента-заслінки виконаной, наприклад, у вигляді плоскої мембрани. 2. Струминний елемент має два співвісних і звернених один до одного витратні сопла, з'єднанних через настроювальні жиклери зі входом і з горловиною відповідної витратомірної трубки. Струминний елемент має дві, розділені 3. перегородкою з центральним отвором, камери, одна з яких примикає до сопла, з'єднаного зі входом витратомірної трубки, а друга - до сопла, пов'язаного з горловиною витратомірної трубки, і з'єднана з відповідною порожниною над мембраною. підсилювача встановлене співвісно з 4. Сопло однієї сторони чутливого елемента-заслінки. 5. До сопла підключений канал відбору керуючого тиску на серводросель, з жиклером у поршні. Вимірювально-перетворюючий пристрій дозволяє перетворювати перепади тисків у витратомірних трубках у тиски, та зрівнювати їх за допомогою чутливого елемента-заслінки. Це забезпечує відсутність сил тертя і таким чином підвищує стабільність регулятора, а також його точність. Підсилювач дозволяє використовувати енергію струму одного з компонентів рідини (газу), не застосовуючи зовнішнє робоче тіло. Це дозволяє зменшити масу і габарити регулятора. Сукупність нових суттєвих відмінних ознак та відомих існуючих суттєвих ознак дозволяє забезпечити одержання нового технічного рішення. Для пояснення роботи струминного регулятора співвідношення витрат додаються креслення. На кресленні зображена схема струминного регулятора співвідношення витрат. Струминний регулятор співвідношення витрат складається із двох витратомірних трубок 1, 2, серводроселя 3 з поршнем 4, та вимірювальноперетворюючого пристрою, до складу якого входять два струминних елементи 5 і 6. У струминних елементах встановлені по два звернених один до одного витратних сопла 7 та 8, 9 та 10, ложементи 11, 12 та плоска мембрана 13. Вхідна камера витратомірної трубки 1 з'єднана через жиклер 14 з соплом 10, що знаходиться в зливній порожнині 15. Горловина трубки 1 через настроювальний жиклер 16 з'єднана з соплом 9, що знаходиться в керуючій порожнині 17. Зливна 15 і керуюча 17 порожнини розділені перегородкою 18. Аналогічно, вхідна камера витратомірної трубки 2 з'єднана через жиклер 19 з соплом 8 у зливній порожнині 20, а горловина через настровальний жиклер 21 і сопло 7 з'єднана 81667 4 з керуючою порожниною 22, порожнини розділені перегородкою 23. Керуючи порожнини 17 і 22 сполучені з порожнинами 24 і 25, які знаходяться по обидві боки мембрани 13. Порожнина 24 сполучена з керуючою порожниною 26 серводроселя 3 через сопло 27. Порожнина 26 з'єднана із зливною порожниною 28, розташованою над поршнем 4 через жиклер 29. По обидві сторони мембрани 13 встановлені обмежувальні ложементи 11 і 12 з отворами. У зливній порожнині серводроселя розташована пружина 30. Працює регулятор у такий спосіб. Із вхідної камери витратомірної трубки 1 витрата одного з компонентів через жиклер 14 підводиться до сопла 10 і витікає в зливну порожнину 15, з горловини трубки 1 витрата через настроювальний жиклер 16 попадає до сопла 9 і далі витікає в керуючу порожнину 17. Аналогічно, витрата іншого з компонентів з вхідної камери витратомірної трубки 2 через жиклер 19 підводиться до сопла 8, звідки надходить у зливну порожнину 20 і з горловини через настроювальний жиклер 21 і сопло 7 витрата подається в керуючу порожнину 22. Через отвори в ложементах 11 і 12 керуючі тиски з порожнин 17 и 22 підводяться до мембрани 13, причому через центральне сопло 27 частина витрати надходить з порожнини 24 у порожнину 26 серводроселя 3 і через жиклер 29 у поршні 4, що підпирається пружиной 30, іде у зливну порожнину 28. Струмені рідини, витікаючи з співвісно розташованих один одному назустріч сопел 9 і 10, зіштовхуються в зоні перегородки 18, створюючи підпір на осьовому отворі цієї перегородки і, відповідно, визначений рівень тиску в керуючій порожнині 17. При збільшенні і зменшенні розмірності тисків на входах у сопла 9 і 10 фронт зіткнення струменів переміщається щодо перегородки 18, змінюється опір на отворі перегородки 18 та змінюється рівень тиску в керуючій порожнині 17. Аналогічно працює і струминний елемент 5 із соплами 7 і 8. Мембрана 13 служить для порівняння рівнів тисків у порожнинах 17 и 22 і для зміни керуючої витрати на серводроссель при прогині щодо сопла 27. При номінальних витратах по магістралях на витратомірних трубках 1 і 2 установлюються номінальні однакові перепади тисків, при цьому жиклери 14116,19121 настроєні так, що тиск перед соплами 9 і 10, 7 і 8 однаковий, у керуючих порожнинах 17 и 22 установлюються також однакові тиски, які діють з двох сторін на мембрану 13. Через сопло 27 у керуючу порожнину 26 серводроселя 3 надходить номінальна керуюча витрата, при якій поршень 4 встановлюється в проміжне положення. При зміні рівнів тисків в основних магістралях, але при незмінній витраті, регулятор не змінює свого настроювання і співвідношення витрат по трактах теж не порушується. Якщо з якої-небудь причини збільшиться витрата через трубку 2, перепад між входом і горловиною трубки 2 також зросте, виникне перепад тисків між входами в сопла 7 і 8 і фронт зустрічі струменів, що минають із цих сопел 5 81667 переміститися убік керуючої порожнини 22, збільшитися опір на отворі перегородки 23 і зросте тиск у порожнині 22. Під впливом збільшеного тиску через отвори в ложементі 12 мембрана 13 прогнеться убік ложемента 11, перекриваючи сопло 27, керуюча витрата і тиск у керуючій порожнині 26 серводроселя 3 почнуть зменшуватися, поршень з голкою 4, під дією пружини 30, почне переміщатися на відкриття регулюємої магістралі і витрата через витратомірну трубку 1 почне збільшуватися. Процес буде тривати доти, поки перепад на трубці 1 зросте на таку ж величину, на яку збільшився перепад на трубці 2. При нових підвищених і однакових значеннях перепадів на трубках 1 і 2 співвідношення витрат буде колишнім, що й потрібно від регулятора. Якщо по якийсь причині, наприклад, збільшиться витрата через трубку 1, збільшиться перепад на трубці 1, що аналогічним образом приведе до збільшення керуючого тиску в порожнині 17 струминного елемента 6, при цьому через отвори в ложементі 11 підвищений тиск Комп’ютерна верстка В. Клюкін 6 прогне мембрану 13 від сопла, керуюча витрата в порожнину 26 серводроселя 3 почне зростати та поршень з голкою 4 буде переміщатися на перекриття регулюємої магістралі доти, поки на трубці 1 не відновиться колишнє настроєне значення перепаду і колишня витрата, тобто співвідношення витрат по трубках 1 і 2 залишиться колишнім, незмінним. При зменшенні витрат рідини по одному або іншому тракті процес регулювання відбувається аналогічним образом. Таким чином, завдяки наявності вимірювально-перетворюючого пристрою виконаного у вигляді двох струминних елементів та чутливого елементу-заслінки дозволяє забезпечити відсутність сил тертя і таким чином підвищити стабільність регулятора, а також його точність. Наявність приводу серводросселя який приводиться у дію тиском з вимірювальноперетворюючого пристрою дозволяє не застосовувати зовнішнє робоче тіло, що зменшує масу і габарити регулятора. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
