Вимірювальна котушка для дослідження магнітного поля плоского та циліндричного конденсатора

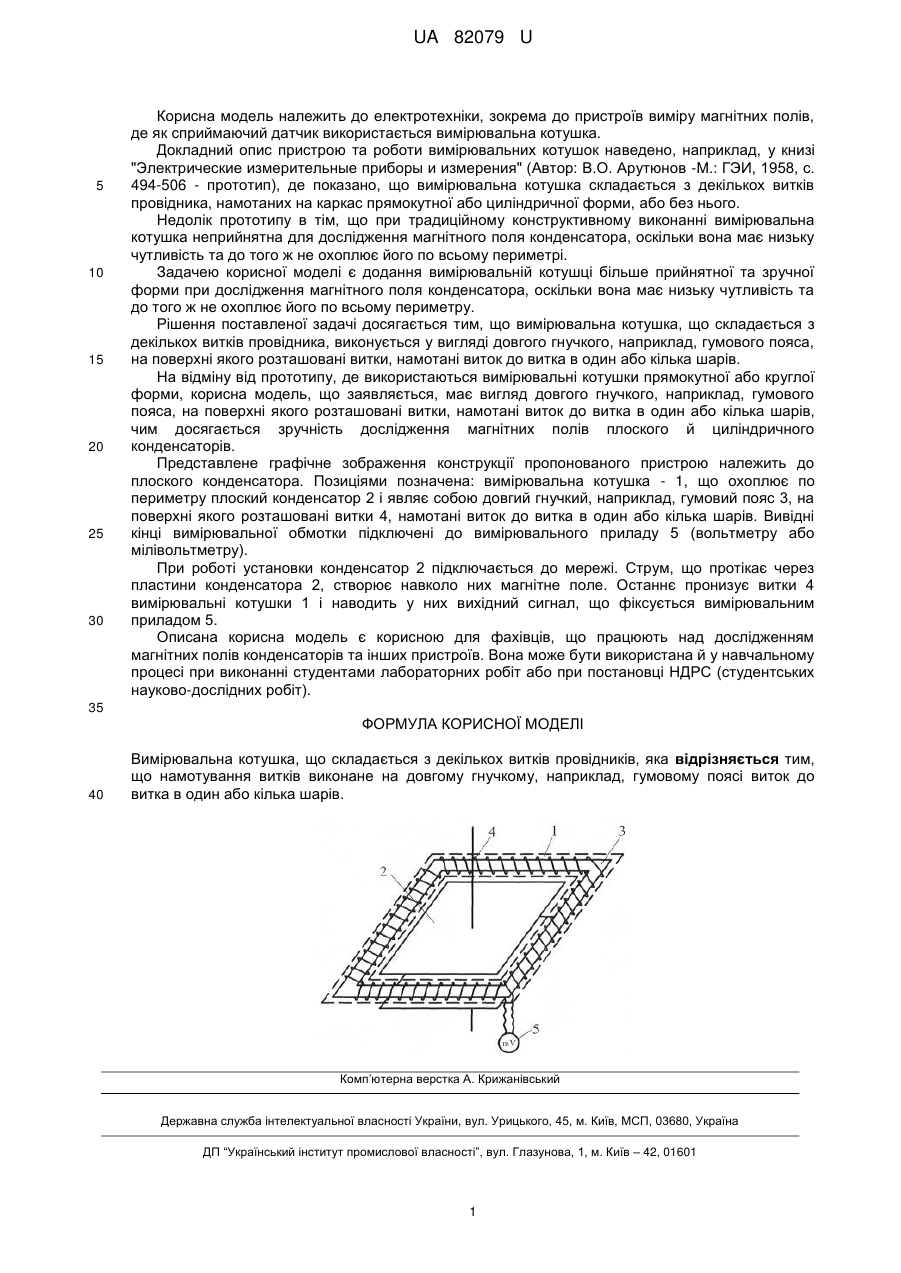

Реферат: Вимірювальна котушка складається з декількох витків провідників, намотування яких виконане на довгому гнучкому, наприклад, гумовому поясі виток до витка в один або кілька шарів. UA 82079 U (12) UA 82079 U UA 82079 U 5 10 15 20 25 30 Корисна модель належить до електротехніки, зокрема до пристроїв виміру магнітних полів, де як сприймаючий датчик використається вимірювальна котушка. Докладний опис пристрою та роботи вимірювальних котушок наведено, наприклад, у книзі "Электрические измерительные приборы и измерения" (Автор: В.О. Арутюнов -М.: ГЭИ, 1958, с. 494-506 - прототип), де показано, що вимірювальна котушка складається з декількох витків провідника, намотаних на каркас прямокутної або циліндричної форми, або без нього. Недолік прототипу в тім, що при традиційному конструктивному виконанні вимірювальна котушка неприйнятна для дослідження магнітного поля конденсатора, оскільки вона має низьку чутливість та до того ж не охоплює його по всьому периметрі. Задачею корисної моделі є додання вимірювальній котушці більше прийнятної та зручної форми при дослідження магнітного поля конденсатора, оскільки вона має низьку чутливість та до того ж не охоплює його по всьому периметру. Рішення поставленої задачі досягається тим, що вимірювальна котушка, що складається з декількох витків провідника, виконується у вигляді довгого гнучкого, наприклад, гумового пояса, на поверхні якого розташовані витки, намотані виток до витка в один або кілька шарів. На відміну від прототипу, де використаються вимірювальні котушки прямокутної або круглої форми, корисна модель, що заявляється, має вигляд довгого гнучкого, наприклад, гумового пояса, на поверхні якого розташовані витки, намотані виток до витка в один або кілька шарів, чим досягається зручність дослідження магнітних полів плоского й циліндричного конденсаторів. Представлене графічне зображення конструкції пропонованого пристрою належить до плоского конденсатора. Позиціями позначена: вимірювальна котушка - 1, що охоплює по периметру плоский конденсатор 2 і являє собою довгий гнучкий, наприклад, гумовий пояс 3, на поверхні якого розташовані витки 4, намотані виток до витка в один або кілька шарів. Вивідні кінці вимірювальної обмотки підключені до вимірювального приладу 5 (вольтметру або мілівольтметру). При роботі установки конденсатор 2 підключається до мережі. Струм, що протікає через пластини конденсатора 2, створює навколо них магнітне поле. Останнє пронизує витки 4 вимірювальні котушки 1 і наводить у них вихідний сигнал, що фіксується вимірювальним приладом 5. Описана корисна модель є корисною для фахівців, що працюють над дослідженням магнітних полів конденсаторів та інших пристроїв. Вона може бути використана й у навчальному процесі при виконанні студентами лабораторних робіт або при постановці НДРС (студентських науково-дослідних робіт). 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Вимірювальна котушка, що складається з декількох витків провідників, яка відрізняється тим, що намотування витків виконане на довгому гнучкому, наприклад, гумовому поясі виток до витка в один або кілька шарів. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
