Пристрій для виготовлення гвинтових заготовок

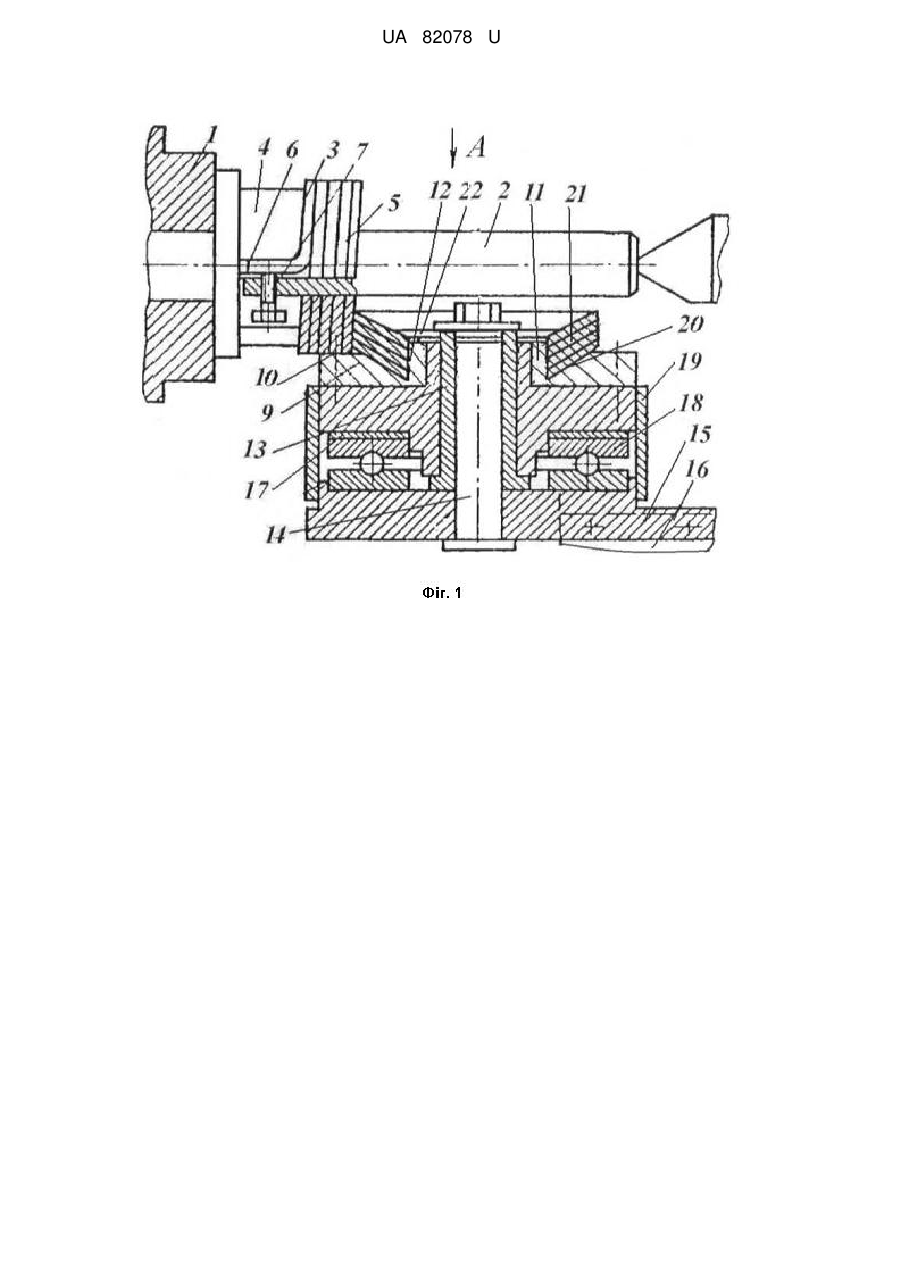

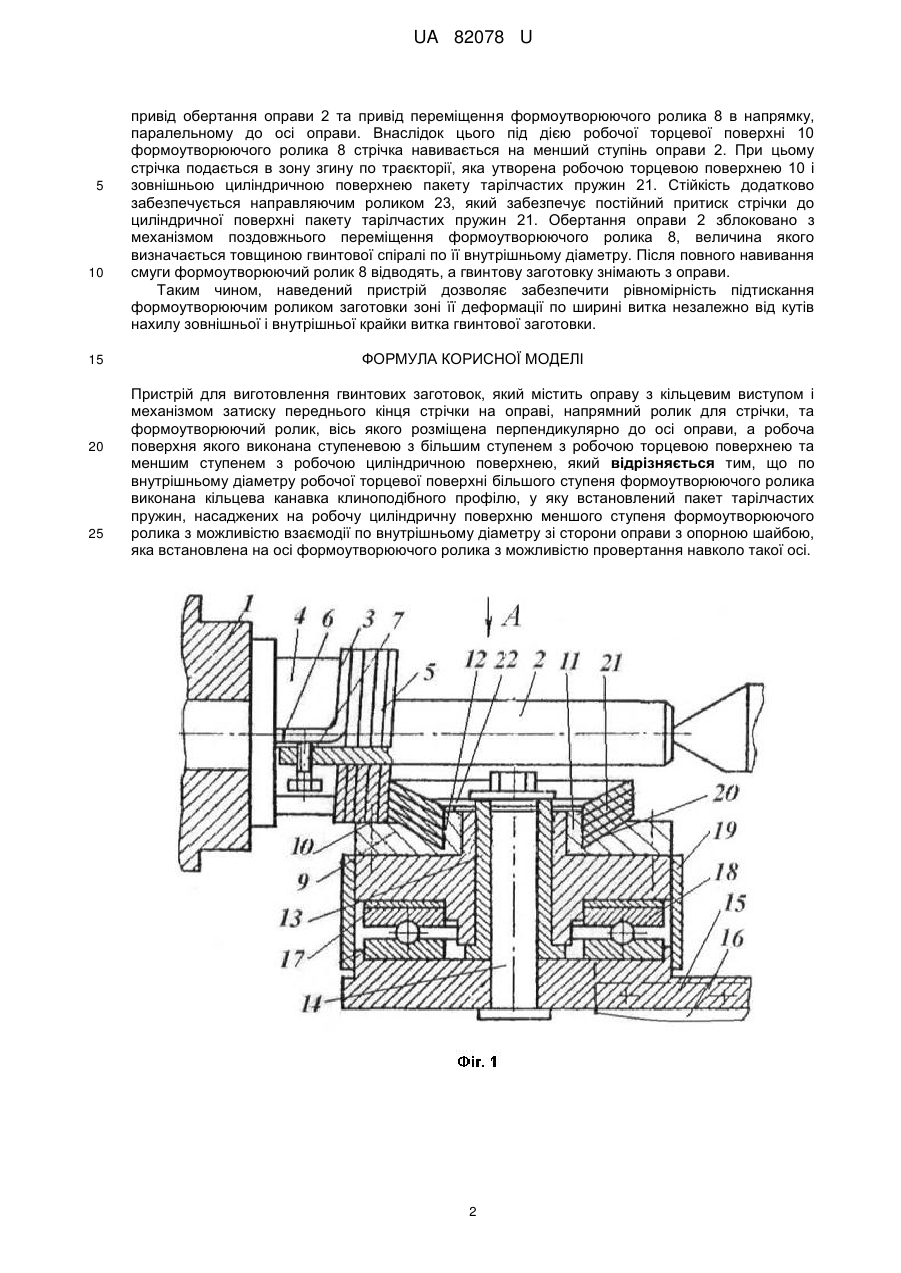

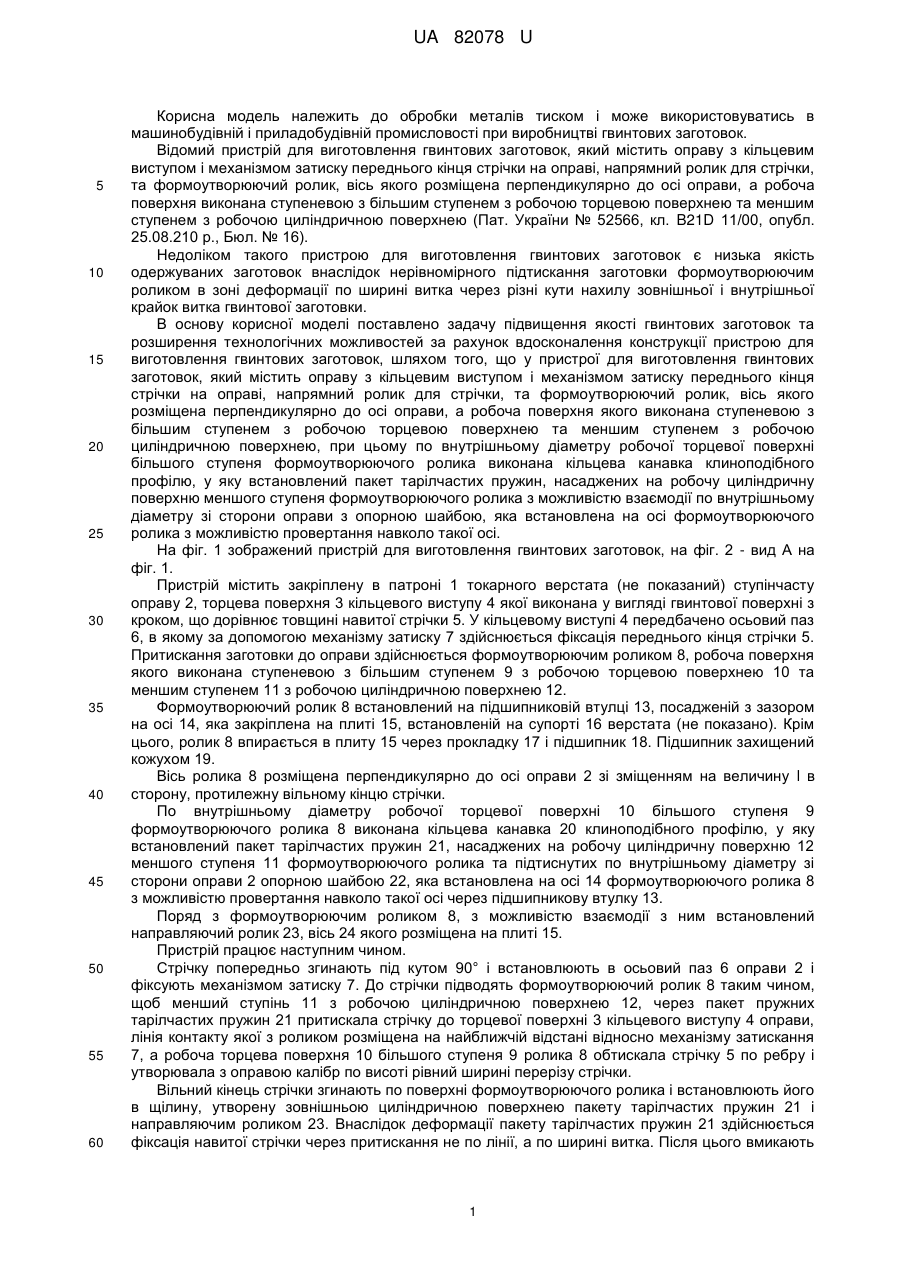

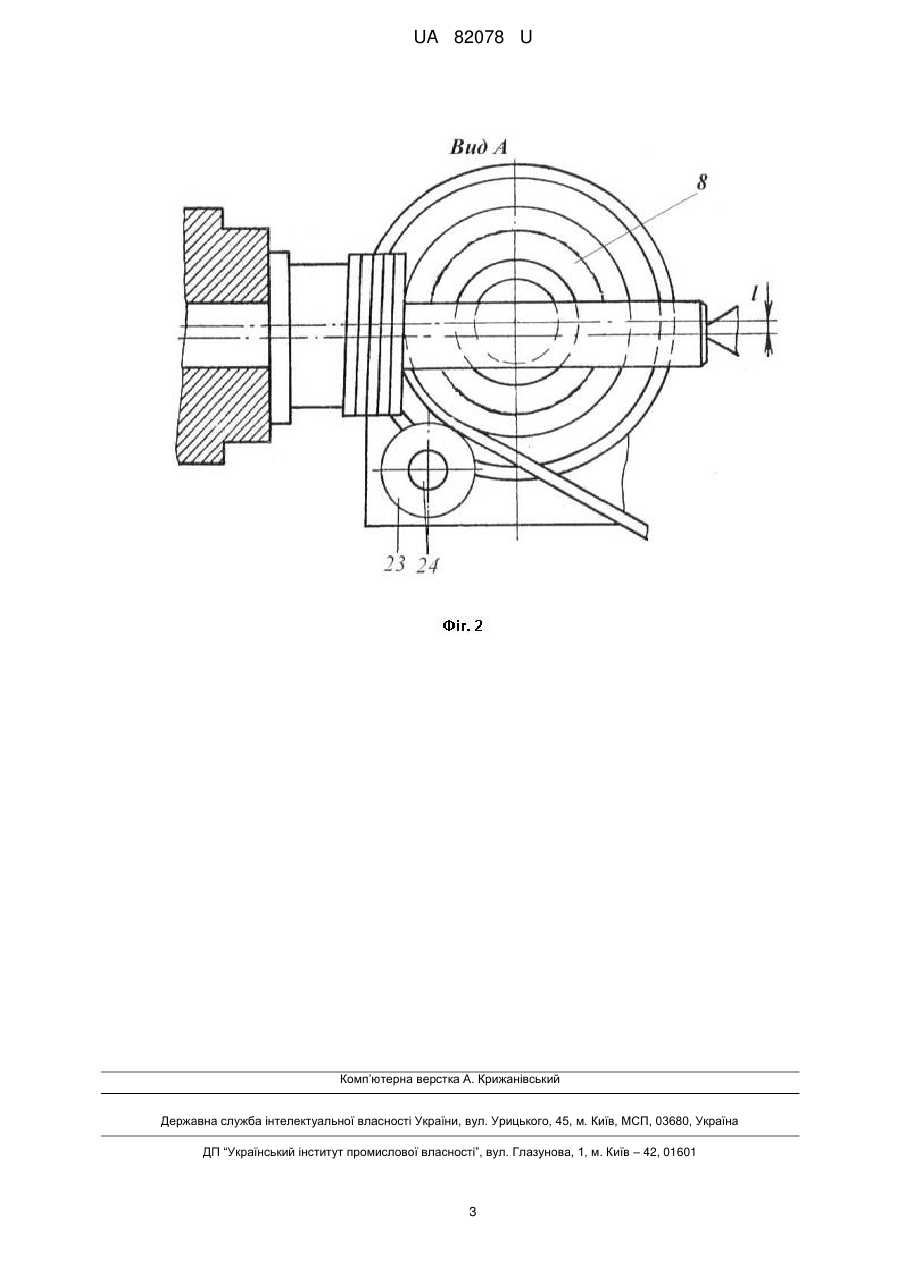

Реферат: UA 82078 U UA 82078 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до обробки металів тиском і може використовуватись в машинобудівній і приладобудівній промисловості при виробництві гвинтових заготовок. Відомий пристрій для виготовлення гвинтових заготовок, який містить оправу з кільцевим виступом і механізмом затиску переднього кінця стрічки на оправі, напрямний ролик для стрічки, та формоутворюючий ролик, вісь якого розміщена перпендикулярно до осі оправи, а робоча поверхня виконана ступеневою з більшим ступенем з робочою торцевою поверхнею та меншим ступенем з робочою циліндричною поверхнею (Пат. України № 52566, кл. B21D 11/00, опубл. 25.08.210 р., Бюл. № 16). Недоліком такого пристрою для виготовлення гвинтових заготовок є низька якість одержуваних заготовок внаслідок нерівномірного підтискання заготовки формоутворюючим роликом в зоні деформації по ширині витка через різні кути нахилу зовнішньої і внутрішньої крайок витка гвинтової заготовки. В основу корисної моделі поставлено задачу підвищення якості гвинтових заготовок та розширення технологічних можливостей за рахунок вдосконалення конструкції пристрою для виготовлення гвинтових заготовок, шляхом того, що у пристрої для виготовлення гвинтових заготовок, який містить оправу з кільцевим виступом і механізмом затиску переднього кінця стрічки на оправі, напрямний ролик для стрічки, та формоутворюючий ролик, вісь якого розміщена перпендикулярно до осі оправи, а робоча поверхня якого виконана ступеневою з більшим ступенем з робочою торцевою поверхнею та меншим ступенем з робочою циліндричною поверхнею, при цьому по внутрішньому діаметру робочої торцевої поверхні більшого ступеня формоутворюючого ролика виконана кільцева канавка клиноподібного профілю, у яку встановлений пакет тарілчастих пружин, насаджених на робочу циліндричну поверхню меншого ступеня формоутворюючого ролика з можливістю взаємодії по внутрішньому діаметру зі сторони оправи з опорною шайбою, яка встановлена на осі формоутворюючого ролика з можливістю провертання навколо такої осі. На фіг. 1 зображений пристрій для виготовлення гвинтових заготовок, на фіг. 2 - вид А на фіг. 1. Пристрій містить закріплену в патроні 1 токарного верстата (не показаний) ступінчасту оправу 2, торцева поверхня 3 кільцевого виступу 4 якої виконана у вигляді гвинтової поверхні з кроком, що дорівнює товщині навитої стрічки 5. У кільцевому виступі 4 передбачено осьовий паз 6, в якому за допомогою механізму затиску 7 здійснюється фіксація переднього кінця стрічки 5. Притискання заготовки до оправи здійснюється формоутворюючим роликом 8, робоча поверхня якого виконана ступеневою з більшим ступенем 9 з робочою торцевою поверхнею 10 та меншим ступенем 11 з робочою циліндричною поверхнею 12. Формоутворюючий ролик 8 встановлений на підшипниковій втулці 13, посадженій з зазором на осі 14, яка закріплена на плиті 15, встановленій на супорті 16 верстата (не показано). Крім цього, ролик 8 впирається в плиту 15 через прокладку 17 і підшипник 18. Підшипник захищений кожухом 19. Вісь ролика 8 розміщена перпендикулярно до осі оправи 2 зі зміщенням на величину l в сторону, протилежну вільному кінцю стрічки. По внутрішньому діаметру робочої торцевої поверхні 10 більшого ступеня 9 формоутворюючого ролика 8 виконана кільцева канавка 20 клиноподібного профілю, у яку встановлений пакет тарілчастих пружин 21, насаджених на робочу циліндричну поверхню 12 меншого ступеня 11 формоутворюючого ролика та підтиснутих по внутрішньому діаметру зі сторони оправи 2 опорною шайбою 22, яка встановлена на осі 14 формоутворюючого ролика 8 з можливістю провертання навколо такої осі через підшипникову втулку 13. Поряд з формоутворюючим роликом 8, з можливістю взаємодії з ним встановлений направляючий ролик 23, вісь 24 якого розміщена на плиті 15. Пристрій працює наступним чином. Стрічку попередньо згинають під кутом 90° і встановлюють в осьовий паз 6 оправи 2 і фіксують механізмом затиску 7. До стрічки підводять формоутворюючий ролик 8 таким чином, щоб менший ступінь 11 з робочою циліндричною поверхнею 12, через пакет пружних тарілчастих пружин 21 притискала стрічку до торцевої поверхні 3 кільцевого виступу 4 оправи, лінія контакту якої з роликом розміщена на найближчій відстані відносно механізму затискання 7, а робоча торцева поверхня 10 більшого ступеня 9 ролика 8 обтискала стрічку 5 по ребру і утворювала з оправою калібр по висоті рівний ширині перерізу стрічки. Вільний кінець стрічки згинають по поверхні формоутворюючого ролика і встановлюють його в щілину, утворену зовнішньою циліндричною поверхнею пакету тарілчастих пружин 21 і направляючим роликом 23. Внаслідок деформації пакету тарілчастих пружин 21 здійснюється фіксація навитої стрічки через притискання не по лінії, а по ширині витка. Після цього вмикають 1 UA 82078 U 5 10 15 20 25 привід обертання оправи 2 та привід переміщення формоутворюючого ролика 8 в напрямку, паралельному до осі оправи. Внаслідок цього під дією робочої торцевої поверхні 10 формоутворюючого ролика 8 стрічка навивається на менший ступінь оправи 2. При цьому стрічка подається в зону згину по траєкторії, яка утворена робочою торцевою поверхнею 10 і зовнішньою циліндричною поверхнею пакету тарілчастих пружин 21. Стійкість додатково забезпечується направляючим роликом 23, який забезпечує постійний притиск стрічки до циліндричної поверхні пакету тарілчастих пружин 21. Обертання оправи 2 зблоковано з механізмом поздовжнього переміщення формоутворюючого ролика 8, величина якого визначається товщиною гвинтової спіралі по її внутрішньому діаметру. Після повного навивання смуги формоутворюючий ролик 8 відводять, а гвинтову заготовку знімають з оправи. Таким чином, наведений пристрій дозволяє забезпечити рівномірність підтискання формоутворюючим роликом заготовки зоні її деформації по ширині витка незалежно від кутів нахилу зовнішньої і внутрішньої крайки витка гвинтової заготовки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для виготовлення гвинтових заготовок, який містить оправу з кільцевим виступом і механізмом затиску переднього кінця стрічки на оправі, напрямний ролик для стрічки, та формоутворюючий ролик, вісь якого розміщена перпендикулярно до осі оправи, а робоча поверхня якого виконана ступеневою з більшим ступенем з робочою торцевою поверхнею та меншим ступенем з робочою циліндричною поверхнею, який відрізняється тим, що по внутрішньому діаметру робочої торцевої поверхні більшого ступеня формоутворюючого ролика виконана кільцева канавка клиноподібного профілю, у яку встановлений пакет тарілчастих пружин, насаджених на робочу циліндричну поверхню меншого ступеня формоутворюючого ролика з можливістю взаємодії по внутрішньому діаметру зі сторони оправи з опорною шайбою, яка встановлена на осі формоутворюючого ролика з можливістю провертання навколо такої осі. 2 UA 82078 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
