Термоелектричний стіл

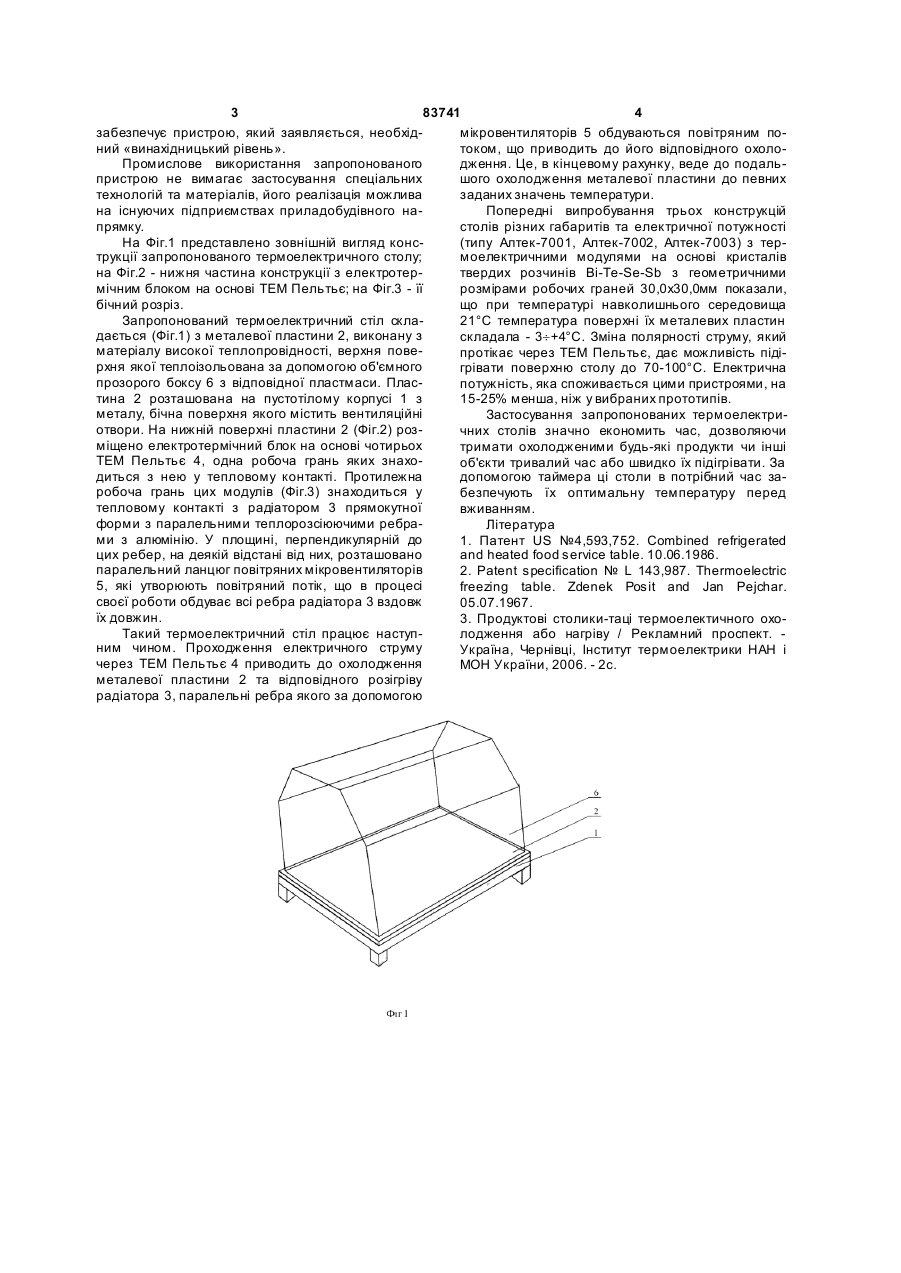

Термоелектричний стіл для охолодження, підігріву або термостатування різних продуктів або медичних препаратів на основі металевої пластини із теплоізольованою об'ємним прозорим боксом верхньою поверхнею та електротермічного блока, виготовленого на основі термоелектричного модуля (ТЕМ) Пельтьє та розташованого на її нижній поверхні, який відрізняється тим, що містить паралельний ланцюг повітряних мікровентиляторів, які створюють потік повітря, направлений вздовж довжини паралельно розташованих ребер радіатора прямокутної форми, та встановлені у площині, перпендикулярній до ребер радіатора на деякій відстані. (19) (21) a200611458 (22) 31.10.2006 (24) 11.08.2008 (46) 11.08.2008, Бюл.№ 15, 2008 р. (72) АНАТИЧУК ЛУК'ЯН ІВАНОВИЧ, U A (73) ІНСТИТУТ ТЕРМОЕЛЕКТРИКИ, UA (56) SU 1764094, 23.09.1992 RU 9511 U1, 16.03.1999 US 4593752, 10.06.1986 US 3194024, 13.07.1965 GB 1143987, 26.02.1969 JP 2001221551, 17.08.2001 KR 20050017406, 22.02.2005 3 83741 4 забезпечує пристрою, який заявляється, необхідмікровентиляторів 5 обдуваються повітряним поний «винахідницький рівень». током, що приводить до його відповідного охолоПромислове використання запропонованого дження. Це, в кінцевому рахунку, веде до подальпристрою не вимагає застосування спеціальних шого охолодження металевої пластини до певних технологій та матеріалів, його реалізація можлива заданих значень температури. на існуючих підприємствах приладобудівного наПопередні випробування трьох конструкцій прямку. столів різних габаритів та електричної потужності На Фіг.1 представлено зовнішній вигляд конс(типу Алтек-7001, Алтек-7002, Алтек-7003) з тертрукції запропонованого термоелектричного столу; моелектричними модулями на основі кристалів на Фіг.2 - нижня частина конструкції з електротертвердих розчинів Bi-Te-Se-Sb з геометричними мічним блоком на основі ТЕМ Пельтьє; на Фіг.3 - її розмірами робочих граней 30,0x30,0мм показали, бічний розріз. що при температурі навколишнього середовища Запропонований термоелектричний стіл скла21°C температура поверхні їх металевих пластин дається (Фіг.1) з металевої пластини 2, виконану з складала - 3¸+4°С. Зміна полярності струму, який матеріалу високої теплопровідності, верхня повепротікає через ТЕМ Пельтьє, дає можливість підірхня якої теплоізольована за допомогою об'ємного грівати поверхню столу до 70-100°C. Електрична прозорого боксу 6 з відповідної пластмаси. Пласпотужність, яка споживається цими пристроями, на тина 2 розташована на пустотілому корпусі 1 з 15-25% менша, ніж у вибраних прототипів. металу, бічна поверхня якого містить вентиляційні Застосування запропонованих термоелектриотвори. На нижній поверхні пластини 2 (Фіг.2) розчних столів значно економить час, дозволяючи міщено електротермічний блок на основі чотирьох тримати охолодженими будь-які продукти чи інші ТЕМ Пельтьє 4, одна робоча грань яких знахооб'єкти тривалий час або швидко їх підігрівати. За диться з нею у тепловому контакті. Протилежна допомогою таймера ці столи в потрібний час заробоча грань цих модулів (Фіг.3) знаходиться у безпечують їх оптимальну температуру перед тепловому контакті з радіатором 3 прямокутної вживанням. форми з паралельними теплорозсіюючими ребраЛітература ми з алюмінію. У площині, перпендикулярній до 1. Патент US №4,593,752. Combined refrigerated цих ребер, на деякій відстані від них, розташовано and heated food service table. 10.06.1986. паралельний ланцюг повітряних мікровентиляторів 2. Patent specification № L 143,987. Thermoelectric 5, які утворюють повітряний потік, що в процесі freezing table. Zdenek Posit and Jan Pejchar. своєї роботи обдуває всі ребра радіатора 3 вздовж 05.07.1967. їх довжин. 3. Продуктові столики-таці термоелектичного охоТакий термоелектричний стіл працює наступлодження або нагріву / Рекламний проспект. ним чином. Проходження електричного струму Україна, Чернівці, Інститут термоелектрики HAH і через ТЕМ Пельтьє 4 приводить до охолодження MOH України, 2006. - 2с. металевої пластини 2 та відповідного розігріву радіатора 3, паралельні ребра якого за допомогою 5 Комп’ютерна в ерстка О. Гапоненко 83741 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
