Вітроелектроустановка

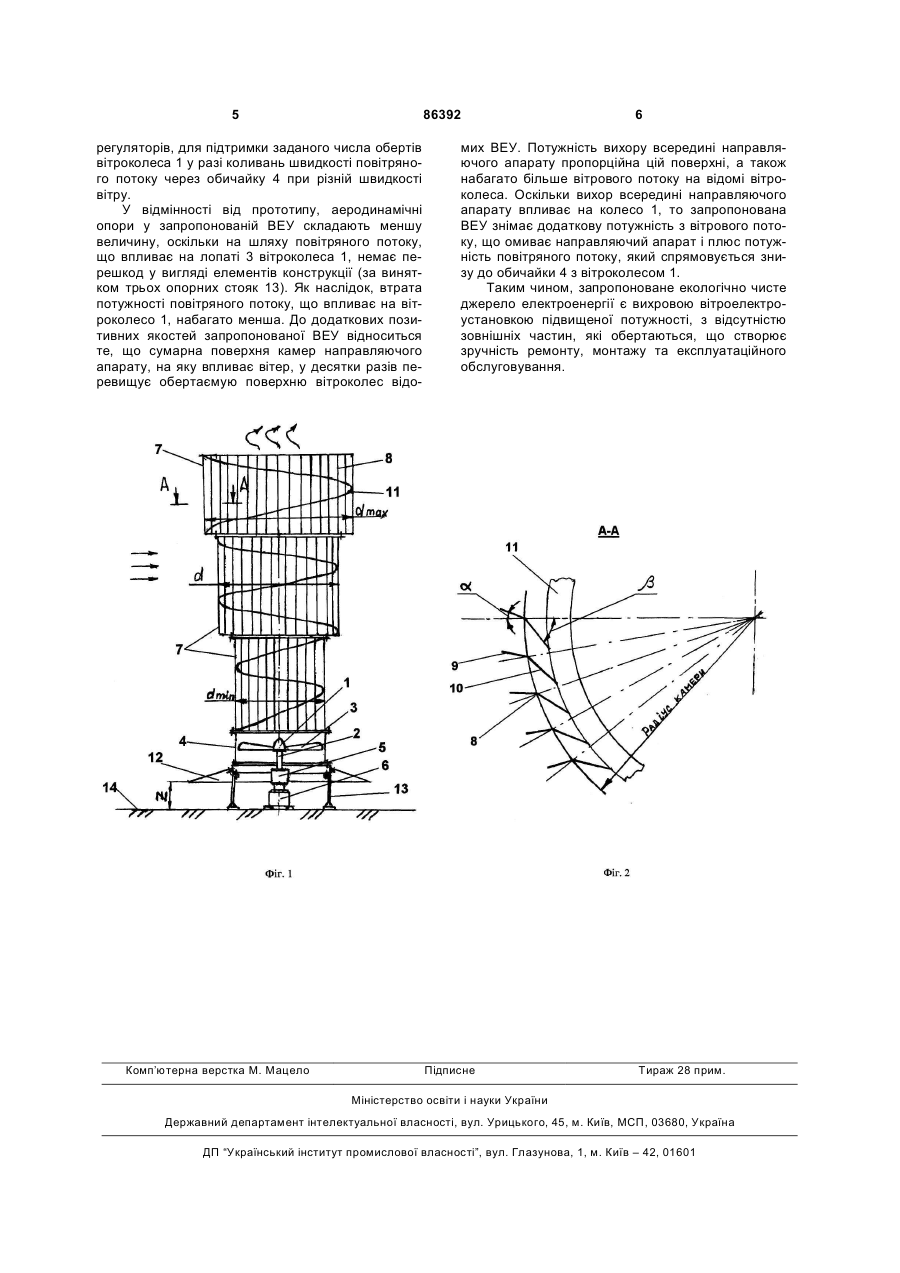

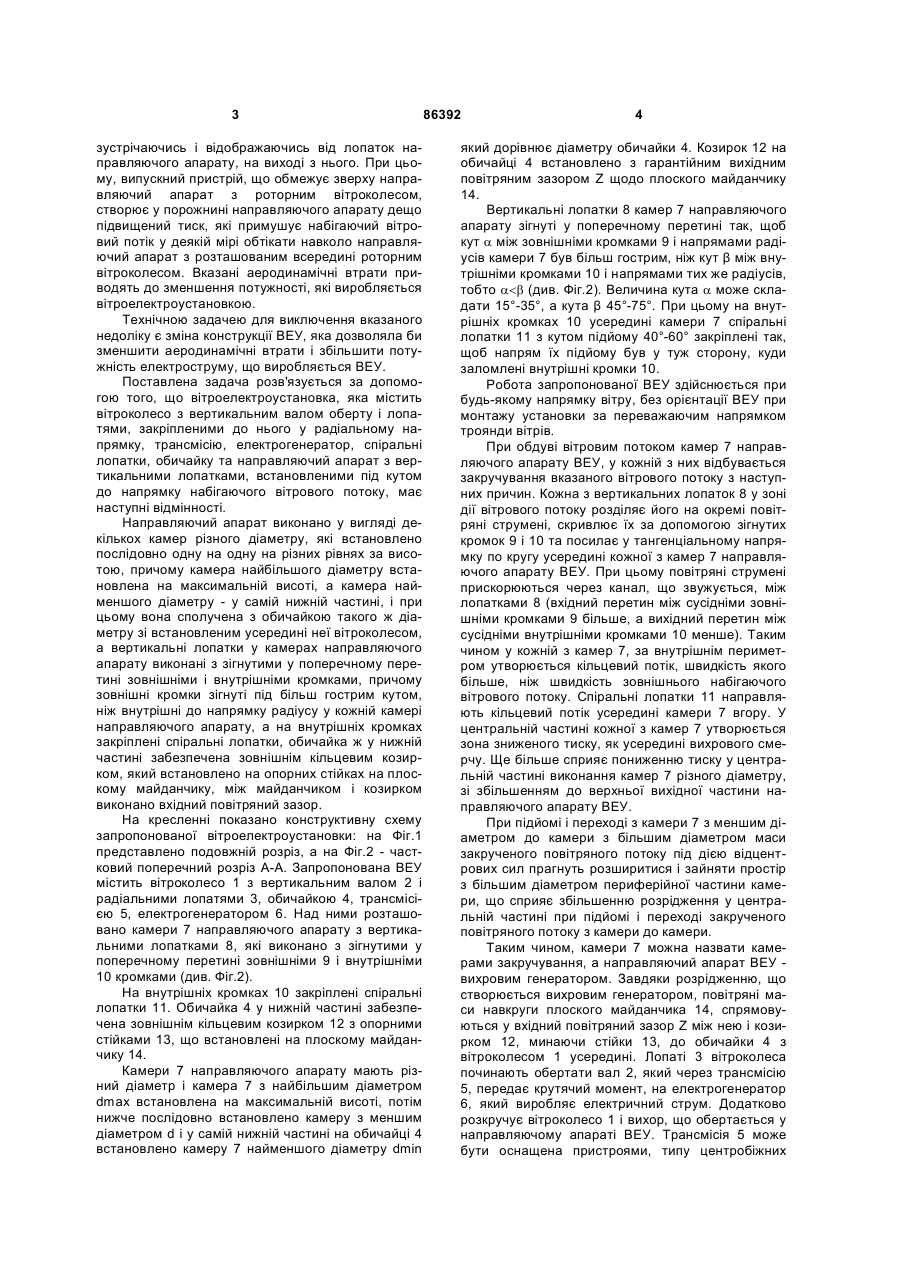

Вітроелектроустановка, що містить вітроколесо з вертикальним валом обертання і лопатями, закріпленими до нього у радіальному напрямку, трансмісію, електрогенератор, спіральні лопатки, C2 1 3 зустрічаючись і відображаючись від лопаток направляючого апарату, на виході з нього. При цьому, випускний пристрій, що обмежує зверху направляючий апарат з роторним вітроколесом, створює у порожнині направляючого апарату дещо підвищений тиск, які примушує набігаючий вітровий потік у деякій мірі обтікати навколо направляючий апарат з розташованим всередині роторним вітроколесом. Вказані аеродинамічні втрати приводять до зменшення потужності, які виробляється вітроелектроустановкою. Технічною задачею для виключення вказаного недоліку є зміна конструкції ВЕУ, яка дозволяла би зменшити аеродинамічні втрати і збільшити потужність електроструму, що виробляється ВЕУ. Поставлена задача розв'язується за допомогою того, що вітроелектроустановка, яка містить вітроколесо з вертикальним валом оберту і лопатями, закріпленими до нього у радіальному напрямку, трансмісію, електрогенератор, спіральні лопатки, обичайку та направляючий апарат з вертикальними лопатками, встановленими під кутом до напрямку набігаючого вітрового потоку, має наступні відмінності. Направляючий апарат виконано у вигляді декількох камер різного діаметру, які встановлено послідовно одну на одну на різних рівнях за висотою, причому камера найбільшого діаметру встановлена на максимальній висоті, а камера найменшого діаметру - у самій нижній частині, і при цьому вона сполучена з обичайкою такого ж діаметру зі встановленим усередині неї вітроколесом, а вертикальні лопатки у камерах направляючого апарату виконані з зігнутими у поперечному перетині зовнішніми і внутрішніми кромками, причому зовнішні кромки зігнуті під більш гострим кутом, ніж внутрішні до напрямку радіусу у кожній камері направляючого апарату, а на внутрішніх кромках закріплені спіральні лопатки, обичайка ж у нижній частині забезпечена зовнішнім кільцевим козирком, який встановлено на опорних стійках на плоскому майданчику, між майданчиком і козирком виконано вхідний повітряний зазор. На кресленні показано конструктивну схему запропонованої вітроелектроустановки: на Фіг.1 представлено подовжній розріз, а на Фіг.2 - частковий поперечний розріз А-А. Запропонована ВЕУ містить вітроколесо 1 з вертикальним валом 2 і радіальними лопатями 3, обичайкою 4, трансмісією 5, електрогенератором 6. Над ними розташовано камери 7 направляючого апарату з вертикальними лопатками 8, які виконано з зігнутими у поперечному перетині зовнішніми 9 і внутрішніми 10 кромками (див. Фіг.2). На внутрішніх кромках 10 закріплені спіральні лопатки 11. Обичайка 4 у нижній частині забезпечена зовнішнім кільцевим козирком 12 з опорними стійками 13, що встановлені на плоскому майданчику 14. Камери 7 направляючого апарату мають різний діаметр і камера 7 з найбільшим діаметром dmax встановлена на максимальній висоті, потім нижче послідовно встановлено камеру з меншим діаметром d і у самій нижній частині на обичайці 4 встановлено камеру 7 найменшого діаметру dmin 86392 4 який дорівнює діаметру обичайки 4. Козирок 12 на обичайці 4 встановлено з гарантійним вихідним повітряним зазором Ζ щодо плоского майданчику 14. Вертикальні лопатки 8 камер 7 направляючого апарату зігнуті у поперечному перетині так, щоб кут a між зовнішніми кромками 9 і напрямами радіусів камери 7 був більш гострим, ніж кут β між внутрішніми кромками 10 і напрямами тих же радіусів, тобто a
