Пристрій регулювання натягу у шпиндельному вузлі

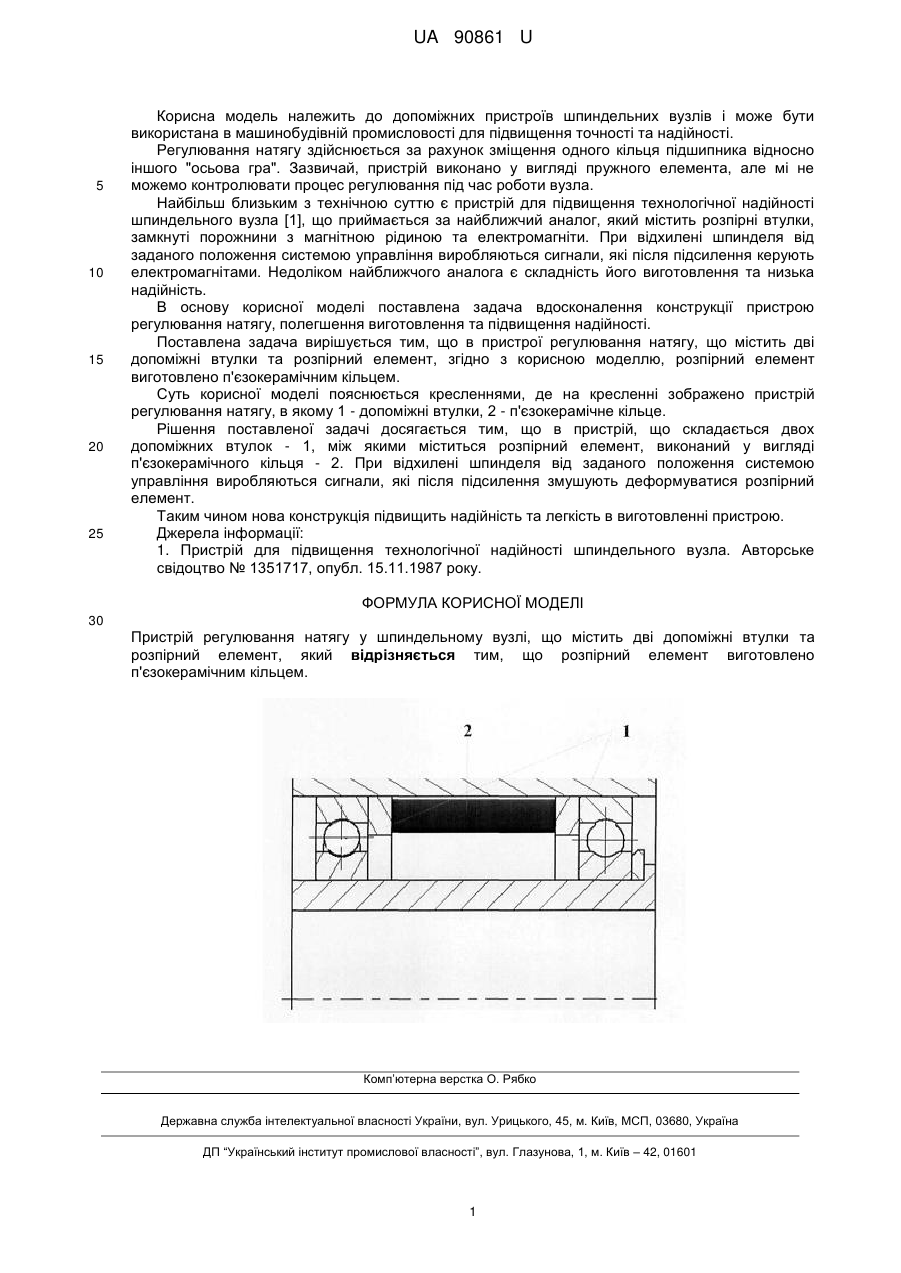

Реферат: Пристрій регулювання натягу у шпиндельному вузлі, що містить дві допоміжні втулки та розпірний елемент. Розпірний елемент виготовлено п'єзокерамічним кільцем. UA 90861 U (54) ПРИСТРІЙ РЕГУЛЮВАННЯ НАТЯГУ У ШПИНДЕЛЬНОМУ ВУЗЛІ UA 90861 U UA 90861 U 5 10 15 20 25 Корисна модель належить до допоміжних пристроїв шпиндельних вузлів і може бути використана в машинобудівній промисловості для підвищення точності та надійності. Регулювання натягу здійснюється за рахунок зміщення одного кільця підшипника відносно іншого "осьова гра". Зазвичай, пристрій виконано у вигляді пружного елемента, але мі не можемо контролювати процес регулювання під час роботи вузла. Найбільш близьким з технічною суттю є пристрій для підвищення технологічної надійності шпиндельного вузла [1], що приймається за найближчий аналог, який містить розпірні втулки, замкнуті порожнини з магнітною рідиною та електромагніти. При відхилені шпинделя від заданого положення системою управління виробляються сигнали, які після підсилення керують електромагнітами. Недоліком найближчого аналога є складність його виготовлення та низька надійність. В основу корисної моделі поставлена задача вдосконалення конструкції пристрою регулювання натягу, полегшення виготовлення та підвищення надійності. Поставлена задача вирішується тим, що в пристрої регулювання натягу, що містить дві допоміжні втулки та розпірний елемент, згідно з корисною моделлю, розпірний елемент виготовлено п'єзокерамічним кільцем. Суть корисної моделі пояснюється кресленнями, де на кресленні зображено пристрій регулювання натягу, в якому 1 - допоміжні втулки, 2 - п'єзокерамічне кільце. Рішення поставленої задачі досягається тим, що в пристрій, що складається двох допоміжних втулок - 1, між якими міститься розпірний елемент, виконаний у вигляді п'єзокерамічного кільця - 2. При відхилені шпинделя від заданого положення системою управління виробляються сигнали, які після підсилення змушують деформуватися розпірний елемент. Таким чином нова конструкція підвищить надійність та легкість в виготовленні пристрою. Джерела інформації: 1. Пристрій для підвищення технологічної надійності шпиндельного вузла. Авторське свідоцтво № 1351717, опубл. 15.11.1987 року. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 30 Пристрій регулювання натягу у шпиндельному вузлі, що містить дві допоміжні втулки та розпірний елемент, який відрізняється тим, що розпірний елемент виготовлено п'єзокерамічним кільцем. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
