Пристрій для установки і центрування візирної труби на фланці вала

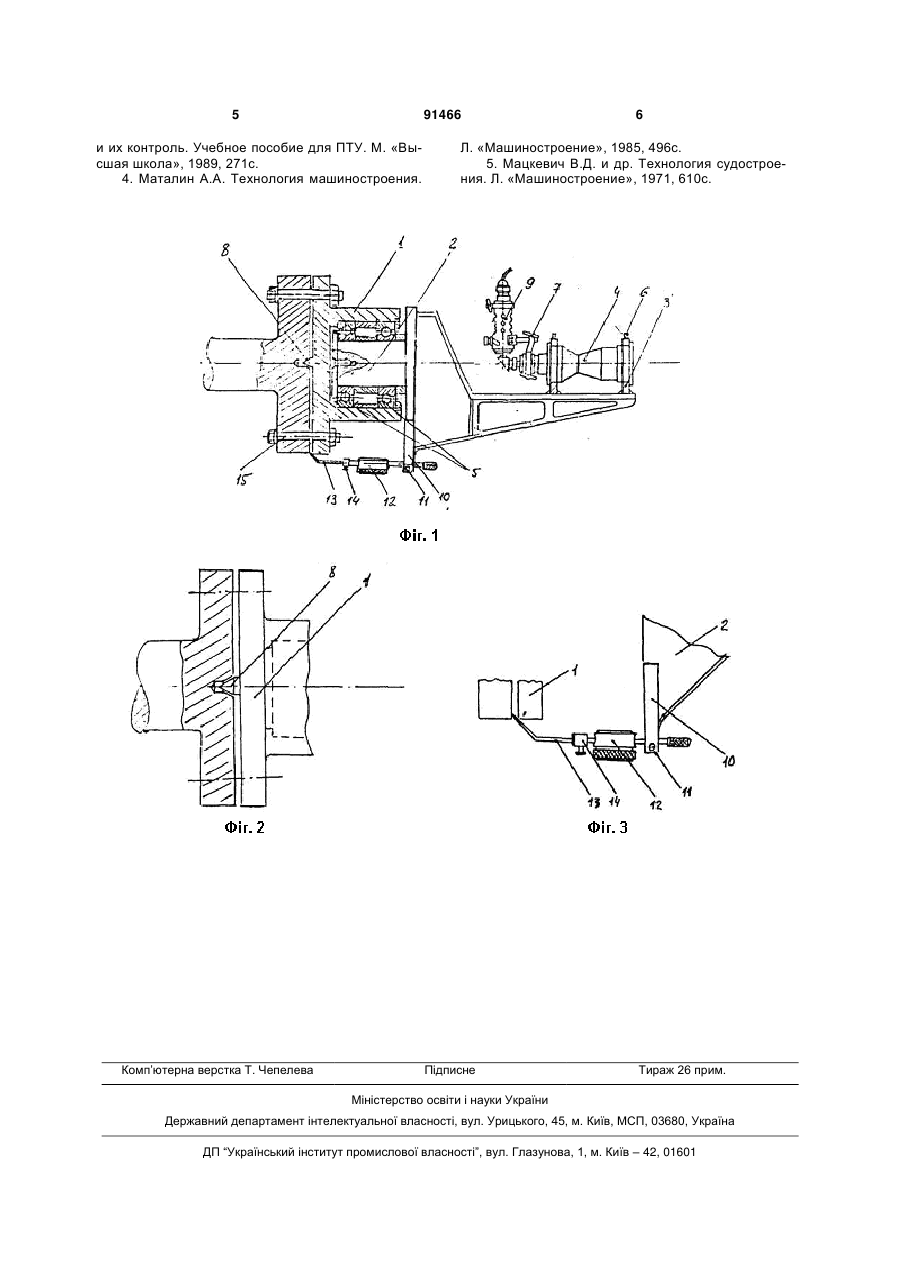

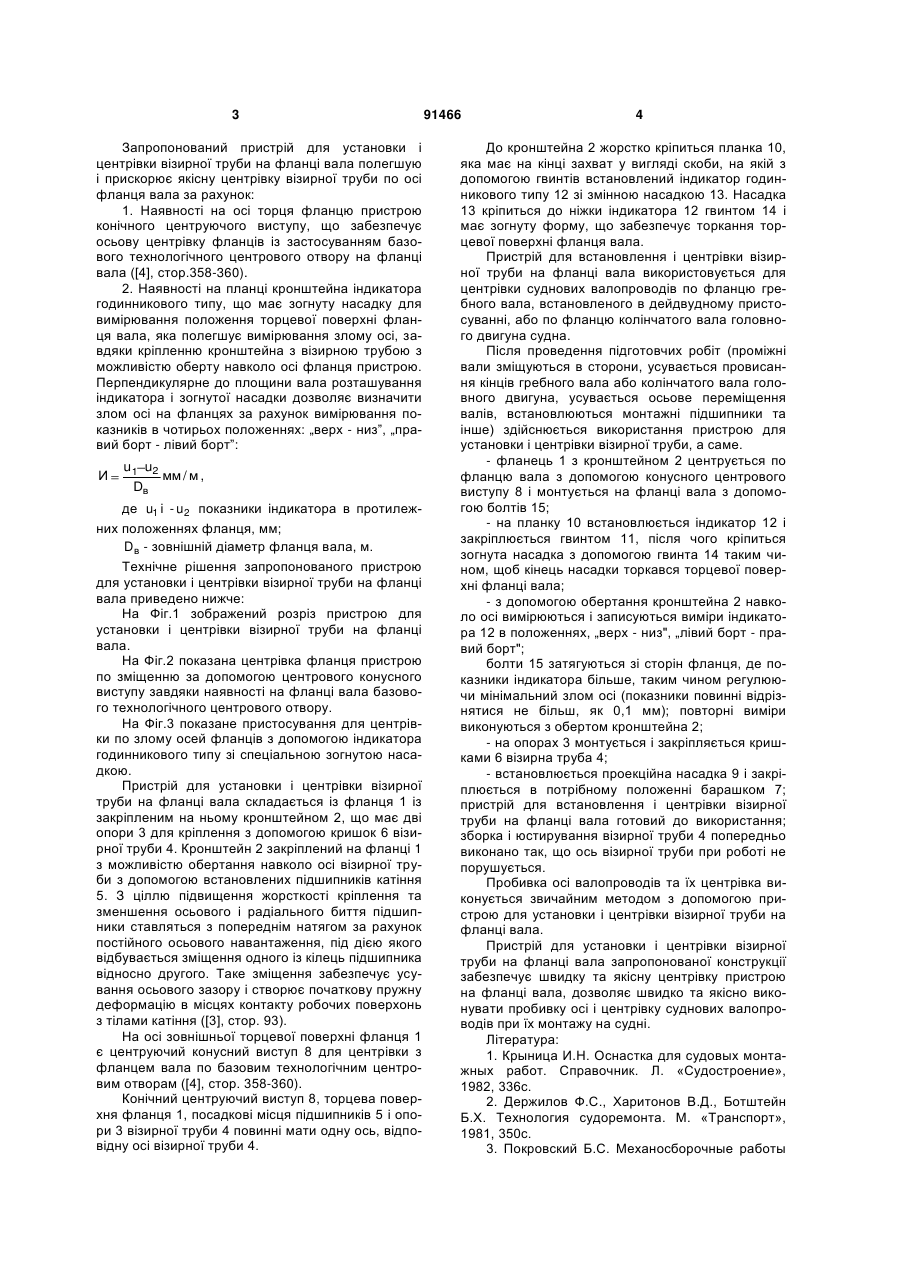

1. Пристрій для установки і центрування візирної труби на фланці вала, що містить фланець із закріпленим на ньому кронштейном, на якому закріплені опори для кріплення візирної труби, який відрізняється тим, що торцева поверхня фланця оснащена по його осі центруючим конусним виступом, відповідним розмірам базового технологічного центрового отвору на фланці суднового вала. 2. Пристрій за п.1, який відрізняється тим, що кронштейн, закріплений на фланці з можливістю обертання навколо осі візирної труби, має пристосування для кріплення індикатора з зігнутою насадкою для вимірювання злому осі на фланцях вала та пристрою. Винахід відноситься до галузі машинобудування, переважно для оптичної центрівки валопроводів під час їх монтажу в суднобудуванні і судноремонті. В сучасному суднобудуванні і судноремонті під час монтажу валопроводів їх центрівка виконується оптичним методом за допомогою візирної труби, яка встановлюється на спеціальному пристосуванні. Відомо декілька конструкцій пристосувань ([1], cтop.130-133), що містять фланець з жорстко закріпленим кронштейном, який має опори для кріплення візирної труби. Фланець має регулювальні гвинти, що дозволяють відцентрувати візирну трубу по осі центруємого вала. Фланець кронштейна закріплений на фланці вала чотирма болтами. Центрівка фланців вала і пристосування виконується по зломам і зміщенням. Візиру трубу під час центрівки на торці вала переміщують за рахунок нахилу кронштейна за допомогою регулювальних болтів. Відомі удосконалені конструкції пристосувань ([1], cтop. 138-141) для різних типів візирних труб, які досить складні у виготовленні. Відоме пристосування для визначення зміщення та злому осей валопроводів, яке складається із косинця, на якому за допомогою скоби і гвинтів встановлений індикатор годинникового типу зі змінною насадкою ([1], cтop.149). Насадка виготовлена зі скосом 11°20' і кріпиться до ніжки індикатора затискним гвинтом. Недоліком цього пристосування є суб'єктивність вимірів, що залежать від досвіду робочого, що встановлює вручну це пристосування в чотирьох положеннях фланцю, для чого необхідно провертати вал. Тому на практиці це пристосування не знайшло застосування. Перевага віддана вимірювання злому за допомогою щупів. Широко застосовується пристрій для встановлення і центрівки візирної труби на фланці вала, просте та зручне в експлуатації, ([2], cтop.312-317), яке і приймаємо за прототип. Основним недоліком пристроїв для установки і центрівки візирної труби на фланці вала (гребного вала або колінчатого вала двигуна в залежності від бази, відносно якої виконується оптична центрівка валопроводів). Центрівка фланців по зломам і зміщенням досить складна операція, що потребує високої точності вимірів ([5], стор. 521528) і багатьох необхідних для цього інструментів. Від якості центрівки осі візирної труби по фланцю вала залежить трудомісткість і тривалість якісного монтажу валопроводів судна. (19) UA (11) 91466 (13) C2 (21) a200908037 (22) 30.07.2009 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) БАГНО АНАТОЛІЙ МИКОЛАЙОВИЧ (73) БАГНО АНАТОЛІЙ МИКОЛАЙОВИЧ (56) CN, 101464128 A, 24.06.2009 DE, 102005029575 A1, 28.12.2006 SU, 1280303 A1, 30.12.1986 SU, 1820193 A1, 07.06.1993 UA, 24232 A, 30.10.1998 US, 3834032, 10.09.1974 Держилов Ф.С., Харитонов В.Д., Ботштейн Б.Х. Технология судоремонта. - М.: Транспорт, 1981. С.312-317 3 Запропонований пристрій для установки і центрівки візирної труби на фланці вала полегшую і прискорює якісну центрівку візирної труби по осі фланця вала за рахунок: 1. Наявності на осі торця фланцю пристрою конічного центруючого виступу, що забезпечує осьову центрівку фланців із застосуванням базового технологічного центрового отвору на фланці вала ([4], стор.358-360). 2. Наявності на планці кронштейна індикатора годинникового типу, що має зогнуту насадку для вимірювання положення торцевої поверхні фланця вала, яка полегшує вимірювання злому осі, завдяки кріпленню кронштейна з візирною трубою з можливістю оберту навколо осі фланця пристрою. Перпендикулярне до площини вала розташування індикатора і зогнутої насадки дозволяє визначити злом осі на фланцях за рахунок вимірювання показників в чотирьох положеннях: „верх - низ”, „правий борт - лівий борт”: И u 1 u2 Dв мм / м , де u1 і - u2 показники індикатора в протилежних положеннях фланця, мм; Dв - зовнішній діаметр фланця вала, м. Технічне рішення запропонованого пристрою для установки і центрівки візирної труби на фланці вала приведено нижче: На Фіг.1 зображений розріз пристрою для установки і центрівки візирної труби на фланці вала. На Фіг.2 показана центрівка фланця пристрою по зміщенню за допомогою центрового конусного виступу завдяки наявності на фланці вала базового технологічного центрового отвору. На Фіг.3 показане пристосування для центрівки по злому осей фланців з допомогою індикатора годинникового типу зі спеціальною зогнутою насадкою. Пристрій для установки і центрівки візирної труби на фланці вала складається із фланця 1 із закріпленим на ньому кронштейном 2, що має дві опори 3 для кріплення з допомогою кришок 6 візирної труби 4. Кронштейн 2 закріплений на фланці 1 з можливістю обертання навколо осі візирної труби з допомогою встановлених підшипників катіння 5. З ціллю підвищення жорсткості кріплення та зменшення осьового і радіального биття підшипники ставляться з попереднім натягом за рахунок постійного осьового навантаження, під дією якого відбувається зміщення одного із кілець підшипника відносно другого. Таке зміщення забезпечує усування осьового зазору і створює початкову пружну деформацію в місцях контакту робочих поверхонь з тілами катіння ([3], cтop. 93). На осі зовнішньої торцевої поверхні фланця 1 є центруючий конусний виступ 8 для центрівки з фланцем вала по базовим технологічним центровим отворам ([4], cтop. 358-360). Конічний центруючий виступ 8, торцева поверхня фланця 1, посадкові місця підшипників 5 і опори 3 візирної труби 4 повинні мати одну ось, відповідну осі візирної труби 4. 91466 4 До кронштейна 2 жорстко кріпиться планка 10, яка має на кінці захват у вигляді скоби, на якій з допомогою гвинтів встановлений індикатор годинникового типу 12 зі змінною насадкою 13. Насадка 13 кріпиться до ніжки індикатора 12 гвинтом 14 і має зогнуту форму, що забезпечує торкання торцевої поверхні фланця вала. Пристрій для встановлення і центрівки візирної труби на фланці вала використовується для центрівки суднових валопроводів по фланцю гребного вала, встановленого в дейдвудному пристосуванні, або по фланцю колінчатого вала головного двигуна судна. Після проведення підготовчих робіт (проміжні вали зміщуються в сторони, усувається провисання кінців гребного вала або колінчатого вала головного двигуна, усувається осьове переміщення валів, встановлюються монтажні підшипники та інше) здійснюється використання пристрою для установки і центрівки візирної труби, а саме. - фланець 1 з кронштейном 2 центрується по фланцю вала з допомогою конусного центрового виступу 8 і монтується на фланці вала з допомогою болтів 15; - на планку 10 встановлюється індикатор 12 і закріплюється гвинтом 11, після чого кріпиться зогнута насадка з допомогою гвинта 14 таким чином, щоб кінець насадки торкався торцевої поверхні фланці вала; - з допомогою обертання кронштейна 2 навколо осі вимірюються і записуються виміри індикатора 12 в положеннях, „верх - низ", „лівий борт - правий борт"; болти 15 затягуються зі сторін фланця, де показники індикатора більше, таким чином регулюючи мінімальний злом осі (показники повинні відрізнятися не більш, як 0,1 мм); повторні виміри виконуються з обертом кронштейна 2; - на опорах 3 монтується і закріпляється кришками 6 візирна труба 4; - встановлюється проекційна насадка 9 і закріплюється в потрібному положенні барашком 7; пристрій для встановлення і центрівки візирної труби на фланці вала готовий до використання; зборка і юстирування візирної труби 4 попередньо виконано так, що ось візирної труби при роботі не порушується. Пробивка осі валопроводів та їх центрівка виконується звичайним методом з допомогою пристрою для установки і центрівки візирної труби на фланці вала. Пристрій для установки і центрівки візирної труби на фланці вала запропонованої конструкції забезпечує швидку та якісну центрівку пристрою на фланці вала, дозволяє швидко та якісно виконувати пробивку осі і центрівку суднових валопроводів при їх монтажу на судні. Література: 1. Крыница И.Н. Оснастка для судовых монтажных работ. Справочник. Л. «Судостроение», 1982, 336с. 2. Держилов Ф.С., Харитонов В.Д., Ботштейн Б.Х. Технология судоремонта. М. «Транспорт», 1981, 350с. 3. Покровский Б.С. Механосборочные работы 5 91466 и их контроль. Учебное пособие для ПТУ. М. «Высшая школа», 1989, 271с. 4. Маталин А.А. Технология машиностроения. Комп’ютерна верстка Т. Чепелева 6 Л. «Машиностроение», 1985, 496с. 5. Мацкевич В.Д. и др. Технология судостроения. Л. «Машиностроение», 1971, 610с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
