Очисник головок коренеплодів

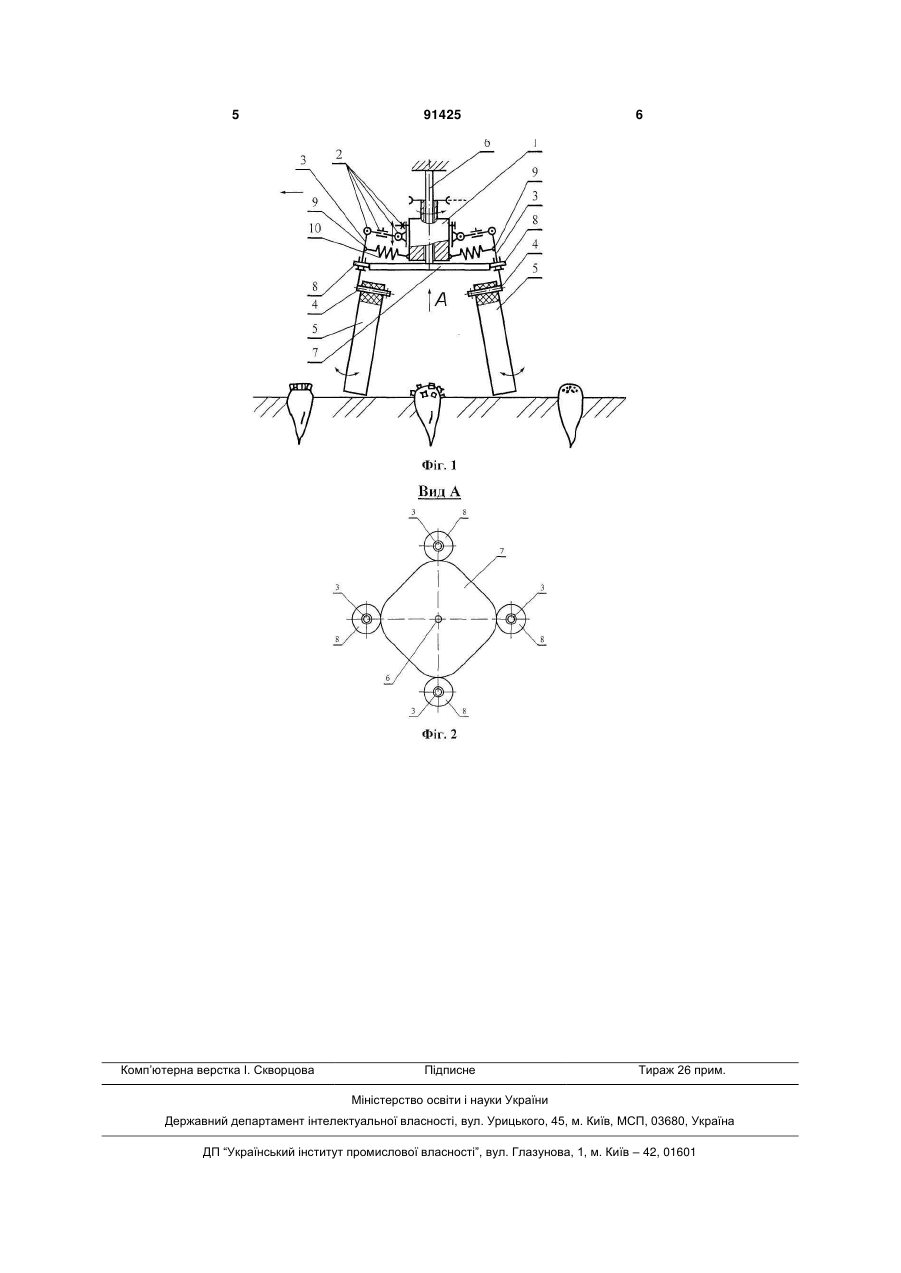

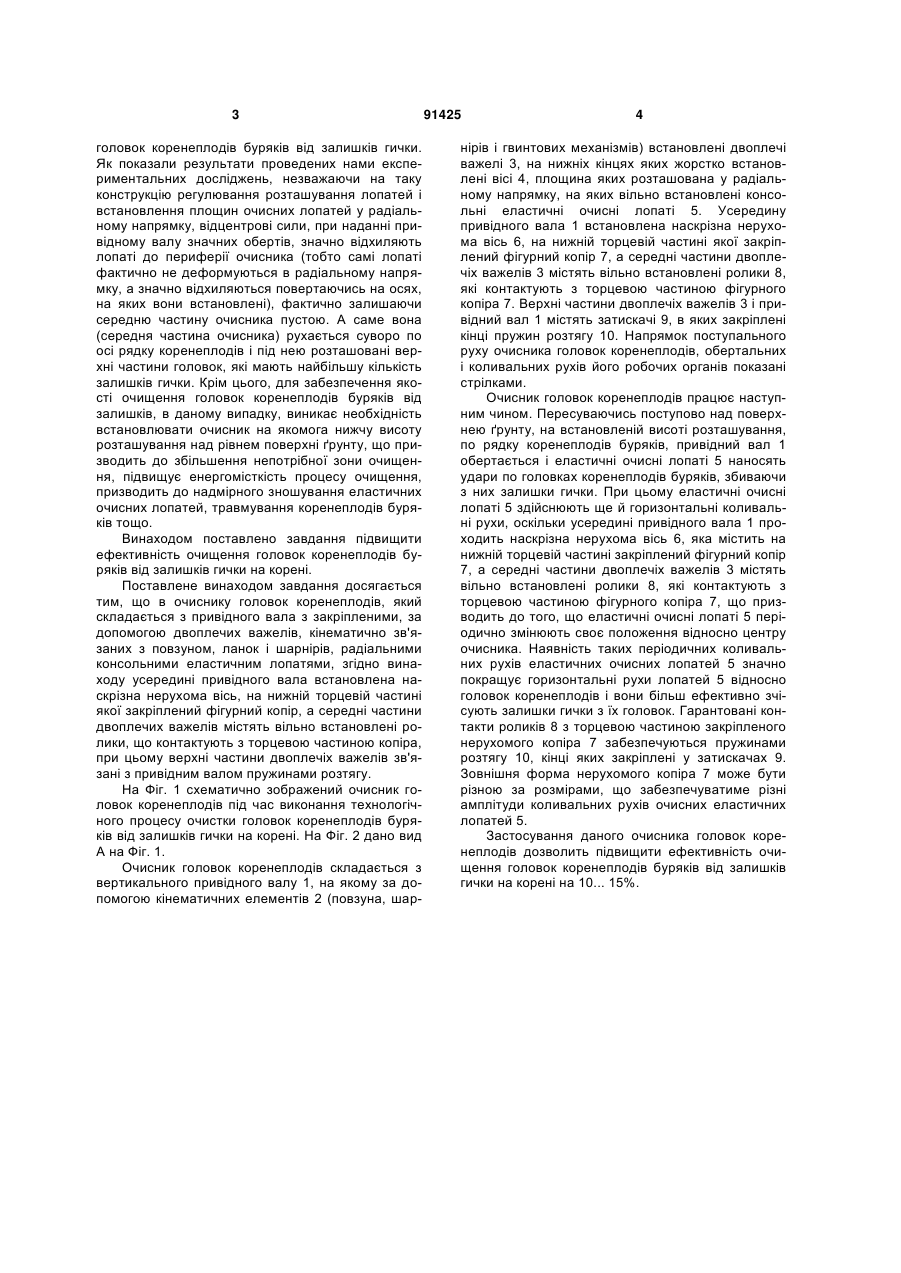

Очисник головок коренеплодів, який складається з привідного вала з закріпленими, за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів, радіальними консольними еластичними лопатями, який відрізняється тим, що усередині привідного вала встановлена наскрізна нерухома вісь, на нижній торцевій частині якої закріплений фігурний копір, а середні частини двоплечих важелів містять вільно встановлені ролики, що контактують з торцевою частиною копіра, при цьому верхні частини двоплечих важелів зв'язані з привідним валом пружинами розтягу. (19) (21) a200813657 (22) 26.11.2008 (24) 26.07.2010 (46) 26.07.2010, Бюл.№ 14, 2010 р. (72) БУЛГАКОВ ВОЛОДИМИР МИХАЙЛОВИЧ, АДАМЧУК ВАЛЕРІЙ ВАСИЛЬОВИЧ, ВЕСЕЛОВСЬКИ МАРІАН, PL, НОВАК ЯНУШ, PL, ЕЗЕВСЬКА ГРАЖИНА, PL (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БІОРЕСУРСІВ І ПРИРОДОКОРИСТУВАННЯ УКРАЇНИ (56) SU 1727633, 23.04.1992 UA 30528, 15.11.2000 UA 76250, 17.07.2006 UA 78430, 15.03.2007 SU 40647, 31.12.1934 SU 1344273, 15.10.1987 SU 1736368, 30.05.1992 3 головок коренеплодів буряків від залишків гички. Як показали результати проведених нами експериментальних досліджень, незважаючи на таку конструкцію регулювання розташування лопатей і встановлення площин очисних лопатей у радіальному напрямку, відцентрові сили, при наданні привідному валу значних обертів, значно відхиляють лопаті до периферії очисника (тобто самі лопаті фактично не деформуються в радіальному напрямку, а значно відхиляються повертаючись на осях, на яких вони встановлені), фактично залишаючи середню частину очисника пустою. А саме вона (середня частина очисника) рухається суворо по осі рядку коренеплодів і під нею розташовані верхні частини головок, які мають найбільшу кількість залишків гички. Крім цього, для забезпечення якості очищення головок коренеплодів буряків від залишків, в даному випадку, виникає необхідність встановлювати очисник на якомога нижчу висоту розташування над рівнем поверхні ґрунту, що призводить до збільшення непотрібної зони очищення, підвищує енергомісткість процесу очищення, призводить до надмірного зношування еластичних очисних лопатей, травмування коренеплодів буряків тощо. Винаходом поставлено завдання підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені. Поставлене винаходом завдання досягається тим, що в очиснику головок коренеплодів, який складається з привідного вала з закріпленими, за допомогою двоплечих важелів, кінематично зв'язаних з повзуном, ланок і шарнірів, радіальними консольними еластичним лопатями, згідно винаходу усередині привідного вала встановлена наскрізна нерухома вісь, на нижній торцевій частині якої закріплений фігурний копір, а середні частини двоплечих важелів містять вільно встановлені ролики, що контактують з торцевою частиною копіра, при цьому верхні частини двоплечіх важелів зв'язані з привідним валом пружинами розтягу. На Фіг. 1 схематично зображений очисник головок коренеплодів під час виконання технологічного процесу очистки головок коренеплодів буряків від залишків гички на корені. На Фіг. 2 дано вид А на Фіг. 1. Очисник головок коренеплодів складається з вертикального привідного валу 1, на якому за допомогою кінематичних елементів 2 (повзуна, шар 91425 4 нірів і гвинтових механізмів) встановлені двоплечі важелі 3, на нижніх кінцях яких жорстко встановлені вісі 4, площина яких розташована у радіальному напрямку, на яких вільно встановлені консольні еластичні очисні лопаті 5. Усередину привідного вала 1 встановлена наскрізна нерухома вісь 6, на нижній торцевій частині якої закріплений фігурний копір 7, а середні частини двоплечіх важелів 3 містять вільно встановлені ролики 8, які контактують з торцевою частиною фігурного копіра 7. Верхні частини двоплечіх важелів 3 і привідний вал 1 містять затискачі 9, в яких закріплені кінці пружин розтягу 10. Напрямок поступального руху очисника головок коренеплодів, обертальних і коливальних рухів його робочих органів показані стрілками. Очисник головок коренеплодів працює наступним чином. Пересуваючись поступово над поверхнею ґрунту, на встановленій висоті розташування, по рядку коренеплодів буряків, привідний вал 1 обертається і еластичні очисні лопаті 5 наносять удари по головках коренеплодів буряків, збиваючи з них залишки гички. При цьому еластичні очисні лопаті 5 здійснюють ще й горизонтальні коливальні рухи, оскільки усередині привідного вала 1 проходить наскрізна нерухома вісь 6, яка містить на нижній торцевій частині закріплений фігурний копір 7, а середні частини двоплечіх важелів 3 містять вільно встановлені ролики 8, які контактують з торцевою частиною фігурного копіра 7, що призводить до того, що еластичні очисні лопаті 5 періодично змінюють своє положення відносно центру очисника. Наявність таких періодичних коливальних рухів еластичних очисних лопатей 5 значно покращує горизонтальні рухи лопатей 5 відносно головок коренеплодів і вони більш ефективно зчісують залишки гички з їх головок. Гарантовані контакти роликів 8 з торцевою частиною закріпленого нерухомого копіра 7 забезпечуються пружинами розтягу 10, кінці яких закріплені у затискачах 9. Зовнішня форма нерухомого копіра 7 може бути різною за розмірами, що забезпечуватиме різні амплітуди коливальних рухів очисних еластичних лопатей 5. Застосування даного очисника головок коренеплодів дозволить підвищити ефективність очищення головок коренеплодів буряків від залишків гички на корені на 10... 15%. 5 Комп’ютерна верстка І. Скворцова 91425 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
