Пилоосаджувальна камера
Формула / Реферат
Пилоосаджувальна камера, яка відрізняється тим, що додатково в корпусі камери розташовані вертикальні перегородки.
Текст

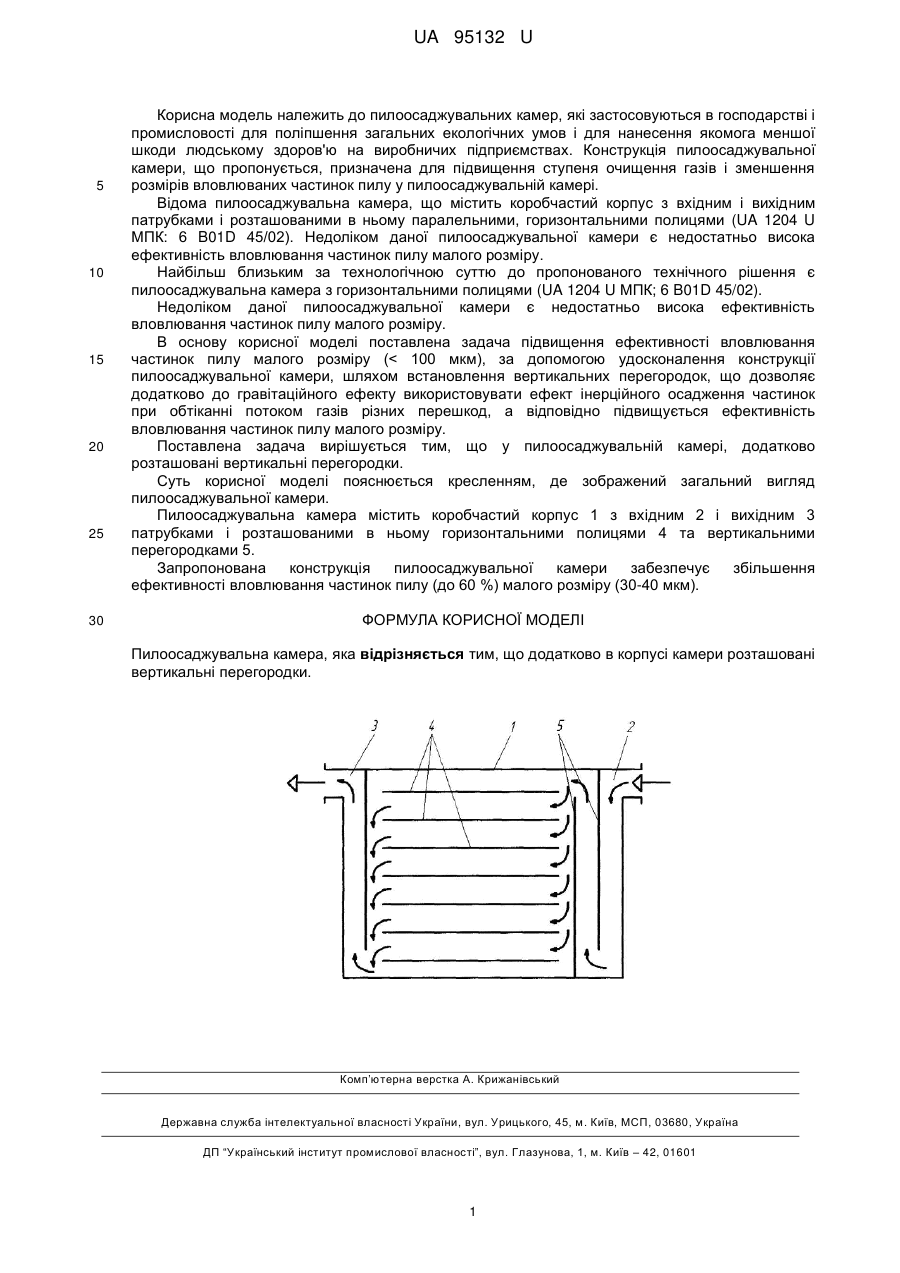

Реферат: UA 95132 U Пилоосаджувальна камера, в корпусі якої додатково розташовані вертикальні перегородки. UA 95132 U UA 95132 U 5 10 15 20 25 30 Корисна модель належить до пилоосаджувальних камер, які застосовуються в господарстві і промисловості для поліпшення загальних екологічних умов і для нанесення якомога меншої шкоди людському здоров'ю на виробничих підприємствах. Конструкція пилоосаджувальної камери, що пропонується, призначена для підвищення ступеня очищення газів і зменшення розмірів вловлюваних частинок пилу у пилоосаджувальній камері. Відома пилоосаджувальна камера, що містить коробчастий корпус з вхідним і вихідним патрубками і розташованими в ньому паралельними, горизонтальними полицями (UA 1204 U МПК: 6 B01D 45/02). Недоліком даної пилоосаджувальної камери є недостатньо висока ефективність вловлювання частинок пилу малого розміру. Найбільш близьким за технологічною суттю до пропонованого технічного рішення є пилоосаджувальна камера з горизонтальними полицями (UA 1204 U МПК; 6 B01D 45/02). Недоліком даної пилоосаджувальної камери є недостатньо висока ефективність вловлювання частинок пилу малого розміру. В основу корисної моделі поставлена задача підвищення ефективності вловлювання частинок пилу малого розміру (< 100 мкм), за допомогою удосконалення конструкції пилоосаджувальної камери, шляхом встановлення вертикальних перегородок, що дозволяє додатково до гравітаційного ефекту використовувати ефект інерційного осадження частинок при обтіканні потоком газів різних перешкод, а відповідно підвищується ефективність вловлювання частинок пилу малого розміру. Поставлена задача вирішується тим, що у пилоосаджувальній камері, додатково розташовані вертикальні перегородки. Суть корисної моделі пояснюється кресленням, де зображений загальний вигляд пилоосаджувальної камери. Пилоосаджувальна камера містить коробчастий корпус 1 з вхідним 2 і вихідним 3 патрубками і розташованими в ньому горизонтальними полицями 4 та вертикальними перегородками 5. Запропонована конструкція пилоосаджувальної камери забезпечує збільшення ефективності вловлювання частинок пилу (до 60 %) малого розміру (30-40 мкм). ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пилоосаджувальна камера, яка відрізняється тим, що додатково в корпусі камери розташовані вертикальні перегородки. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B01D 45/02
Мітки: пилоосаджувальна, камера
