Зернолущилка качанів кукурудзи

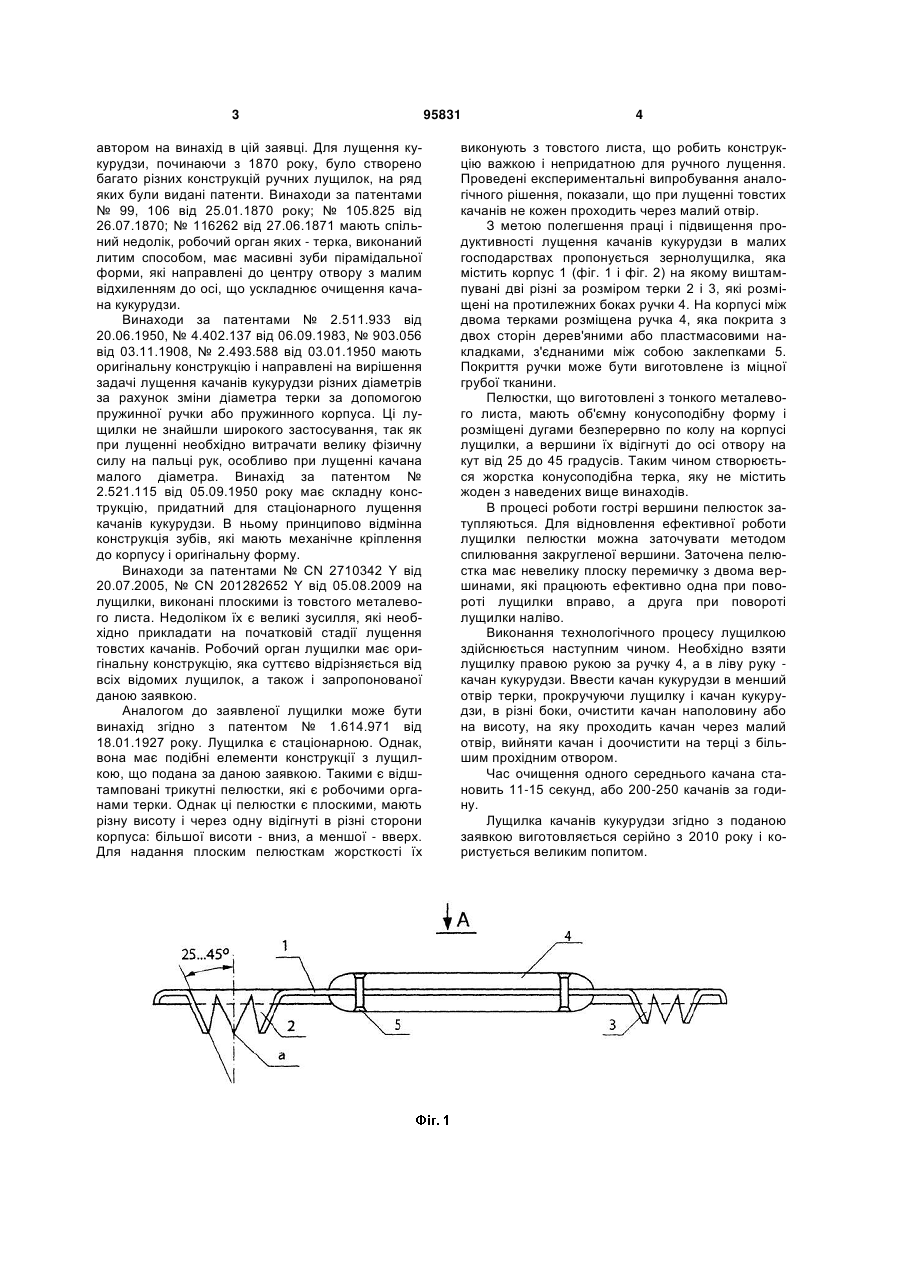

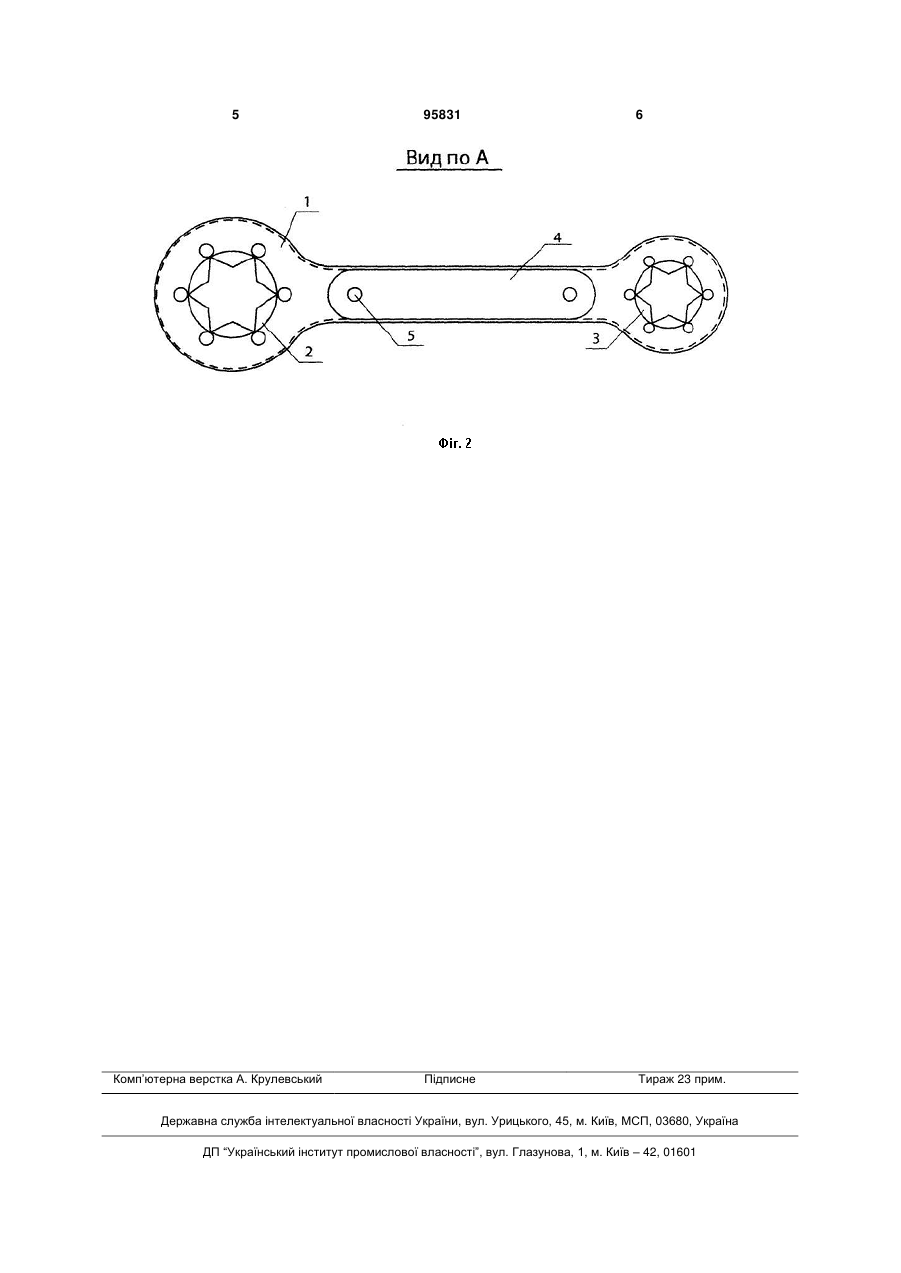

1. Зернолущилка качанів кукурудзи, яка містить ручку, корпус та дві терки, що виконані відштампованими з відігнутими трикутними пелюстками, що створюють робочі органи лущилки з різними за розмірами прохідними отворами, яка відрізняється тим, що пелюстки відштамповані з тонкого металевого листа та своєю основою безперервно розташовані по колу на корпусі і відігнуті вершинами до осі отвору на кут від 25 до 45 градусів. 2. Зернолущилка качанів кукурудзи за п. 1, яка відрізняється тим, що на одному корпусі на кінцях ручки розташовані терки з різними за розміром пелюстками. UA (21) a200910944 (22) 30.10.2009 (24) 12.09.2011 (46) 12.09.2011, Бюл.№ 17, 2011 р. (72) СКИДАН СВІТЛАНА ВІКТОРІВНА (73) СКИДАН СВІТЛАНА ВІКТОРІВНА (56) US 99106 A, 25.01.1870 US 105825 A, 26.07.1870 US 116262 A, 27.06.1871 US 2511933 A, 20.06.1950 US 4402137 A, 06.09.1983 US 92056 A, 29.06.1869 US 903056 A, 03.11.1908 US 1614971 A, 18.01.1927 US 2493588 A, 03.01.1950 US 2521115 A, 05.09.1950 CN 2204483 Y, 09.08.1995 CN 2710342 Y, 20.07.2005 C2 2 (19) 1 3 автором на винахід в цій заявці. Для лущення кукурудзи, починаючи з 1870 року, було створено багато різних конструкцій ручних лущилок, на ряд яких були видані патенти. Винаходи за патентами № 99, 106 від 25.01.1870 року; № 105.825 від 26.07.1870; № 116262 від 27.06.1871 мають спільний недолік, робочий орган яких - терка, виконаний литим способом, має масивні зуби пірамідальної форми, які направлені до центру отвору з малим відхиленням до осі, що ускладнює очищення качана кукурудзи. Винаходи за патентами № 2.511.933 від 20.06.1950, № 4.402.137 від 06.09.1983, № 903.056 від 03.11.1908, № 2.493.588 від 03.01.1950 мають оригінальну конструкцію і направлені на вирішення задачі лущення качанів кукурудзи різних діаметрів за рахунок зміни діаметра терки за допомогою пружинної ручки або пружинного корпуса. Ці лущилки не знайшли широкого застосування, так як при лущенні необхідно витрачати велику фізичну силу на пальці рук, особливо при лущенні качана малого діаметра. Винахід за патентом № 2.521.115 від 05.09.1950 року має складну конструкцію, придатний для стаціонарного лущення качанів кукурудзи. В ньому принципово відмінна конструкція зубів, які мають механічне кріплення до корпусу і оригінальну форму. Винаходи за патентами № CN 2710342 Y від 20.07.2005, № CN 201282652 Y від 05.08.2009 на лущилки, виконані плоскими із товстого металевого листа. Недоліком їх є великі зусилля, які необхідно прикладати на початковій стадії лущення товстих качанів. Робочий орган лущилки має оригінальну конструкцію, яка суттєво відрізняється від всіх відомих лущилок, а також і запропонованої даною заявкою. Аналогом до заявленої лущилки може бути винахід згідно з патентом № 1.614.971 від 18.01.1927 року. Лущилка є стаціонарною. Однак, вона має подібні елементи конструкції з лущилкою, що подана за даною заявкою. Такими є відштамповані трикутні пелюстки, які є робочими органами терки. Однак ці пелюстки є плоскими, мають різну висоту і через одну відігнуті в різні сторони корпуса: більшої висоти - вниз, а меншої - вверх. Для надання плоским пелюсткам жорсткості їх 95831 4 виконують з товстого листа, що робить конструкцію важкою і непридатною для ручного лущення. Проведені експериментальні випробування аналогічного рішення, показали, що при лущенні товстих качанів не кожен проходить через малий отвір. З метою полегшення праці і підвищення продуктивності лущення качанів кукурудзи в малих господарствах пропонується зернолущилка, яка містить корпус 1 (фіг. 1 і фіг. 2) на якому виштампувані дві різні за розміром терки 2 і 3, які розміщені на протилежних боках ручки 4. На корпусі між двома терками розміщена ручка 4, яка покрита з двох сторін дерев'яними або пластмасовими накладками, з'єднаними між собою заклепками 5. Покриття ручки може бути виготовлене із міцної грубої тканини. Пелюстки, що виготовлені з тонкого металевого листа, мають об'ємну конусоподібну форму і розміщені дугами безперервно по колу на корпусі лущилки, а вершини їх відігнуті до осі отвору на кут від 25 до 45 градусів. Таким чином створюється жорстка конусоподібна терка, яку не містить жоден з наведених вище винаходів. В процесі роботи гострі вершини пелюсток затупляються. Для відновлення ефективної роботи лущилки пелюстки можна заточувати методом спилювання закругленої вершини. Заточена пелюстка має невелику плоску перемичку з двома вершинами, які працюють ефективно одна при повороті лущилки вправо, а друга при повороті лущилки наліво. Виконання технологічного процесу лущилкою здійснюється наступним чином. Необхідно взяти лущилку правою рукою за ручку 4, а в ліву руку качан кукурудзи. Ввести качан кукурудзи в менший отвір терки, прокручуючи лущилку і качан кукурудзи, в різні боки, очистити качан наполовину або на висоту, на яку проходить качан через малий отвір, вийняти качан і доочистити на терці з більшим прохідним отвором. Час очищення одного середнього качана становить 11-15 секунд, або 200-250 качанів за годину. Лущилка качанів кукурудзи згідно з поданою заявкою виготовляється серійно з 2010 року і користується великим попитом. 5 Комп’ютерна верстка А. Крулевський 95831 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
