Механізм поперечного фальцювання аркушів

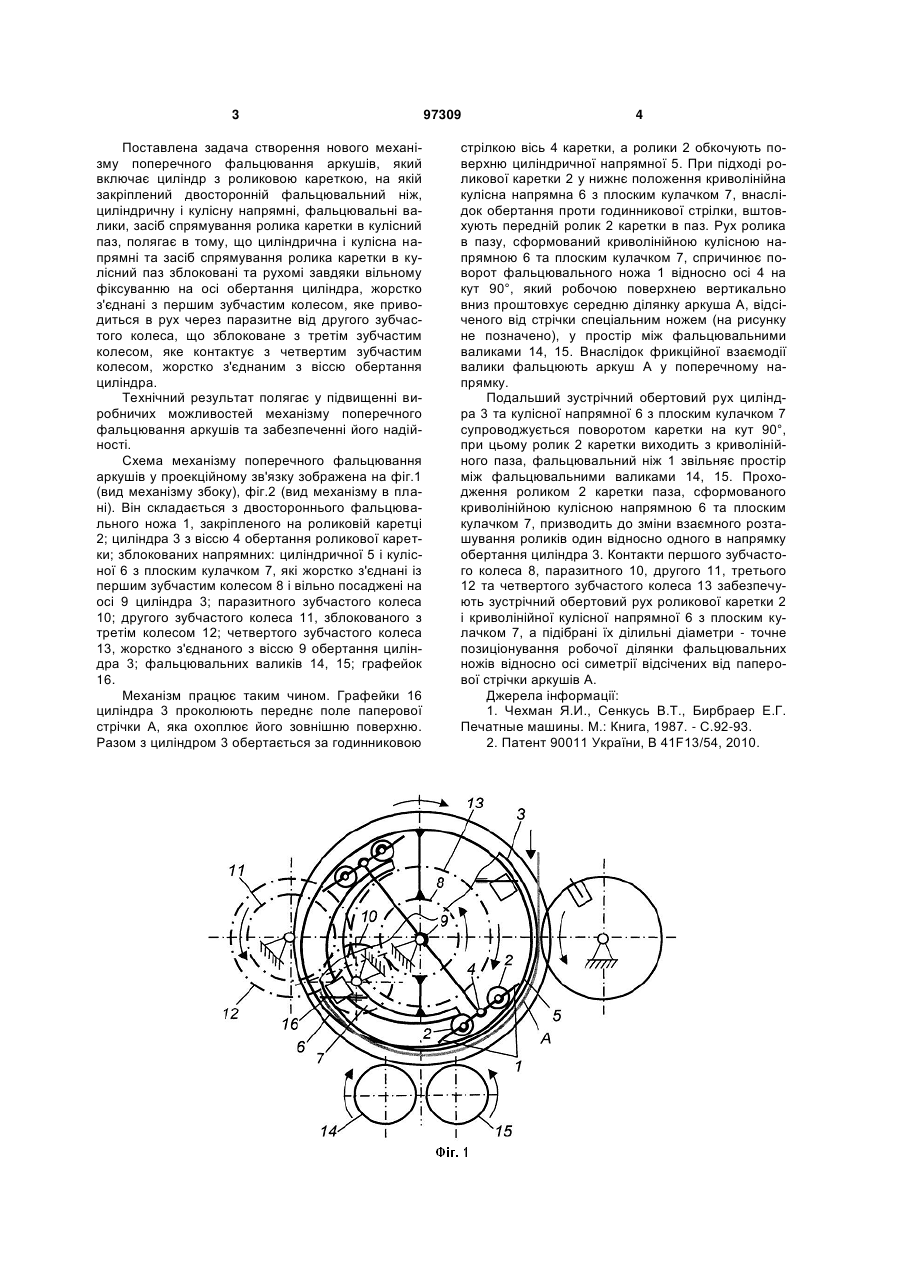

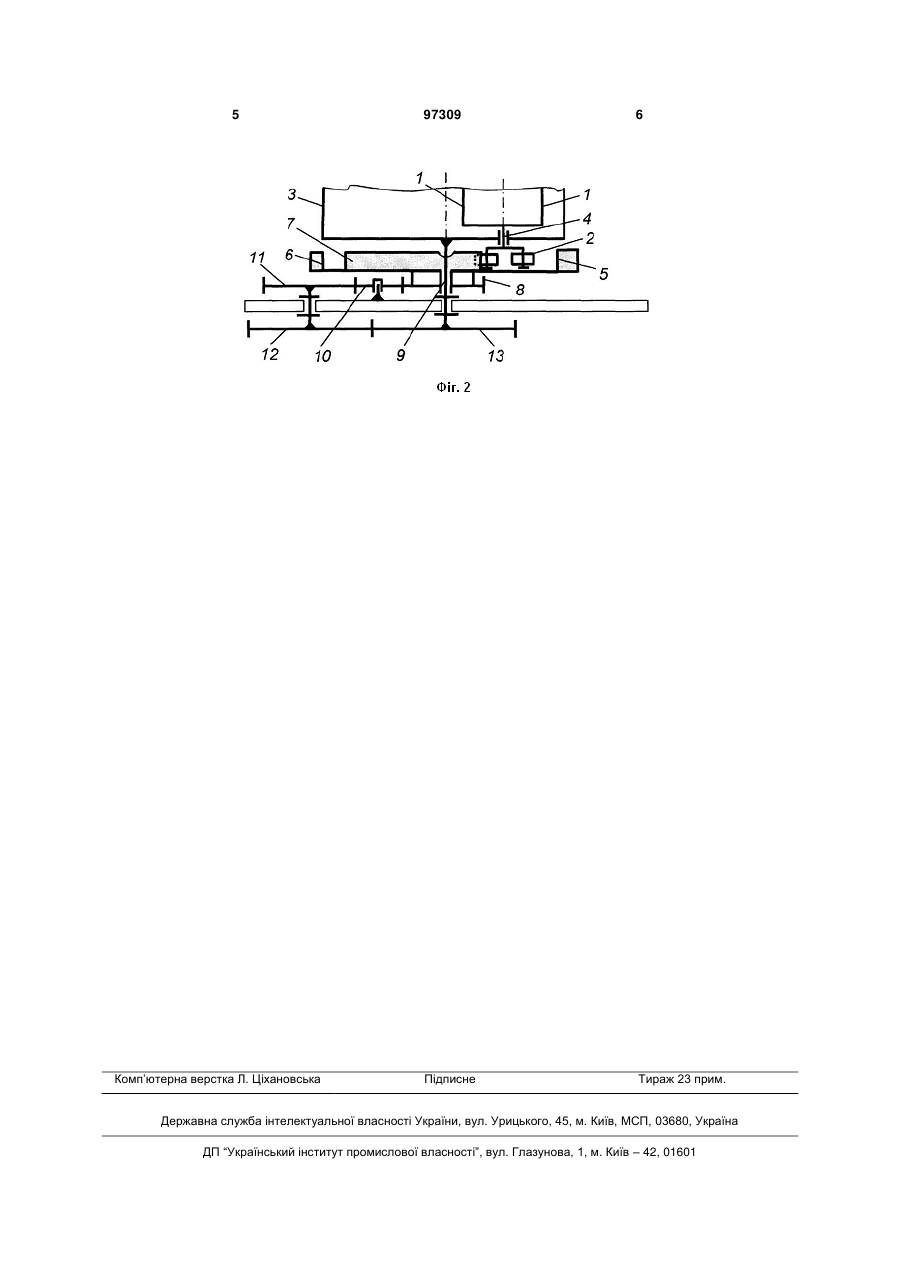

Механізм поперечного фальцювання аркушів, що містить циліндр з роликовою кареткою, на якій закріплений двосторонній фальцювальний ніж, циліндричну і кулісну напрямні, фальцювальні валики, засіб спрямування ролика каретки в кулісний паз, який відрізняється тим, що циліндрична і кулісна напрямні та засіб спрямування ролика каретки в кулісний паз зблоковані та рухомі завдяки вільному фіксуванню на осі обертання циліндра і жорстко з'єднані з першим зубчастим колесом, яке приводиться в рух через паразитне зубчасте колесо від другого зубчастого колеса, що зблоковане з третім зубчастим колесом, яке контактує з четвертим зубчастим колесом, жорстко з'єднаним з віссю обертання циліндра. Винахід належить до поліграфічного машинобудування, а саме - до фальцювальних апаратів рулонних друкарських машин, призначених для одержання паперових зошитів з точним поперечним згином. Рулонні друкарські машини комплектують фальцювальними апаратами для виконання поперечного згину аркушів паперу за допомогою планетарного механізму приводу фальцювального ножа [1]. В такому апараті робоча крайка фальцювального ножа рухається по гіпоциклоїді, заводить паперовий аркуш між фальцювальні валики вздовж лінії, яка зміщена відносно осі його симетрії, що є причиною появи неточного поперечного згину зошита. Найближчим аналогом запропонованого винаходу є механізм поперечного фальцювання аркушів, який забезпечує точний згин при формуванні зошита [2]. Він складається з циліндра з роликовою кареткою, на якій закріплений двосторонній фальцювальний ніж, нерухомих циліндричної і кулісної напрямних, фальцювальних валиків, за собу спрямування ролика каретки в кулісний паз, що включає нерухомий плоский кулачок, профіль якого з нерухомою кулісною напрямною утворює криволінійний паз для геометричного замикання ролика каретки. Проте, в даному механізмі поперечного фальцювання аркушів не усунені технічні недоліки, пов'язані з малими профільними кутами криволінійних деталей та малими радіусами кривини їх робочих поверхонь, що призводить до виникнення значних контактних напружень при взаємодії ролика з кулісною напрямною, спричинює інтенсивне зношування деталей механізму, обмежує експлуатаційні швидкості роботи фальцапарата. В основу винаходу ставиться задача створити механізм поперечного фальцювання аркушів з підвищеними експлуатаційними характеристиками, надійного в експлуатації, який укомплектований двостороннім ножем на роликовій каретці, що рухається разом з циліндром, рухомими циліндричною і криволінійною кулісною напрямними, з якими контактують ролики каретки. (19) UA (11) 97309 (13) (21) a201009917 (22) 09.08.2010 (24) 25.01.2012 (46) 25.01.2012, Бюл.№ 2, 2012 р. (72) БОСАК ВОЛОДИМИР ОМЕЛЯНОВИЧ, РЕГЕЙ ІВАН ІВАНОВИЧ, СЕНКУСЬ ВАСИЛЬ ТЕОФІЛЬОВИЧ, КУЗНЄЦОВ ВЛАДИСЛАВ ОЛЕКСАНДРОВИЧ (73) УКРАЇНСЬКА АКАДЕМІЯ ДРУКАРСТВА (56) UA, 90011 C2, 25.03.2010 GB, 385173 A, 22.12.1932 SU, 941215 A1, 07.07.1982 SU, 988586 A1, 15.01.1983 SU, 1377200 A1, 29.02.1988 US, 3477709 A, 11.11.1969 US, 4273320 A, 16.06.1981 Сенкусь В. Т., Босак В. О., Кравчук І. М. Кінематика механізму приводу фальцножів ударного фальцювання з криволінійною напрямною в рулонних друкарських машинах. Наукові записки(Українська C2 1 3 Поставлена задача створення нового механізму поперечного фальцювання аркушів, який включає циліндр з роликовою кареткою, на якій закріплений двосторонній фальцювальний ніж, циліндричну і кулісну напрямні, фальцювальні валики, засіб спрямування ролика каретки в кулісний паз, полягає в тому, що циліндрична і кулісна напрямні та засіб спрямування ролика каретки в кулісний паз зблоковані та рухомі завдяки вільному фіксуванню на осі обертання циліндра, жорстко з'єднані з першим зубчастим колесом, яке приводиться в рух через паразитне від другого зубчастого колеса, що зблоковане з третім зубчастим колесом, яке контактує з четвертим зубчастим колесом, жорстко з'єднаним з віссю обертання циліндра. Технічний результат полягає у підвищенні виробничих можливостей механізму поперечного фальцювання аркушів та забезпеченні його надійності. Схема механізму поперечного фальцювання аркушів у проекційному зв'язку зображена на фіг.1 (вид механізму збоку), фіг.2 (вид механізму в плані). Він складається з двостороннього фальцювального ножа 1, закріпленого на роликовій каретці 2; циліндра 3 з віссю 4 обертання роликової каретки; зблокованих напрямних: циліндричної 5 і кулісної 6 з плоским кулачком 7, які жорстко з'єднані із першим зубчастим колесом 8 і вільно посаджені на осі 9 циліндра 3; паразитного зубчастого колеса 10; другого зубчастого колеса 11, зблокованого з третім колесом 12; четвертого зубчастого колеса 13, жорстко з'єднаного з віссю 9 обертання циліндра 3; фальцювальних валиків 14, 15; графейок 16. Механізм працює таким чином. Графейки 16 циліндра 3 проколюють переднє поле паперової стрічки А, яка охоплює його зовнішню поверхню. Разом з циліндром 3 обертається за годинниковою 97309 4 стрілкою вісь 4 каретки, а ролики 2 обкочують поверхню циліндричної напрямної 5. При підході роликової каретки 2 у нижнє положення криволінійна кулісна напрямна 6 з плоским кулачком 7, внаслідок обертання проти годинникової стрілки, вштовхують передній ролик 2 каретки в паз. Рух ролика в пазу, сформований криволінійною кулісною напрямною 6 та плоским кулачком 7, спричинює поворот фальцювального ножа 1 відносно осі 4 на кут 90°, який робочою поверхнею вертикально вниз проштовхує середню ділянку аркуша А, відсіченого від стрічки спеціальним ножем (на рисунку не позначено), у простір між фальцювальними валиками 14, 15. Внаслідок фрикційної взаємодії валики фальцюють аркуш А у поперечному напрямку. Подальший зустрічний обертовий рух циліндра 3 та кулісної напрямної 6 з плоским кулачком 7 супроводжується поворотом каретки на кут 90°, при цьому ролик 2 каретки виходить з криволінійного паза, фальцювальний ніж 1 звільняє простір між фальцювальними валиками 14, 15. Проходження роликом 2 каретки паза, сформованого криволінійною кулісною напрямною 6 та плоским кулачком 7, призводить до зміни взаємного розташування роликів один відносно одного в напрямку обертання циліндра 3. Контакти першого зубчастого колеса 8, паразитного 10, другого 11, третього 12 та четвертого зубчастого колеса 13 забезпечують зустрічний обертовий рух роликової каретки 2 і криволінійної кулісної напрямної 6 з плоским кулачком 7, а підібрані їх ділильні діаметри - точне позиціонування робочої ділянки фальцювальних ножів відносно осі симетрії відсічених від паперової стрічки аркушів А. Джерела інформації: 1. Чехман Я.И., Сенкусь В.Т., Бирбраер Е.Г. Печатные машины. М.: Книга, 1987. - С.92-93. 2. Патент 90011 України, В 41F13/54, 2010. 5 Комп’ютерна верстка Л. Ціхановська 97309 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
