Опоряджувальний профіль для покриття підлоги

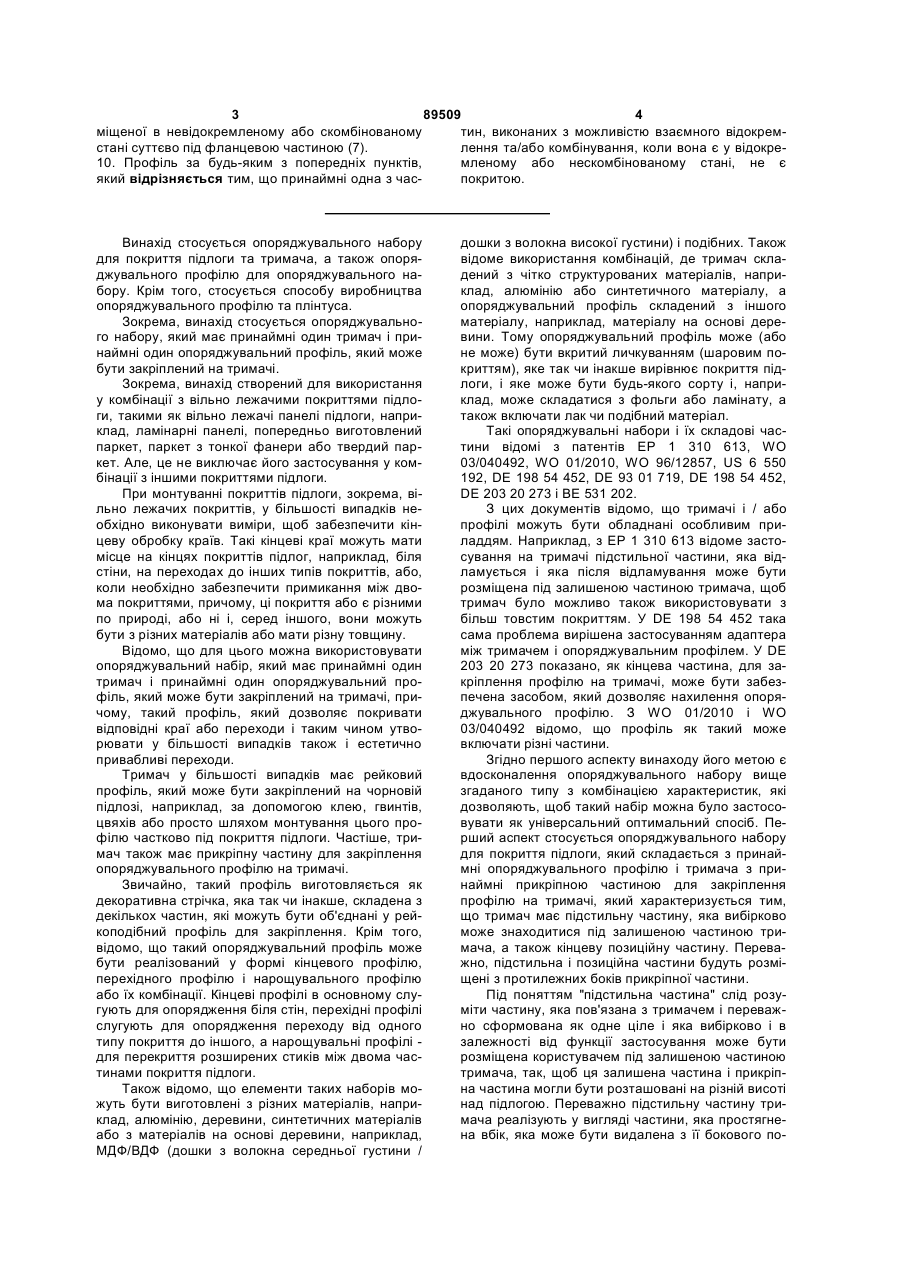

1. Опоряджувальний профіль для покриття підлоги, який принаймні складається з тіла, утвореного декількома частинами (7-11-52), який відрізняється тим, що дві або більше частин тіла виконано з можливістю взаємного відокремлення або комбінування в залежності від передбачуваного застосування, а саме тіло принаймні частково вкрите личкуванням (46) у формі шару та у невідокремленому або комбінованому стані принаймні двох його частин простягається принаймні за перехід між цими частинами. 2. Профіль за п. 1, який відрізняється тим, що принаймні дві зазначені частини, виконані з можливістю взаємного відокремлення та/або комбінування, переважно всі частини, виконані з можливістю взаємного відокремлення та/або комбінування, у невідокремленому стані або комбінованому стані, з'єднано виключно цим личкуванням (46) у формі шару і можливо частиною (45) залишкового послабленого матеріалу безпосередньо під цим личкуванням (46) у формі шару. 3. Профіль за п. 1 або 2, який відрізняється тим, що принаймні дві зазначені частини, виконані з можливістю взаємного відокремлення та/або комбінування, і переважно всі частини, виконані з можливістю взаємного відокремлення або комбіну 2 (19) 1 3 89509 4 міщеної в невідокремленому або скомбінованому тин, виконаних з можливістю взаємного відокремстані суттєво під фланцевою частиною (7). лення та/або комбінування, коли вона є у відокре10. Профіль за будь-яким з попередніх пунктів, мленому або нескомбінованому стані, не є який відрізняється тим, що принаймні одна з часпокритою. Винахід стосується опоряджувального набору для покриття підлоги та тримача, а також опоряджувального профілю для опоряджувального набору. Крім того, стосується способу виробництва опоряджувального профілю та плінтуса. Зокрема, винахід стосується опоряджувального набору, який має принаймні один тримач і принаймні один опоряджувальний профіль, який може бути закріплений на тримачі. Зокрема, винахід створений для використання у комбінації з вільно лежачими покриттями підлоги, такими як вільно лежачі панелі підлоги, наприклад, ламінарні панелі, попередньо виготовлений паркет, паркет з тонкої фанери або твердий паркет. Але, це не виключає його застосування у комбінації з іншими покриттями підлоги. При монтуванні покриттів підлоги, зокрема, вільно лежачих покриттів, у більшості випадків необхідно виконувати виміри, щоб забезпечити кінцеву обробку країв. Такі кінцеві краї можуть мати місце на кінцях покриттів підлог, наприклад, біля стіни, на переходах до інших типів покриттів, або, коли необхідно забезпечити примикання між двома покриттями, причому, ці покриття або є різними по природі, або ні і, серед іншого, вони можуть бути з різних матеріалів або мати різну товщину. Відомо, що для цього можна використовувати опоряджувальний набір, який має принаймні один тримач і принаймні один опоряджувальний профіль, який може бути закріплений на тримачі, причому, такий профіль, який дозволяє покривати відповідні краї або переходи і таким чином утворювати у більшості випадків також і естетично привабливі переходи. Тримач у більшості випадків має рейковий профіль, який може бути закріплений на чорновій підлозі, наприклад, за допомогою клею, гвинтів, цвяхів або просто шляхом монтування цього профілю частково під покриття підлоги. Частіше, тримач також має прикріпну частину для закріплення опоряджувального профілю на тримачі. Звичайно, такий профіль виготовляється як декоративна стрічка, яка так чи інакше, складена з декількох частин, які можуть бути об'єднані у рейкоподібний профіль для закріплення. Крім того, відомо, що такий опоряджувальний профіль може бути реалізований у формі кінцевого профілю, перехідного профілю і нарощувального профілю або їх комбінації. Кінцеві профілі в основному слугують для опорядження біля стін, перехідні профілі слугують для опорядження переходу від одного типу покриття до іншого, а нарощувальні профілі для перекриття розширених стиків між двома частинами покриття підлоги. Також відомо, що елементи таких наборів можуть бути виготовлені з різних матеріалів, наприклад, алюмінію, деревини, синтетичних матеріалів або з матеріалів на основі деревини, наприклад, МДФ/ВДФ (дошки з волокна середньої густини / дошки з волокна високої густини) і подібних. Також відоме використання комбінацій, де тримач складений з чітко структурованих матеріалів, наприклад, алюмінію або синтетичного матеріалу, а опоряджувальний профіль складений з іншого матеріалу, наприклад, матеріалу на основі деревини. Тому опоряджувальний профіль може (або не може) бути вкритий личкуванням (шаровим покриттям), яке так чи інакше вирівнює покриття підлоги, і яке може бути будь-якого сорту і, наприклад, може складатися з фольги або ламінату, а також включати лак чи подібний матеріал. Такі опоряджувальні набори і їх складові частини відомі з патентів ЕР 1 310 613, WO 03/040492, WO 01/2010, WO 96/12857, US 6 550 192, DE 198 54 452, DE 93 01 719, DE 198 54 452, DE 203 20 273 i BE 531 202. З цих документів відомо, що тримачі і / або профілі можуть бути обладнані особливим приладдям. Наприклад, з ЕР 1 310 613 відоме застосування на тримачі підстильної частини, яка відламується і яка після відламування може бути розміщена під залишеною частиною тримача, щоб тримач було можливо також використовувати з більш товстим покриттям. У DE 198 54 452 така сама проблема вирішена застосуванням адаптера між тримачем і опоряджувальним профілем. У DE 203 20 273 показано, як кінцева частина, для закріплення профілю на тримачі, може бути забезпечена засобом, який дозволяє нахилення опоряджувального профілю. З WO 01/2010 і WO 03/040492 відомо, що профіль як такий може включати різні частини. Згідно першого аспекту винаходу його метою є вдосконалення опоряджувального набору вище згаданого типу з комбінацією характеристик, які дозволяють, щоб такий набір можна було застосовувати як універсальний оптимальний спосіб. Перший аспект стосується опоряджувального набору для покриття підлоги, який складається з принаймні опоряджувального профілю і тримача з принаймні прикріпною частиною для закріплення профілю на тримачі, який характеризується тим, що тримач має підстильну частину, яка вибірково може знаходитися під залишеною частиною тримача, а також кінцеву позиційну частину. Переважно, підстильна і позиційна частини будуть розміщені з протилежних боків прикріпної частини. Під поняттям "підстильна частина" слід розуміти частину, яка пов'язана з тримачем і переважно сформована як одне ціле і яка вибірково і в залежності від функції застосування може бути розміщена користувачем під залишеною частиною тримача, так, щоб ця залишена частина і прикріпна частина могли бути розташовані на різній висоті над підлогою. Переважно підстильну частину тримача реалізують у вигляді частини, яка простягнена вбік, яка може бути видалена з її бокового по 5 89509 6 ложення для розміщення підстильної частини під до залишеної частини тримача, або шляхом повзалишену частину тримача. ного відокремлення. За допомогою опоряджувального набору згідМожливість зміни положення певних частин но першого аспекту винаходу досягають, з одного або роз'єднанням цих частин, або нахиленням їх у боку, те, що положення тримача може бути адапінше положення, у якому відповідна частина потім товане до різниці товщини покриттів підлоги і / або виконує, або не виконує, іншу функцію, забезпечує стяжок, а з іншого боку, у випадку, коли профіль для такого тримача можливість достатньо універвикористовують як кінцевий профіль, тримач за сального застосування. Наприклад, такий тримач допомогою кінцевої позиційної частини може бути має можливість бути більш низьким або більш закріплений на чорновій підлозі так, що кінцевий високим, що дає змогу використовувати його, напрофіль після монтажу на тримачі автоматично приклад, у з'єднаннях, де панелі підлог чи стяжки буде встановлюватися у бажане кінцеве положенмають різну ширину і різну товщину. ня. Зокрема, це стосується кінцевого профілю, Крім того, винахід стосується тримача для який є прийнятним для формування опорядження опоряджувального набору, який є вдосконаленим вздовж кінцевої частини, наприклад, стіни або позгідно першого аспекту винаходу. Для цієї мети дібного елемента. Для цього, кінцевий профіль пропонується тримач, який дозволяє реалізувати має кінцеву стінку, яка направлена до кінцевої опоряджувальний набір згідно першого аспекту і частини. Переважно тримач і опоряджувальний який має принаймні прикріпну частину для закріппрофіль реалізовані так, що коли тримач за дополення профілю на тримачі і який характеризується могою позиційної частини розміщують проти кінтим, що додатково має підстильну частину, яка цевої частини, то профіль своєю кінцевою стінкою вибірково може, або не може, бути підкладеною точно примикає до кінцевої частини. Переважно, у під залишену частину тримача, а також кінцеву вільно монтованому положенні, кінцева позиційна позиційну частину. частина тримача і кінцева стінка профілю лежать у Згідно другого аспекту, винахід вдосконалює одній вертикальній площині. Під терміном "вільне тримач з комбінацією характеристик, які дозволямонтоване положення" розуміють положення, в ють його широке застосування. Для цього тримач якому опоряджувальний профіль є змонтований на для прикріплення опоряджувального профілю має тримачі, але, не зміщений до кінцевої частину, базу, а також принаймні прикріпну частину для наприклад, стіни. закріплення профілю на тримачі, причому база У переважному втіленні згідно першого аспекмає дві вільні крайові частини, і принаймні одна ту тримач має підстильну частину, або вищезгадакрайова частина виконана як підстильна частина, ну підстильну частину або іншу підстильну частизавдяки чому вона може бути видалена з свого ну, і ця підстильна частина може займати положення вільної крайової частини для розміпринаймні перше і друге положення відносно защення під залишеною частиною тримача, причолишеної частини тримача, при цьому, у другому му, ширини обох крайових частин, виміряні відпоположенні вона функціонує як підстильна частина відно від прикріпної частини до віддаленого кінця для залишеної частини. Підстильна частина може відповідної крайової частини, відрізняються одна бути переведена з першого положення у друге. від одної. Для цього тримач має одну або більше з наступВище наведені характеристики тримача, згідно них конструктивних особливостей: другого аспекту винаходу, забезпечують комбіна- тримач має засіб для відокремлення підстицію можливостей використання у одному тримачі. льної частини від залишеної частини, щоб підстиВільні крайові частини тримача дозволяють просульна частина могла бути розміщена під залишевання обох відповідних крайових частин під поною частиною; криття підлоги, у випадку використання опоряджу- тримач має засіб, який визначений у поперевального профілю як перехідного або дньому параграфі і вибраний з наступної групи: нарощувального профілю, так що тримач автомалінія розрізання, лінія зламу, лінія відокремлення тично утримується у своєму положенні. При такорозривом, частина з послабленого матеріалу, наму монтажі можливо покривати більш вузькі розприклад, у формі зменшеного перерізу або перширювальні проміжки або виконувати більш форації; короткими переходи. За бажанням можна викорис- тримач має засіб для переведення підстильтовувати менш широкі опоряджувальні профілі ної частини за допомогою кутового переміщення з для створення більш привабливих переходів. Якпершого положення у друге положення; що немає потреби у заведенні обох крайових час- тримач має засіб, який визначений у поперетин під покриття, наприклад, коли профіль застодньому параграфі і вибраний з наступної групи: совують як кінцевий, тримач дає можливість механічний шарнір, частина з гнучкого матеріалу, заведення під покриття короткої або довгої крайовиготовлена соекструзією з залишеною частиною вої частини для отримання за бажанням широкого тримача і має більш гнучкий матеріал, ніж матеріабо вузького переходів. Крім того, залишається ал тримача. можливість застосування вільної крайової частини, Також можливо, щоб інші частини тримача, таяк і у першому аспекті винаходу, її як підстильної, кі як позиційна або прикріпна частини, могли защо зберігає переваги відносно розміщення тримаймати різні положення. Переважно, щоб кінцева ча у випадку різно висотної підлоги. позиційна частина могла бути видалена з її полоЗгідно переважного втілення винаходу за друження або щоб мала можливість бути переведегим аспектом, обидві крайові частини можуть бути ною у інше положення, залишаючись приєднаною вилучені з їх положень. Так як обидві крайові частини мають різну ширину, то одним тримачем є 7 89509 8 можливість створити чотири конфігурації, а саме, Додатковою перевагою тримача згідно цього укомплектований тримач, тримач, який має видааспекту є те, що він може бути повторно викорислену вузьку крайову частину, тримач, який має таний у будь-якій конфігурації, враховуючи, що видалену широку крайову частину і тримач, який загнуті донизу крайові частини є реверсивними і має видаленими обидві крайові частини. З метою тримач, після використання, може бути поверневидалення однієї або обох вільних крайових часний у початкове положення в простий спосіб. тин тримач за переважним втіленням характериЗа переважним втіленням за третім аспектом, зується тим, що має одну або більше з наступних поворотний елемент має гнучку частину, виготовконструкцій: лену з більш гнучкого матеріалу, ніж матеріал - тримач має засіб для видалення відповідної першої і другої частин. За переважним втіленням вільної крайової частини від залишеної частини увесь тримач виготовляють за одну операцію, натак, що ця крайова частина може бути розміщена приклад, соекструзією. При такому поворотному під залишеною частиною; елементі, вісь, навколо якої повертають другу час- тримач має засіб, який визначений у поперетину може бути віртуальною з огляду на те, що дньому параграфі і вибраний з наступної групи: поворотне переміщення є результатом згинання лінія розрізання, лінія зламу, лінія відокремлення матеріалу і ніякої реальної осі немає. розривом, частина з послабленого матеріалу, наЗгідно четвертого аспекту, винахід стосується приклад, у формі зменшеного перерізу або пертримача для опоряджувального профілю з вдоскофорації; наленим, легким застосуванням. Для чого тримач - тримач має засіб для повороту відповідної має принаймні першу частину з прикріпною частивільної крайової частини між положенням, в якому ною для закріплення опоряджувального профілю вона функціонує як вільна крайова частина і полона тримачі, а також має принаймні другу частину, женням відмінним від нього, переважно це полояка у будь-якому випадку виконана як цілісна часження, в якому вона функціонує як підстильна частина з першою частиною, і друга частина виконана тина; як підстильна частина для першої частини, і три- тримач має засіб, який визначений у поперемач характеризується тим, що має позиційний задньому параграфі і вибраний з наступної групи: сіб, зокрема, механічний позиційний засіб, який, механічний шарнір, частина з гнучкого матеріалу, коли другу частину використовують як підстильну виготовлена соекструзією з залишеним тримачем і частину під першу частину, забезпечує позиціонуяка має більш гнучкий матеріал, ніж матеріал тривання у поперечному напрямку, вбік у поперечномача. му перерізі, між обома частинами. Третій аспект стосується вдосконалення триЗгідно цього четвертого аспекту дозволяється мача для прикріплення опоряджувального профіпозиціонування, або закріплення, підстильної часлю з комбінацією наступних характеристик, при тини у легкий спосіб під першу частину тримача, яких тримач може бути достатньо широко застосотак що ця підстильна частина відповідно підтримує вуваний і повторно використаний. Для цього трипершу частину тримача і / або забезпечує не пемач має принаймні першу частину з прикріпною реміщення протягом використання. Такий позиційчастиною для закріплення опоряджувального ний засіб може бути обмежений стопором або, за профілю на тримачі, і принаймні другу частину з переважним втіленням, може мати замковий засіб, функцією, яка переважно відрізняється від функції більш переважно, защіпне з'єднання, в результаті вищезгаданої прикріпної частини, тримач характечого перша і друга частини можуть бути скріплені ризується тим, що друга частина з'єднана з перодна з одною. шою частиною у поворотний спосіб і тому може Згідно п'ятого аспекту винахід стосується вдобути повернута навколо осі, вісь є фіктивною, або сконаленого тримача опоряджувального профілю ні, і паралельною, або по суті паралельною, наз чітко визначеною комбінацією характеристик, прямку опоряджувального профілю, закріпленого у завдяки чому він також може бути широко застоприкріпній частині. совуваним. Для цього тримач для прикріплення Друга частина, яка згідно третього аспекту виопоряджувального профілю для покриття підлоги находу з'єднана з першою частиною у поворотний принаймні має першу частину з прикріпною частиспосіб, забезпечує застосування тримача простим ною для закріплення опоряджувального профілю способом, як прикріпної частини, яку можна вилуна тримачі і з базою, якою ця перша частина може чити за другим аспектом винаходу. Другу частину бути закріплена на чорновій підлозі, а також має тримача повертають навколо осі, фіктивної або ні, принаймні другу частину, яка у будь-якому випадку або в напрямку неробочого положення, де відповівиконана як цілісна частина з першою частиною, і дна частина не виконує ніяких функцій, або в натримач характеризується тим, що друга частина прямку робочого положення, де відповідна частимає регулюючу частину, з якою перша частина на виконує певні функції, наприклад, підстильної може бути встановлена під кутом відносно чорночастини, зокрема, підстильної стрічки. Можливі вої підлоги. декілька робочих положень другої поворотної часУ переважній формі втілення згідно п'ятого астини. Наприклад, друга частина може бути реаліпекту друга частина має регулюючу частину, яка, зована як фланець, що простягнений вбік, що припри використанні, забезпечує нахилене положензводить до того, що його початкове положення є ня. Ця регулююча частина може бути виконана, також робочим положенням; наприклад, ця друга наприклад, клиновидної форми. Ця регулююча частина може бути підведена під покриття для частина при розміщенні під тримач дає можливість закріплення тримача на чорновій підлозі. закріпити тримач на підлозі у нахиленому положенні і отримати нахилення опоряджувального 9 89509 10 профілю, яке переважно є більшим, ніж нахиленЕкструзія є кращим рекомендованим методом ня, яке можна досягти замиканням профілю у навиготовлення подовжених, з тонкими стінками, хиленому стані на прикріпній частині. Таке підвивиробів з синтетичного матеріалу, алюмінію, мащене нахилу дозволяє здійснити перехід між теріалів на базі паперу або деревини, якими є двома покриттями підлоги різної товщини, коли профілі за винаходом. Таке виготовлення дозворізниця по висоті між обома покриттями не може ляє виробляти цілісні, але такі, що можна відокребути подолана виключно нахилом профілю за рамлювати, частини недорогим і універсальним мехунок прикріплення профілю до прикріпної частини тодом. Для цього у переважному втіленні одна чи тримача. Як варіант, регулююча частина має таку більше послаблених частин екструдують в тілі конфігурацію, що вона розміщена під одним боком профілю так, що частини, які повинні бути відобази першої частини і при такому монтажі тримач кремлені можна відламати, відірвати або відрізати. також стає нахиленим. Згідно сьомого аспекту профіль можна викоЗгідно шостого аспекту, винахід забезпечує ристовувати як перехідний, нарощувальний і / або вдосконалений опоряджувальний профіль з комбікінцевий профілі. Для цього у переважному втінацією характеристик, які дозволяють універсальленні одна з частин виконана фланцевою частине і оптимальне використання такого профілю. ною, яка простягнена у лівий і правий боки від Для цього опоряджувальний профіль для покриття прикріпної частини, розміщеної на нижньому боці, підлоги, з оброблювального боку сконструйований а інша частина виконана як носова, яка простягнетак, що має фланцеву частину і тільки на одному на донизу від одного краю фланцевої частини. своєму краї носову частину, яка розміщена по суті Переважно, профіль має три відокремлювані під фланцевою, профіль характеризується тим, що частини, а саме, фланцеву частину, яка простягносова частина скріплена з рештою частини опонена у лівий і правий боки від прикріпної частини, ряджувального профілю як одна цілісна частина, яка розміщена на нижньому її боці, носову частиале, яку можна відокремити. ну, яка простягнена від одного краю фланцевої Згідно шостого аспекту винахід стосується дочастини донизу і має донизу направлену зовнішню статньо універсального опоряджувального профіповерхню, і носову частину, яка розміщена поблилю, який переважно має фланцеву частину, яка зу другого краю фланцевої частини і має зовнішню простягнена у лівий і правий боки від прикріпної поверхню, яка є взагалі більш крутою, ніж зазначастини профілю, розміщеної на нижньому боці і чена зовнішня поверхня першої зазначеної носояка має декоративний бік принаймні на верхньому вої частини. боці фланцевої частини. В цьому переважному У цьому втіленні фланцева частина може бути втіленні носова частина простягнена на одному виготовлена так, що опоряджувальний профіль, краю фланцевої частини принаймні донизу і має при видаленні обох носових частин, може бути обернений вбік декоративний бік, який примикає застосований як нарощувальний профіль. А при до декоративного боку фланцевої частини. Такий утриманні носових частин защіпною зовнішньою профіль дозволяє, наприклад, застосовувати його, поверхнею, профіль можна використовувати як на вибір, як кінцевий або як нарощувальний проперехідний. При утриманні, носової частини, яка філь, при одному типі виготовленого профілю. Для має круту зовнішню поверхню на фланцевій часцього виготовлений опоряджувальний профіль тині, профіль можна використовувати як кінцевий. може бути застосований цілком як кінцевий проЗгідно восьмого аспекту винахід забезпечує філь, а, якщо потрібно застосувати його як наровдосконалений і простий у виробництві профіль з щувальний профіль, то користувач відокремлює комбінацією характеристик, які дозволяють універносову частину від профілю у простий спосіб, щоб сальне застосування його у оптимальний спосіб і застосувати тільки фланцеву частину як нарощузручно для користувача. Для цього профіль має вальний профіль. Не виключені інші фланцеві і тіло, сформоване декількома частинами, причому, носові частини для інших можливостей застосудві або більше з цих частин можуть бути взаємно вання. Так як носова частина присутня тільки на відокремлені або скомбіновані для необхідного одному кінці, то профіль залишається достатньо застосування, і характеризується тим, що тіло, некомплектним. Крім того, щоб перейти до наропринаймні частково, покрите шаровим покриттям, щувального профілю повинна бути вилучена тільяке, у положенні, коли принаймні дві частини не є ки одна носова частина, тому в цьому випадку до відокремленими або скомбінованими, простягнемінімуму зменшуються відходи. не, або може бути простягнене, принаймні через Згідно сьомого аспекту, винахід забезпечує перехідну зону між цими частинами. вдосконалений і простий для виготовлення опоряЦей аспект винаходу забезпечує можливість джувальний профіль з комбінацією характеристик, створення опоряджувального профілю з шаровим які дозволяють універсальне застосування такого покриттям, яке так чи інакше вирівнює покриття профілю у оптимальний спосіб і зручність викориспідлоги, при цьому залишаються переваги універтання. Для цього профіль для покриття підлоги сального профілю за сьомим аспектом. Крім того, має тіло, сформоване екструзією, і характеризушарове покриття робить не видимими перехідні ється тим, що тіло має принаймні дві частини, які є зони між частинами тіла профілю. взаємно відокремлюваними, але виготовлені як Профіль відповідно восьмого аспекту винахоодне ціле так, що шляхом відокремлення, або не ду може бути отриманий, наприклад, розрізанням відокремлення, цих частин одна від одної, отриабо фрезеруванням цілісного напівпродукту до мують певні можливості використання для залинаправленого донизу шарового покриття, щоб шеного опоряджувального профілю. отримати частини, які можна відокремлювати і/або комбінувати. В цьому випадку, ці частини будуть 11 89509 12 з'єднані шаровим покриттям і можливо додатково того, що опоряджувальні частини покриття підлоги залишеною частиною з послабленим матеріалом. будуть передчасно руйнуватися при ходьбі по них. Такі частини також можуть бути з'єднані виключно Згідно іншого втілення відповідно цьому восьшаровим покриттям. Зрозуміло, що конфігурація, мому аспекту, відповідні частини, замість вище де частини, які можуть бути відокремлені або комзазначеного з'єднання, крім того, мають додаткове біновані, з'єднують шаровим покриттям і можливо з'єднання або скріплення замикаючим засобом. додатково частиною з послабленим матеріалом, Такі замикаючі засоби переважно мають защіпне може бути отримана і за іншими технологіями. з'єднання або адгезивне з'єднання з можливістю У переважному втіленні взаємна відокремлювивільнення. ваність двох частин може бути отримана відрізанЧастини, які можуть бути відокремлені і/або ням, зламуванням, відриванням або подібним споскомбіновані, можуть бути виготовлені, наприклад, собом шарового покриття і можливо частини з з деревини або матеріалу на основі деревини. послабленого матеріалу безпосередньо під шароПереважно, вони виконуються з МДФ/ВДФ або вим покриттям. Переважним інструментом для полідеревини. цього є, наприклад, ніж. В межах винаходу не виключено, що частини, Інша можливість забезпечити взаємну відоякі можуть бути відокремлені і/або скомбіновані, кремлюваність двох частин є в тому, що принаймні можуть бути виготовлені з інших матеріалів, наодна з цих частин виконана з можливістю відокреприклад, за допомогою екструзії синтетичного мамлення від шарового покриття, яке примикає до теріалу, паперової маси або подібних матеріалів. неї. Для цього застосовують фланцеву частину, Також, зазначені частини для формування одпокриту шаровим покриттям вздовж одного з її ного і того ж опоряджувального профілю можуть країв, яке переважно має всередині адгезивний бути виготовлені з різних матеріалів. Наприклад, засіб, так чи інакше покритий захисним шаром, і, фланцева частина - з матеріалу на основі деревиразом з фланцевою частиною, одну або більше не ни, наприклад, MDF/HDF, a носові частини - з синпокритих носових частин. Користувач може вирітетичного матеріалу. В межах винаходу різні комшити, чи хоче він застосувати носову частину. Якбінації матеріалів є можливими, якщо дають що хоче, то він розташовує носову частину під переваги стосовно виробництва і функцій викорисфланцеву частину і тим забезпечує по суті вище тання для кожної вибраної частини. згадану безперервну частину шарового покриття, Взагалі, опоряджувальний профіль, який склапринаймні частково, поверх носової частини, педається з декількох частин, які можна відокремити реважно, до низу носової частини. Внаслідок чого, і/або скомбінувати, буде мати, по-перше, фланцеперехідна зона між двома частинами тіла профіву частину з прикріпною частиною на нижньому лю, а саме, фланцевою і носовою частинами, при боці, а, по-друге, принаймні одну носову частину, комбінуванні, буде покритою. Якщо користувач не яка, коли є не відокремленою або скомбінованою, бажає застосовувати носову частину, він може або по суті знаходиться під фланцевою частиною. видалити шарове покриття, яке продовжується на У випадку, коли профіль, зазначений вище, краю фланцевої частини, або приклеїти шарове складений з декількох частин, які можна відокремпокриття, принаймні частково, на нижній бік фланлювати і/або комбінувати, дві або більше взаємно цевої частини. примкнених його частини, не враховуючи той Згідно переважного втілення відповідні частифакт, що вони можливо відрізняються одна від ни, які можна вилучати і/або комбінувати, є приодної, можуть бути виготовлені і іншим, більш відмкненими безпосередньо одна до одної. Профіль різняльним для користувача, способом, напримає не зв'язані частини, які з'єднані тільки шароклад, якщо потрібно, щоб вони відрізнялися, то вим покриттям. Це дає можливість легкого виготоможна застосувати одне з наступних: влення, як описано вище. По-перше, окремі части- вони мають різні кольори, які, наприклад, ни виготовляють, наприклад, розрізанням, отримують фарбуванням матеріалу; фрезеруванням, екструдуванням, а далі частини - вони сформовані з різних матеріалів; збирають і покривають шаровим покриттям. Не - вони мають різний друк, наприклад, з спеціавиключено, що між операцією збирання і покриття льною інструкцією для користування відповідної проводять обробку, яка гарантує точність збиранчастини, наприклад, яка нанесена з нижнього боку. ня не покритої збірки. Наприклад, назовні направЦе дає можливість користувачу легко бачити, лені боки зібраних частин можуть бути разом підяк опоряджувальний профіль можна скласти з різрізані до потрібного розміру, щоб полегшити них частин. Можливо, що визначення функції часнаступне покриття і/або доведення до максимуму тин можуть бути більш зрозумілими, якщо викориякість покриття. Це забезпечує, що ніяких, або стовувати вище згадане відрізняння. Важливо, майже ніяких, перехідних ліній не буде з'являтися щоб, наприклад, декілька носових частин, які відв місцях переходу між двома частинами. різняються одна від одної, були разом укладені у Таке виготовлення, коли розрізання відбувапакет. ється до низу шарового покриття, яке покриває Згідно дев'ятого аспекту, винахід стосується напівпродукт, передбачає необхідність розрізання опоряджувального профілю, який включає приміж двома частинами, які можуть бути відділені наймні дві частини, причому, першою частиною є і/або скомбіновані. Таке розрізання взагалі є нефланцева частина з прикріпною частиною, розмібажаним, так як означає значне послаблення опощеною на нижньому боці, а другою частиною є ряджувального профілю, що буде призводити до носова частина, яка може взаємодіяти з нижнім недостатнього замикання профілю, а також до боком фланцевої частини так, що, при застосу 13 89509 14 ванні, або не застосуванні, носової частини, ствотим, що набір має принаймні зазначену першу рюються дві можливості використання. частину і зазначену другу частину, які взагалі є Опоряджувальний профіль такого типу відооб'єднаними у пакет, причому, принаймні у випадмий, наприклад, з патентного документу WO ку адгезивного з'єднання, обидві частини є розді03/040492, в якому взаємодія між носовою і фланленими одна від одної, а адгезивна частина, яка цевою частинами відбувається або адгезивним переважно знаходиться на носовій частині, має з'єднанням, яке забезпечене на нижньому боці захисний шар, який можна видаляти. фланцевої частини з оброблюваного боку, або Більш переважно, цей набір характеризується з’єднуючою частиною, яка виступає від фланцевої тим, що має принаймні дві різні носові частини, які, частини і забезпечує зачіплення на верхньому боці на вибір, можуть бути використані разом з першою носової частини. Цей відомий профіль має декільчастиною, причому, обидві носові частини перевака недоліків, коли фланцеву частину використовужно є об'єднаними у пакет разом з першою частиють без носової частини, наприклад, у функції наною. рощувального профілю. Адгезивне з'єднання може Згідно дев'ятого аспекту носова частина для контактувати з покриттям підлоги, в якому за доопоряджувального профілю характеризується тим, помогою фланцевої частини, розширений проміщо має прикріпний засіб або принаймні у формі жок може бути опоряджений. В цьому випадку адгезивної частини, яка знаходиться на носовій розширений проміжок у підлозі буде небажано частині з оброблюваного боку, або принаймні у протидіяти адгезивному з'єднанню. У випадку, формі з’єднуючої частини, яка виступає від носоколи фланцева частина має виступаючу з'єднуючу вої частини, внаслідок чого ця носова частина, у частину, остання, при використанні виключно випадку наявності адгезиву, переважно забезпефланцевої частини для опорядження, наприклад, чена захисним шаром, який можна видаляти. розширеного проміжку, буде обмежувати мінімаЗгідно десятого аспекту, винахід стосується льну ширину цього проміжку, який необхідно опонабору елементів для формування опоряджувальрядити, з огляду на те, що виступаюча з'єднуюча ного профілю вище згаданого типу, зокрема, начастина буде обмежувати відстань, яка забезпечує бору елементів для формування опоряджувальновведення покриття підлоги під фланцеву частину. го профілю, зокрема, опоряджувального профілю, Крім того, відстань, завдяки якої фланцева частиякий має принаймні дві частини, з яких першою на досягає покриття підлоги, часто буває дуже частиною є фланцева частина з прикріпним елемалою для забезпечення щільного покриття по ментом, розміщеним на нижньому боці, а другою всьому периметру. частиною є носова частина, яка може взаємодіяти Щоб подолати ці недоліки, згідно дев'ятому з нижнім боком фланцевої частини так, що, при аспекту винаходу профіль складається з принаймвикористанні, або не використанні, носової частині двох частин, першою частиною є фланцева часни створюються дві можливості використання; натина з прикріпною частиною на нижньому боці, а бір характеризується тим, що також має з'єднуюдругою частиною є носова частина, яка може взачий засіб у вигляді адгезивного засобу, причому, ємодіяти з нижнім боком фланцевої частини так, принаймні носова частина і адгезивний засіб є що створюються можливості двох використань, взагалі об'єднані у пакет. або, коли носова частина застосовується, або коЗгідно одинадцятого аспекту, винахід має на ли не застосовується, при цьому, профіль харакметі створення обмеженого набору елементів, теризується тим, що між першою і другою частиякий все ж таки дозволяє сформувати велику кільнами є прикріпний засіб принаймні у формі кість різних опоряджувальних профілів. Для цього, адгезивної частини на носовій частині з оброблюнабір елементів для формування опоряджувальваного боку, з яким адгезивна частина, перша і ного профілю має принаймні два елементи, пердруга частини можуть бути з'єднані одна з одною. ший елемент і другий елемент відповідно, при Завдяки цьому ці прикріпні засоби або можуть, або цьому, перший елемент має фланцеву частину з не можуть, бути додатково укомплектовані з'єднуприкріпною частиною, розміщеною на нижньому ючою частиною, яка виступає від носової частини, боці, набір характеризується тим, що другий елеі зачіплюватися на нижньому боці фланцевої часмент, який таким чи іншим способом адаптований, тини і забезпечувати замикання принаймні у бокоможе взаємодіяти з першим елементом у принайвому напрямку. Тому адгезивний засіб може взаємні в двох положеннях використання. Для забезмодіяти безпосередньо з нижнім боком фланцевої печення потрібного пристосування до нової функчастини або з частиною, яка присутня на нижньоції, наприклад, одну або більше частин другого му боці фланцевої частини. елемента необхідно вилучити. Згідно цього дев'ятого аспекту, взаємодія між Переважно, другий елемент виконаний у вифланцевою частиною і носовою частиною не може гляді носової частини і має два боки, які, для фунстворювати ніяких обмежень для використання кції бажаного використання, можуть бути розвервиключно фланцевої частини, наприклад, коли нуті назовні, внаслідок чого отримують іншу форму використовують цю частину як нарощувальний опоряджувального профілю, переважно, у формі профіль. У такому випадку немає недоліків клеєкінцевого або перехідного профілю, відповідно. ного з'єднання і немає перешкоджаючих виступаУ переважному втіленні відповідно одинадцяючих частин на нижньому боці фланцевої частини. того аспекту, зазначені два боки другого елемента В окремих формах втілення, винахід відповідреалізують як декоративні боки, тому кожний з цих но до дев'ятого аспекту також включає набір еледекоративних боків, шляхом позиціонування приментів для формування опоряджувального профінаймні частини другого елемента відносно першолю вище згаданого типу, який характеризується го елемента, може бути встановлений у положен 15 89509 16 ня, при якому він стає примкненим до декоративалу, який складений з декількох шарів деревини, і ного боку фланцевої частини, щоб таким чином характеризується тим, що принаймні два з зазнасформувати у цьому положенні, разом з першим чених шарів мають орієнтацію волокон деревини, елементом, опоряджувальний профіль. яка відрізняється від орієнтації волокон шару, Безумовно, фланцева частина також може бурозміщеного відповідно вище або нижче. На практи застосована як така сама, наприклад, як наротиці це реалізується виготовленням відповідного щувальний профіль. тіла з матеріалів полідеревини з так званими пеЗрозуміло, що винахід також стосується опорехрещуваними шарами. ряджувального набору, де тримач і профіль викоЗрозуміло, що зазначені шари деревини переристовують відповідно будь-якому з попередніх важно простягнені паралельно фланцям фланцеаспектів винаходу. вих частин. Слід зауважити, що можливе шарове покриття Завдяки різним орієнтаціям волокон деревини, може складатися з ламінату, фольги, шпону або опоряджувальний профіль згідно дванадцятому подібних матеріалів і, переважно, мати високу аспекту, отримує, серед іншого, покращену гнучку зносостійкість. Ламінат може включати базовий міцність. Кожний окремий шар деревини має тільлист, який просочений смолою, на який переважно ки обмежений опір згину навколо осі, яка є параздійснюють друкування. Зносостійкість може бути лельною напрямку волокон деревини. Взаємодія отримана введенням абразивних частинок, наприокремих шарів деревини з різною орієнтацією воклад, оксиду алюмінію, у шарове покриття. Застолокон забезпечує те, що профіль не має осі насування шарового покриття, наприклад, можна вколо якої гнучкість має невеликий опір. Така вісь забезпечити за допомогою наклеювання його поє особливо небезпечною, коли вона розташована ліуретановим або поліолефіновим клеєм. Викориу поздовжньому напрямку опоряджувального простання поліолефінового клею забезпечує більш філю. При нормальному використанні, згинання легке покриття крутих країв, ніж при використанні навколо поздовжньої осі профілю буде часто відполіуретанового клею. буватися, наприклад, коли користувач ходить по Додатково, слід зауважити, що покриття проопоряджувальному профілю. Низький опір згину філю також може бути виготовлене виключно з навколо поздовжньої осі може привести до того, різних шарів фарбувальної речовини, такої як, що тонкі частини, такі як, фланці фланцевих часдрукувальна фарба, яка переважно формує структин, можуть бути передчасно зруйновані. туру, і може бути покрите лаком. У випадку, коли Згідно тринадцятому аспекту, винахід стосуопоряджувальний профіль складений з тіла, яке ється профілю для опорядження покриття підлоги, сформоване з декількох частин, як у випадку, наякий характеризується тим, що цей профіль має приклад, з профілями, які відповідають характеритаку конфігурацію, що його можна використовувастикам восьмого аспекту винаходу, то переважним ти і як опоряджувальний профіль, і як плінтус. У є застосування зазначеної структури у не роз'єдпереважній формі втілення профіль має декілька наному або комбінованому стані частин. частин, з яких дві або більше, в залежності від Додатковою перевагою різних аспектів винафункції застосування, можуть бути відокремлені ходу є те, що значно зменшені витрати виробника одна від одної або скомбіновані одна з одна зберігання і облік. Існуючі способи опорядження ною,причому, у принаймні одному застосуванні покриття підлоги потребують тримачів для кожного отримують збірку такою, що вона є прийнятною профілю і типу підлоги, а також опоряджувальних для застосування як плінтус, а у принаймні одному профілів для кожного типу опорядження і типу підіншому застосуванні отримують збірку такою, що логи, зрозуміло, якщо виробник бажає забезпечити вона є прийнятною для застосування як опорявирівнюючі опоряджувальні профілі. Мати всі ці джувальний профіль. тримачі і профілі у запасі і у відповідному асортиЗгідно чотирнадцятого аспекту, винахід також менті є дорогою справою. Зокрема, виробник, який стосується збірки, яка характеризується тим, що хоче запропонувати, наприклад, тримачі для двох має одну або більше з наступних трьох характеривисот покриття підлоги повинен буде мати подвійстик: ний запас. Якщо він, крім того, також пропонує - має конфігурацію, яка забезпечує при взаєпідстилки різної товщини і хоче мати тримач у замодії з опоряджувальним профілем розділення пасі для кожної комбінації підстилки і покриття такого профілю на дві або більше частини; підлоги, то облік всього цього буде складним. - має дві або більше функцій використання, Опоряджувальний набір, тримачі і опоряджувальні внаслідок чого принаймні одна з них має пристрій профілі, виготовлені за винаходом, зменшують цю у вигляді ножа для розділення опоряджувального незручність до необхідної міри, принаймні для профілю на дві або більше частин; майже всіх форм втілень, описаних вище. - має дві або більше функцій використання, Згідно іншого особливого, незалежного дванавнаслідок чого принаймні одна з них забезпечудцятого аспекту, винахід стосується профілю, який ється пристроєм у вигляді ножа для розділення складений з матеріалу, який є зручним у виробниопоряджувального профілю на дві або більше часцтві, а ці профілі все ще мають достатню міцність. тин, а інша забезпечується пристроєм у вигляді Для цього опоряджувальний профіль для покриття натискного блоку. підлоги має тіло, та чи інакше сформоване декільЗгідно п'ятнадцятому аспекту, винахід стосукома частинами, серед яких є фланцева частина з ється опоряджувального профілю або частини для прикріпною частиною, розміщеною на нижньому формування такого профілю, який має структуру боці, причому, тіло або принаймні фланцева часна його декоративному боці, яка характеризується тина і прикріпна частина виконані по суті з матерітим, що вона сформована, принаймні частково, а 17 89509 18 переважно в цілому, з твердіючої речовини, яка частин є фланцевою частиною, а друга є носовою нанесена на опоряджувальний профіль або частичастиною, яка знаходиться, або може знаходитину його і затверділа на ньому, зокрема, структура є ся, під фланцевою частиною і примикає декоратидрукованою. Більш переважно, що друковану вним боком до донизу направленої частини декоструктуру використовують з твердіючою або висуративного боку фланцевої частини; профіль шуваною речовиною, такою як поліграфічна фарба характеризується тим, що зазначені перша і друга або інша речовина, яка може бути застосована за частини сформовані з окремих базових тіл, і тим, допомогою принтера, наприклад, лак, який може що базові тіла самі по собі є вільними від механічбути нанесений за допомогою процесу друкуванних з'єднуючих частин, які відповідають одна одня. ній, і які сформовані з матеріалу власно базових Така технологія має перевагу в тому, що не тіл; і тим, що зазначені базові тіла з'єднані одне з потрібно формувати окремий декоративний шар одним, або можуть бути з'єднані одне з одним, за для формування шарового покриття, такий як, допомогою принаймні одного окремого з'єднання. вдрукована покриваюча фольга, ламінатна фольга Термін "окреме з'єднання" означає будь-яку форабо подібні, який повинний бути нанесений на му з'єднання, яка відрізняється від з'єднання, опоряджувальний профіль дуже ретельно. Переотриманого механічними частинами, виготовлениважним результатом цього є те, що можливо ми з базового матеріалу тіл. Опоряджувальні проотримати гладкий продукт з першого разу, коли філі відповідно сімнадцятому аспекту забезпечуструктура створюється принтером. Крім того, факють, серед іншого, перевагу в тому, що з'єднання тично ніяких запасів друкованого декоративного базових тіл більше не залежить від власно від башару не потрібно. Шляхом прийнятного керування зових тіл, а залежить від окремих з'єднань, ревище згаданим блоком, зокрема, принтером, можзультатом чого є те, що можна застосовувати ливо переключатися на виготовлення іншої струкбільш прості форми базових тіл. Окремим з'єднантури у будь-який час. ням переважно є адгезивне з'єднання, наприклад, До п'ятнадцятого аспекту також відноситься клейове з'єднання або адгезивне стрічкове з'єдспосіб виробництва опоряджувального профілю нання і / або з'єднання за допомогою шарового або частини профілю, який характеризується тим, покриття, яке простягнене поверх обох базових що має принаймні операцію, при якій опоряджуватіл. льний профіль і / або зазначена частина, сформоВ межах кожного аспекту можливі інші перевані або у повністю завершеному вигляді, або як важні форми втілення винаходу. Це деталізовано напівпродукт, переміщують вздовж блоку, який у формулі винаходу. наносить твердіючу речовину у вигляді структури Винахід також стосується всіх можливих комна опоряджувальний профіль і / або зазначену бінацій характеристик різних, вище згаданих аспечастину, зокрема вздовж блоку для друкування, ктів, оскільки такі характеристики є сумісними одна переважно струминного принтеру, після чого рез одною. човину залишають до затвердіння. Додаткові хаДля кращого показу ознак винаходу, як прирактеристики згідно п'ятнадцятого аспекту стануть клади, що не обмежують винахід, описані декілька більш ясними з детального опису винаходу. переважних форм втілень з посиланнями на кресЗгідно шістнадцятого аспекту, винахід стосулення, де на: ється способу виробництва плінтуса, який складеФіг.1 показаний тримач за винаходом з різниний з однієї або більше частин і одна або більше з ми опоряджувальними профілями; цих частин має декоративну поверхню у формі Фіг.2-5 показані різні форми втілення у змонструктури, і який характеризується тим, що має тованому положенні з використанням тримача і принаймні операцію, при якій плінтус і / або одну з профілю на Фіг.1; його частин переміщують вздовж блоку, який наФіг.6-10 показаний збільшений вигляд частини, носить твердіючу речовину у вигляді структури на яка позначена як F6 на Фіг.2, у різних варіантах плінтус і / або відповідні частини, зокрема вздовж винаходу; блоку для друкування, переважно струминного Фіг.11 показаний тримач за винаходом; принтеру, після чого речовину залишають до заФіг.12-13 показаний тримач на Фіг.11 у різних твердіння. Тут отримують ті самі переваги, що і у застосуваннях; п'ятнадцятому аспекті. Фіг.14 показаний варіант опоряджувального І на опоряджувальному профілі відповідно набору за винаходом; п'ятнадцятого аспекту, і на плінтусі відповідно Фіг.15 показаний опоряджувальний набір на шістнадцятого аспекту можливо реалізувати цілісФіг.14 у змонтованому положенні; ну структуру і / або цілісну покриту поверхню за Фіг.16 показаний інший тримач за винаходом; допомогою зазначеної технології, а також можна Фіг.17 показане застосування тримача на це зробити тільки на їх частинах, а на залишених Фіг.16; частинах структури і / або покриті поверхні будуть Фіг.18 показаний інший опоряджувальний реалізовані за допомогою іншої технології, наприпрофіль за винаходом; клад, ламінуванням під тиском. Фіг.19 показана, у збільшеному масштабі, часЗгідно сімнадцятого аспекту винахід стосуєтьтина, зазначена як F19 на Фіг.18; ся опоряджувального профілю, який має тіло, Фіг.20 показане застосування опоряджувальсформоване з принаймні двох частин, які, для заного набору на Фіг.18; безпечення функції наміченого застосування, моФіг.21-23 показані варіанти опоряджувального жуть бути відокремлені одна від одної або застопрофілю за винаходом; совуватися разом, причому, перша з зазначених 19 89509 20 Фіг.24-25 показані додаткові варіанти опоряни 8 по суті на одній висоті. На відміну від попереджувального набору за винаходом; днього, "перехідний профіль" 6 і "кінцевий проФіг.26 показана, у збільшеному масштабі, зофіль" 4 є опоряджувальними профілями з на, позначена як F26 на Фіг.25 варіанту з невеликонтактними поверхнями 9 і 10, розміщеними на ким відхиленням; різній висоті. Для цього перехідний профіль 6 і Фіг.27 показаний інший варіант опоряджувалькінцевий профіль 4 з одного боку прикріпної частиного профілю за винаходом; ни 8 мають носову частину 11, з кінцевою стінкою Фіг.28-29 показані застосування опоряджува12, яка направлена донизу і яка на кінцевому прольних наборів за винаходом; філі 4 звичайно є більш крутою, ніж на перехідноФіг.30-32 показані додаткові варіанти опоряму профілі 6. Переважно, кінцева стінка 12 кінцеджувальних наборів за винаходом; вого профілю 4, як показано, повинна бути Фіг.33 показана приналежність, яку можна заправоруч і по суті вертикальною, а кінцева стінка стосовувати при монтажі опоряджувального про12 перехідного профілю 6 переважно опускається філю за винаходом; донизу нахилено. Фіг.34 показане, як застосовують приналежЯкщо інше не зазначене, опоряджувальні наність на Фіг.33; бори за винаходом, які будуть описані далі, не Фіг.35 показаний варіант приналежності на обмежені представленими опоряджувальними Фіг.33; профілями 4, 5 і 6, і зазначені опоряджувальні Фіг.36-38 показаний вигляд і/або поперечний профілі не обмежують вище зазначену заявку. переріз по лініях XXXVI-XXXVI на Фіг.35, ХХХVІIДодатково, опоряджувальний набір 1, показаXXXVIІ на Фіг.36 і XXXVIII-XXXVIII на Фіг.37; ний на Фіг.1 виконаний таким, що він відповідає Фіг.39 показаний набір елементів для формупершому аспекту винаходу. Згідно цього аспекту, вання опоряджувального профілю з характериститримач 2 має прикріпну частину 13, підстильну ками, серед інших, відповідно до одинадцятого частину 14, а також кінцеву позиційну частину 15. аспекту винаходу; У показаному прикладі прикріпна частина 13, Фіг.40-42 показані різні форми втілення опоряяка повинна взаємодіяти з прикріпною частиною 8, джувального профілю з характеристиками, серед складається з ніжок 16, які на внутрішньому боці інших, відповідно до одинадцятого аспекту винамають ребра 17. Ніжки 16 встановлені трохи нахиходу; леними усередину. При монтажі ніжки 16 замикаФіг.43-44 показані інші два варіанти втілень за ються навколо прикріпної частини 8 опоряджувавинаходом; льного профілю 3. Ребра 17 слугують для Фіг.45-46 показані інші варіанти втілень за визабезпечення міцного монтажу і схоплювання. находом; Можливо, що ці ребра 17 можуть як зубці входити Фіг.47-48 показаний варіант приналежності на у відповідні порожнини прикріпної частини 8. ЗроФіг.35 і можливе застосування його; зуміло, що можливі і інші прикріпні частини 13 або Фіг.49 показаний поперечний переріз по лінії 8 для тримачів 2 і опоряджувальних профілів 3, ХХХХІХ- ХХХХІХ на Фіг.48; якщо це рішення не виходить за межі винаходу. Фіг.50 показаний інший варіант опоряджувальЯк показано, підстильну частину 14 переважно ного профілю за винаходом; виконують як невелику підстильну стрічку, яка моФіг.51-55 показана інша особлива технологія же бути відокремлена по розривній лінії 18, яка за винаходом для реалізації опоряджувальних являє V-подібну канавку, від залишеної частини 19 профілів; тримача або шляхом розлому, або відриванням, Фіг.56 показаний інший варіант винаходу, який, або за допомогою простих інструментів, наприсеред інших, відповідає сімнадцятому аспекту; клад, ножа, яким частина 14 може бути відрізана. Фіг.57-62 показані, у збільшеному масштабі, В межах винаходу, засіб для відокремлення підрізні варіанти частини, позначеної як F57 на Фіг.56. стильної частини 14 від частини 19 тримача 2 моНа Фіг.1 показаний у поперечному перерізі же також бути, наприклад, у вигляді відривної лінії, комплект опоряджувального набору 1, який, як перфорації, частини з послабленого матеріалу і відомо, складається з тримача, взагалі позначенот.п. Відповідна частина може також бути відділена го 2, і опоряджувального профілю, взагалі познаі іншим шляхом, наприклад, забезпеченням її заченого 3. собом для переведення підстильної частини 14 у На цій фігурі показані три традиційні форми інше положення переміщенням під кутом. Це може втілення опоряджувального профілю 3. Вони в бути механічний шарнір або, наприклад, частина, свою чергу окремо пронумеровані і стосуються яка загинається, формуючи частину тримача 2. кінцевого профілю 4, нарощувального профілю 5 На Фіг.1, зазначена позиційна частина 15 ви(показаного безперервними лініями) і перехідного конана як вільний виступ, завдяки чому віддалепрофілю 6 (обидва останні показані пунктирними ний кінець цього виступу, який визначає вертикалініями). льну кінцеву площину V1, формує упор, який, Тип "нарощувальний профіль" 5 означає, що серед іншого, забезпечує оптимальне позиціонуопоряджувальний профіль 3 складається з фланвання, що буде пояснено на Фіг.2 і 3. цевої частини 7, яка простягнена ліворуч і правоЗнизу тримач 2 має профільовану частину 20, руч від прикріпної частини 8, яка знаходиться під яка полегшує прилипання на чорнову підлогу. Але, фланцевою частиною. Опоряджувальний профіль не виключається прикріплення і в інший спосіб, 3 у вигляді нарощувального профілю 5 звичайно наприклад, гвинтами. має, як показано, дві контактні поверхні 9 і 10, Тримач 2 має дві вільні кінцеві частини 21 і 22, розміщені на протилежних боках прикріпної частирозміщені на протилежних боках прикріпної части 21 89509 22 ни 13, при цьому, ширини В1 і В2 обох кінцевих Для цього можливо виконати отвори під гвинти у частин, кожного разу є виміряними від частини 13 підстильній частині і / або у частині 19. до віддаленого кінця відповідної кінцевої частини На Фіг.4 показане інше використання опоря21, 22 і відрізняються одна від одної. Зокрема, джувального набору 1 на Фіг.1, де тримач 2 скомширина В1 вільної частини 21, яка тут функціонує бінований з нарощувальним профілем 5. В цьому як підстильна частина 14, є більшою за ширину В2 випадку опорядження стосується проміжку 29 з'єдіншої кінцевої частини 22, яка, наприклад, слугує нання у покритті 24 підлоги. Монтування в цілому як позиційна частина 15. Як показано, В1 також можна легко прослідкувати з фігури. Не виключено переважно є більше, ніж або рівною половині всієї що, коли використовується відповідний опоряджуширини В3 тримача 2, тому коли використовують вальний набір 1, підкладка 25 може бути неперечастину 21 як підстильну частину гарантований рвною і тримач 2 просто фіксують на підкладці 25. добрий опір залишеної частини 19 тримача 2, заТакож, користувач може вирішити в залежності від вдяки підстильній частині 14, що стане більш зроширини проміжку 29 з'єднання і типу покриття 24 зумілим з фігур 3 і 5. підлоги, чи він буде встановлювати обидві, одну На Фіг.2 показаний опоряджувальний набір 1 у або не встановлювати кінцеві частини 21 і 22 під змонтованому стані, для випадку, коли тримач 2 покриття 24 підлоги. Показаний тримач дозволяє скомбінований з кінцевим профілем 4. Тут показапереміщення більш широких вільних кінців частини не опорядження покриття 24 підлоги, яка лежить 21, що забезпечує більшу гнучкість при опоряна підкладці 25 біля стіни 23. В цьому випадку має дженні. Крім того, більш вузькі вільні кінцеві частимісце, наприклад, монтаж шляхом відрізання підни 22 (цей варіант не показаний) можуть бути пекладки 25 на відстані від стіни 23, встановлення реміщені з свого положення або шляхом їх тримача 2 на чорнову підлогу 26 і позиціювання відокремлення, або згинання у інше положення. його за допомогою частини 15 навпроти стіни 23, На Фіг.5 показаний приклад використання опомонтаж покриття 24 підлоги поверх вільної кінцеряджувального набору 1 на Фіг.2 у випадку, коли вої частини 21 і, наприкінці, фіксація кінцевого тримач 2 комбінують з перехідним профілем 6. профілю 4 у прикріпній частині 13 тримача 2, як Цей випадок стосується опорядження перехідним показано стрілкою 27. Протягом монтажу тримач 2 профілем проміжку між покриттям підлоги 24, такопереважно фіксовано прикріпляють до чорнової го ж типу як і на Фіг.3, і килимом 30, який покриває підлоги. Не виключено що при монтажі опоряджупідлогу кімнати. Монтаж виконують в такий самий вального набору 1 підкладку 25 не відрізають і спосіб, що і на Фіг.3. В цьому випадку, перехідний тримач 2 розміщають поверх цієї прокладки 25. профіль 6 є трохи нахилений, за рахунок затисУ прикладі на Фіг.2 кінцевий профіль 4 точно нення його нахилено прикріпною частиною 8 у притуляється кінцевою стінкою 12 до стіни 23. В прикріпну частину 13 тримача 2. залежності від втілення, тримач 2 так чи інакше На Фіг.6 показаний варіант використання опоштовхає кінцевий профіль 4 у напрямку стіни 23, ряджувального набору 1 на Фіг.1. Кінцева позиційвнаслідок чого отримуємо примикання опоряджуна частина 15 тримача 2 виконана з направленою вального профілю 4 до стіни 23. Таке примикання догори частиною 31. Це забезпечує запобігання може бути досягнуто, наприклад, тим, що кінцева того, що коли відбувається опорядження покриття стінка 12 профілю 3, у вільно змонтованому поло24, яке граничить з стіною 23, або іншої направлеженні, розміщена, наприклад, на декілька десятих ної догори частиною, яка не примикає до чорної міліметра за межами вертикальної площини V1 підлоги 26, позиційна частина 15 проковзає під упорної позиційної частини 15 тримача 2, або, інстіну 23 і це спричиняє невірне позиціонування шими словами, відстань, виміряна від прикріпної тримача 2 відносно стіни 23. Частина 15 також частини 13 тримача 2 до кінцевої стінки 12 кінцевиконана з можливістю відокремлення по розриввого профілю 4, у вільно змонтованому положенні ній лінії 18. Для прикріплення тримача 2, в цьому є більше, ніж зазначена ширина В2. "Вільно змонприкладі забезпечені отвори 32 під гвинти. товане положення" - це положення, коли профіль На Фіг.7 показаний інший варіант використан3 закріплений у тримачі 2, але, ще не зміщений до ня опоряджувального набору 1 на Фіг.1. Цей випастіни 23. док знову стосується опорядження покриття підлоНа Фіг.3 показане інше застосування опоряги, яке граничить з стіною 23. Тут також кінцева джувального набору 1 на Фіг.2. Це стосується опопозиційна частина 15 тримача 2 має направлену рядження покриття 24 підлоги, яке є більш товсдогори частину 31. Ця частина 31 формує видимий тим, ніж на Фіг.2 і знаходиться біля стіни 23. край 33, що примикає до стіни. Цей край 33 може Покриття 24 також лежить на підкладці 25, яка є бути покритий покриттям 34, так чи інакше вирівбільш товстою ніж підкладка 25 на Фіг.2; крім того, нюючи покриттям 24 підлоги або опоряджувальний під зазначеною підкладкою 25 розміщений екран профіль 3. При використанні цього тримача 2 мо28 для парів вологи від балок. Щоб подолати біже бути отримане, як і описане відносно Фіг.2, зальшу загальну товщину різних шарів покриттів тиснення. Тепер це стосується затиснення кінцевої підлоги необхідно, щоб було можливо закріпляти стінки 12 проти направленої догори частини 31 частину 8 достатньо надійно у частині 13, підститримача 2, і / або направленої догори частини 31 льну частину 14 відламують і кладуть під частину проти стіни 23. 19. Таким чином, підстильна частина 14 і частина На Фіг.8 показаний ще один варіант викорис19 можуть утримуватися на своїх місцях у будьтання опоряджувального набору 1 на Фіг.1. В цьоякий спосіб, наприклад, за допомогою клею або му випадку, опоряджувальний профіль 3 виконаприкріпних елементів, таких як гвинти, при цьому, ний як нарощувальний профіль 5, але, обидві частини тримаються на чорновій підлозі. застосовується він як кінцевий профіль 4. Для цьо 23 89509 24 го направлена догори частина 31 тримача 2, яка ня другу частину 38 встановлюють у її друге слугує як позиційна частина 15, підтримує профіль робоче положення, коли вона згинається і лягає 5. під першу частину 37 і функціонує як підстильна На Фіг.9, направлена догори частина 31 кінцечастина. вої позиційної частини 15 також має додаткову Інші положення другої частини 38 тримача 2 є прикріпну частину 13А для закріплення використоможливими, не виходячи за межі винаходу. вуваного опоряджувального профілю 3 на тримачі На Фіг.14 показаний тримач 2 для прикріплен2. ня опоряджувального профілю 3, який виконаний На Фіг.10, інша прикріпна частина 35, яку визгідно четвертого аспекту винаходу. Тримач 2 має користовують для іншої мети, ніж фіксація опоряпершу частину 37 з частиною 13 для закріплення джувального профілю 3, розміщена на тримачі 2, а опоряджувального профілю 3 на тримачі 2, а тасаме на кінцевій частині 22. В цьому прикладі прикож другу частину 38, яка в цьому випадку виконакріпна частина 35 слугує для електричного провона як одне ціле з першою частиною 37, причому ду 36. Не виходячи за межі винаходу, інші функцідруга частина може використовуватися як підстиональні частини можуть бути розміщені на тримачі льна частина 14 для першої частини 37. Прикріпна 2, що незалежно формує ідею винаходу. частина 13 тримача 2 показана як приклад варіанНа Фіг.11 показаний тримач 2 для прикріпленту прикріпної частини 13 тримача 2, показаного на ня опоряджувального профілю 3 згідно третього Фіг.1. аспекту винаходу. З цією метою тримач 2 має пеКрім того, тримач 2 на Фіг.14 має механічний ршу частину 37 з прикріпною частиною 13 для крізасіб позиціонування, такий, що відповідає четверплення профілю 3 на тримачі 2, а також другу частому аспекту винаходу, який в цьому випадку реатину 38 з функцією, яка відрізняється від вище лізований у формі замкового засобу 42, який зназгаданої прикріпної частини 13. В цьому прикладі, ходиться на першій частині 37 і на другій частині ця друга частина 38 є підстильною частиною 14 і 38. з'єднана з першою частиною 37 з можливістю поНа Фіг.15 показане застосування опоряджувавороту відносно неї. Підстильна частина 14 викольного набору 1 на Фіг.14. Друга частина 38 тринана як фланець, що простягнений вбік, який може мача 2 використана як підстильна частина 14 під бути складений, завдяки з'єднанню 39 типу шарніпершу частину 37. Замковий засіб 42 дозволяє ра по стрілці 40 між положенням, в якому вона прикріплення частини 37 і 38 одна одній за допопростягнена вбік і положенням, при якому вона могою з'єднання защіпанням, внаслідок чого отрирозміщена під частиною 37. мують замикання у вертикальному і поперечному З'єднання 39 наведеної форми є частиною 41 напрямку обох частин 37 і 38. з гнучкого матеріалу, яка виготовлена шляхом В межах винаходу і згідно четвертого аспекту соекструзії разом з першою частиною 37 і другою винаходу замковий засіб 42 також може діяти як частиною 38 тримача 2. Частина 41 має більш гнузамок у повздовжньому напрямку. Крім того, можчкий матеріал, ніж перша частина 37 і друга часливо застосовувати позиційний засіб тільки між тина 38 тримача 2. Винахід не виключає, що тричастинами 37 і 38, завдяки чому ніякі кріплення між мач 2 має з'єднання 39, яке спроектоване в інший частинами 37 і 38 не діють і запобігаються тільки спосіб. Наприклад, з'єднання 39 може мати частивзаємні бокові або поперечні переміщення. Замину з послабленого матеріалу або механічний шаркаючий або позиційний засіб може також бути винір; також, увесь тримач 2 може бути виготовлений конаний і в інший спосіб, ніж механічний, наприз матеріалу, який можна деформувати, так що клад, за допомогою магнітної взаємодії. користувач може деформувати тримач 2 як бажає. В частинах 37 і 38 є отвори 32 під гвинти, осі Підстильна частина 14 тримача 2 на Фіг.11 яких співпадають у положенні з'єднання першої 37 має профільну частину 20 з двох боків, щоб було і другої 38 частин. Зрозуміло, що такі отвори 32 є, легко при будь-якому застосуванні приклеїти трияк варіант. мач 2 до чорнової підлоги. На Фіг.16 показаний тримач 2 згідно п'ятого На Фіг.12 показане застосування тримача 2 на аспекту винаходу. З цією метою тримач 2 з одного Фіг.11. Воно стосується опорядження проміжку 29 боку має першу частину 37 з частиною 13 для приз'єднання за допомогою нарощувального профілю кріплення опоряджувального профілю 3 на тримачі 5. Друга частина 39 показана у своєму першому 2 і з базою 43, з якою перша частина 37 може бути робочому положенні, коли вона проштовхнута під скріплена на чорній підлозі 26, а також має другу покриття 24 підлоги. Слід зауважити, що прикріпчастину 38, яка виконана як одне ціле з першою лення тримача 2 на підкладку 25 шляхом прошточастиною 37, причому частина 38 має регулюючу вхування підстильної частини 14 під покриття 24 частину 44, за допомогою якої можна регулювати може бути недостатнім так як прикріпна частина кут першої частини 37 відносно підлоги 26. 13 з'єднана з підстильною частиною 14 за допомоРегулююча частина 44, яка показана на Фіг.16, гою соекструдованого матеріалу 41, спроможного є клиновидною підстильною частиною, яка може до згину. Тому рекомендується приклеювати трибути відділена і яка при застосуванні діє на тримач мач на чорнову підлогу 26 або прикріпляти гвин2 для забезпечення нахиленого положення (див. тами. Фіг.17). На Фіг.13 показане інше застосування тримача Регулююча частина 44 переважно дозволяє 2 на Фіг.11. Опорядження стосується проміжку 29 з більше нахилення опоряджувального профілю 3, між покриттям 24 підлоги і підкладкою 25, які раніж коли воно досягнуто тільки прикріпленням часзом утворюють більш товсте покриття, ніж предтини 8 у прикріпній частині 13 у нахилений спосіб ставлене на Фіг.12. Для забезпечення опоряджен(див. Фіг.5). Нахилення опоряджувального профі 25 89509 26 лю 3 дозволяє опорядити проміжок між двома потя спочатку проводять обробку, що гарантує точкриттями підлоги різної товщини. Зрозуміло, що ність збірки (неточність збірки за рахунок покритвикористання регулюючої частини 44 може комбітя), наприклад, загальним підрізанням назовні нуватися із замиканням прикріпної частини 8 у направлених боків зібраних частин до відповідного частині 13 у нахилений спосіб. розміру. Опоряджувальний профіль 3, серед іншого, Коли опоряджувальний профіль 3 типу, показгідно шостого аспекту винаходу показаний на заного на Фіг.18, використовують як перехідний Фіг.7. З точки зору виробництва, опоряджувальний профіль 6, користувач повинен видалити носову профіль 3 сконструйований так, що фланцева часчастину 11, яка показана на Фіг.18 ліворуч. Якщо тина 7 має носоподібну частину 11 тільки під одпотрібно застосовувати його як кінцевий профіль ним краєм, яка прикріпляється у одній частині, але 4, то користувач повинен видалити носову частину з можливістю відокремлення, на фланцевій части11, яка показана на Фіг.18 праворуч. Нарощувальні 7 профілю 3. У представленому втіленні носова ний профіль 5 отримують при видаленні обох ночастина 11 з'єднана з фланцевою частиною 7 висових частин 11, залишивши тільки фланцеву часключно з допомогою частини 45, виконаної з затину 7. лишеного послабленого матеріалу, безпосередньо На Фіг.19 показано, як носова частина 11 може під шаровим покриттям 46. Цю конструкцію при бути легко видалена, серед іншого, поворотом промисловому виробництві отримують шляхом носової частини 11. В цьому випадку шарове поформування западини 47 у кінцевому профілі 4, як криття 46 буде зігнене і проявиться лінія різання це показано на Фіг.7, причому ця западина простяабо згинання, по якій користувач має можливість гається практично до шарового покриття 46. розмістити свій ніж 50 і розрізати шарове покриття На Фіг.18 показаний опоряджувальний про46. Можливе також використання розділення або філь 3 для покриття 24 підлоги, серед іншого, згідрозламування. Якщо застосовувати шарове поно восьмого аспекту винаходу. Опоряджувальний криття 46 з достатньо ломкого матеріалу, наприпрофіль 3, який по суті має тіло, яке сформовано клад, прийнятний термореактивний ламінат, то декількома, в даному випадку - трьома, взаємно шарове покриття 46 при повороті носової частини відокремленими частинами, причому, одна з цих 11 для видалення буде самостійно ламатися. частин виконана як фланцева частина 7, яка проЗрозуміло, що опоряджувальний профіль 3, стягається ліворуч і праворуч від прикріпної частипоказаний на Фіг.18, може також бути вироблений ни 8, розміщеної на нижньому її боці, а дві інші шляхом екструзії і при цьому цей профіль 3 буде відокремлювані частини виконані як носові частимати послаблені частини, по яких частини, які пони 11, які, в даному застосуванні, можуть, або не трібно відокремити, можуть бути відламані, відіможуть, бути видаленими від фланцевої частини рвані або відрізані. В такий спосіб профіль 3 отри7. Одна з носових частин 11, а саме права на мують таким, що він відповідає сьомому аспекту Фіг.18, показана з нахилено спрофільованою зоввинаходу, який було пояснено попередньо у пенішньою боковою або кінцевою стінкою 12, а інша редмові до опису винаходу. Тому шарове покриття носова частина 11, а саме ліва на Фіг.18, показана 46 може, або не може, бути присутнім на видимоз зовнішньою боковою або кінцевою стінкою 12, му боці цього екструдованого опоряджувального яка є більш крутою, ніж попередньо згадана носопрофілю 3. ва частина 11, і як показано може бути вертикальЗазначене шарове покриття 46 може, наприною. клад, мати печатну фольгу, наприклад, типу, який Кожна з носових частин 11 розміщена поруч з звичайно застосовують як покриваючу фольгу. Не краєм фланцевої частини 7 і, у представленому виключені інші типи покриттів 46. втіленні, спирається безпосередньо на цю фланНа Фіг.20 показаний варіант профілю 3 на цеву частину 7 так, що контактують у вертикальФіг.18, де він застосовується як перехідний проному напрямку з опорними поверхнями 48, що філь 6 і тому ліва носова часина вилучена. Зокрегарантує хорошу передачу сил. Також, (див. ма в цьому варіанті профіль 3 має замковий засіб Фіг.18) є контакт у горизонтальному напрямку за або частину 51, яка забезпечує те, що носова часдопомогою стопорних частин 49, що забезпечує тина 11 при маніпулюванні профілем 3 до або під добрий опір боковим силам. Подібний опір бокочас встановлення його у небажаний спосіб не певим силам можна отримати, забезпечивши стопореміщується з положення, у якому він лежить прорні частини 49А і / або 49В на тримачі 2. Такий ти фланцевої частини 7. Це небажане переміщентримач 2 показаний на Фіг.18 штриховою лінією. ня носової частини 11 не допомагає легкому Опоряджувальний профіль 3 згідно восьмого встановленню профілю. Крім того, таке переміаспекту (див. Фіг.18) може бути виготовлений, щення може приводити до небажаного розламушляхом окремого виготовлення трьох частин, які вання або розриву шарового покриття 46 або невводять у взаємний контакт, у цьому прикладі бажаної появи на ньому лінії згину. Зрозуміло, що фланцеву частину 7 і дві носові частини 11 виговикористання такого замкового засобу або частини товляють або екструзією з синтетичного матеріа51 є також прийнятним при покриванні тіла опорялу, алюмінію, деревини і т.п., або використовуючи джувального профілю 3 у випадку, коли він скламеханічні і подібні операції, наприклад, до фанери, дений з декількох частин. На практиці таке шарове або інших матеріалів на основі деревини, наприпокриття 46 може викликати залишкові сили розтяклад, МДФ/ВДФ, а потім виконують загальне погнення після застосування, які можуть розвернути криття зазначених контактуючих частин шаровим носову частину назовні від її бажаного положення. покриттям 46, яке утримує їх разом. Не виключено, У прикладі на Фіг.20 це поворотне переміщення що перед виготовленням цього загального покритможна запобігти застосуванням замкового засобу. 27 89509 28 На Фіг.21 показаний додатковий варіант опоцевої частини 7, наприклад, як показано стрілкою ряджувального профілю 3 згідно восьмого аспекту 54. винаходу, де принаймні одна носова частина 11, а Щоб полегшити можливість укорочення загнуу даному випадку обидві частини 11, виконані з тої донизу частини шарового покриття 46, може можливістю відокремлення, так як прикріплення бути застосований допоміжний засіб на нижньому робочої носової частини 52, кожного разу при побоці фланцевої частини 7, такий як западина 56, вторному використанні, відбувається липким і / над якою розміщують перше шарове покриття 46 і або клейовим з'єднанням, яке дозволяє відокремв яку кінець ножа може бути легко введений для лення і яке утворене липкою речовиною 53 на шазабезпечення високо якісного відрізання при наровому покритті 46. Перевагою цього варіанту є правленні ножа цією западиною 56. На Фіг.21 поте, що після видалення відповідної носової частиказаний замковий засіб 51, який додатково може ни 52 завжди точний опоряджувальний край може виконувати функцію западини 56. бути реалізований шляхом згинання, переважно Виступаючі частини шарового покриття, які затакож фіксації, як показанострілкою 54, а потім безпечені липкою речовиною 53, можуть виступазалишення відповідної виступаючої частини шароти так далеко, що вони можуть бути загнуті донизу, вого покриття 46 під фланцевою частиною 7 проаж під носові частини 11. філю 3. Можливо, для цього необхідно виконати На Фіг.22 показаний варіант втілення на Фіг.21, укорочення шарового покриття 46 шляхом відріде замковий засіб 51 виконаний іншим, а саме, як зання його частини. Але якість такого відрізання не защіпне з'єднання для забезпечення спирання у є критичною, враховуючи той факт, що коли пообох бокових напрямках, щоб запобігти дії сил криття 46 загинають під фланцеву частину 7, то переміщення на шарове покриття на висоті перевоно стає не видимим при застосуванні профілю 3. міщення між фланцевою частиною7 і носовою часКрім того, видалення носової частини 11 згідно тиною 11. способу, показаного на Фіг.19 все ще залишається На Фіг.23 показаний набір елементів для форможливим. мування опоряджувального профілю 3 для покритЗрозуміло, що замкові засоби 51 на Фіг.21 є тя 24 підлоги згідно дев'ятого аспекту винаходу. факультативними. Крім того, замість таких замкоНабір складається з принаймні двох (у даному вих засобів 51 можуть бути виконані липкі і / або випадку трьох) елементів: першим елементом є клейові з'єднання між нижнім боком фланцевої фланцева частина 7 з прикріпною частиною 8, частини 7 і верхнім боком відповідної носової часрозміщеною на нижньому боці, другий і третій тини 52. елемент складаються з носової частини 11, яка Згідно варіанту, показаного на Фіг.21 профіль може взаємодіяти з нижнім боком фланцевої час3 доставляють як набір елементів, який складатини 7 так, що при застосуванні однієї з двох носоється з фланцевої частини 7, де шарове покриття вих частин 11 створюються три можливості вико46 принаймні на одному краю частини 7 частково ристання, а саме, використання як виступає за межі тіла профілю 3, і відповідні часнарощувальний, перехідний або кінцевий профілі. тини шарового покриття 46 забезпечені липкою Між носовою частиною 11 і фланцевою частиною речовиною 53, поверх якої встановлено захисний 7 є прикріпний засіб, зокрема адгезивна частина шар, який можливо вилучати, і з однієї або більше 57, яка отримана липкою речовиною, яка нанесена носових частин 11 без шарового покриття 46, яке на таку носову частину 11 при обробці боку. Щоб потім за допомогою вище зазначеної липкої речополегшити прикріплення носових частин 57, на вини можуть бути зафіксовані на нижньому боці фланцевій частині 7 можуть бути виконані примивиступаючого покриття 46. В межах винаходу мокаючи поверхні 48 і / або примикаючі частини 49. жливо, щоб липка речовина також, або виключно, Ці поверхні показані пунктирними лініями на була забезпечена на носових частинах 11, зокреФіг.23. Упаковка для такого набору елементів пема фактично нанесена на носових частинах 52. реважно вміщує принаймні одну фланцеву частиПереважно, вище згадані елементи, а саме фланну 7 і принаймні одну носову частину 11. Більш цева частина 7 з її шаровим покриттям 46 і одна переважно, упаковка вміщує принаймні одну флаабо більше частини 52, повинні бути упаковані нцеву частину 7 і дві різні носові частини 11. Липка разом. Якщо користувач хоче мати опоряджувальречовина (див. Фіг.23) на носових частинах 11 поний профіль 3 з носовою частиною 11, він повинен крита захисним шаром 58. Слід зауважити, що розмістити відповідну робочу носову частину 52 така адгезивна частина в основному не є товстою, під відповідним краєм фланцевої частини7, видатому западина 59 для нанесення зазначеної липлити зазначений захисний шар з відповідної викої речовини в неї (як показане на фігурі) є по суті ступаючої частини шарового покриття 46 і, напризайвою. кінці, з'єднати шарове покриття і робочу носову Згідно десятого аспекту винаходу (не предстачастину 52 липкою речовиною 53. Підсумовуючи, вленого на фігурі) можливо, щоб адгезивні частице означає, що одна або більше робочих носових ни 57 не були на носових частинах 11 з боку, що частин 52 (див. Фіг.21) доставляються окремо і обробляється, але були упаковані разом з такою закріплюються користувачем, як показано стрілканосовою частиною 11. Переважно, щоб така вклами 55 на нижньому боці виступаючих частин шадена липка частина 11 являла собою двобічну рового покриття 46. Також, в цьому випадку вистулипку стрічку, яку користувач міг би нанести між паюча частина шарового покриття 46, яка не фланцевою частиною 7 і відповідною носовою з'єднана з носовою частиною 52, може бути загнучастиною 11. та всередину і приклеєна до нижнього боку фланНа Фіг.24 показаний варіант профілю 3 на Фіг.18. Носова частина 11 приєднана до фланце 29 89509 30 вої частини 7 виключно за допомогою шарового нцевою 7 частинами повинен бути дуже покриття 46. У окремих випадках механічний замок акуратним. Це досягається тим, що декоративний 51 між носовою частиною і тримачем 2 також прибік або зовнішній бік 12 носової частини 11 з'єднусутній і він реалізований, наприклад, як защіпне ється плавно з декоративним боком фланцевої з'єднання. частини 7. Крім того, проміжок 63, показаний на На Фіг.25 і 26 показаний інший варіант опоряФіг.25, 26 і 27, дозволяє ножу, або подібному заджувального профілю 3 на Фіг.18; в цьому випадку собу переміщатися рівномірно крізь цей проміжок. стопорна частина 49 спроектована так, що попеНа Фіг.28 показане інше застосування опоряреджує, протидіє або обмежує можливе поворотне джувального набору 1 за винаходом, де профіль 3 переміщення 60 носових частин 11 навколо віддаслугує в якості плінтусу. Тримач прикріплений до леного кінця 61 фланцевої частини 7. Таке перестіни 23. У варіанті на Фіг.29 тримач має позиційну міщення 60 може відбуватися, наприклад, під частину, яка може утворювати упор з підлогою 26 впливом залишкових сил натягу у шаровому потак, що прикріпна частина 13 тримача і плінтус або криття 46, що було обговорено вище стосовно опоряджувальний профіль 3, прикріплений на Фіг.20. У представлених прикладах стопорна часньому, автоматично виставляються в положення тина 49 виконана вертикальною і розміщена прина потрібній відстані над підлогою 26. наймні частково над горизонтальною площиною На Фіг.30-32 показані варіанти і застосування Н1, яка визначена віддаленим кінцем 61 фланцепрофілю 3, які, серед іншого, стосуються характевої частини. В цій конструкції носова частина 11 ристик восьмого аспекту винаходу. Зокрема, в цих буде захищена від дії зазначеного поворотного варіантах фланцева частина 7 в свою чергу має переміщення 60, так як стопорна частина 49 придекілька інших фланцевих частин 64. В цих принаймні для частини, яка розміщена над горизонтакладах, частина 7 складається з двох ідентичних льною площиною Н, блокує поворотне переміщенабо майже ідентичних фланцевих частин 64. На ня 60. Фіг.31 показано, що така частина 64 сама може Зрозуміло, що таке поворотне переміщення 60 бути застосована як кінцевий профіль 4. може бути заблоковане будь-якими прийнятними Конструкція, яка наведена на Фіг.30 і 32, з блокуючими частинами або стопорними частинадвома різними носовими частинами 11 і двома ми. Можливо, щоб ці частини були спроектовані фланцевими частинами 64, має велику кількість так, щоб вони здійснювали блокування сил, які корисних можливостей, які скомбіновані у одному діють від шарового покриття 46, але, дозволяли складеному виробі. Наприклад, за допомогою поворот відповідних носових частин 11 від їх законструкції на Фіг.32, в якій є дві різні фланцеві блокованих положень під дією більшої сили. частини 64, кожна з яких може бути застосована Блокуючі частини не обов'язково повинні мати окремо, можна застосувати на покритті 24 підлоги механічні частини, які утворюють стопоріння. Нап'ять різних варіантів, кожний з яких можна підсуприклад, вони можуть також мати адгезивне з'єдмувати наступним чином: нання, яке може вивільнятися, або будь-яке з'єд- використанням фланцевої частини 64, преднання, яке може вивільнятися, виконане, ставленої ліворуч на Фіг.32 отримують відносно наприклад, між верхнім боком відповідної носової широке кінцеве опорядження типу, показаного на частини 11 і нижнім боком відповідної фланцевої Фіг.31; частини 7. - використанням фланцевої частини 64, предЗрозуміло, що використання таких носових частавленої праворуч на Фіг.32, отримують більш стин 11 і блокуючих частин можливе на одному вузьке кінцеве опорядження такого самого типу; краю, а також на обох краях опоряджувального - видаленням тільки носової частини 11, яка профілю 3. представлена ліворуч на фігурі, отримують відноНа Фіг.27 показаний варіант, де стопорна чассно різкий перехід, враховуючи те, що залишена тина 49 є клиновою. носова частина 11 має бік 12 з відносно крутим Слід зауважити, що зазначене блокування не переходом; повинне бути абсолютним і тому невелике вільне - видаленням тільки носової частини 11, яка переміщення не виключається. Це показане на представлена праворуч на фігурі, користувач моносовій частині 11, яка представлена на лівому же отримати менш різкий перехід, ніж у поперебоці на Фіг.27 і яка може здійснювати невеликі дньому випадку, враховуючи те, що залишена новільні поворотні зміщення 60. Але, відповідна стосова частина11 має бік 12 з взагалі менш крутим порна частина 49 обмежує ці зміщення до полопереходом, ніж носова частина 11, представлена ження носової частини 11 представленого пунктиправоруч на фігурі; рною лінією 62. - видаленням обох носових частин 11 користуВ прикладах на Фіг.25, 26 і 27 на висоті перевач отримує нарощувальний профіль 5, яким находу між двома частинами, наприклад, на висоті рощувальне з'єднання покриття підлоги може бути переходу між носовою частиною 11 і фланцевою опоряджено. частиною 7, безпосередньо під шарового покриття Зрозуміло, що застосування фланцевої части46 є проміжок 63, який, наприклад, може бути вини 7 з принаймні двома частинами 64, як описано конаний у вигляді западини 59. Завдяки проміжку вище, є також перевагою опоряджувальних профі63, який простягнений назовні до шарового полів, що не було показане у характеристиках , що криття 46, мінімізують ризик появи ліній або країв, стосуються восьмого аспекту. які проявляються на шаровому покритті 46 на виНа Фіг.33 показаний приклад ножа 65, яким, як соті відповідного переходу. Для досягнення задопредставлено на Фіг.34, може бути видалена новільного результату перехід між носовою 11 і фласова частина 11. Ніж 65, під яким у цьому випадку 31 89509 32 слід розуміти увесь інструмент, має гакоподібний декоративного боку фланцевої частини 7. Декораріжучій край 66 і тримач 67, у вигляді вушка 68, за тивний бік 76 (Фіг.39) є розміщеним у такому подопомогою якого користувач може маніпулювати ложенні. ножем 65. Форма ножа є такою, що ризик пораВідокремлювані носові частини 11 (Фіг.39) винення користувача є мінімальним. Переважно, ніж конані як одне ціле і з'єднані одна з одною части65 проектують, як доступний ніж, який може бути ною 78 з послабленого матеріалу, по якій вони упакований разом з опоряджувальним профілем 3. можуть бути відокремлені одна від одної. Замість Особлива форма ножа (див. Фіг.33), зокрема гакочастини 78 можуть бути застосовані інші з'єднуючі подібний ріжучий край, дозволяють користувачу засоби. легко вводити ніж 65 своїм кінцем 69, наприклад, у На Фіг.40 показано особливо переважне втівіддалений край 70 профілю 3 крізь западину 59 лення відповідно одинадцятого аспекту винаходу, або проміжок 63, при цьому вушко 68 залишається де другий елемент 75 як ціле може бути викорисдоступним зовні профілю 3, щоб тягнути ніж 65 у таний для формування опоряджувального профіповздовжньому напрямку профілю 3. Западина 59 лю 3, тому, на вибір, перший бік 76 або другий бік або проміжок 63 потім слугують направляючою 77 приводять у положення, де їх декоративний бік для ножа 65. Западина 59 або проміжок 63 також примикає до декоративного боку фланцевої часможуть бути спеціально виконані виключно як натини 7. У цьому прикладі друга частина 75 виконаправляюча для ножа 65. на як носова частина 11, яка простягнена донизу Зрозуміло, що може бути застосований інший, на одному краю фланцевої частини 7. Тому, бік 76 ніж гакоподібний, ріжучий край 66 для ножа 65, а приводять у положення, в якому він примикає до також вушко 68 може бути замінено будь-яким декоративного боку фланцевої частини 7 так, що іншим тримачем 67, за допомогою якого користузбірка першого елементу 74, а саме, фланцевої вач може маніпулювати ножем 65. У окремих фочастини 7, і другого елемента 75, а саме, носової рмах втілень, ніж 65 може бути виконаний як предчастини 11, формують перехідний профіль. Штриставлено на Фіг.35 і 36. Тут тримач 67 є блоком з ховою лінією 79 показане положення, в якому деособливою формою, який має, наприклад, западикоративний бік боку 76 примикає до декоративного ни 71, які слугують для розміщення пальців або боку фланцевої частини 7 так, що збірка двох кінців пальців користувача. Ріжучий край 66 розелементів 74 і 75 формує кінцевий профіль 4. В міщений на нижньому боці 72 леза тримача 67. цьому прикладі скріплення елементів 74 і 75 відНижній бік 72 (див.Фіг.37), завдяки своїй спебувається за допомогою адгезивного з'єднання, цифічній формі, формує направляючу поверхню, але можливе застосування і інших з'єднуючих заякою ніж 65 може ковзати по профілю 3, наприсобів. клад, по шаровому покриттю 46 фланцевої частиНа Фіг.41 і 42 показані два варіанти, які відпони 7. В такий спосіб ніж 65 автоматично розміщувідають одинадцятому аспекту винаходу; на Фіг.41 ється у правильному положенні, в даному випадку, показаний один елемент 75, а на Фіг.42 - два елесвоїм кінцем 69 у проміжку 63 або у западині 59 менти 75. Декоративні боки 76 і 77, відповідно, так, що при русі ножа 65 шарове покриття підрізарозміщені на одному і тому самому видимому боці ється, завдяки гакоподібному ріжучому краю 66 відповідного елементу 75. На Фіг.41 і 42 показані (див. Фіг.38). два можливих положення при використанні таких Зрозуміло, що такий ніж 65 з профільованою елементів 75. Кінцевий профіль 4 (Фіг.41) сформонаправляючою поверхнею, яка адаптована до фований так, що бік 77 своїм декоративним боком рми опоряджувального профілю може бути також і примикає до декоративного боку фланцевої часіншої форми. тини 7. Завдяки цьому, другий бік 76 формує круСлід зауважити, що тримач (Фіг.35) має мітку тий зовнішній бік 12 кінцевого профілю 4. Проти73, яка показує напрямок, в якому слід переміщати лежним чином (див. Фіг.42), нарощувальний ніж 65. профіль 5 формується тим, що бік 76 примикає На Фіг.39 показаний набір елементів для форсвоїм декоративним боком до декоративного боку мування опоряджувального профілю 3, який харафланцевої частини 7. ктеризує одинадцятий аспект винаходу. В цьому Взагалі, з'єднуючий засіб між елементами 75 і випадку набір має два елементи 74 і 75, а саме, 76 може бути будь-яким. На відміну від адгезивноперший елемент 74, який має фланцеву частину 7 го з'єднання, приклад якого наведено на Фіг.40, з прикріпною частиною 8, розміщеною на нижньоможе бути застосовано з'єднання, коли частини му боці, і другий елемент 75, який може взаємодіпідігнані одна до одної за допомогою шпунта і каяти з першим елементом 74 принаймні у двох понавки (див., наприклад, Фіг.39 і 41), завдяки чому ложеннях використання. В цьому прикладі ці частини так чи інакше у замковий спосіб підгаелемент 75 зібраний з двох взаємозв'язаних відоняються одна до одної, або використовують защікремлюваних носових частин 11 відповідно з депне з'єднання. Також можуть бути застосовані коративними боками 76 і 77, які можуть формувати окремі вставки 80 в якості з'єднуючого засобу (див. вертикальний і нахилений зовнішні боки 12 і які, в Фіг.42). даному випадку, сформовані шаровим покриттям Зрозуміло, що винахід також стосується влас46. Зрозуміло, що при використанні обидві носові но носової частини 11, яка сформована так, що частини 11 відділяють одна від одної, а потім баможе застосовуватися у двох або більше положану носову частину монтують під першим елемеженнях. Додатково слід зауважити (див. Фіг.39), нтом 74. Потім в залежності від того, яку носову що представлені специфічні збірки першого елечастину 11 застосовують, декоративний бік 76 або мента 74 і другого елемента 75 мають переваги 77 приводять у положення, де він примикає до 33 89509 34 стосовно пакування наборів з цих елементів і їх 46, не могли бути розвернуті назовні під дією внувиробництва. трішніх сил натягу. Щодо пакування, то з Фіг.39 очевидно, що Як показано з правого боку на Фіг.43, покриття обидва елементи 74 і 75 можуть бути розташовані 46 може бути застосоване частково над тримачем один проти одного дуже компактно і тому упаковка 2. також буде компактною. Щоб зробити таку компакЗрозуміло, що все описане вище відносно тну упаковку, другий елемент 75 має виріз 81, в Фіг.43 також є можливим у втіленнях, які мають якому може бути розміщено прикріпна частина 8 тільки одну носову частину 11, яка може бути випершого елемента 74. Цей виріз 81 дозволяє вигодалена або скомбінована. товити упаковку більш компактною, ніж, наприЗгідно окремого варіанту одна або більше часклад, вільне упаковування тих самих елементів. тин 11 виконані як одне ціле з тримачем 2, наприІншими показниками, які допомагають упаковуванклад, шляхом екструзії. Така суцільно виготовлена ню є наявність тільки двох елементів 74 і 75, але носова частина 11 потім може бути забезпечена, в які, наприклад, можуть видалятися, і зчеплення за свою чергу, шаровим покриттям 46, і так чи інакше допомогою з'єднуючого засобу або частин 82 між безперервно розміщена з покриттям 46 на фланобома елементами 74 і 75. цевій частині 7. Щодо виробництва елементів 74 і 75, зокрема На Фіг.44 показане інше особливе втілення вопокриття їх шаровим покриттям 46, то можливий сьмого аспекту винаходу, де носові частини 11, вибір методу, за яким периферію напівпродукту, фланцева частина 7 і прикріпна частина 8 виконані які включають обидва елементи 74 і 75 (див. як одне ціле, але, частини 11 з'єднані з частиною 7 штриховою лінією 83), покривають переважно безі / або частиною 8 послабленими частинами 91-92, перервним шаровим покриттям 46. У наведеному по яких носові частини 11 можуть бути відокремприкладі другий елемент 75 на одному боці 84 ще лені, наприклад, відрізанням або зламом. Частини немає профілю і виконаний на цьому боці майже 91-92 розміщені найближче до місць кріплення, що плоским за виключенням можливих закруглених забезпечується пазами 93-94, виконаними в тілі частин у кутах 83 цього боку (Фіг.39). Штриховими так, що носові частини 11, під час застосування лініями 83 показаний контур зазначеного напівзагального шарового покриття, можуть бути припродукту, який легко покрити. Надлишковий матетиснені своїми краями 95-96 до фланцевої частини ріал 85 на боці 84 другого елемента 75 видаляють 7. Після застосування покриття 46 частини 11 запісля покриття для отримання бажаного профілюлишаються у положеннях показаних штриховими вання. У випадку, якщо шарове покриття 46 на лініями 97-98. зазначеному вище контурі повинне бути перерваСлід зауважити, як показано на Фіг.41 і 42, чане під час покривання, то переважно це переристину 11, яку можна видаляти, немає потреби обвання виконати на боці 84, з якого зайвий матеріал межувати тільки частиною, яку розміщують виклю85 повинен бути видалений. чно під фланцевою частиною 7, така носова На Фіг.43 показана особлива форма втілення, частина 11 може також бути розміщена вбік по де носові частини 11 приєднані до тримача 2 з'єдвідношенню до фланцевої частини 7 і таким чином нуючими частинами 86, причому, ці частини 86 формувати продовження останньої. На Фіг.45 попереважно створюють принаймні замикання у боказаний інший приклад, який є похідним варіантом кових напрямках. У цьому прикладі ці частини 86 шостого аспекту винаходу і крім того застосуванскладаються з виступів 87 на тримачі, які зачепленям восьмого аспекту. Зокрема, в цьому втіленні ні у прорізах 88 носових частин 11; але, зрозуміло, носова частина 11, показана ліворуч, розміщена що можуть бути і інші варіанти з'єднуючих частин по суті збоку фланцевої частини 7 і виконана, як 86. про це вже говорили, як продовження фланцевої Частини 89-90, які несуть з'єднуючі частини 86, частини 7. Носова частина реалізована як одне і зокрема виступи 87, переважно виконують такиціле, але з можливістю відокремлення, з залишеми, що можуть бути видалені, зокрема, бути відною частиною опоряджувального профілю 3. У ламані від частини 19, по лініям 18 зламу, які є на наведеному прикладі відокремлюваність забезпетримачі 2. чують тим, що носова частина 11 з'єднана з фланЗ'єднуючі частини 86 між тримачем 2 і носоцевою частиною 7 за допомогою виключно шаровими частинами 11 можуть бути запроваджені з вого покриття 46 і частини 45 з послабленого різних причин, зокрема, першою метою є можлиматеріалу. Це втілення можна виконати просто вість мати носові частини 11, які гнучко розташошляхом формування западини 47 на внутрішньовані нижче фланцевої частини 7. Для цього, часму боці профілю 3, яка підходить як можна ближче тини 11 і 7 або можуть мати окремі шарові до покриття 46, або будь-якими іншими частинами покриття 46, або мати безперервне шарове поз послабленим матеріалом. Зрозуміло, що інші криття, яке простягнене безперервно від верху з'єднання між носовою частиною 11 і фланцевою фланцевої частини 7 до верху принаймні однієї частиною 7 є можливими, наприклад, з'єднання носової частини 11, що відповідає восьмому аспевиключно шаровим покриттям 46 або з'єднання кту винаходу. При реалізації восьмого аспекту виокремими вставками. находу з'єднуючі частини 86 слугують, щоб склаОскільки опоряджувальний профіль 3 (Фіг.45) дові частини могли автоматично взаємно застосовують як кінцевий профіль 4, то можливо розташуватися перед шаровим покриттям. Крім (Фіг.46) його використати і як плінтуса, шляхом того, ці частини 86 запобігають тому, щоб носові видалення носової частини 11, показаної ліворуч частини 11, після застосування шарового покриття на Фіг.45. При видаленні цієї частини 11 отрима 35 89509 36 ний в цьому випадку плінтус перпендикулярно ложенні можна було використовувати, як ніж, а у примикає до покриття 24 підлоги. іншому положенні, як шліфувальний блок. Але, Можливість реалізації кінцевого профілю 4, а переважно, цю абразивну частину розміщують так, також плінтусу за допомогою тільки одного опорящоб вона могла бути застосована разом з ножем, джувального профілю 3 є особливо важливим, так іншими словами, так, щоб безпосередньо при ріяк при опорядженні покриття 24 поруч з стіною 23, занні також відбувалось шліфування. Це можливе, застосовують принаймні один з двох - або кінценаприклад, або розміщенням абразивної частини вий профіль, або плінтус. Таким чином, з одного і безпосередньо за лезом ножа, або введенням того ж опоряджувального профілю 3 користувач абразивної частини у лезо, наприклад, забезпечуможе вибрати: чи використовувати його як кінцеючи лезо абразивним покриттям позаду ріжучого вий профіль 4, чи як плінтус. краю або реалізуючи її як напилок. Зрозуміло, що показані на фігурах 28, 29 і 45Також не виключено абразивну частину не 46 приклади відповідають тринадцятому аспекту включати у ніж, а створити її як окремий елемент, винаходу, про що згадувалось у передмові опису. наприклад, в формі шліфувального блоку поряд з На Фіг.47 показаний варіант ножа 65 на Фіг.35. опоряджувальним профілем. Форма ножа виконана так, що ніж 65 або тримач На Фіг.50 показаний інший варіант втілення на 67 мають принаймні одну додаткову функцію, яка Фіг.25. Тут обидві носові частини 11 розміщені у є корисною при монтажі і опорядженні покриття 24 обох бокових напрямках за допомогою стопорних підлоги. частин 49 і 49С. У представленому прикладі тримач 67 ножа 65 Як показано за допомогою частини 103 має виступи 99 на принаймні одному верхньому (Фіг.50), носові частини 11, по-перше, можуть бути краї. Така конструкція дозволяє використовувати виготовлені як єдине ціле, щоб разом з фланценіж 65 або тримач 67 (Фіг.48 і 49) як натискний вою частиною бути потім забезпечені шаровим блок при монтуванні покриття 24 підлоги. покриттям 46, наприклад, покриттям, після якого Це стосується зокрема покриття 24 підлоги, частину 103 видаляють, наприклад, фрезеруваняке встановлюють безклеєвим методом, збираючи ням. Частина 103 утримує стабільну цілісність збіпокриття 24 підлоги з панелей 100, які мають з'єдрки під час нанесення шарового покриття 46. Зовнуючий засіб або з'єднуючі частини 101 на їх принішня поверхня, по якій повинно бути нанесене наймні двох краях. Ці частини 101 дозволяють покриття 46, повинне бути утворена при монтажі з'єднувати ними примкнені панелі 100. Такі панелі до видалення частини 103, переважно, так, щоб 100 відомі, наприклад, з WO97/48734. З'єднуючі зовнішні контури фланцевої частини 7 і носових частини 101 панелей 100 (Фіг.49) дозволяють двом частин 11 точно примикали одна до одної і після таким панелям 100 з'єднатися, серед іншого, по нанесення покриття 46 більше не було ніяких висуті горизонтальним переміщенням S. Це перемідимих переходів. щення може бути забезпечене ударами молотка Зрозуміло, що у втіленнях, які реалізовані у 102 по натискному блоку або тримачу 67. Перевавідповідності до восьмого аспекту винаходу, нажно, тільки виступи 99 тримача 67 торкаються паприклад, як на Фіг.50, цей аспект буде корисним нелі 100. Переважно, контакт між тримачем 67 і зокрема, коли шарове покриття 46 виготовлене з панеллю 100 відбувається на верхньому боковому відповідного матеріалу, наприклад, утворене з краю панелі 100 і тому з'єднуючий засіб або часпокриваючого матеріалу, який може чинити опір тина 101, яка є ближче до тримача 67 не руйнупевним силам натягування, і тому складається не ється. виключно з друкованого матеріалу або подібного, Незалежно від робочої форми ножа 65 або хоча цей останній при певних умовах застосування тримача 67 особливо важливим є те, що, вони у не виключений. У випадку застосування фольги одній збірці виконують декілька функцій: ножа 65 або термостійкого ламінату покриття 46 переважабо натискного блоку, що зменшує кількість інно має товщину 0,1 - 0,5 мм. струментів, потрібних для монтажу або опоряВідповідно до п'ятнадцятого аспекту винаходу, дження покриття підлоги. У цьому випадку, зрозуопоряджувальний профіль 3 або частини 7-11 для міло, що конструкція тримача 67 може бути різною утворення такого профілю мають на своєму деков залежності від конструкції з'єднуючого засобу ративному боці структуру, яка, принаймні частково або частини 101. Переважно, конструкція є такою, і переважно цілком, сформована з міцної речовищо натискний блок або тримач 67 контактує з пани, яка нанесена на опоряджувальний профіль неллю 100 виключно у зоні, де ризик ушкодження або частину його і піддана твердінню одразу після панелі 100 і її з'єднуючих засобів або частин є міцього. По-перше, це означає, що профіль 3, або німальним. одна або більше його частин 7 -11, забезпечуютьУ іншій конструкції втілення у складі тримача ся друкованим на ньому шаром або друкованою 67 може бути також частина абразивного паперу структурою з речовини, яка твердіє, такої як друабо інша абразивна частина. Цей абразивний пакарська фарба або інша речовина, яка твердіє, пір може бути використаний для різних цілей, зокабо, іншими словами - висушувана речовина, тарема, для шліфування, після видалення носової ким чином структуру формують на вже сформовачастини 11, фланцевої частини 7 опоряджувальноній поверхні профілю, і тому наперед не потрібно го профілю 3 по верхньому краю, де видалена фольги чи подібного матеріалу, для нанесення на носова частина 11 була відрізана. опоряджувальний профіль. Структура може бути Така абразивна частина можебути введена у будь-якої природи. У більшості випадків застосутримач 67 на різних місцях. Наприклад, це повивання це буде деревинна структура. Не виключено нне бути таке місце, щоб тримач 67 у певному позастосування інших технологій, ніж друкування. 37 89509 38 На Фіг.51-55 схематично показані декілька моЯк схематично показано на Фіг.51 - 54, блок жливих варіантів, що відповідають п'ятнадцятому 106, що стосується його форми, може бути адапаспекту винаходу. тований до оброблюваного виробу, наприклад, На Фіг.51 структура 105 за допомогою речовивиконанням цього блоку, як принтерної головки, ни 104, яка твердіє, наприклад, фарби для друку, яка копіює форму поверхні друкування. безпосередньо нанесена на базовий матеріал На Фіг.55 показане втілення, в якому відповідопоряджувального профілю 3 або його частини, в ний оброблюваний виріб, опоряджувальний проданому випадку на фланцеву його частину 7; після філь 3 або його частина, переміщують відносно твердіння або, іншими словами, після висушуванблоку 106 у повздовжньому напрямку, а блок 106 ня речовини 104, надрукована поверхня зберігапереміщують відносно виробу у поперечному нається. Як схематично показано на Фіг.51 це, перепрямку. В цьому випадку блок 106 може складативажно, здійснюють за допомогою друкуючого ся, наприклад, з простої прямої принтерної голозасобу 106, наприклад, струминного принтеру, вки, яку не треба адаптувати до форми який створює у формі друкованого шару. оброблюваного виробу. Як варіант, можна наносити початковий або Вищезгаданий шістнадцятий аспект винаходу інший шар на профіль 3, або на його частину, під стосується виробництва плінтусу. Як було пояснезазначену структуру 105. но у передмові опису, спосіб є аналогічним описаНа Фіг.52 показано, як забезпечують друкуному вище, але, застосовуваний краще до плінтування на опоряджувальний профіль 3, який скласу, ніж до опоряджувального профілю. Тому дений з декількох частин 7-11, причому зазначехарактеристики, які стосуються п'ятнадцятого асний профіль є вже зібраний. Отримують пекту можуть бути застосовані аналогічним чином і друкований шар, який безперервно переходить від до виробництва плінтусів. однієї частини до другої. На Фіг.56 - 62 показані опоряджувальні профіНа Фіг.53 показаний варіант, в якому друковалі, які, серед іншого, реалізовані відповідно до ну структуру 105 запроваджують, більш точно сімнадцятого аспекту винаходу. Як показано, продрукують, на покриваючому шарі 46А, який вже філь для покриття підлоги, має тіло, утворене приприсутній на профілі 3 або його частині 7. Зрозумінаймні з двох частин, причому ці частини, в залело, що можуть бути також забезпечені і інші шари. жності від функціонального застосування, можуть На Фіг.54 показаний варіант, в якому шарове побути відокремлені одна від одної або з'єднані ракриття 46А, виконане з покриваючого матеріалу, зом; перша з цих частин є фланцевою частиною 7, утримує різні частини 7 і 11 разом. На декоратива другою частиною є носова частина 11, яка знаному боці може бути нанесена речовина проти ходиться (або може знаходитися) під фланцевою зносу, наприклад, шляхом покриття структури прочастиною 7 так, що декоративний бік носової часзорим лаком або глянцем, в які введені частинки тини, який примикає до направленої донизу частикорунду. Можна на поверхні утворити тиснення, ни декоративного боку фланцевої частини; прояке формує поверхневу структуру, наприклад, для філь характеризується тим, що перша і другі імітації пор деревини. частини формують окремі базові тіла 107 - 108; П'ятнадцятий аспект винаходу може бути затим, що базові тіла 107-108 самі по собі є вільними безпечений на опоряджувальному профілі 3, і / від механічних з'єднуючих частин, які підігнані одабо на його частинах 7 - 11 з будь-якого базового на до одної і сформовані з матеріалу власно базоматеріалу, наприклад, з продуктів на дерев'яній вих тіл; і тим, що базові тіла 107-108 з’єднані одне основі, таких як МДФ /ВДФ і полідеревина, а також з одним (або можуть бути з’єднані одне з одним) з металевих і синтетичних матеріалів. за допомогою принаймні одного окремого з'єднанВинахід також стосується способу виробництня 109. ва опоряджувального профілю або його частин Як можна бачити на показаних прикладах, тавідповідно до п'ятнадцятого аспекту. Цей спосіб ке окреме з'єднання може бути різних типів і також полягає в тому, що профіль 3 або одну або більше одне базове тіло 108 може бути приєднане до інйого частин, або у повністю завершеній формі або шого базового тіла 107 декількома окремими з'єдяк напівпродукт, переміщують вздовж блоку, який наннями. У кожному з варіантів втілення на Фіг.56 забезпечує нанесення речовини, що твердіє, у 62, наприклад, при кожному використанні, виготоформі структури на опоряджувальний профіль і / вляють окреме з'єднання 109 у формі з'єднання або зазначену частину, більш точно - друкуючий 110, утвореного шаровим покриттям 46, яке проблок, переважно - струминний принтер, після чого стягнене поверх двох базових тіл, або принаймні речовина залишається для твердіння. поверх перехідної зони між ними. Крім того, також На Фіг.51 - 54 відповідно показане втілення, в у формах втілення, представлених на Фіг.56 - 58, якому оброблюваний виріб, такий як опоряджуваокремі з'єднання 109 застосовують у формі адгельний профіль 3 або його частина, переміщують зивного з'єднання, сформованого клеєм, зокрема, відносно зазначеного блоку 106 шляхом переміклейової стрічки. При цьому може бути використащення цього оброблюваного виробу відносно блоний гарячеплавкий клей. У формах втілення на ку 106 у повздовжньому напрямку оброблюваного Фіг.59 - 60 окреме з'єднання 109 застосовують у виробу. Це означає, наприклад, що блок 106 формі адгезивного стрічкового з'єднання 112. У включає принтер, який є локально діючим на лінії, випадку на Фіг.57 це двобічна адгезивна стрічка. а відповідний оброблюваний виріб переміщують у У формах втілення на Фіг.61 - 62 окреме з'єдповздовжньому його напрямку. Зрозуміло, що монання 109 виконане виключно у вигляді з'єднання жна забезпечити і переміщення блоку 106 вздовж 110. оброблюваного виробу. 39 89509 40 Як можна бачити на Фіг.56, 57, 58, 60 і 61, є Зрозуміло, що всі вищезгадані технології з'єдможливість спроектувати профіль так, щоб носова нання між фланцевою частиною і носовою частичастина 11 збоку могла контактувати з примкненою 11 можуть бути застосовані на опоряджувальною поверхнею 113. ному профілі з однією, а також з двома носовими Зрозуміло, що форми втілення на Фіг.56 - 62, частинами, в останньому випадку таке з'єднання серед іншого, також відповідають восьмому аспекможе бути виконане на одній або обох носових ту винаходу. Після різання покриття 46 на висоті частинах. Коли, в останньому випадку, таке з'єдз'єднання 110, відповідна носова частина 11 може нання застосовують тільки для однієї носової часбути вилучена. У втіленнях на Фіг.56 - 60 адгезивні тини, то інша носова частина може бути викорисз'єднання 111 - 112 повинні також бути розірвані, тана, як одне ціле з фланцевою частиною 7. наприклад, просто шляхом відтягування відповідТакож, для двох носових частин 11 одного і тоної носової частини 11. го ж опоряджувального профілю можуть бути заЗ'єднання 111 - 112 (Фіг.56 - 60) виконані тастосовані різні типи з'єднань з фланцевою частикими, щоб відповідні носові частини принаймні не ною 7. Можливі комбінації різних з'єднань, які могли бути розвернуті назовні. На Фіг.62 показана вибирають з вище описаних з'єднань. Наприклад, носова частина 11, яка запобігає розвороту назовопоряджувальний профіль може мати відокремні завдяки стопору 114, який взаємодіє з частиною лювану носову частину 11 на одному краю, а на тримача 2. іншому краю не мати ніякої носової частини, але Зрозуміло, що сімнадцятий аспект винаходу відокремлювана носова частина виконана так, що не обмежується представленими формами втіпри бажанні може бути з'єднана з фланцевою часлення. Наприклад, окреме з'єднання також може тиною. складатися виключно з адгезивного з'єднання, Зрозуміло, що опоряджувальний профіль 3 за тому ніяке з'єднання 110 за допомогою шарового винаходом також може бути використаний у комбіпокриття не буде потрібне. нації з відомими тримачами. Слід зауважити, що у втіленнях відповідно Слід зауважити, що тримач (не виходячи за сімнадцятого аспекту нижній бік фланцевої частимежі винаходу) може складатися з довгої рейки ни і верхній бік відповідної носової частини переабо різних тримачів різної обмеженої довжини, які важно примикають один до одного плоскими конрозміщені на основі на фіксованій взаємній відстатактними поверхнями, які розміщені горизонтально ні. Також, це не виключає, що тримачі використоабо по суті горизонтально. вують разом з адаптерами, наприклад, описаними Фактично між носовою частиною 11 і боковою у DE 198 54 452. стінкою прикріпної частини 8 присутнє адгезивне Винахід не обмежений формами втілення, з'єднання, наприклад, як показане на Фіг.58 і 60, описаними як приклад і показаними на фігурах, відповідно до вісімнадцятого аспекту винаходу. такі опоряджувальні набори, тримачі і опоряджуПеревагою в цьому випадку є те, що воно може вальні профілі можуть бути реалізовані у різних бути забезпечене безвпливу на вертикальну взаваріантах в межах винаходу. Серед іншого, зрозуємодію між відповідною носовою частиною 11 і міло, що всі ознаки, згадані з посиланнями на всі відповідною фланцевою частиною 7. аспекти винаходу можуть бути взаємно комбінованими по вибору оскільки вони є сумісними. 41 89509 42 43 89509 44 45 89509 46 47 89509 48 49 89509 50 51 89509 52 53 89509 54 55 89509 56 57 89509 58 59 89509 60
