Спосіб відновлення ріжучого інструменту

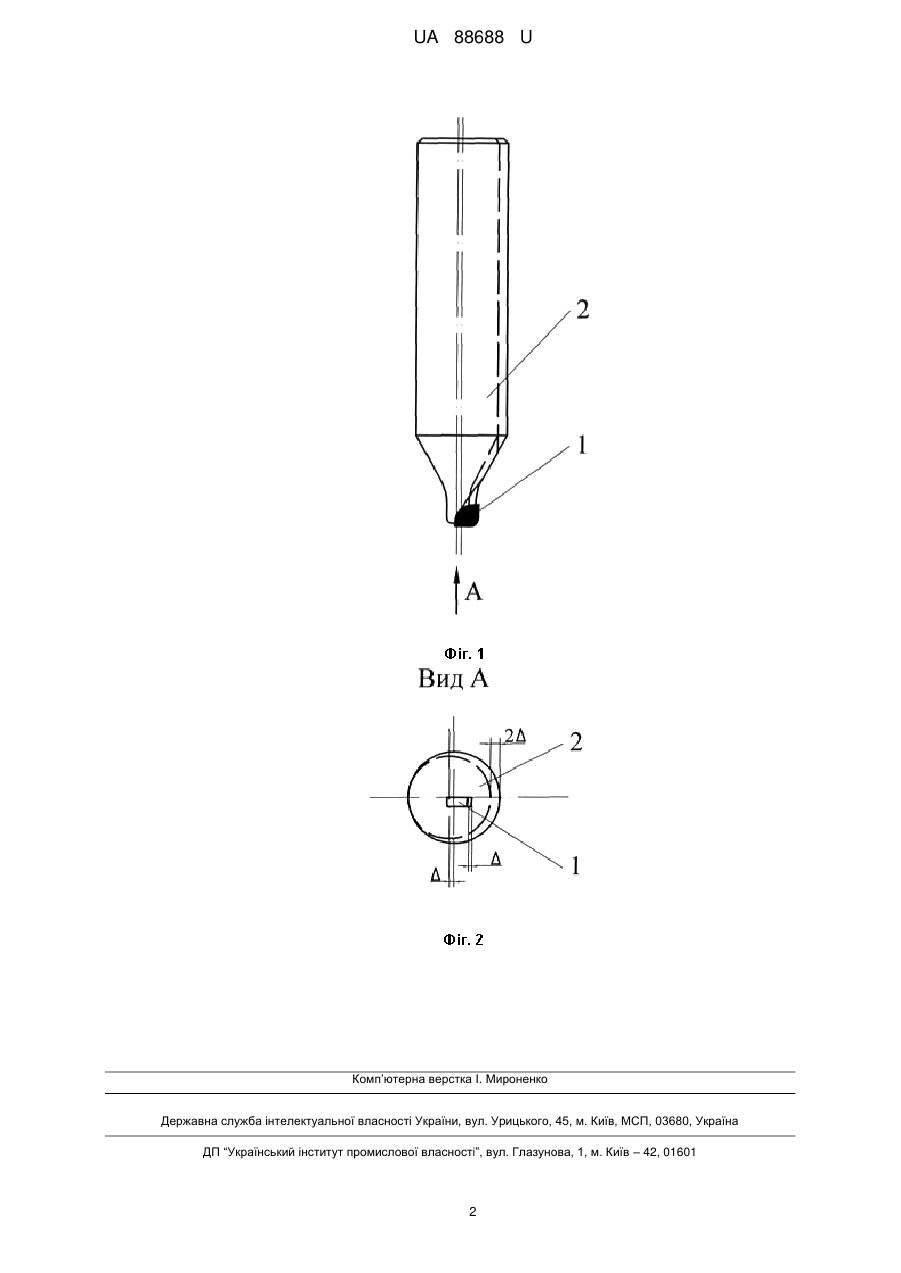

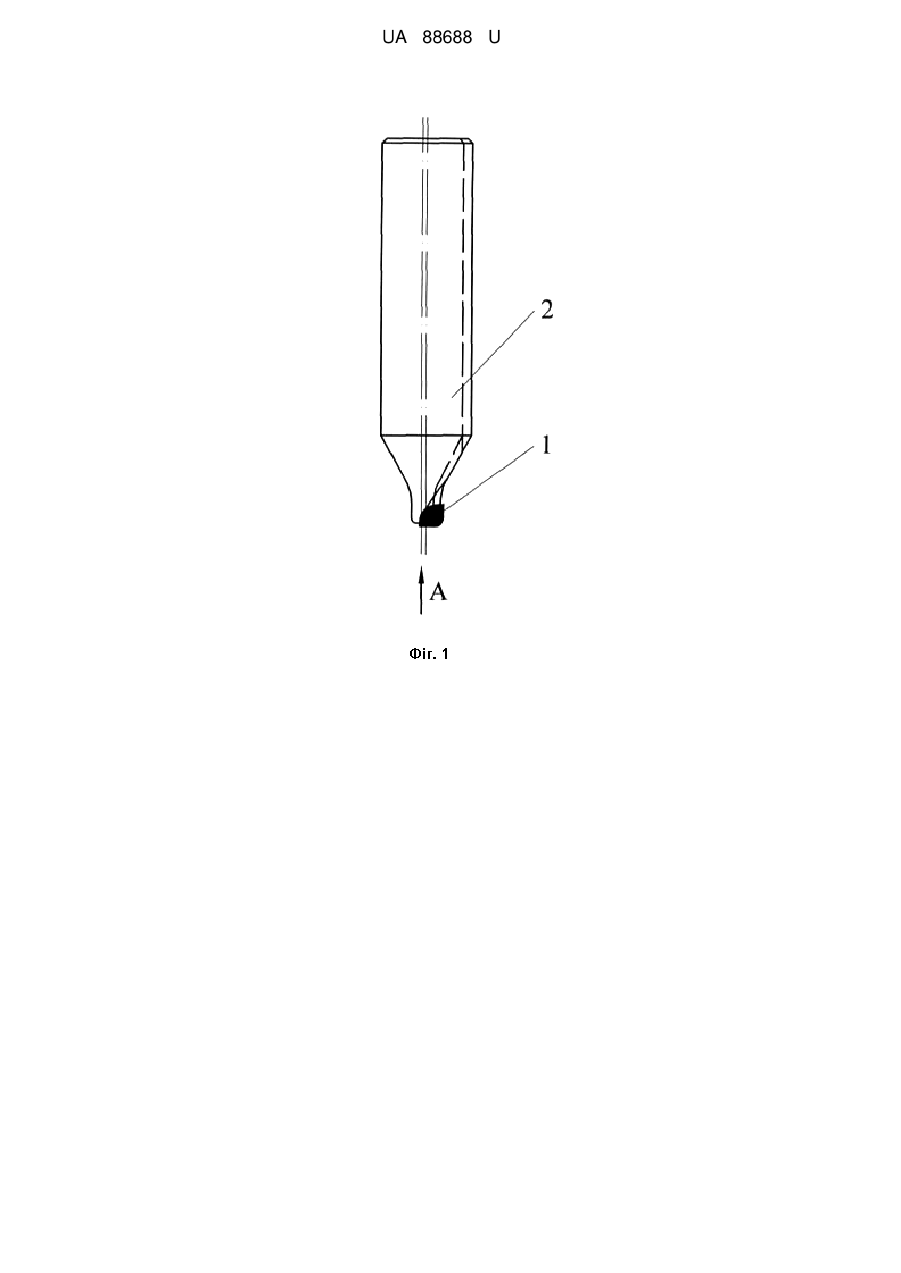

Реферат: Спосіб відновлення ріжучого інструменту включає зняття шару металу з поверхні ріжучого інструменту. Зняття шару металу з поверхні хвостової частини ріжучого інструменту проводять з боку ріжучої пластини. За рахунок зменшення діаметра хвостової частини на розмір, що в два рази більше розміру зношення ріжучої пластини, здійснюється зміщення осі обертання ріжучого інструменту на величину зношення ріжучої пластини. UA 88688 U (54) СПОСІБ ВІДНОВЛЕННЯ РІЖУЧОГО ІНСТРУМЕНТУ UA 88688 U UA 88688 U 5 10 15 20 25 30 35 Корисна модель належить до галузі обробки металів різанням і може бути використана при відновленні зношеного осьового ріжучого інструменту. Відомий спосіб відновлення багатогранних пластин з надтвердих матеріалів (патент Росії № 2265508, кл. МПК В24В3/34, опубліковано 10.12.2005 р.), що включає зняття шарів металу з різних поверхонь інструменту, враховуючи зношені розміри ріжучої частини. Недоліком такого способу є низькі технологічні можливості. Відомий також спосіб заточування різців (патент Росії № 1542784, кл.МПК В24В 3/36, опубліковано 15.02.1990 р.), що включає зняття шару металу з однієї поверхні ріжучого інструменту. Недоліком такого способу є низькі технологічні можливості. В основу корисної моделі поставлена задача вдосконалення способу відновлення ріжучого інструменту шляхом переточування допоміжної частини інструменту, що дозволяє продовжити термін експлуатації ріжучого інструменту та зекономити кошти на придбання нового інструменту. Поставлена задача вирішується тим, що у способі відновлення ріжучого інструменту, що включає зняття шару металу з поверхні ріжучого інструменту, згідно з корисною моделлю зняття шару металу з поверхні хвостової частини ріжучого інструменту проводять з боку ріжучої пластини і за рахунок зменшення діаметра хвостової частини на розмір, що в два рази більше розміру зношення ріжучої пластини, здійснюється зміщення осі обертання ріжучого інструменту на величину зношення ріжучої пластини. Спосіб відновлення ріжучого інструменту пояснюється на фіг. 1, фіг. 2 - вид А на фіг. 1. Здійснюється спосіб відновлення ріжучого інструменту наступним чином. Попередньо зношений ріжучий інструмент (після переточок ріжучої пластини) сортують по ступеню зношення ріжучої пластини. Обробка хвостової частини ріжучого інструменту здійснюється на токарних верстатах відомими способами обробки тіл обертання по методу ексцентриситету. Зношений інструмент встановлюють на токарний верстат (не показано), де здійснюється механічна обробка хвостової частини 2 (знімається шар металу) з боку ріжучої пластини 1 на величину в два рази більше розміру Δ зношення ріжучої пластини 1, тобто 2 Δ (фіг. 2). За рахунок зменшення діаметра хвостової частини 2 змішується вісь обертання інструменту на розмір Δ зношення ріжучої пластини 1. Наприклад, ріжуча пластина 1 зношена на 2 мм і вісь обертання хвостової частини 2 інструменту необхідно змістити на 2 мм, тоді необхідно зняти шар металу з поверхні хвостової частини 2 з боку ріжучої пластини на 4 мм. Запропонований спосіб відновлення ріжучого інструменту може використовуватись для відновлення алмазного однозубого осьового ріжучого інструменту для фрезерування фіксованої ширини пазів. Цей спосіб дозволяє продовжити термін служби ріжучого алмазного інструменту та зекономити значні кошти на придбання нового інструменту. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб відновлення ріжучого інструменту, що включає зняття шару металу з поверхні ріжучого інструменту, який відрізняється тим, що зняття шару металу з поверхні хвостової частини ріжучого інструменту проводять з боку ріжучої пластини і за рахунок зменшення діаметра хвостової частини на розмір, що в два рази більше розміру зношення ріжучої пластини, здійснюється зміщення осі обертання ріжучого інструменту на величину зношення ріжучої пластини. 1 UA 88688 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
