Спосіб виготовлення штучної вощини

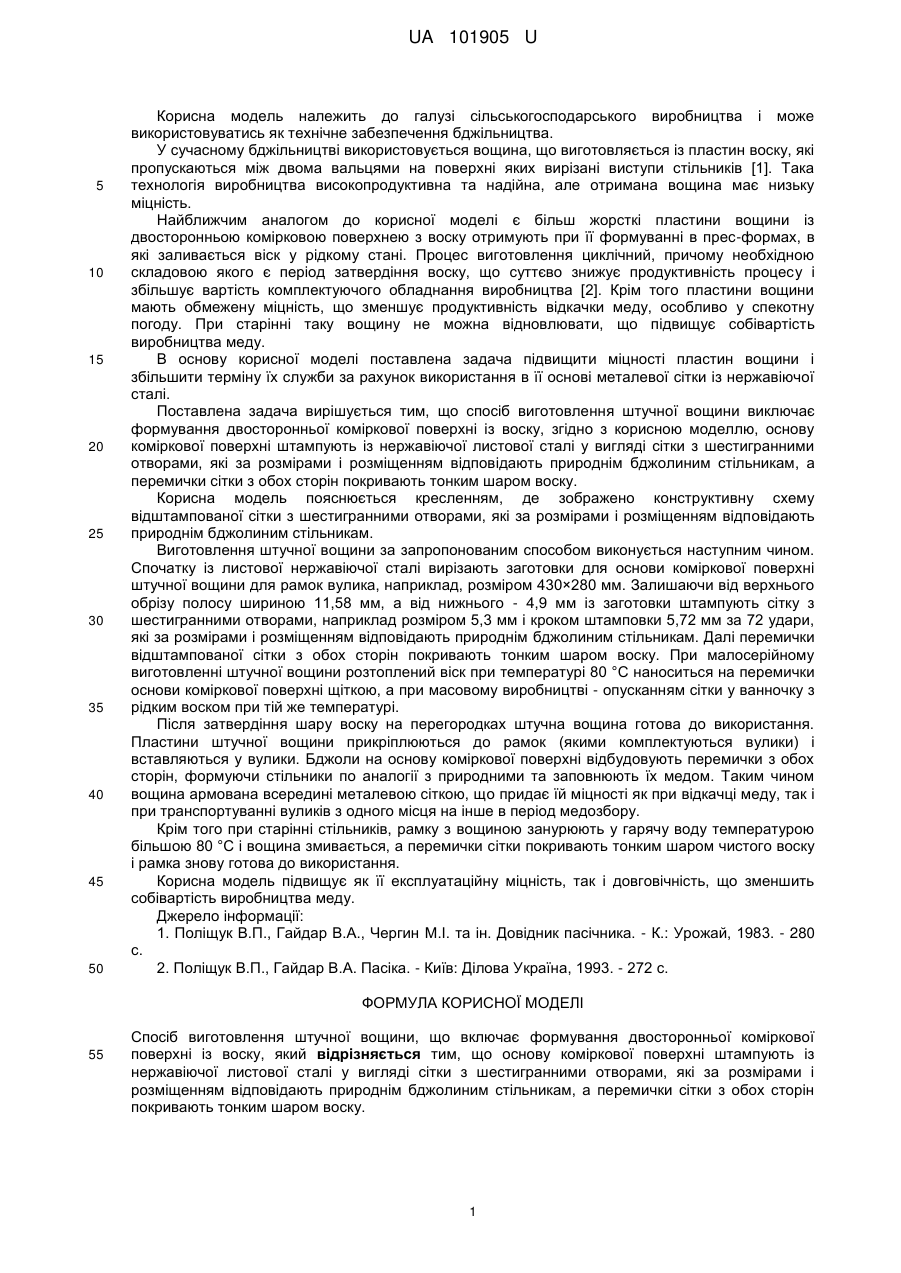

Реферат: UA 101905 U UA 101905 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі сільськогосподарського виробництва і може використовуватись як технічне забезпечення бджільництва. У сучасному бджільництві використовується вощина, що виготовляється із пластин воску, які пропускаються між двома вальцями на поверхні яких вирізані виступи стільників [1]. Така технологія виробництва високопродуктивна та надійна, але отримана вощина має низьку міцність. Найближчим аналогом до корисної моделі є більш жорсткі пластини вощини із двосторонньою комірковою поверхнею з воску отримують при її формуванні в прес-формах, в які заливається віск у рідкому стані. Процес виготовлення циклічний, причому необхідною складовою якого є період затвердіння воску, що суттєво знижує продуктивність процесу і збільшує вартість комплектуючого обладнання виробництва [2]. Крім того пластини вощини мають обмежену міцність, що зменшує продуктивність відкачки меду, особливо у спекотну погоду. При старінні таку вощину не можна відновлювати, що підвищує собівартість виробництва меду. В основу корисної моделі поставлена задача підвищити міцності пластин вощини і збільшити терміну їх служби за рахунок використання в її основі металевої сітки із нержавіючої сталі. Поставлена задача вирішується тим, що спосіб виготовлення штучної вощини виключає формування двосторонньої коміркової поверхні із воску, згідно з корисною моделлю, основу коміркової поверхні штампують із нержавіючої листової сталі у вигляді сітки з шестигранними отворами, які за розмірами і розміщенням відповідають природнім бджолиним стільникам, а перемички сітки з обох сторін покривають тонким шаром воску. Корисна модель пояснюється кресленням, де зображено конструктивну схему відштампованої сітки з шестигранними отворами, які за розмірами і розміщенням відповідають природнім бджолиним стільникам. Виготовлення штучної вощини за запропонованим способом виконується наступним чином. Спочатку із листової нержавіючої сталі вирізають заготовки для основи коміркової поверхні штучної вощини для рамок вулика, наприклад, розміром 430×280 мм. Залишаючи від верхнього обрізу полосу шириною 11,58 мм, а від нижнього - 4,9 мм із заготовки штампують сітку з шестигранними отворами, наприклад розміром 5,3 мм і кроком штамповки 5,72 мм за 72 удари, які за розмірами і розміщенням відповідають природнім бджолиним стільникам. Далі перемички відштампованої сітки з обох сторін покривають тонким шаром воску. При малосерійному виготовленні штучної вощини розтоплений віск при температурі 80 °C наноситься на перемички основи коміркової поверхні щіткою, а при масовому виробництві - опусканням сітки у ванночку з рідким воском при тій же температурі. Після затвердіння шару воску на перегородках штучна вощина готова до використання. Пластини штучної вощини прикріплюються до рамок (якими комплектуються вулики) і вставляються у вулики. Бджоли на основу коміркової поверхні відбудовують перемички з обох сторін, формуючи стільники по аналогії з природними та заповнюють їх медом. Таким чином вощина армована всередині металевою сіткою, що придає їй міцності як при відкачці меду, так і при транспортуванні вуликів з одного місця на інше в період медозбору. Крім того при старінні стільників, рамку з вощиною занурюють у гарячу воду температурою більшою 80 °C і вощина змивається, а перемички сітки покривають тонким шаром чистого воску і рамка знову готова до використання. Корисна модель підвищує як її експлуатаційну міцність, так і довговічність, що зменшить собівартість виробництва меду. Джерело інформації: 1. Поліщук В.П., Гайдар В.А., Чергин М.І. та ін. Довідник пасічника. - К.: Урожай, 1983. - 280 с. 2. Поліщук В.П., Гайдар В.А. Пасіка. - Київ: Ділова Україна, 1993. - 272 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Спосіб виготовлення штучної вощини, що включає формування двосторонньої коміркової поверхні із воску, який відрізняється тим, що основу коміркової поверхні штампують із нержавіючої листової сталі у вигляді сітки з шестигранними отворами, які за розмірами і розміщенням відповідають природнім бджолиним стільникам, а перемички сітки з обох сторін покривають тонким шаром воску. 1 UA 101905 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
