Пристрій для центрування

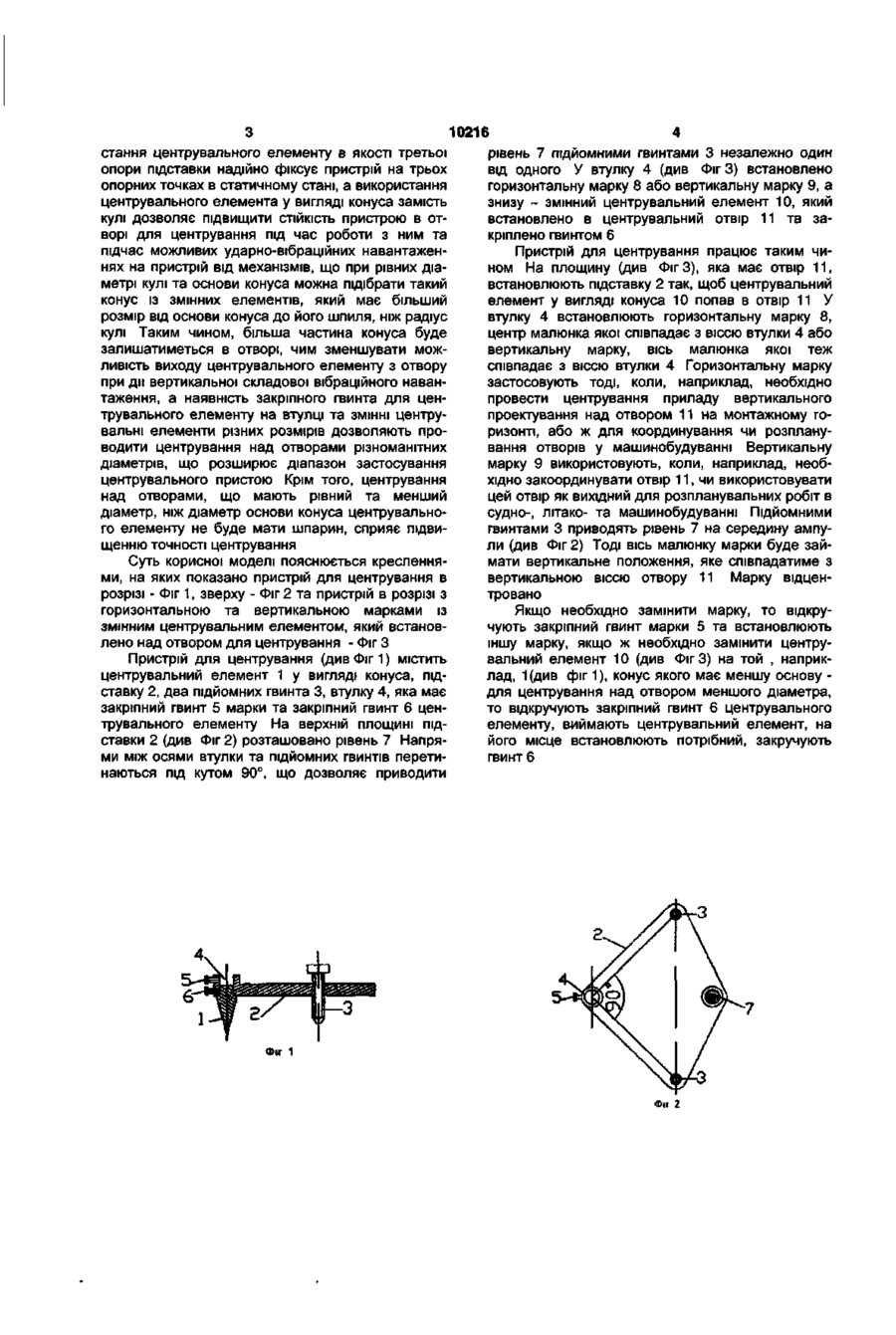

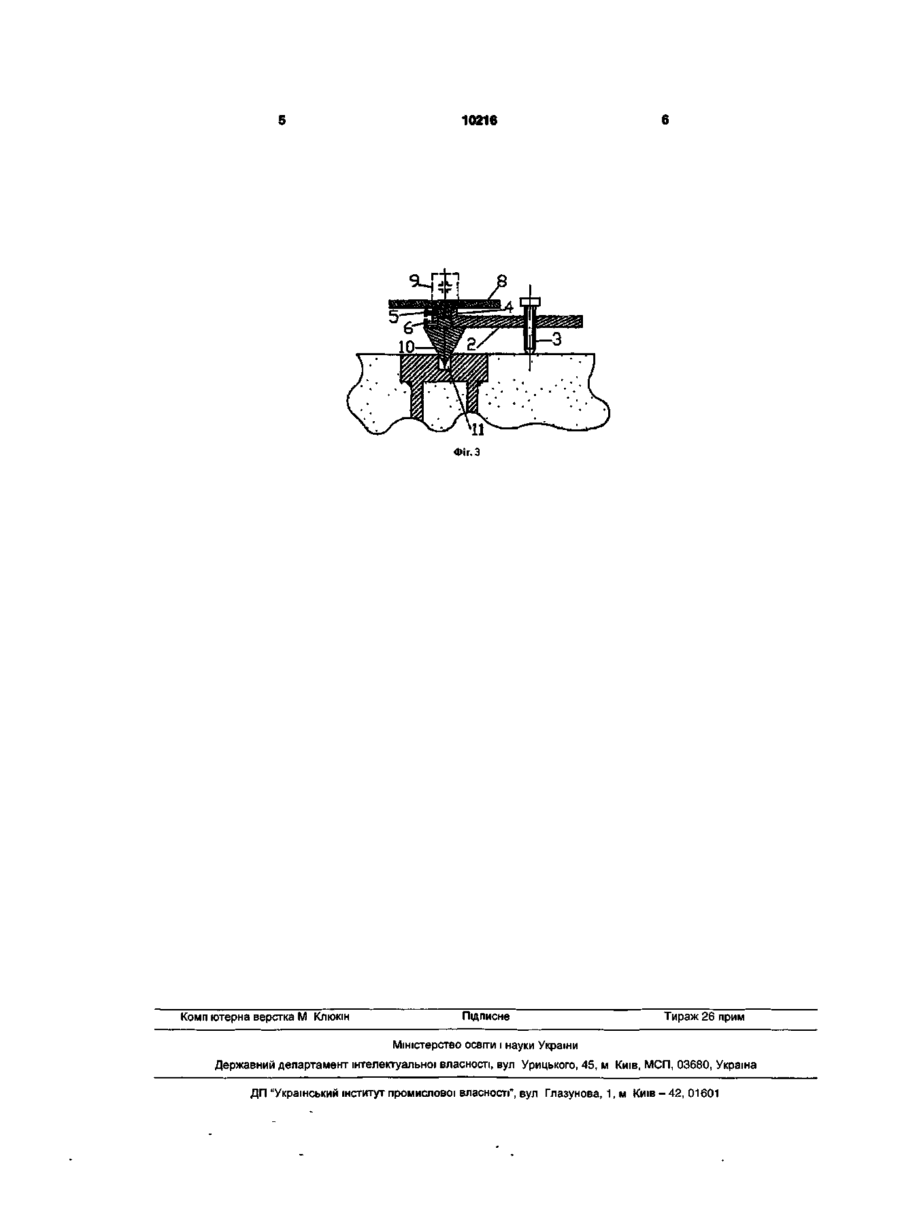

1. Пристрій для центрування, що містить підставку з підйомними гвинтами, у верхній площині якої знаходиться рівень і марка, що встановлена у втулці із закріпним гвинтом, співвісно якій у нижній площині підставки розташований центрувальний елемент, який відрізняється тим, що один з підйомних гвинтів є центрувальним елементом у вигляді конуса. 2. Пристрій за п. 1, який відрізняється тим, що втулка містить закріпний гвинт центрувального елемента, а сам елемент є змінним. Корисна модель відноситься до геодезії і може знайти застосування у будівництві, судио- літакота машинобудуванні. Відомий пристрій для центрування під назвою „рухома візирна марка", що містить центрувальний елемент у вигляді усіченого конуса, підставку на який у верхній частині розміщено вертикальну марку та механізм для її переміщення, який має шкалу для вимірювання переміщень. [1] Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є „нерухома візирна марка", яка має підставку, у верхній площині якої розташовано рівень та марку, що встановлена у втулку із закріпним гвинтом, співвісно до якої у нижній площині встановлено центрувальний елемент у вигляді кулі. У нижній частині пристрою розміщено три підйомних гвинти так, що вони знаходяться у вершинах рівностороннього трикутника, в центрі якого встановлено центрувальний елемент. [2] Загальними суттєвими ознаками відомого пристрою і того, що заявляється, є підставка з розміщеними на ній підйомними гвинтами, рівнем, маркою та втулкою із закріпним гвинтом. Під час проведення центрування відомий пристрій встановлюють в отвори, що мають діаметр дещо більший, ніж діаметр центрувального елемента у вигляді кулі. Збільшення діаметрів отворів відносно діаметра кулі веде до появи шпарини, яка спричинює зменшення точності центрування - тобто сполучення осей отвору центрувального елемента і марки у вертикальному напрямку. Центрування над отворами, які мають рівний і менший діаметр, ніж діаметр кулі, можливе, якщо центрувальний елемент встановити не в отвір, а над отвором з використанням лише двох підйомних гвинтів, тоді як третій необхідно вкрутити у підставку і безпосередньо для центрування не використовувати. Однак в цьому випадку рівновага пристрою буде нестійкою, оскільки з'явиться додатковий момент сил, прикладений до осі вкрученого гвинта. Таким чином, застосування центрувального елементу постійного діаметра зменшує діапазон діаметрів отворів для центрування. В основу корисної моделі поставлено задачу вдосконалення пристою для центрування, в якому шляхом заміни одного з трьох підйомних гвинтів на центрувальний елемент у вигляді конуса забезпечує підвищення точності центрування, а використання змінних центрувальних елементів різних розмірів забезпечує можливість центрування марки над отворами різних діаметрів. Поставлена задача вирішується тим, що в пристрій для центрування, який містить підставку з підйомними гвинтами, у верхній площині якої знаходиться рівень та марка, що встановлена у втулку із закріпленим гвинтом, свіввісно до якою у нижній площині підставки розташований центрувальний елемент, відповідно до корисної моделі, один з підйомних гвинтів є центрувальним елементом у вигляді конуса, втулка містить закріпний гвинт центрувального елементу, а сам елемент є змінним. Застосування тільки двох гвинтів дозволяє приводити бульбашку рівня на середину. Викори (0 счі 10216 стання центрувального елементу в якості третьої опори підставки надійно фіксує пристрій на трьох опорних точках в статичному стані, а використання центрувального елемента у вигляді конуса замість кулі дозволяє підвищити СТІЙКІСТЬ пристрою в отворі для центрування під час роботи з ним та підчас можливих ударно-вібраційних навантаженнях на пристрій від механізмів, що при рівних діаметрі кулі та основи конуса можна підібрати такий конус із змінних елементів, який має більший розмір від основи конуса до його шпиля, ніж радіус кулі Таким чином, більша частина конуса буде залишатиметься в отворі, чим зменшувати можливість виходу центрувального елементу з отвору при ди вертикальної складової вібраційного навантаження, а наявність закріпного гвинта для центрувального елементу на втулці та ЗМІННІ центрувальні елементи різних розмірів дозволяють проводити центрування над отворами різноманітних діаметрів, що розширює діапазон застосування центрувального пристою Крім того, центрування над отворами, що мають рівний та менший діаметр, ніж діаметр основи конуса центрувального елементу не буде мати шпарин, сприяє підвищенню точності центрування Суть корисної моделі пояснюється кресленнями, на яких показано пристрій для центрування в розрізі - Фіг 1, зверху - Фіг 2 та пристрій в розрізі з горизонтальною та вертикальною марками із змінним центрувальним елементом, який встановлено над отвором для центрування - Фіг З Пристрій для центрування (див Фіг 1) містить центрувальний елемент 1 у вигляді конуса, підставку 2, два підйомних гвинта 3, втулку 4, яка має закріпний гвинт 5 марки та закріпний гвинт 6 центрувального елементу На верхній площині підставки 2 (див Фіг 2) розташовано рівень 7 Напрями між осями втулки та підйомних гвинтів перетинаються під кутом 90°, що дозволяє приводити рівень 7 підйомними гвинтами 3 незалежно один від одного У втулку 4 (див Фіг 3) встановлено горизонтальну марку 8 або вертикальну марку 9, а знизу ~ змінний центрувальний елемент 10, який встановлено в центрувальний отвір 11 та закріплено гвинтом 6 Пристрій для центрування працює таким чином На площину (див ФігЗ), яка має отвір 11, встановлюють підставку 2 так, щоб центрувальний елемент у вигляді конуса 10 попав в отвір 11 У втулку 4 встановлюють горизонтальну марку 8, центр малюнка якої співпадає з віссю втулки 4 або вертикальну марку, вісь малюнка якої теж співпадає з віссю втулки 4 Горизонтальну марку застосовують тоді, коли, наприклад, необхідно провести центрування приладу вертикального проектування над отвором 11 на монтажному горизонті, або ж для координування чи розпланування отворів у машинобудуванні Вертикальну марку 9 використовують, коли, наприклад, необхідно закоординувати отвір 11, чи використовувати цей отвір як вихідний для розпланувальних робіт в судно-, літако- та машинобудуванні Підйомними гвинтами 3 приводять рівень 7 на середину ампули (див Фіг 2) Тоді ВІСЬ малюнку марки буде займати вертикальне положення, яке співпадатиме з вертикальною віссю отвору 11 Марку відцентровано Якщо необхідно замінити марку, то відкручують закріпний гвинт марки 5 та встановлюють іншу марку, якщо ж необхідно замінити центрувальний елемент 10 (див ФігЗ) на той , наприклад, 1(див фіг 1), конус якого має меншу основу для центрування над отвором меншого діаметра, то відкручують закріпний гвинт 6 центрувального елементу, виймають центрувальний елемент, на його місце встановлюють потрібний, закручують гвинт 6 Фіг 1 Фіг 2 10216 Фіг. З Комп ютерна верстка М Клюкін Підписне Тираж 26 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
