Зубчаста передача

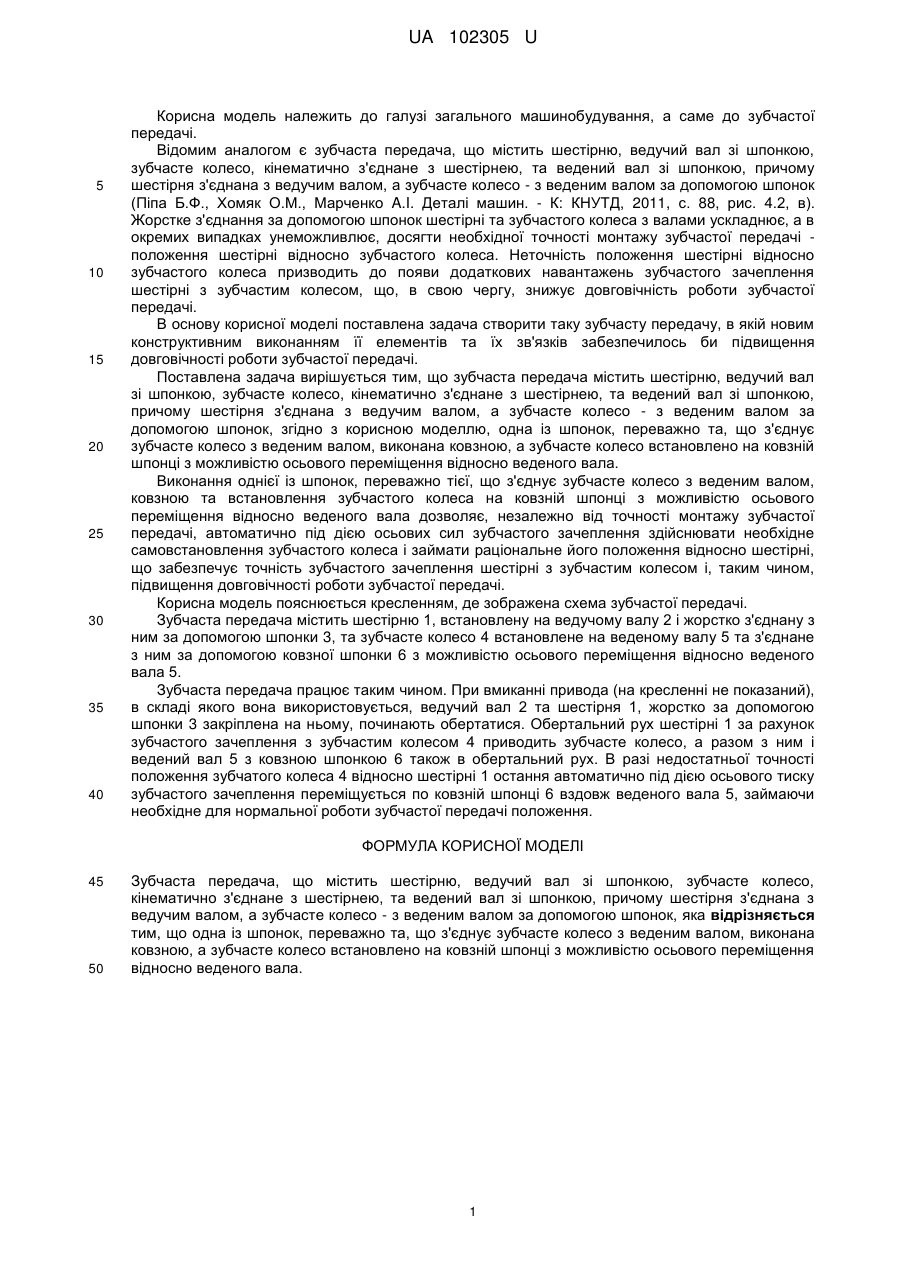

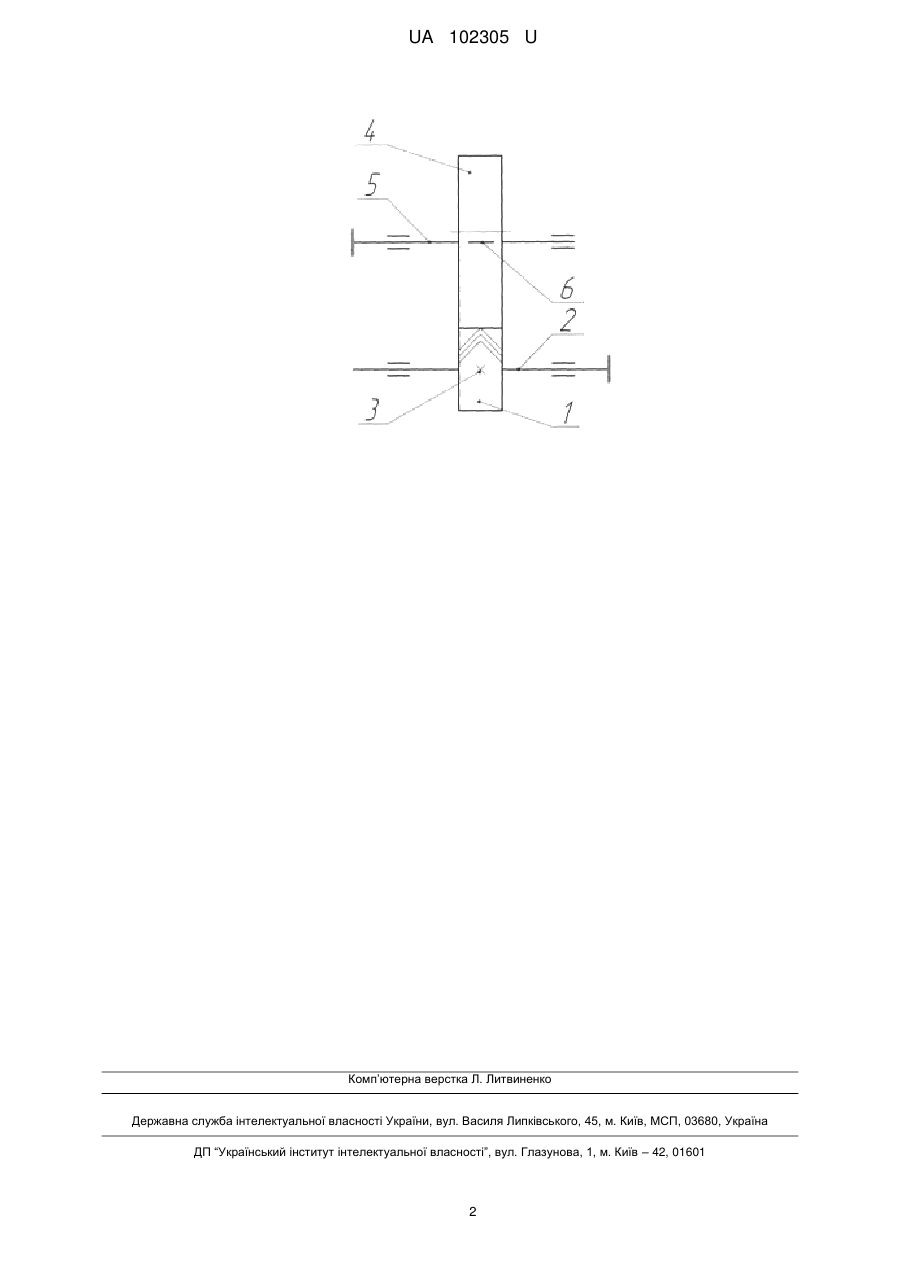

Реферат: Зубчаста передача містить шестірню, ведучий вал зі шпонкою, зубчасте колесо, кінематично з'єднане з шестірнею, та ведений вал зі шпонкою. Шестірня з'єднана з ведучим валом. Зубчасте колесо з′єднане з веденим валом за допомогою шпонок. Одна із шпонок, переважно та, що з'єднує зубчасте колесо з веденим валом, виконана ковзною. Зубчасте колесо встановлено на ковзній шпонці з можливістю осьового переміщення відносно веденого вала. UA 102305 U (54) ЗУБЧАСТА ПЕРЕДАЧА UA 102305 U UA 102305 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі загального машинобудування, а саме до зубчастої передачі. Відомим аналогом є зубчаста передача, що містить шестірню, ведучий вал зі шпонкою, зубчасте колесо, кінематично з'єднане з шестірнею, та ведений вал зі шпонкою, причому шестірня з'єднана з ведучим валом, а зубчасте колесо - з веденим валом за допомогою шпонок (Піпа Б.Ф., Хомяк О.Μ., Марченко A.I. Деталі машин. - К: КНУТД, 2011, с. 88, рис. 4.2, в). Жорстке з'єднання за допомогою шпонок шестірні та зубчастого колеса з валами ускладнює, а в окремих випадках унеможливлює, досягти необхідної точності монтажу зубчастої передачі положення шестірні відносно зубчастого колеса. Неточність положення шестірні відносно зубчастого колеса призводить до появи додаткових навантажень зубчастого зачеплення шестірні з зубчастим колесом, що, в свою чергу, знижує довговічність роботи зубчастої передачі. В основу корисної моделі поставлена задача створити таку зубчасту передачу, в якій новим конструктивним виконанням її елементів та їх зв'язків забезпечилось би підвищення довговічності роботи зубчастої передачі. Поставлена задача вирішується тим, що зубчаста передача містить шестірню, ведучий вал зі шпонкою, зубчасте колесо, кінематично з'єднане з шестірнею, та ведений вал зі шпонкою, причому шестірня з'єднана з ведучим валом, а зубчасте колесо - з веденим валом за допомогою шпонок, згідно з корисною моделлю, одна із шпонок, переважно та, що з'єднує зубчасте колесо з веденим валом, виконана ковзною, а зубчасте колесо встановлено на ковзній шпонці з можливістю осьового переміщення відносно веденого вала. Виконання однієї із шпонок, переважно тієї, що з'єднує зубчасте колесо з веденим валом, ковзною та встановлення зубчастого колеса на ковзній шпонці з можливістю осьового переміщення відносно веденого вала дозволяє, незалежно від точності монтажу зубчастої передачі, автоматично під дією осьових сил зубчастого зачеплення здійснювати необхідне самовстановлення зубчастого колеса і займати раціональне його положення відносно шестірні, що забезпечує точність зубчастого зачеплення шестірні з зубчастим колесом і, таким чином, підвищення довговічності роботи зубчастої передачі. Корисна модель пояснюється кресленням, де зображена схема зубчастої передачі. Зубчаста передача містить шестірню 1, встановлену на ведучому валу 2 і жорстко з'єднану з ним за допомогою шпонки 3, та зубчасте колесо 4 встановлене на веденому валу 5 та з'єднане з ним за допомогою ковзної шпонки 6 з можливістю осьового переміщення відносно веденого вала 5. Зубчаста передача працює таким чином. При вмиканні привода (на кресленні не показаний), в складі якого вона використовується, ведучий вал 2 та шестірня 1, жорстко за допомогою шпонки 3 закріплена на ньому, починають обертатися. Обертальний рух шестірні 1 за рахунок зубчастого зачеплення з зубчастим колесом 4 приводить зубчасте колесо, а разом з ним і ведений вал 5 з ковзною шпонкою 6 також в обертальний рух. В разі недостатньої точності положення зубчатого колеса 4 відносно шестірні 1 остання автоматично під дією осьового тиску зубчастого зачеплення переміщується по ковзній шпонці 6 вздовж веденого вала 5, займаючи необхідне для нормальної роботи зубчастої передачі положення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Зубчаста передача, що містить шестірню, ведучий вал зі шпонкою, зубчасте колесо, кінематично з'єднане з шестірнею, та ведений вал зі шпонкою, причому шестірня з'єднана з ведучим валом, а зубчасте колесо - з веденим валом за допомогою шпонок, яка відрізняється тим, що одна із шпонок, переважно та, що з'єднує зубчасте колесо з веденим валом, виконана ковзною, а зубчасте колесо встановлено на ковзній шпонці з можливістю осьового переміщення відносно веденого вала. 1 UA 102305 U Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
