Спосіб отримання шаруватих композиційних матеріалів з криволінійною поверхнею шляхом зварювання вибухом

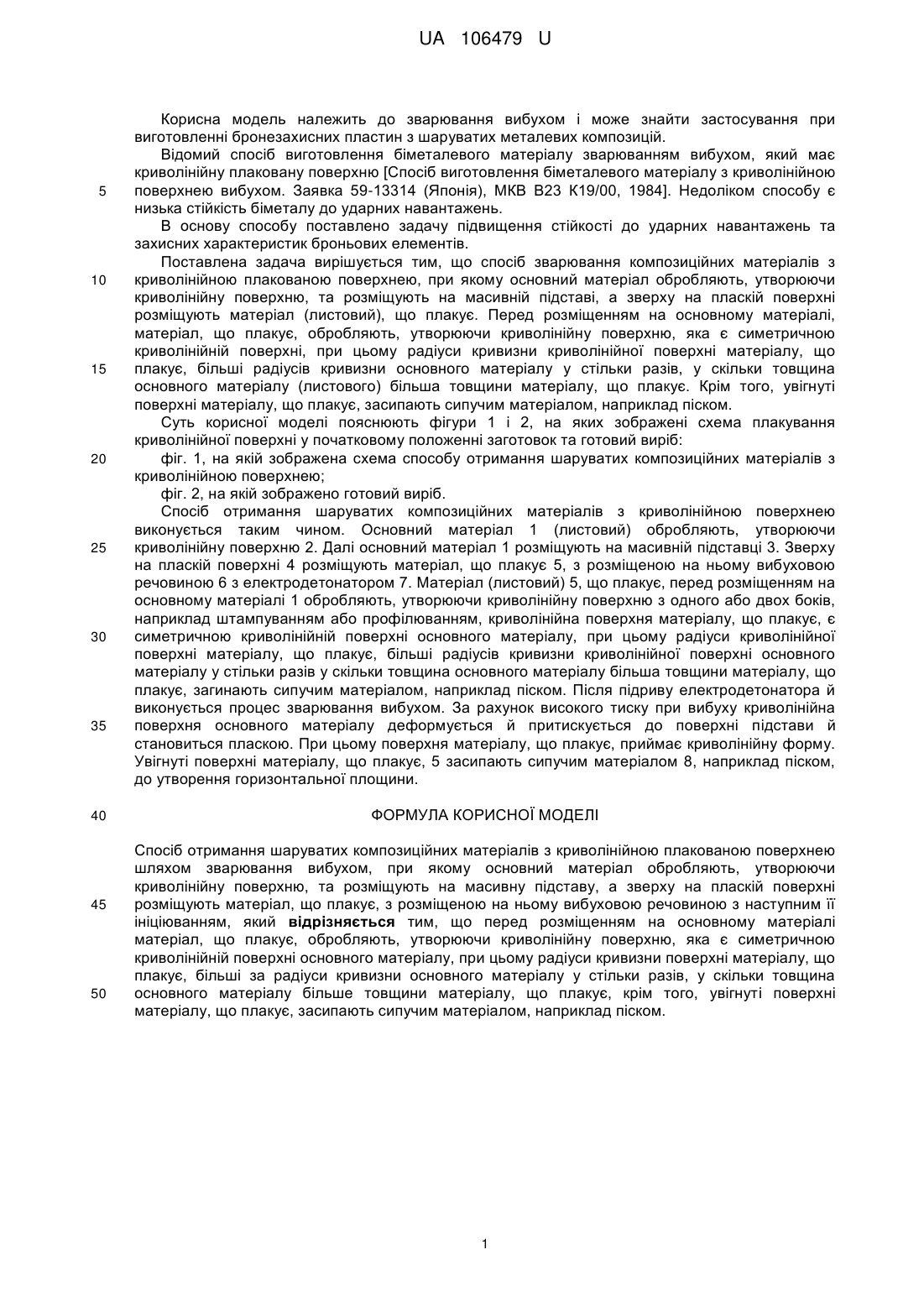

Реферат: Спосіб отримання шаруватих композиційних матеріалів з криволінійною плакованою поверхнею шляхом зварювання вибухом, при якому основний матеріал обробляють, утворюючи криволінійну поверхню, та розміщують на масивну підставу, а зверху на плоскій поверхні розміщують матеріал, що плакує, з розміщеною на ньому вибуховою речовиною з наступним її ініціюванням, причому перед розміщенням на основному матеріалі матеріал, що плакує, обробляють, утворюючи криволінійну поверхню, яка є симетричною криволінійній поверхні основного матеріалу, при цьому радіуси кривизни поверхні матеріалу, що плакує, більші за радіуси кривизни основного матеріалу у стільки разів, у скільки товщина основного матеріалу більше товщини матеріалу, що плакує, крім того, увігнуті поверхні матеріалу, що плакує, засипають сипучим матеріалом, наприклад піском. UA 106479 U (12) UA 106479 U UA 106479 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до зварювання вибухом і може знайти застосування при виготовленні бронезахисних пластин з шаруватих металевих композицій. Відомий спосіб виготовлення біметалевого матеріалу зварюванням вибухом, який має криволінійну плаковану поверхню [Спосіб виготовлення біметалевого матеріалу з криволінійною поверхнею вибухом. Заявка 59-13314 (Японія), МКВ В23 К19/00, 1984]. Недоліком способу є низька стійкість біметалу до ударних навантажень. В основу способу поставлено задачу підвищення стійкості до ударних навантажень та захисних характеристик броньових елементів. Поставлена задача вирішується тим, що спосіб зварювання композиційних матеріалів з криволінійною плакованою поверхнею, при якому основний матеріал обробляють, утворюючи криволінійну поверхню, та розміщують на масивній підставі, а зверху на пласкій поверхні розміщують матеріал (листовий), що плакує. Перед розміщенням на основному матеріалі, матеріал, що плакує, обробляють, утворюючи криволінійну поверхню, яка є симетричною криволінійній поверхні, при цьому радіуси кривизни криволінійної поверхні матеріалу, що плакує, більші радіусів кривизни основного матеріалу у стільки разів, у скільки товщина основного матеріалу (листового) більша товщини матеріалу, що плакує. Крім того, увігнуті поверхні матеріалу, що плакує, засипають сипучим матеріалом, наприклад піском. Суть корисної моделі пояснюють фігури 1 і 2, на яких зображені схема плакування криволінійної поверхні у початковому положенні заготовок та готовий виріб: фіг. 1, на якій зображена схема способу отримання шаруватих композиційних матеріалів з криволінійною поверхнею; фіг. 2, на якій зображено готовий виріб. Спосіб отримання шаруватих композиційних матеріалів з криволінійною поверхнею виконується таким чином. Основний матеріал 1 (листовий) обробляють, утворюючи криволінійну поверхню 2. Далі основний матеріал 1 розміщують на масивній підставці 3. Зверху на пласкій поверхні 4 розміщують матеріал, що плакує 5, з розміщеною на ньому вибуховою речовиною 6 з електродетонатором 7. Матеріал (листовий) 5, що плакує, перед розміщенням на основному матеріалі 1 обробляють, утворюючи криволінійну поверхню з одного або двох боків, наприклад штампуванням або профілюванням, криволінійна поверхня матеріалу, що плакує, є симетричною криволінійній поверхні основного матеріалу, при цьому радіуси криволінійної поверхні матеріалу, що плакує, більші радіусів кривизни криволінійної поверхні основного матеріалу у стільки разів у скільки товщина основного матеріалу більша товщини матеріалу, що плакує, загинають сипучим матеріалом, наприклад піском. Після підриву електродетонатора й виконується процес зварювання вибухом. За рахунок високого тиску при вибуху криволінійна поверхня основного матеріалу деформується й притискується до поверхні підстави й становиться пласкою. При цьому поверхня матеріалу, що плакує, приймає криволінійну форму. Увігнуті поверхні матеріалу, що плакує, 5 засипають сипучим матеріалом 8, наприклад піском, до утворення горизонтальної площини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб отримання шаруватих композиційних матеріалів з криволінійною плакованою поверхнею шляхом зварювання вибухом, при якому основний матеріал обробляють, утворюючи криволінійну поверхню, та розміщують на масивну підставу, а зверху на пласкій поверхні розміщують матеріал, що плакує, з розміщеною на ньому вибуховою речовиною з наступним її ініціюванням, який відрізняється тим, що перед розміщенням на основному матеріалі матеріал, що плакує, обробляють, утворюючи криволінійну поверхню, яка є симетричною криволінійній поверхні основного матеріалу, при цьому радіуси кривизни поверхні матеріалу, що плакує, більші за радіуси кривизни основного матеріалу у стільки разів, у скільки товщина основного матеріалу більше товщини матеріалу, що плакує, крім того, увігнуті поверхні матеріалу, що плакує, засипають сипучим матеріалом, наприклад піском. 1 UA 106479 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
