Обтискна шайба

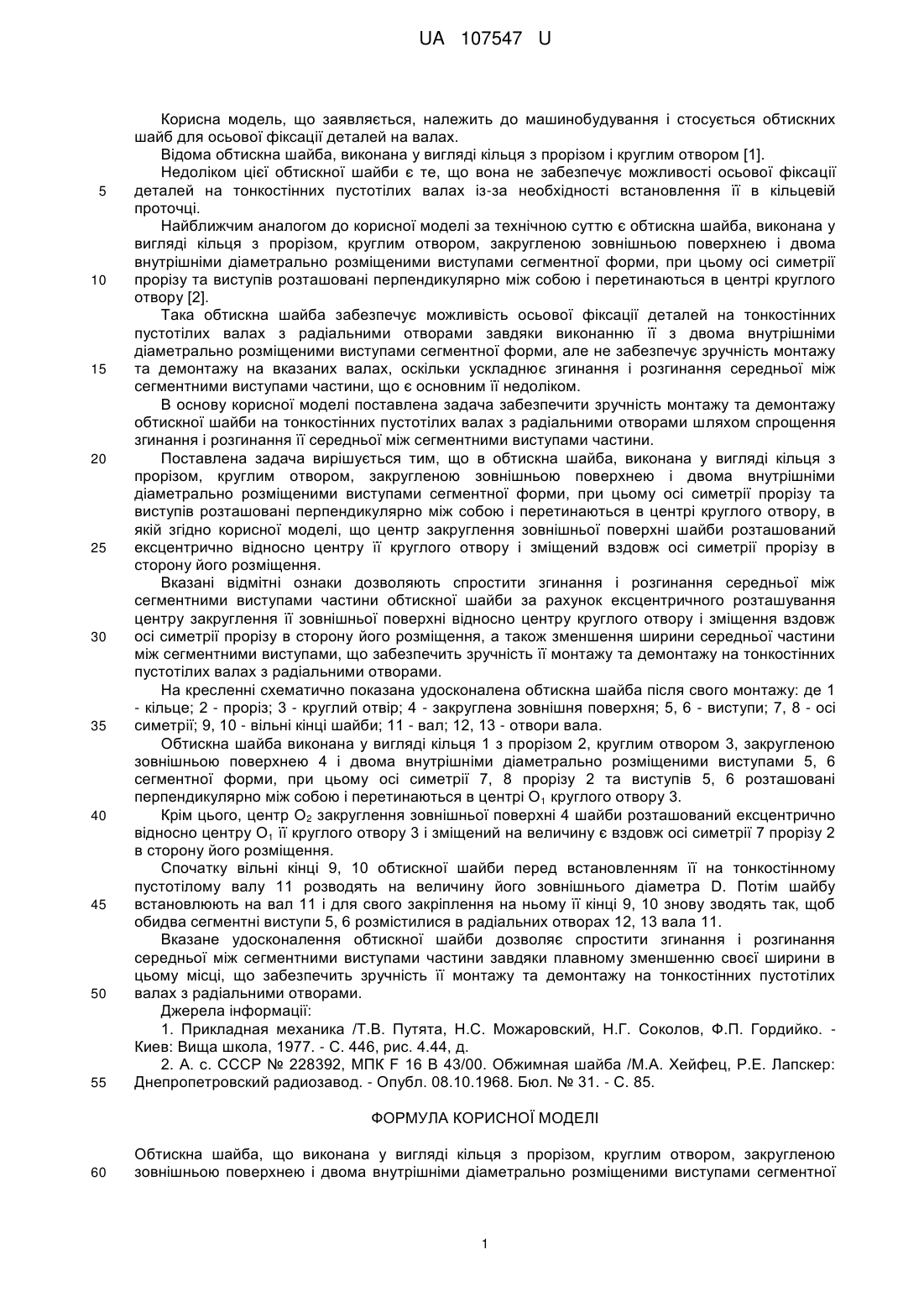

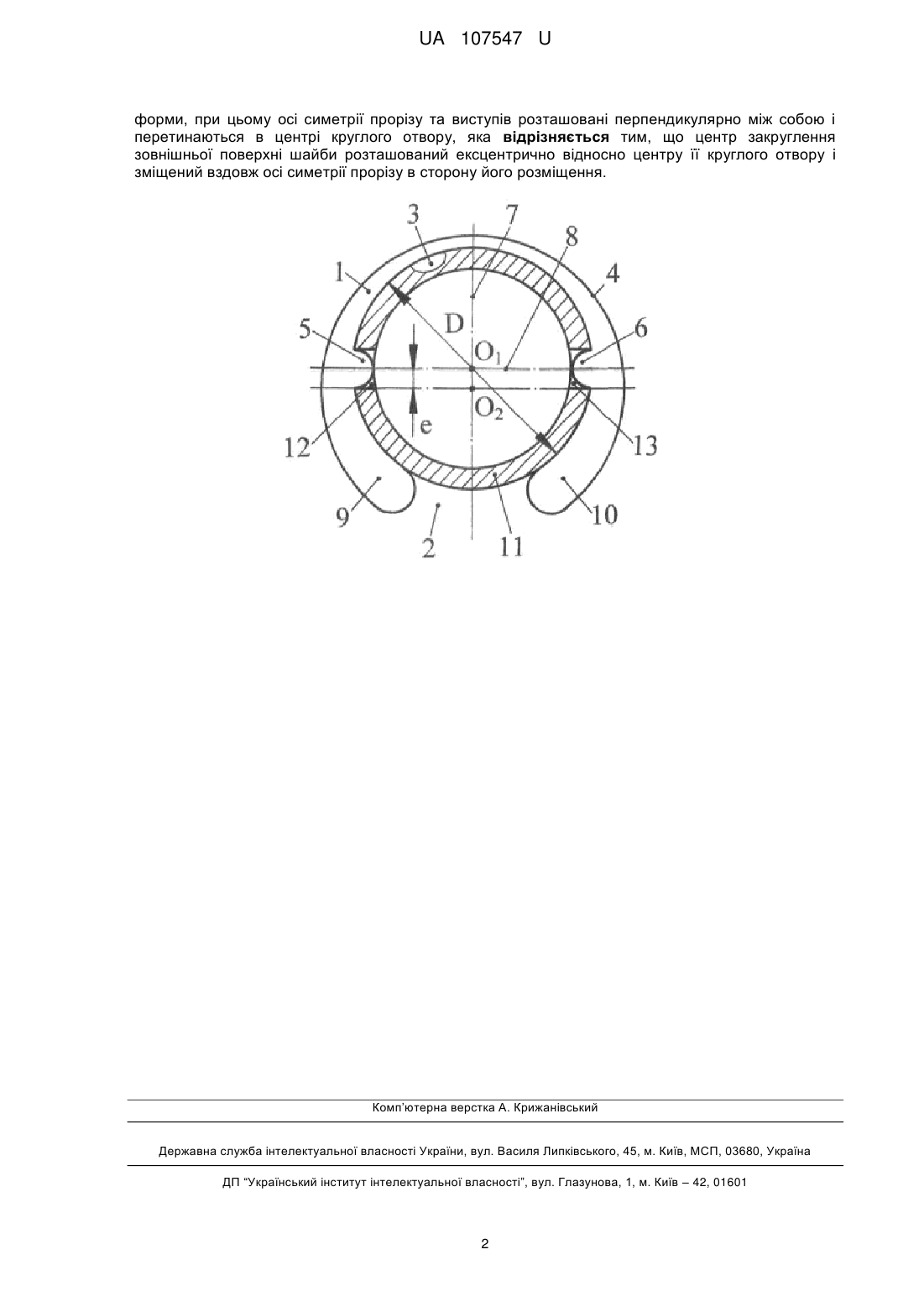

Реферат: UA 107547 U UA 107547 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель, що заявляється, належить до машинобудування і стосується обтискних шайб для осьової фіксації деталей на валах. Відома обтискна шайба, виконана у вигляді кільця з прорізом і круглим отвором [1]. Недоліком цієї обтискної шайби є те, що вона не забезпечує можливості осьової фіксації деталей на тонкостінних пустотілих валах із-за необхідності встановлення її в кільцевій проточці. Найближчим аналогом до корисної моделі за технічною суттю є обтискна шайба, виконана у вигляді кільця з прорізом, круглим отвором, закругленою зовнішньою поверхнею і двома внутрішніми діаметрально розміщеними виступами сегментної форми, при цьому осі симетрії прорізу та виступів розташовані перпендикулярно між собою і перетинаються в центрі круглого отвору [2]. Така обтискна шайба забезпечує можливість осьової фіксації деталей на тонкостінних пустотілих валах з радіальними отворами завдяки виконанню її з двома внутрішніми діаметрально розміщеними виступами сегментної форми, але не забезпечує зручність монтажу та демонтажу на вказаних валах, оскільки ускладнює згинання і розгинання середньої між сегментними виступами частини, що є основним її недоліком. В основу корисної моделі поставлена задача забезпечити зручність монтажу та демонтажу обтискної шайби на тонкостінних пустотілих валах з радіальними отворами шляхом спрощення згинання і розгинання її середньої між сегментними виступами частини. Поставлена задача вирішується тим, що в обтискна шайба, виконана у вигляді кільця з прорізом, круглим отвором, закругленою зовнішньою поверхнею і двома внутрішніми діаметрально розміщеними виступами сегментної форми, при цьому осі симетрії прорізу та виступів розташовані перпендикулярно між собою і перетинаються в центрі круглого отвору, в якій згідно корисної моделі, що центр закруглення зовнішньої поверхні шайби розташований ексцентрично відносно центру її круглого отвору і зміщений вздовж осі симетрії прорізу в сторону його розміщення. Вказані відмітні ознаки дозволяють спростити згинання і розгинання середньої між сегментними виступами частини обтискної шайби за рахунок ексцентричного розташування центру закруглення її зовнішньої поверхні відносно центру круглого отвору і зміщення вздовж осі симетрії прорізу в сторону його розміщення, а також зменшення ширини середньої частини між сегментними виступами, що забезпечить зручність її монтажу та демонтажу на тонкостінних пустотілих валах з радіальними отворами. На кресленні схематично показана удосконалена обтискна шайба після свого монтажу: де 1 - кільце; 2 - проріз; 3 - круглий отвір; 4 - закруглена зовнішня поверхня; 5, 6 - виступи; 7, 8 - осі симетрії; 9, 10 - вільні кінці шайби; 11 - вал; 12, 13 - отвори вала. Обтискна шайба виконана у вигляді кільця 1 з прорізом 2, круглим отвором 3, закругленою зовнішньою поверхнею 4 і двома внутрішніми діаметрально розміщеними виступами 5, 6 сегментної форми, при цьому осі симетрії 7, 8 прорізу 2 та виступів 5, 6 розташовані перпендикулярно між собою і перетинаються в центрі О1 круглого отвору 3. Крім цього, центр О2 закруглення зовнішньої поверхні 4 шайби розташований ексцентрично відносно центру О1 її круглого отвору 3 і зміщений на величину є вздовж осі симетрії 7 прорізу 2 в сторону його розміщення. Спочатку вільні кінці 9, 10 обтискної шайби перед встановленням її на тонкостінному пустотілому валу 11 розводять на величину його зовнішнього діаметра D. Потім шайбу встановлюють на вал 11 і для свого закріплення на ньому її кінці 9, 10 знову зводять так, щоб обидва сегментні виступи 5, 6 розмістилися в радіальних отворах 12, 13 вала 11. Вказане удосконалення обтискної шайби дозволяє спростити згинання і розгинання середньої між сегментними виступами частини завдяки плавному зменшенню своєї ширини в цьому місці, що забезпечить зручність її монтажу та демонтажу на тонкостінних пустотілих валах з радіальними отворами. Джерела інформації: 1. Прикладная механика /Т.В. Путята, Н.С. Можаровский, Н.Г. Соколов, Ф.П. Гордийко. Киев: Вища школа, 1977. - С. 446, рис. 4.44, д. 2. А. с. СССР № 228392, МПК F 16 В 43/00. Обжимная шайба /М.А. Хейфец, Р.Е. Лапскер: Днепропетровский радиозавод. - Опубл. 08.10.1968. Бюл. № 31. - С. 85. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Обтискна шайба, що виконана у вигляді кільця з прорізом, круглим отвором, закругленою зовнішньою поверхнею і двома внутрішніми діаметрально розміщеними виступами сегментної 1 UA 107547 U форми, при цьому осі симетрії прорізу та виступів розташовані перпендикулярно між собою і перетинаються в центрі круглого отвору, яка відрізняється тим, що центр закруглення зовнішньої поверхні шайби розташований ексцентрично відносно центру її круглого отвору і зміщений вздовж осі симетрії прорізу в сторону його розміщення. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
