Торцеве ущільнення

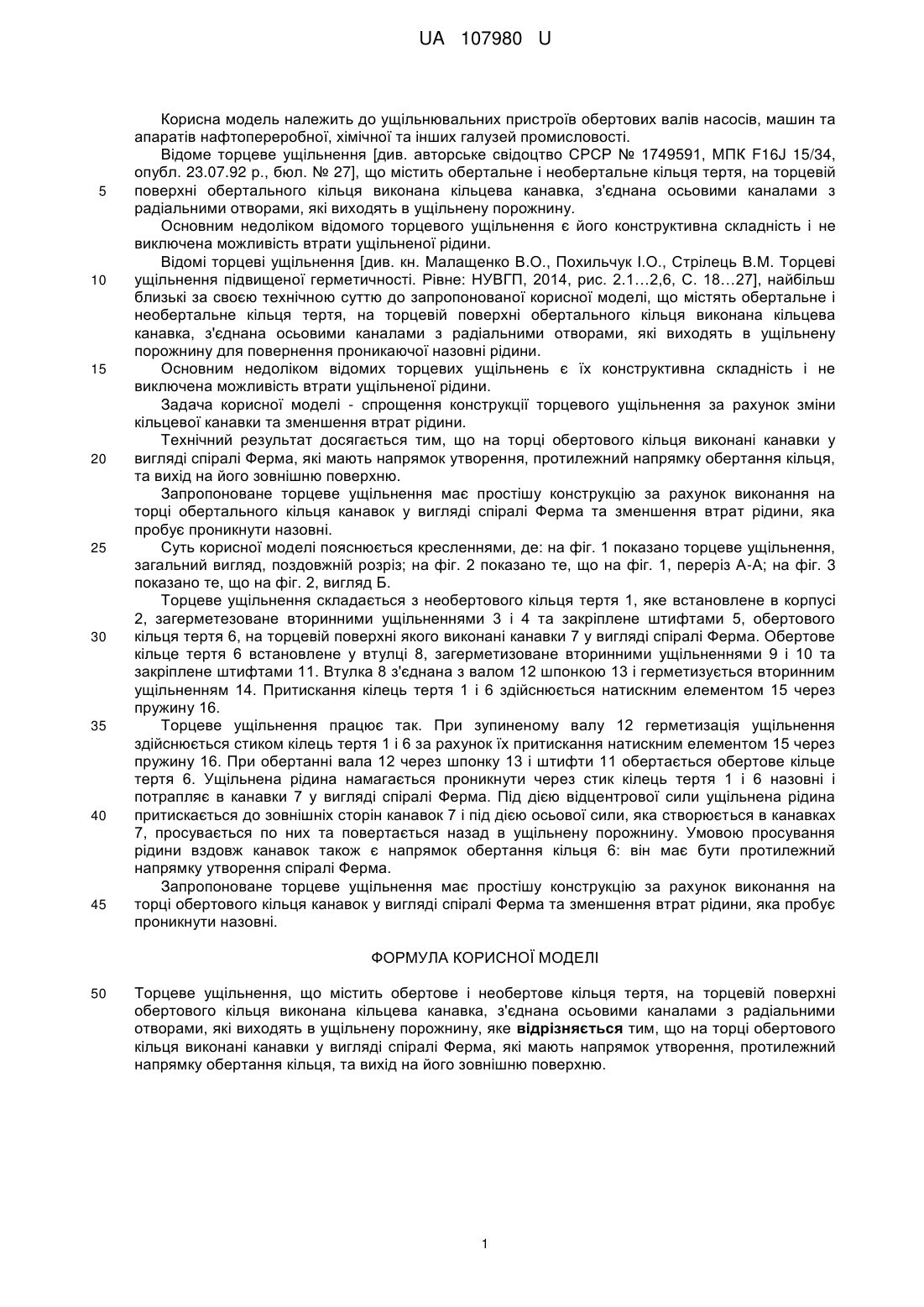

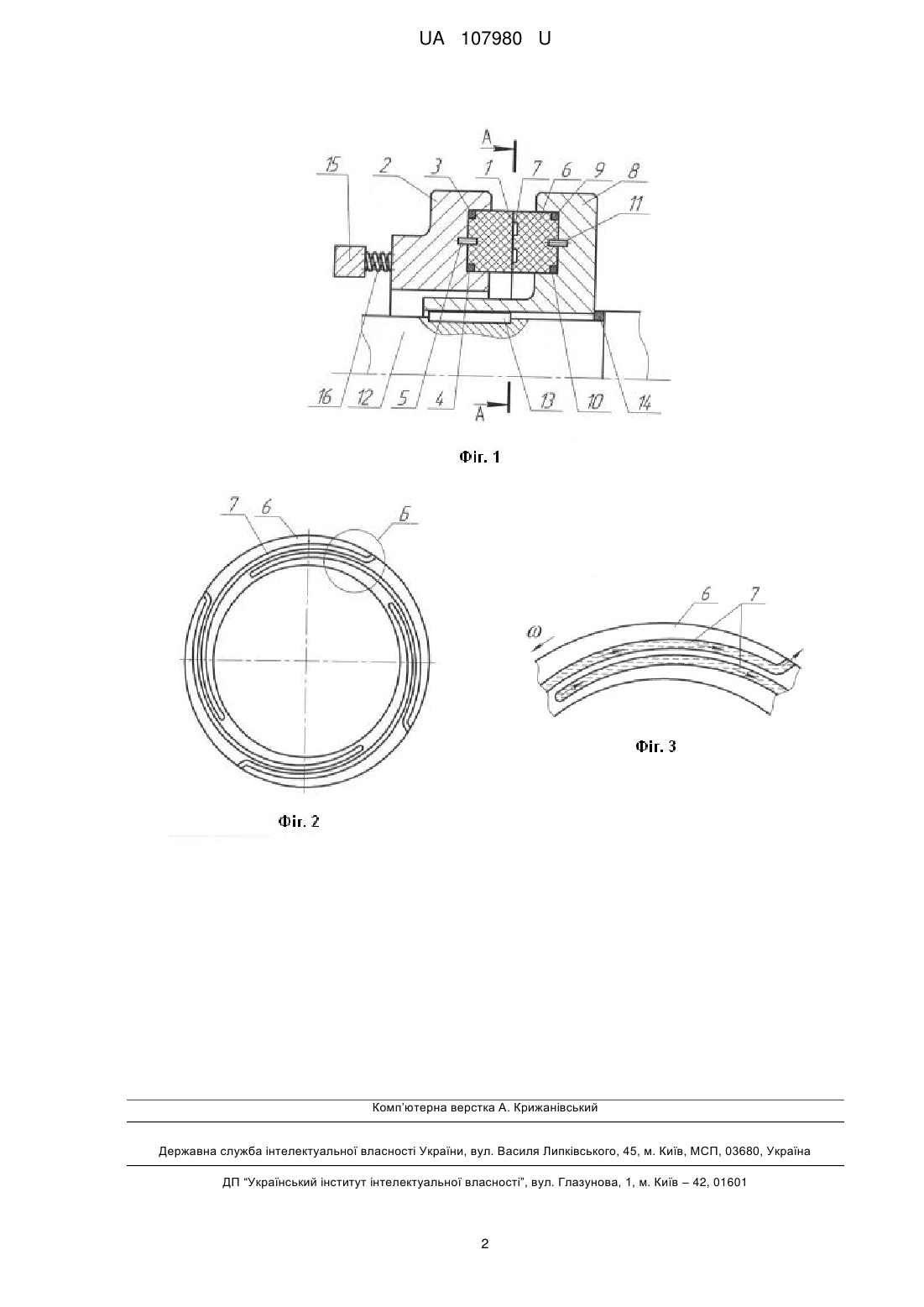

Реферат: Торцеве ущільнення містить обертове і необертове кільця тертя, на торцевій поверхні обертового кільця виконана кільцева канавка, з'єднана осьовими каналами з радіальними отворами, які виходять в ущільнену порожнину. Крім цього, на торці обертового кільця виконані канавки у вигляді спіралі Ферма, які мають напрямок утворення, протилежний напрямку обертання кільця, та вихід на його зовнішню поверхню. UA 107980 U (54) ТОРЦЕВЕ УЩІЛЬНЕННЯ UA 107980 U UA 107980 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до ущільнювальних пристроїв обертових валів насосів, машин та апаратів нафтопереробної, хімічної та інших галузей промисловості. Відоме торцеве ущільнення [див. авторське свідоцтво СРСР № 1749591, МПК F16J 15/34, опубл. 23.07.92 р., бюл. № 27], що містить обертальне і необертальне кільця тертя, на торцевій поверхні обертального кільця виконана кільцева канавка, з'єднана осьовими каналами з радіальними отворами, які виходять в ущільнену порожнину. Основним недоліком відомого торцевого ущільнення є його конструктивна складність і не виключена можливість втрати ущільненої рідини. Відомі торцеві ущільнення [див. кн. Малащенко В.О., Похильчук І.О., Стрілець В.М. Торцеві ущільнення підвищеної герметичності. Рівне: НУВГП, 2014, рис. 2.1…2,6, С. 18…27], найбільш близькі за своєю технічною суттю до запропонованої корисної моделі, що містять обертальне і необертальне кільця тертя, на торцевій поверхні обертального кільця виконана кільцева канавка, з'єднана осьовими каналами з радіальними отворами, які виходять в ущільнену порожнину для повернення проникаючої назовні рідини. Основним недоліком відомих торцевих ущільнень є їх конструктивна складність і не виключена можливість втрати ущільненої рідини. Задача корисної моделі - спрощення конструкції торцевого ущільнення за рахунок зміни кільцевої канавки та зменшення втрат рідини. Технічний результат досягається тим, що на торці обертового кільця виконані канавки у вигляді спіралі Ферма, які мають напрямок утворення, протилежний напрямку обертання кільця, та вихід на його зовнішню поверхню. Запропоноване торцеве ущільнення має простішу конструкцію за рахунок виконання на торці обертального кільця канавок у вигляді спіралі Ферма та зменшення втрат рідини, яка пробує проникнути назовні. Суть корисної моделі пояснюється кресленнями, де: на фіг. 1 показано торцеве ущільнення, загальний вигляд, поздовжній розріз; на фіг. 2 показано те, що на фіг. 1, переріз А-А; на фіг. 3 показано те, що на фіг. 2, вигляд Б. Торцеве ущільнення складається з необертового кільця тертя 1, яке встановлене в корпусі 2, загерметезоване вторинними ущільненнями 3 і 4 та закріплене штифтами 5, обертового кільця тертя 6, на торцевій поверхні якого виконані канавки 7 у вигляді спіралі Ферма. Обертове кільце тертя 6 встановлене у втулці 8, загерметизоване вторинними ущільненнями 9 і 10 та закріплене штифтами 11. Втулка 8 з'єднана з валом 12 шпонкою 13 і герметизується вторинним ущільненням 14. Притискання кілець тертя 1 і 6 здійснюється натискним елементом 15 через пружину 16. Торцеве ущільнення працює так. При зупиненому валу 12 герметизація ущільнення здійснюється стиком кілець тертя 1 і 6 за рахунок їх притискання натискним елементом 15 через пружину 16. При обертанні вала 12 через шпонку 13 і штифти 11 обертається обертове кільце тертя 6. Ущільнена рідина намагається проникнути через стик кілець тертя 1 і 6 назовні і потрапляє в канавки 7 у вигляді спіралі Ферма. Під дією відцентрової сили ущільнена рідина притискається до зовнішніх сторін канавок 7 і під дією осьової сили, яка створюється в канавках 7, просувається по них та повертається назад в ущільнену порожнину. Умовою просування рідини вздовж канавок також є напрямок обертання кільця 6: він має бути протилежний напрямку утворення спіралі Ферма. Запропоноване торцеве ущільнення має простішу конструкцію за рахунок виконання на торці обертового кільця канавок у вигляді спіралі Ферма та зменшення втрат рідини, яка пробує проникнути назовні. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Торцеве ущільнення, що містить обертове і необертове кільця тертя, на торцевій поверхні обертового кільця виконана кільцева канавка, з'єднана осьовими каналами з радіальними отворами, які виходять в ущільнену порожнину, яке відрізняється тим, що на торці обертового кільця виконані канавки у вигляді спіралі Ферма, які мають напрямок утворення, протилежний напрямку обертання кільця, та вихід на його зовнішню поверхню. 1 UA 107980 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
