Пристрій для дренування та інтубації стравоходу
Номер патенту: 10957
Опубліковано: 15.12.2005
Автори: Сизий Максим Юрійович, Бойко Валерій Володимирович, Далавурак Володимир Петрович
Формула / Реферат

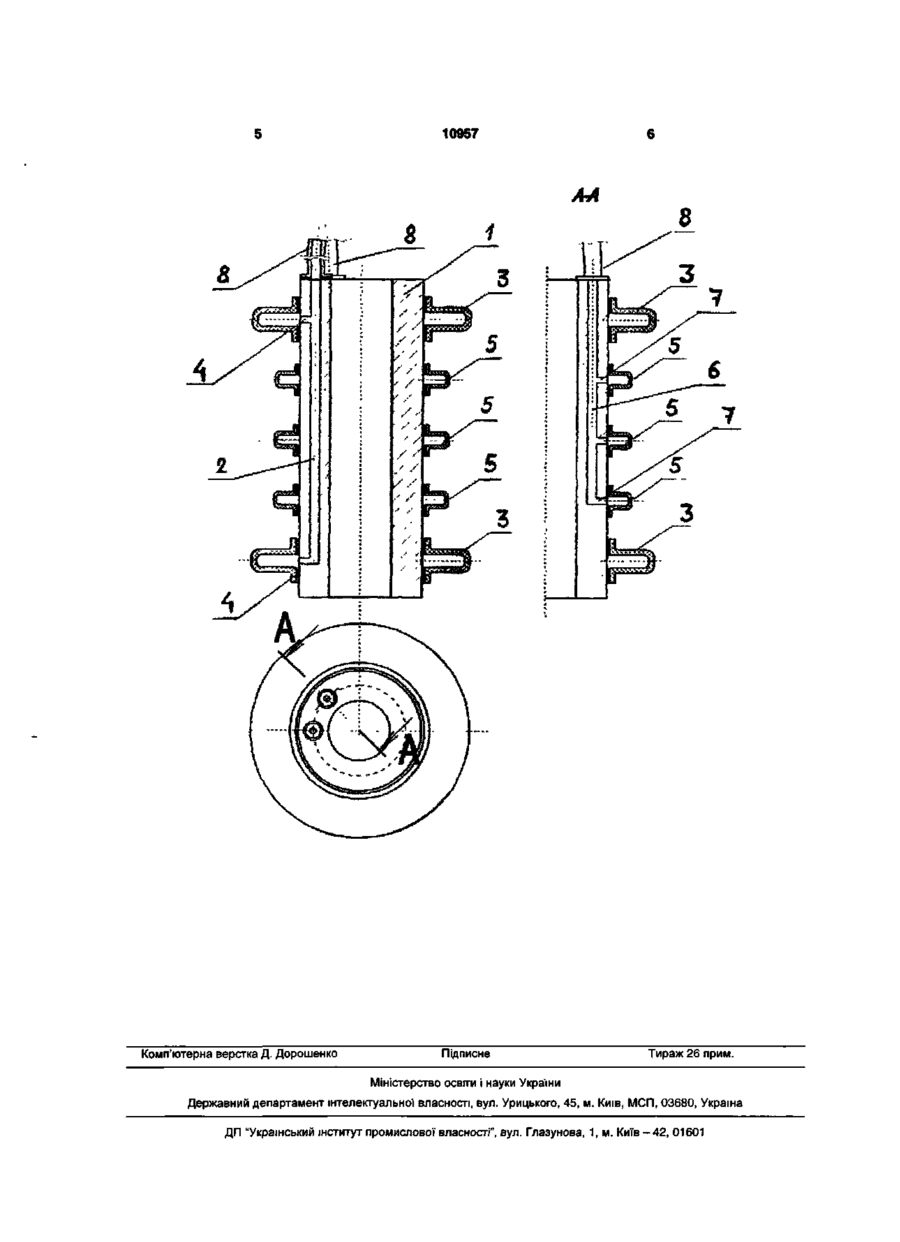

Пристрій для дренування та інтубації стравоходу, який містить трубчасту частину з повітропостачальним каналом, а також розташовані на ній співісно фіксуючі дистальний і проксимальний балони, при цьому повітропостачальний канал відкривається у фіксуючі балони, який відрізняється тим, що між дистальним і проксимальним балонами введені додаткові каркасні балони, а в трубчастій частині виконаний додатковий повітропостачальний канал з отворами, що відкриваються в кожний з каркасних балонів, при цьому діаметри каркасних балонів менші діаметрів фіксуючих балонів, твердість матеріалу балонів порівняна з твердістю структури максимального ступеня ригідності.
Текст

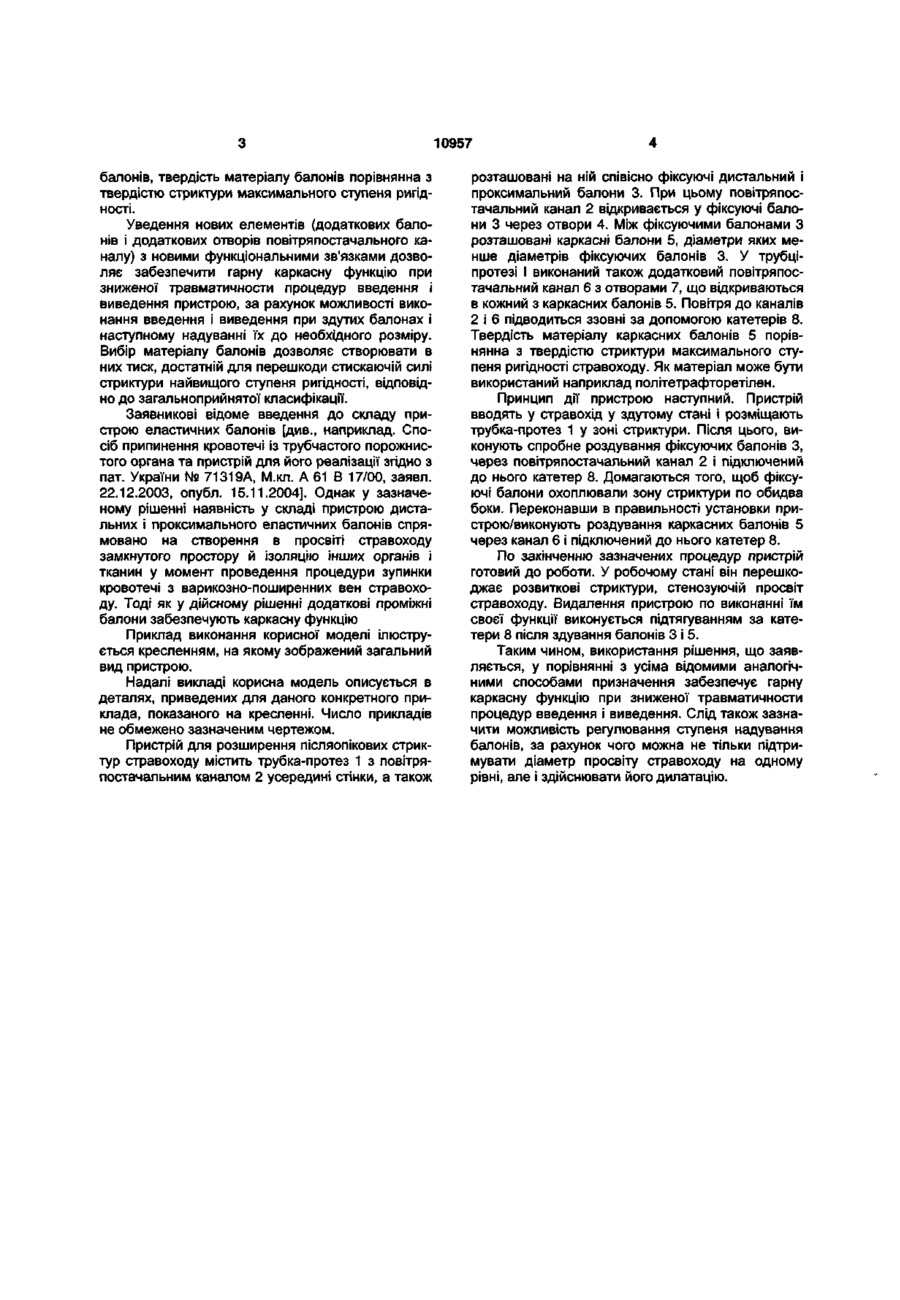

Пристрій для дренування та інтубації стравоходу, який містить трубчасту частину з повітропостачальним каналом, а також розташовані на ній співісно фіксуючі дистальний і проксимальний ба лони, при цьому повітропостачальний канал відкривається у фіксуючі балони, який відрізняється тим, що між дистальним і проксимальним балонами введені додаткові каркасні балони, а в трубчастій частині виконаний додатковий повітропостачальний канал з отворами, що відкриваються в кожний з каркасних балонів, при цьому діаметри каркасних балонів менші діаметрів фіксуючих балонів, твердість матеріалу балонів порівняна з твердістю структури максимального ступеня ригідності. Корисна модель відноситься до медицини, зокрема, до хірургічної гастроентерології та призначена для запобігання розвитку стенозу просвіту стравоходу в ході рубцевого післяопікового процесу. Відомий пристрій для дренування та інгубації стравоходу відповідно до а.с. №1600785 [СРСР, А 61М 23/00, А 61F 2/04, ін. 16.08.1988]. Він містить трубку-протез із пластмаси для інтубації стравоходу з конічним розширенням з одній сторони і поздовжніх розрізів в області фізіологічних розширень. Цей пристрій дозволяє здійснювати довгострокове дренування стравоходу, полегшити просування їжі крізь трубку-протез, забезпечує гарну каркасну функцію і стабільну фіксацію в стравоході. Однак йому властиві такі недоліки, як неможливість доставки лікарських речовин до стінки стравоходу і підвищена травматичність при введенні і виведенні. Найбільш близьким до корисної моделі по суті і результаті, що досягається, є пристрій для дренування та інгубації стравоходу відповідно до а.с. №1222281 [СРСР, А 61М 25/00, ін.23.04.1984]. Він містить трубчасту частину, а також розташовані на ній співісно дистальні і проксимальний еластичні балони. У трубчастій частині виконані три канали, що відкриваються відповідно в проксимальний і дистальний балони і на поверхню трубки. Описаний пристрій дозволяє рівномірно зро шувати лікарськими речовинами опікову поверхню, завдяки тому, що ця поверхня залишається відкритої. Пристрій перешкоджає влученню їжі і слини при сеансі лікування за рахунок перекривання каналу при роздуванні еластичних балонів. Травматичність процедур введення і виведення також знижена, завдяки тому, що вони здійснюються при здутих балонах. Однак слід зазначити, що зазначений пристрій недостатньо добре здійснює каркасну функцію і, відповідно, при його використанні висока імовірність стенозування стравоходу. В основу корисної моделі поставлена задача створення удосконаленого пристрою, у якому гарна каркасна функція при зниженої травматичності процедур введення і виведення, забезпечується за рахунок наявності додаткових каркасних елементів з керованими геометричними розмірами. Поставлена задача вирішується тим, що в пристрої, що містить трубчасту частину з повітряпостачальним каналом, а також розташовані на ній співвісно фіксуючі дистальний і проксимальний балони, при цьому повітряпостачальний канал відкривається у фіксуючі балони, відповідно до корисної моделі між дистальним і проксимальним балонами введені додаткові каркасні балони, а в трубчастій частині виконаний додатковий повітряпостачальний канал з отворами, що відкриваються в кожний з каркасних балонів, при цьому діаметри каркасних балонів менше діаметрів фіксуючих Ю О) о> 10957 балонів, твердість матеріалу балонів порівнянна з твердістю стриктури максимального ступеня ригідності. Уведення нових елементів (додаткових балонів і додаткових отворів повітряпостачального каналу) з новими функціональними зв'язками дозволяє забезпечити гарну каркасну функцію при зниженої травматичности процедур введення і виведення пристрою, за рахунок можливості виконання введення і виведення при здутих балонах і наступному надуванні їх до необхідного розміру. Вибір матеріалу балонів дозволяє створювати в них тиск, достатній для перешкоди стискаючій силі стриктури найвищого ступеня ригідності, відповідно до загальноприйнятої класифікації. Заявникові відоме введення до складу пристрою еластичних балонів [див., наприклад. Спосіб припинення кровотечі із трубчастого порожнистого органа та пристрій для його реалізації згідно з пат. України № 71319А, М.кл. А 61 В 17/00, заявл. 22.12.2003, опубл. 15.11.2004]. Однак у зазначеному рішенні наявність у складі пристрою дистальних і проксимального еластичних балонів спрямовано на створення в просвіті стравоходу замкнутого простору й ізоляцію інших органів і тканин у момент проведення процедури зупинки кровотечі з варикозно-поширенних вен стравоходу. Тоді як у дійсному рішенні додаткові проміжні балони забезпечують каркасну функцію Приклад виконання корисної моделі ілюструється кресленням, на якому зображений загальний вид пристрою. Надалі викладі корисна модель описується в деталях, приведених для даного конкретного приклада, показаного на кресленні. Число прикладів не обмежено зазначеним чертежом. Пристрій для розширення післяопікових стриктур стравоходу містить трубка-протез 1 з повітряпостачальним каналом 2 усередині стінки, а також розташовані на ній співісно фіксуючі дистальний і проксимальний балони 3. При цьому повітряпостачальний канал 2 відкривається у фіксуючі балони 3 через отвори 4. Між фіксуючими балонами З розташовані каркасні балони 5, діаметри яких менше діаметрів фіксуючих балонів 3. У трубціпротезі І виконаний також додатковий повітряпостачальний канал 6 з отворами 7, що відкриваються в кожний з каркасних балонів 5. Повітря до каналів 2 і 6 підводиться ззовні за допомогою катетерів 8. Твердість матеріалу каркасних балонів 5 порівнянна з твердістю стриктури максимального ступеня ригідності стравоходу. Як матеріал може бути використаний наприклад політетрафторетілен. Принцип дії пристрою наступний. Пристрій вводять у стравохід у здутому стані і розміщають трубка-протез 1 у зоні стриктури. Після цього, виконують спробне роздування фіксуючих балонів З, через повітряпостачальний канал 2 і підключений до нього катетер 8. Домагаються того, щоб фіксуючі балони охоплювали зону стриктури по обидва боки. Переконавши в правильності установки пристрою/виконують роздування каркасних балонів 5 через канал 6 і підключений до нього катетер 8. По закінченню зазначених процедур пристрій готовий до роботи. У робочому стані він перешкоджає розвиткові стриктури, стенозуючій просвіт стравоходу. Видалення пристрою по виконанні їм своєї функції виконується підтягуванням за катетери 8 після здування балонів 3 і 5. Таким чином, використання рішення, що заявляється, у порівнянні з усіма відомими аналогічними способами призначення забезпечує гарну каркасну функцію при зниженої травматичности процедур введення і виведення. Слід також зазначити можливість регулювання ступеня надування балонів, за рахунок чого можна не тільки підтримувати діаметр просвіту стравоходу на одному рівні, але і здійснювати його дилатацію. 10957 Комп'ютерна верстка Д. Дорошенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for draining and intubating esophagus
Автори англійськоюBoiko Valerii Volodymyrovych, Dalavurak Volodymyr Petrovych, Syzyi Maksym Yuriiovych
Назва патенту російськоюУстройство для дренирования и интубации пищевода
Автори російськоюБойко Валерий Владимирович, Далавурак Владимир Петрович, Сизый Максим Юрьевич
МПК / Мітки
МПК: A61B 17/00, A61M 25/00
Мітки: інтубації, пристрій, дренування, стравоходу
