Затиск спіральний шлейфовий

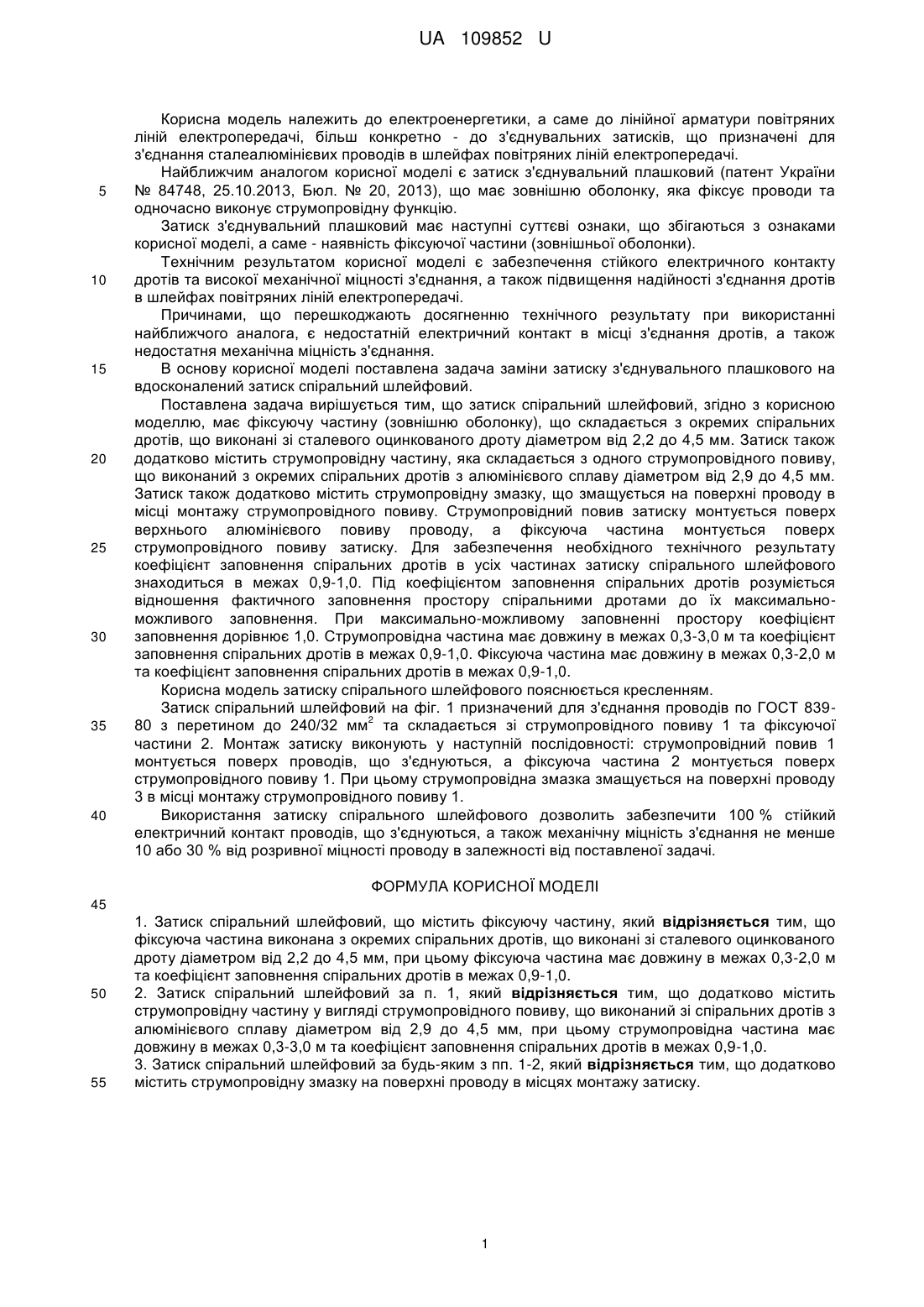

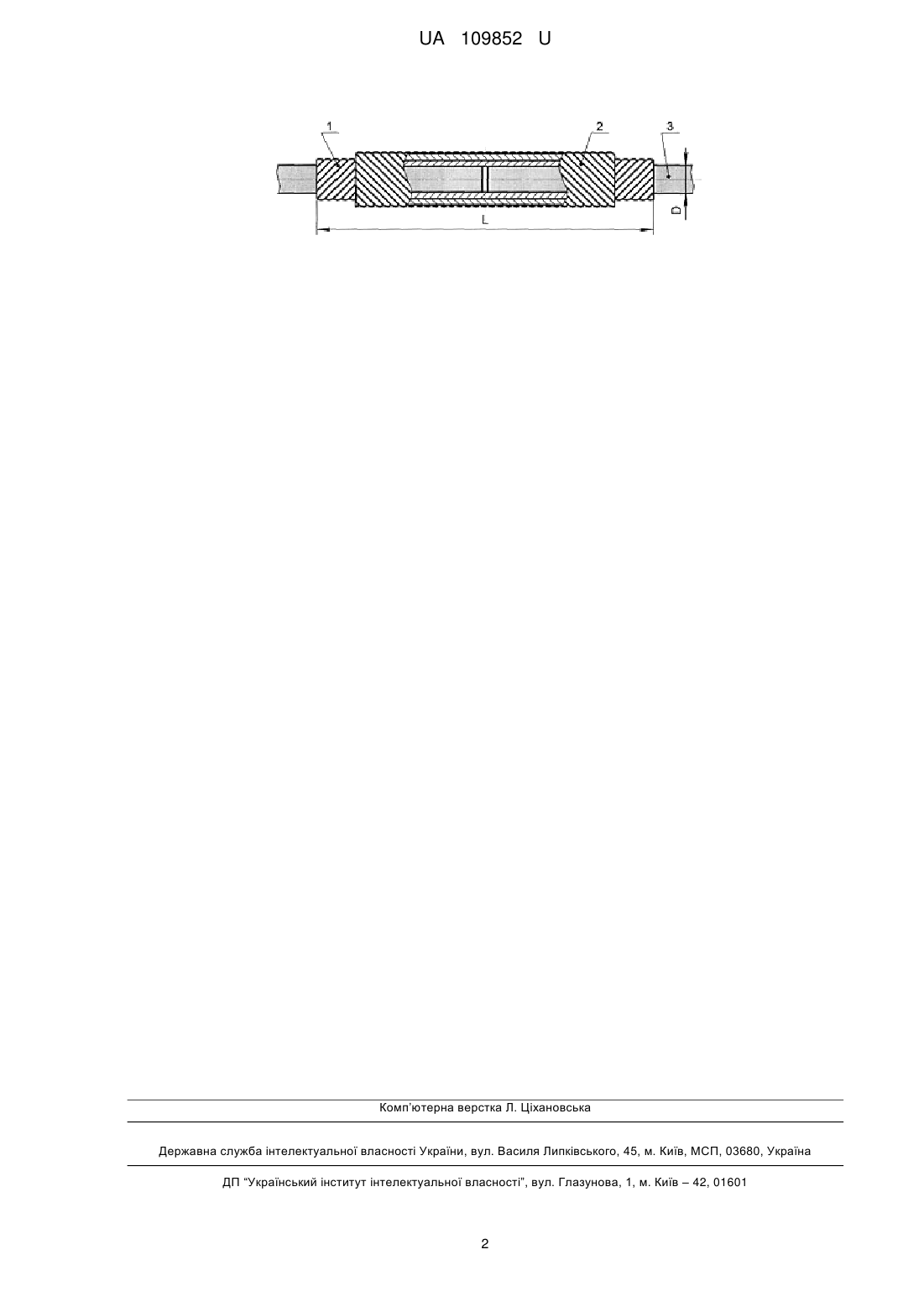

Реферат: UA 109852 U UA 109852 U 5 10 15 20 25 30 35 40 Корисна модель належить до електроенергетики, а саме до лінійної арматури повітряних ліній електропередачі, більш конкретно - до з'єднувальних затисків, що призначені для з'єднання сталеалюмінієвих проводів в шлейфах повітряних ліній електропередачі. Найближчим аналогом корисної моделі є затиск з'єднувальний плашковий (патент України № 84748, 25.10.2013, Бюл. № 20, 2013), що має зовнішню оболонку, яка фіксує проводи та одночасно виконує струмопровідну функцію. Затиск з'єднувальний плашковий має наступні суттєві ознаки, що збігаються з ознаками корисної моделі, а саме - наявність фіксуючої частини (зовнішньої оболонки). Технічним результатом корисної моделі є забезпечення стійкого електричного контакту дротів та високої механічної міцності з'єднання, а також підвищення надійності з'єднання дротів в шлейфах повітряних ліній електропередачі. Причинами, що перешкоджають досягненню технічного результату при використанні найближчого аналога, є недостатній електричний контакт в місці з'єднання дротів, а також недостатня механічна міцність з'єднання. В основу корисної моделі поставлена задача заміни затиску з'єднувального плашкового на вдосконалений затиск спіральний шлейфовий. Поставлена задача вирішується тим, що затиск спіральний шлейфовий, згідно з корисною моделлю, має фіксуючу частину (зовнішню оболонку), що складається з окремих спіральних дротів, що виконані зі сталевого оцинкованого дроту діаметром від 2,2 до 4,5 мм. Затиск також додатково містить струмопровідну частину, яка складається з одного струмопровідного повиву, що виконаний з окремих спіральних дротів з алюмінієвого сплаву діаметром від 2,9 до 4,5 мм. Затиск також додатково містить струмопровідну змазку, що змащується на поверхні проводу в місці монтажу струмопровідного повиву. Струмопровідний повив затиску монтується поверх верхнього алюмінієвого повиву проводу, а фіксуюча частина монтується поверх струмопровідного повиву затиску. Для забезпечення необхідного технічного результату коефіцієнт заповнення спіральних дротів в усіх частинах затиску спірального шлейфового знаходиться в межах 0,9-1,0. Під коефіцієнтом заповнення спіральних дротів розуміється відношення фактичного заповнення простору спіральними дротами до їх максимальноможливого заповнення. При максимально-можливому заповненні простору коефіцієнт заповнення дорівнює 1,0. Струмопровідна частина має довжину в межах 0,3-3,0 м та коефіцієнт заповнення спіральних дротів в межах 0,9-1,0. Фіксуюча частина має довжину в межах 0,3-2,0 м та коефіцієнт заповнення спіральних дротів в межах 0,9-1,0. Корисна модель затиску спірального шлейфового пояснюється кресленням. Затиск спіральний шлейфовий на фіг. 1 призначений для з'єднання проводів по ГОСТ 8392 80 з перетином до 240/32 мм та складається зі струмопровідного повиву 1 та фіксуючої частини 2. Монтаж затиску виконують у наступній послідовності: струмопровідний повив 1 монтується поверх проводів, що з'єднуються, а фіксуюча частина 2 монтується поверх струмопровідного повиву 1. При цьому струмопровідна змазка змащується на поверхні проводу 3 в місці монтажу струмопровідного повиву 1. Використання затиску спірального шлейфового дозволить забезпечити 100 % стійкий електричний контакт проводів, що з'єднуються, а також механічну міцність з'єднання не менше 10 або 30 % від розривної міцності проводу в залежності від поставленої задачі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 1. Затиск спіральний шлейфовий, що містить фіксуючу частину, який відрізняється тим, що фіксуюча частина виконана з окремих спіральних дротів, що виконані зі сталевого оцинкованого дроту діаметром від 2,2 до 4,5 мм, при цьому фіксуюча частина має довжину в межах 0,3-2,0 м та коефіцієнт заповнення спіральних дротів в межах 0,9-1,0. 2. Затиск спіральний шлейфовий за п. 1, який відрізняється тим, що додатково містить струмопровідну частину у вигляді струмопровідного повиву, що виконаний зі спіральних дротів з алюмінієвого сплаву діаметром від 2,9 до 4,5 мм, при цьому струмопровідна частина має довжину в межах 0,3-3,0 м та коефіцієнт заповнення спіральних дротів в межах 0,9-1,0. 3. Затиск спіральний шлейфовий за будь-яким з пп. 1-2, який відрізняється тим, що додатково містить струмопровідну змазку на поверхні проводу в місцях монтажу затиску. 1 UA 109852 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
