Затиск спіральний з’єднувальний шлейфовий

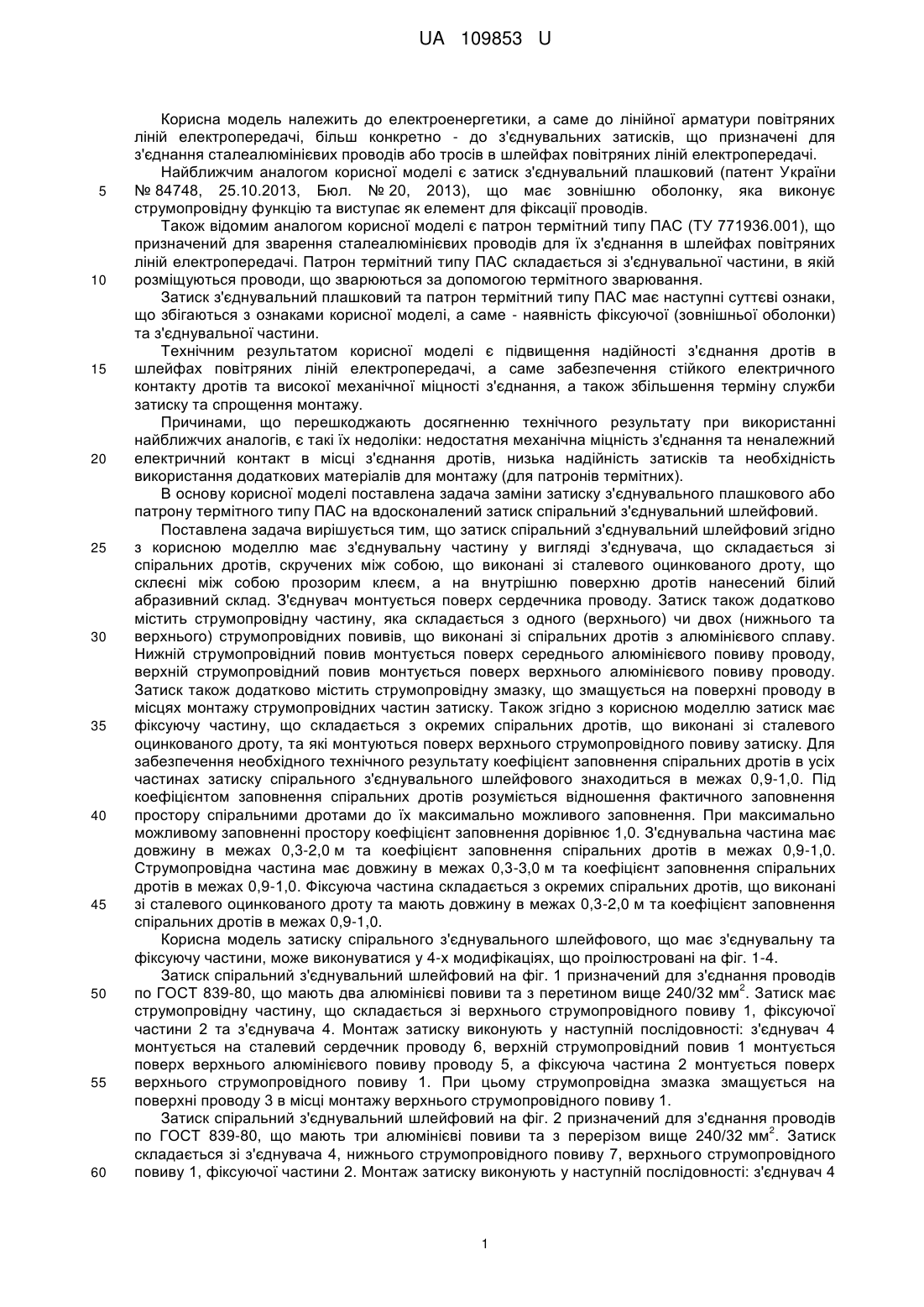

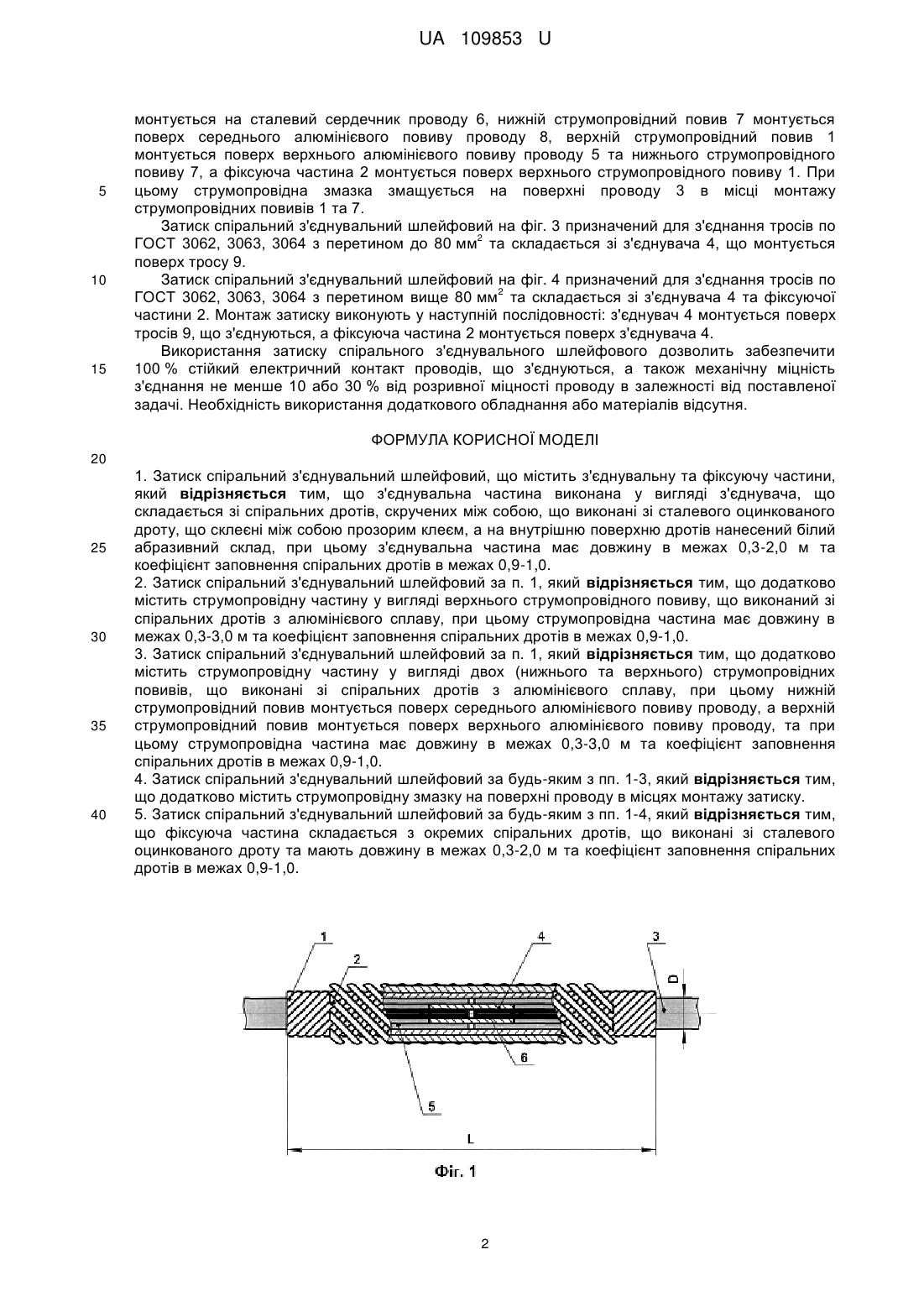

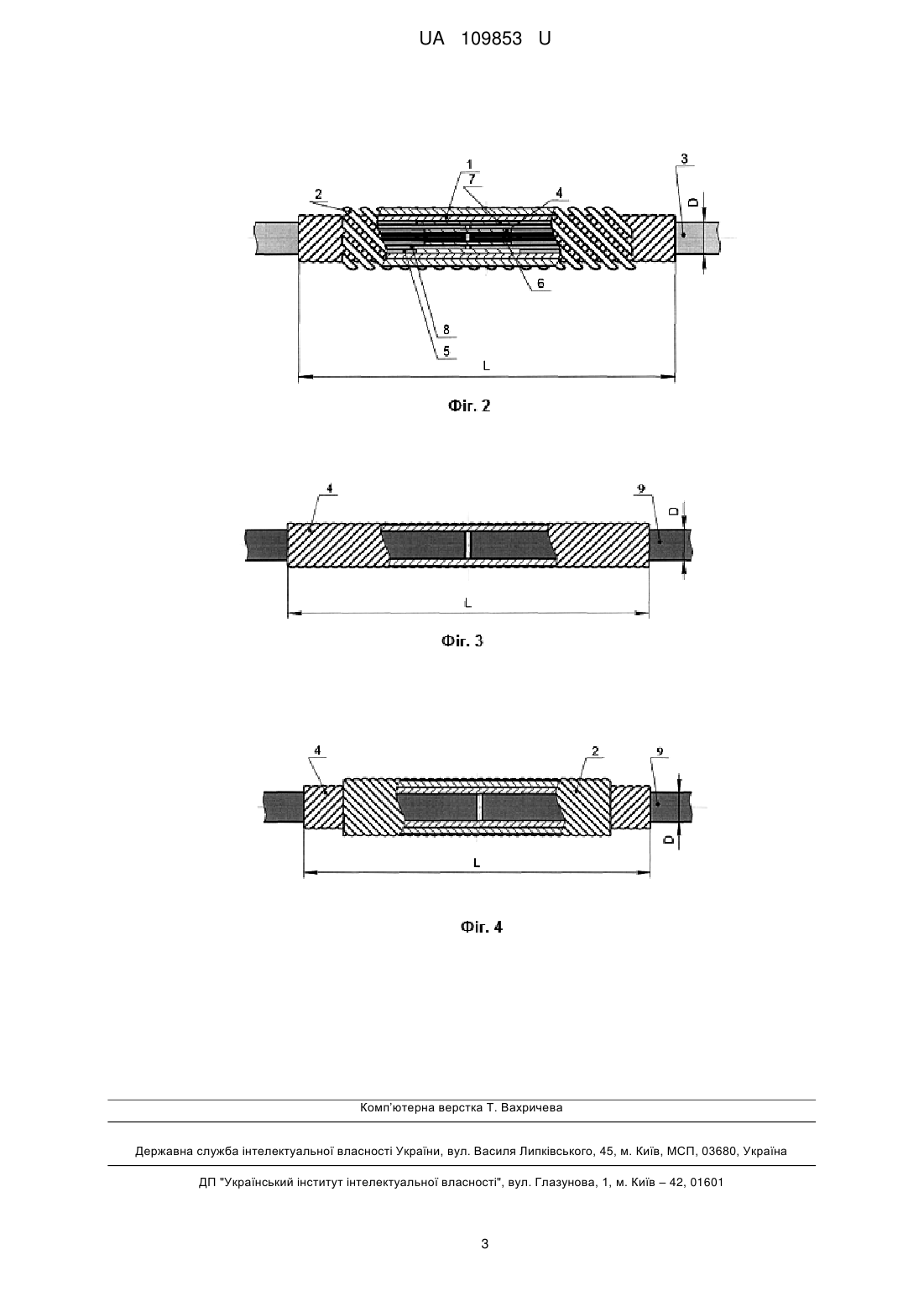

Реферат: UA 109853 U UA 109853 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електроенергетики, а саме до лінійної арматури повітряних ліній електропередачі, більш конкретно - до з'єднувальних затисків, що призначені для з'єднання сталеалюмінієвих проводів або тросів в шлейфах повітряних ліній електропередачі. Найближчим аналогом корисної моделі є затиск з'єднувальний плашковий (патент України № 84748, 25.10.2013, Бюл. № 20, 2013), що має зовнішню оболонку, яка виконує струмопровідну функцію та виступає як елемент для фіксації проводів. Також відомим аналогом корисної моделі є патрон термітний типу ПАС (ТУ 771936.001), що призначений для зварення сталеалюмінієвих проводів для їх з'єднання в шлейфах повітряних ліній електропередачі. Патрон термітний типу ПАС складається зі з'єднувальної частини, в якій розміщуються проводи, що зварюються за допомогою термітного зварювання. Затиск з'єднувальний плашковий та патрон термітний типу ПАС має наступні суттєві ознаки, що збігаються з ознаками корисної моделі, а саме - наявність фіксуючої (зовнішньої оболонки) та з'єднувальної частини. Технічним результатом корисної моделі є підвищення надійності з'єднання дротів в шлейфах повітряних ліній електропередачі, а саме забезпечення стійкого електричного контакту дротів та високої механічної міцності з'єднання, а також збільшення терміну служби затиску та спрощення монтажу. Причинами, що перешкоджають досягненню технічного результату при використанні найближчих аналогів, є такі їх недоліки: недостатня механічна міцність з'єднання та неналежний електричний контакт в місці з'єднання дротів, низька надійність затисків та необхідність використання додаткових матеріалів для монтажу (для патронів термітних). В основу корисної моделі поставлена задача заміни затиску з'єднувального плашкового або патрону термітного типу ПАС на вдосконалений затиск спіральний з'єднувальний шлейфовий. Поставлена задача вирішується тим, що затиск спіральний з'єднувальний шлейфовий згідно з корисною моделлю має з'єднувальну частину у вигляді з'єднувача, що складається зі спіральних дротів, скручених між собою, що виконані зі сталевого оцинкованого дроту, що склеєні між собою прозорим клеєм, а на внутрішню поверхню дротів нанесений білий абразивний склад. З'єднувач монтується поверх сердечника проводу. Затиск також додатково містить струмопровідну частину, яка складається з одного (верхнього) чи двох (нижнього та верхнього) струмопровідних повивів, що виконані зі спіральних дротів з алюмінієвого сплаву. Нижній струмопровідний повив монтується поверх середнього алюмінієвого повиву проводу, верхній струмопровідний повив монтується поверх верхнього алюмінієвого повиву проводу. Затиск також додатково містить струмопровідну змазку, що змащується на поверхні проводу в місцях монтажу струмопровідних частин затиску. Також згідно з корисною моделлю затиск має фіксуючу частину, що складається з окремих спіральних дротів, що виконані зі сталевого оцинкованого дроту, та які монтуються поверх верхнього струмопровідного повиву затиску. Для забезпечення необхідного технічного результату коефіцієнт заповнення спіральних дротів в усіх частинах затиску спірального з'єднувального шлейфового знаходиться в межах 0,9-1,0. Під коефіцієнтом заповнення спіральних дротів розуміється відношення фактичного заповнення простору спіральними дротами до їх максимально можливого заповнення. При максимально можливому заповненні простору коефіцієнт заповнення дорівнює 1,0. З'єднувальна частина має довжину в межах 0,3-2,0 м та коефіцієнт заповнення спіральних дротів в межах 0,9-1,0. Струмопровідна частина має довжину в межах 0,3-3,0 м та коефіцієнт заповнення спіральних дротів в межах 0,9-1,0. Фіксуюча частина складається з окремих спіральних дротів, що виконані зі сталевого оцинкованого дроту та мають довжину в межах 0,3-2,0 м та коефіцієнт заповнення спіральних дротів в межах 0,9-1,0. Корисна модель затиску спірального з'єднувального шлейфового, що має з'єднувальну та фіксуючу частини, може виконуватися у 4-х модифікаціях, що проілюстровані на фіг. 1-4. Затиск спіральний з'єднувальний шлейфовий на фіг. 1 призначений для з'єднання проводів 2 по ГОСТ 839-80, що мають два алюмінієві повиви та з перетином вище 240/32 мм . Затиск має струмопровідну частину, що складається зі верхнього струмопровідного повиву 1, фіксуючої частини 2 та з'єднувача 4. Монтаж затиску виконують у наступній послідовності: з'єднувач 4 монтується на сталевий сердечник проводу 6, верхній струмопровідний повив 1 монтується поверх верхнього алюмінієвого повиву проводу 5, а фіксуюча частина 2 монтується поверх верхнього струмопровідного повиву 1. При цьому струмопровідна змазка змащується на поверхні проводу 3 в місці монтажу верхнього струмопровідного повиву 1. Затиск спіральний з'єднувальний шлейфовий на фіг. 2 призначений для з'єднання проводів 2 по ГОСТ 839-80, що мають три алюмінієві повиви та з перерізом вище 240/32 мм . Затиск складається зі з'єднувача 4, нижнього струмопровідного повиву 7, верхнього струмопровідного повиву 1, фіксуючої частини 2. Монтаж затиску виконують у наступній послідовності: з'єднувач 4 1 UA 109853 U 5 10 15 монтується на сталевий сердечник проводу 6, нижній струмопровідний повив 7 монтується поверх середнього алюмінієвого повиву проводу 8, верхній струмопровідний повив 1 монтується поверх верхнього алюмінієвого повиву проводу 5 та нижнього струмопровідного повиву 7, а фіксуюча частина 2 монтується поверх верхнього струмопровідного повиву 1. При цьому струмопровідна змазка змащується на поверхні проводу 3 в місці монтажу струмопровідних повивів 1 та 7. Затиск спіральний з'єднувальний шлейфовий на фіг. 3 призначений для з'єднання тросів по 2 ГОСТ 3062, 3063, 3064 з перетином до 80 мм та складається зі з'єднувача 4, що монтується поверх тросу 9. Затиск спіральний з'єднувальний шлейфовий на фіг. 4 призначений для з'єднання тросів по 2 ГОСТ 3062, 3063, 3064 з перетином вище 80 мм та складається зі з'єднувача 4 та фіксуючої частини 2. Монтаж затиску виконують у наступній послідовності: з'єднувач 4 монтується поверх тросів 9, що з'єднуються, а фіксуюча частина 2 монтується поверх з'єднувача 4. Використання затиску спірального з'єднувального шлейфового дозволить забезпечити 100 % стійкий електричний контакт проводів, що з'єднуються, а також механічну міцність з'єднання не менше 10 або 30 % від розривної міцності проводу в залежності від поставленої задачі. Необхідність використання додаткового обладнання або матеріалів відсутня. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 35 40 1. Затиск спіральний з'єднувальний шлейфовий, що містить з'єднувальну та фіксуючу частини, який відрізняється тим, що з'єднувальна частина виконана у вигляді з'єднувача, що складається зі спіральних дротів, скручених між собою, що виконані зі сталевого оцинкованого дроту, що склеєні між собою прозорим клеєм, а на внутрішню поверхню дротів нанесений білий абразивний склад, при цьому з'єднувальна частина має довжину в межах 0,3-2,0 м та коефіцієнт заповнення спіральних дротів в межах 0,9-1,0. 2. Затиск спіральний з'єднувальний шлейфовий за п. 1, який відрізняється тим, що додатково містить струмопровідну частину у вигляді верхнього струмопровідного повиву, що виконаний зі спіральних дротів з алюмінієвого сплаву, при цьому струмопровідна частина має довжину в межах 0,3-3,0 м та коефіцієнт заповнення спіральних дротів в межах 0,9-1,0. 3. Затиск спіральний з'єднувальний шлейфовий за п. 1, який відрізняється тим, що додатково містить струмопровідну частину у вигляді двох (нижнього та верхнього) струмопровідних повивів, що виконані зі спіральних дротів з алюмінієвого сплаву, при цьому нижній струмопровідний повив монтується поверх середнього алюмінієвого повиву проводу, а верхній струмопровідний повив монтується поверх верхнього алюмінієвого повиву проводу, та при цьому струмопровідна частина має довжину в межах 0,3-3,0 м та коефіцієнт заповнення спіральних дротів в межах 0,9-1,0. 4. Затиск спіральний з'єднувальний шлейфовий за будь-яким з пп. 1-3, який відрізняється тим, що додатково містить струмопровідну змазку на поверхні проводу в місцях монтажу затиску. 5. Затиск спіральний з'єднувальний шлейфовий за будь-яким з пп. 1-4, який відрізняється тим, що фіксуюча частина складається з окремих спіральних дротів, що виконані зі сталевого оцинкованого дроту та мають довжину в межах 0,3-2,0 м та коефіцієнт заповнення спіральних дротів в межах 0,9-1,0. 2 UA 109853 U Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 3
