Лоток передавальний кабіни касової

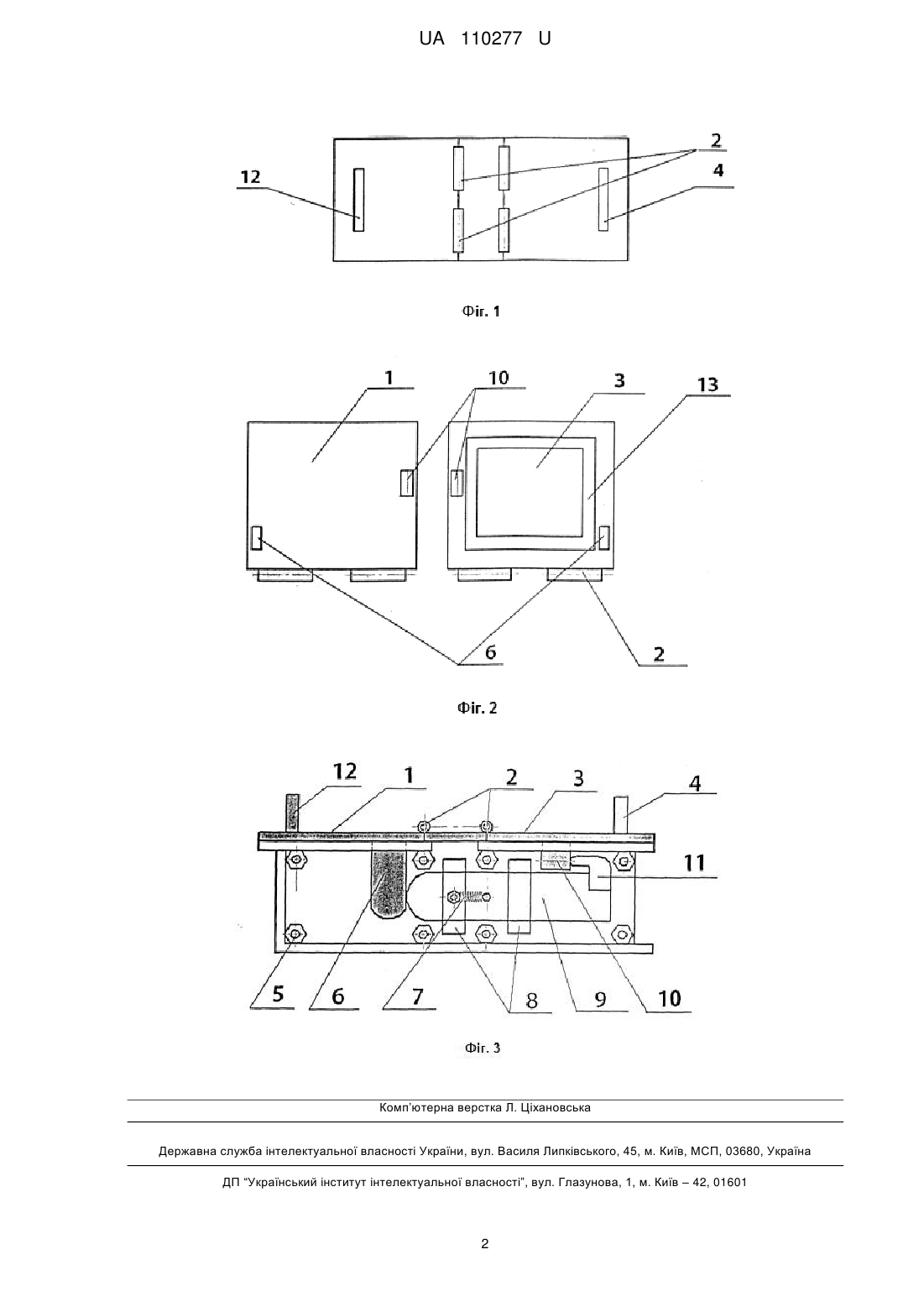

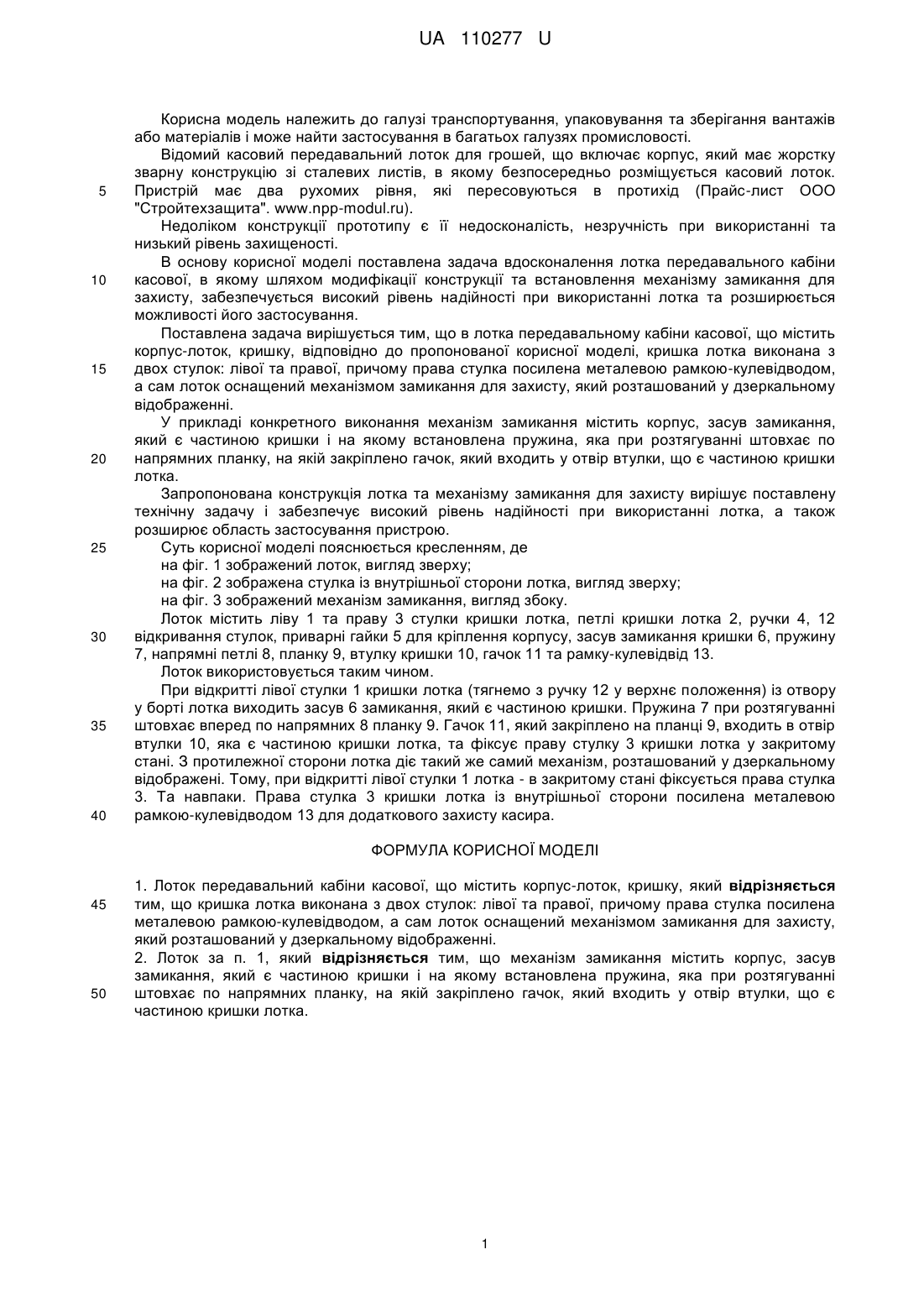

Реферат: Лоток передавальний кабіни касової містить корпус-лоток, кришку. Кришка лотка виконана з двох стулок: лівої та правої, причому права стулка посилена металевою рамкою-кулевідводом, а сам лоток оснащений механізмом замикання для захисту, який розташований у дзеркальному відображенні. UA 110277 U (54) ЛОТОК ПЕРЕДАВАЛЬНИЙ КАБІНИ КАСОВОЇ UA 110277 U UA 110277 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі транспортування, упаковування та зберігання вантажів або матеріалів і може найти застосування в багатьох галузях промисловості. Відомий касовий передавальний лоток для грошей, що включає корпус, який має жорстку зварну конструкцію зі сталевих листів, в якому безпосередньо розміщується касовий лоток. Пристрій має два рухомих рівня, які пересовуються в протихід (Прайс-лист ООО "Стройтехзащита". www.npp-modul.ru). Недоліком конструкції прототипу є її недосконалість, незручність при використанні та низький рівень захищеності. В основу корисної моделі поставлена задача вдосконалення лотка передавального кабіни касової, в якому шляхом модифікації конструкції та встановлення механізму замикання для захисту, забезпечується високий рівень надійності при використанні лотка та розширюється можливості його застосування. Поставлена задача вирішується тим, що в лотка передавальному кабіни касової, що містить корпус-лоток, кришку, відповідно до пропонованої корисної моделі, кришка лотка виконана з двох стулок: лівої та правої, причому права стулка посилена металевою рамкою-кулевідводом, а сам лоток оснащений механізмом замикання для захисту, який розташований у дзеркальному відображенні. У прикладі конкретного виконання механізм замикання містить корпус, засув замикання, який є частиною кришки і на якому встановлена пружина, яка при розтягуванні штовхає по напрямних планку, на якій закріплено гачок, який входить у отвір втулки, що є частиною кришки лотка. Запропонована конструкція лотка та механізму замикання для захисту вирішує поставлену технічну задачу і забезпечує високий рівень надійності при використанні лотка, а також розширює область застосування пристрою. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображений лоток, вигляд зверху; на фіг. 2 зображена стулка із внутрішньої сторони лотка, вигляд зверху; на фіг. 3 зображений механізм замикання, вигляд збоку. Лоток містить ліву 1 та праву 3 стулки кришки лотка, петлі кришки лотка 2, ручки 4, 12 відкривання стулок, приварні гайки 5 для кріплення корпусу, засув замикання кришки 6, пружину 7, напрямні петлі 8, планку 9, втулку кришки 10, гачок 11 та рамку-кулевідвід 13. Лоток використовується таким чином. При відкритті лівої стулки 1 кришки лотка (тягнемо з ручку 12 у верхнє положення) із отвору у борті лотка виходить засув 6 замикання, який є частиною кришки. Пружина 7 при розтягуванні штовхає вперед по напрямних 8 планку 9. Гачок 11, який закріплено на планці 9, входить в отвір втулки 10, яка є частиною кришки лотка, та фіксує праву стулку 3 кришки лотка у закритому стані. З протилежної сторони лотка діє такий же самий механізм, розташований у дзеркальному відображені. Тому, при відкритті лівої стулки 1 лотка - в закритому стані фіксується права стулка 3. Та навпаки. Права стулка 3 кришки лотка із внутрішньої сторони посилена металевою рамкою-кулевідводом 13 для додаткового захисту касира. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Лоток передавальний кабіни касової, що містить корпус-лоток, кришку, який відрізняється тим, що кришка лотка виконана з двох стулок: лівої та правої, причому права стулка посилена металевою рамкою-кулевідводом, а сам лоток оснащений механізмом замикання для захисту, який розташований у дзеркальному відображенні. 2. Лоток за п. 1, який відрізняється тим, що механізм замикання містить корпус, засув замикання, який є частиною кришки і на якому встановлена пружина, яка при розтягуванні штовхає по напрямних планку, на якій закріплено гачок, який входить у отвір втулки, що є частиною кришки лотка. 1 UA 110277 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
