Барабанна сушарка
Номер патенту: 111192
Опубліковано: 10.11.2016
Формула / Реферат

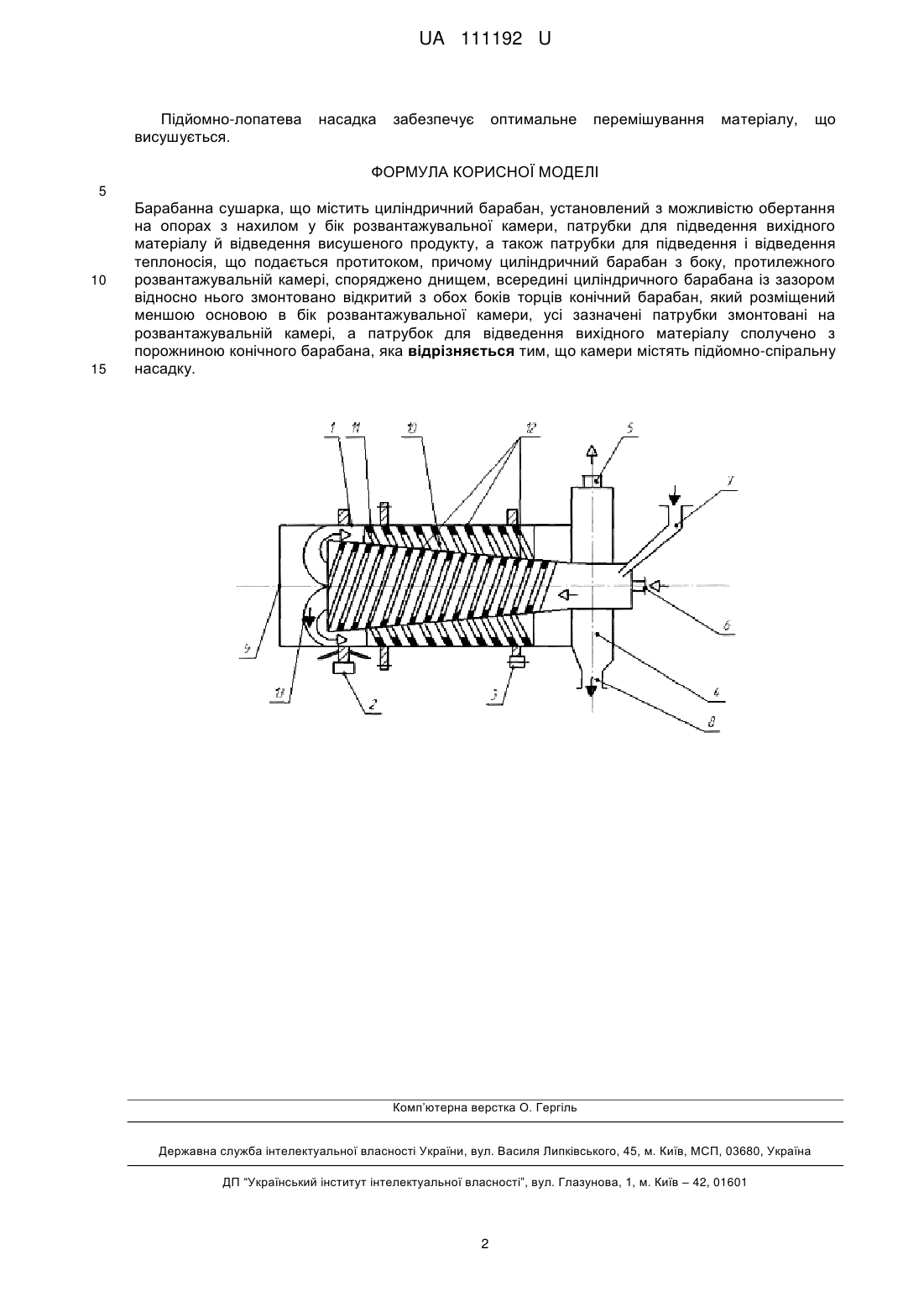

Барабанна сушарка, що містить циліндричний барабан, установлений з можливістю обертання на опорах з нахилом у бік розвантажувальної камери, патрубки для підведення вихідного матеріалу й відведення висушеного продукту, а також патрубки для підведення і відведення теплоносія, що подається протитоком, причому циліндричний барабан з боку, протилежного розвантажувальній камері, споряджено днищем, всередині циліндричного барабана із зазором відносно нього змонтовано відкритий з обох боків торців конічний барабан, який розміщений меншою основою в бік розвантажувальної камери, усі зазначені патрубки змонтовані на розвантажувальній камері, а патрубок для відведення вихідного матеріалу сполучено з порожниною конічного барабана, яка відрізняється тим, що камери містять підйомно-спіральну насадку.
Текст

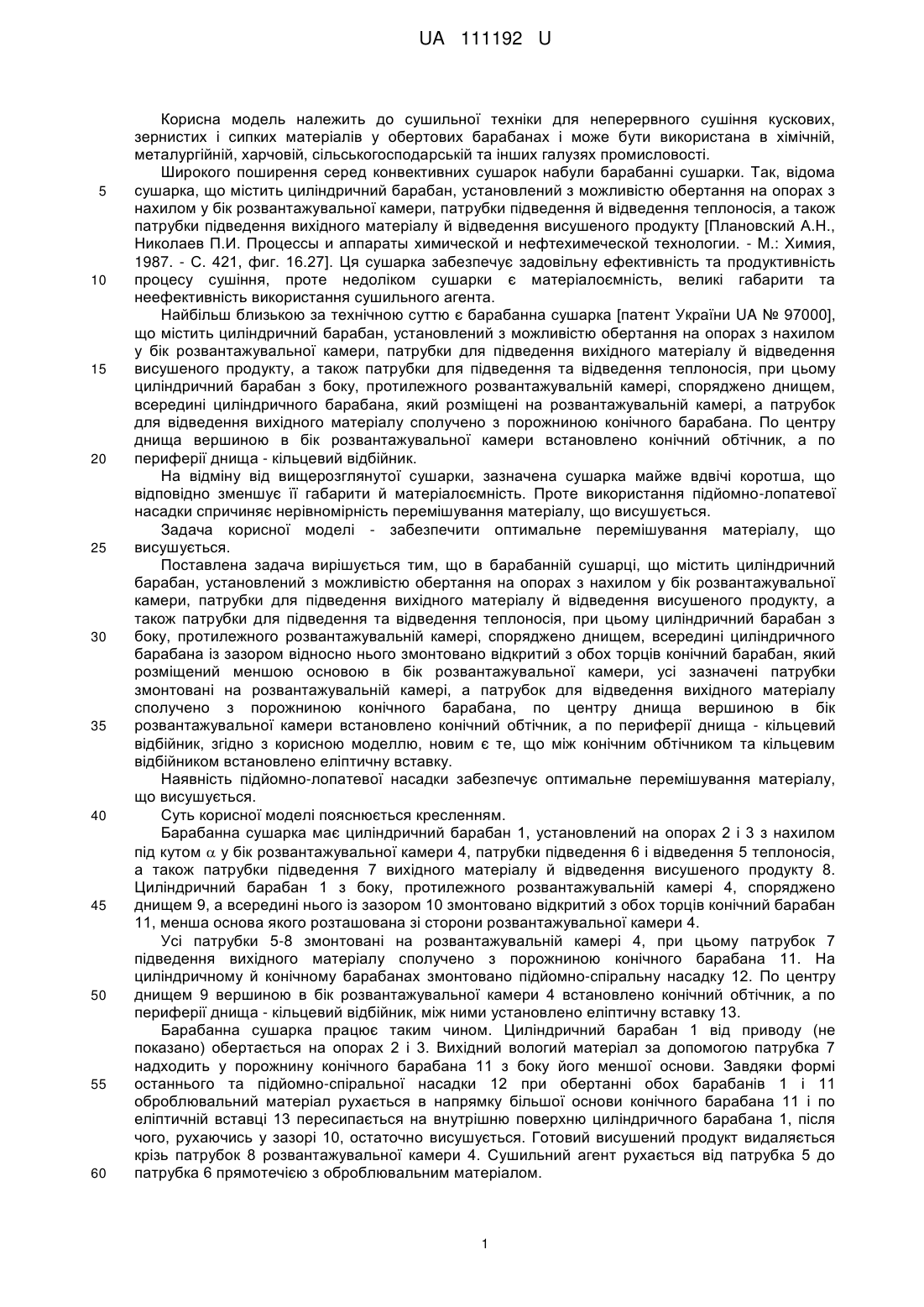

Реферат: Барабанна сушарка містить циліндричний барабан, установлений з можливістю обертання на опорах з нахилом у бік розвантажувальної камери, патрубки для підведення вихідного матеріалу й відведення висушеного продукту, а також патрубки для підведення і відведення теплоносія, що подається протитоком, причому циліндричний барабан з боку, протилежного розвантажувальній камері, споряджено днищем, всередині циліндричного барабана із зазором відносно нього змонтовано відкритий з обох боків торців конічний барабан, який розміщений меншою основою в бік розвантажувальної камери, усі зазначені патрубки змонтовані на розвантажувальній камері, а патрубок для відведення вихідного матеріалу сполучено з порожниною конічного барабана, причому камери містять підйомно-спіральну насадку. UA 111192 U (54) БАРАБАННА СУШАРКА UA 111192 U UA 111192 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сушильної техніки для неперервного сушіння кускових, зернистих і сипких матеріалів у обертових барабанах і може бути використана в хімічній, металургійній, харчовій, сільськогосподарській та інших галузях промисловості. Широкого поширення серед конвективних сушарок набули барабанні сушарки. Так, відома сушарка, що містить циліндричний барабан, установлений з можливістю обертання на опорах з нахилом у бік розвантажувальної камери, патрубки підведення й відведення теплоносія, а також патрубки підведення вихідного матеріалу й відведення висушеного продукту [Плановский А.Н., Николаев П.И. Процессы и аппараты химической и нефтехимеческой технологии. - М.: Химия, 1987. - С. 421, фиг. 16.27]. Ця сушарка забезпечує задовільну ефективність та продуктивність процесу сушіння, проте недоліком сушарки є матеріалоємність, великі габарити та неефективність використання сушильного агента. Найбільш близькою за технічною суттю є барабанна сушарка [патент України UA № 97000], що містить циліндричний барабан, установлений з можливістю обертання на опорах з нахилом у бік розвантажувальної камери, патрубки для підведення вихідного матеріалу й відведення висушеного продукту, а також патрубки для підведення та відведення теплоносія, при цьому циліндричний барабан з боку, протилежного розвантажувальній камері, споряджено днищем, всередині циліндричного барабана, який розміщені на розвантажувальній камері, а патрубок для відведення вихідного матеріалу сполучено з порожниною конічного барабана. По центру днища вершиною в бік розвантажувальної камери встановлено конічний обтічник, а по периферії днища - кільцевий відбійник. На відміну від вищерозглянутої сушарки, зазначена сушарка майже вдвічі коротша, що відповідно зменшує її габарити й матеріалоємність. Проте використання підйомно-лопатевої насадки спричиняє нерівномірність перемішування матеріалу, що висушується. Задача корисної моделі - забезпечити оптимальне перемішування матеріалу, що висушується. Поставлена задача вирішується тим, що в барабанній сушарці, що містить циліндричний барабан, установлений з можливістю обертання на опорах з нахилом у бік розвантажувальної камери, патрубки для підведення вихідного матеріалу й відведення висушеного продукту, а також патрубки для підведення та відведення теплоносія, при цьому циліндричний барабан з боку, протилежного розвантажувальній камері, споряджено днищем, всередині циліндричного барабана із зазором відносно нього змонтовано відкритий з обох торців конічний барабан, який розміщений меншою основою в бік розвантажувальної камери, усі зазначені патрубки змонтовані на розвантажувальній камері, а патрубок для відведення вихідного матеріалу сполучено з порожниною конічного барабана, по центру днища вершиною в бік розвантажувальної камери встановлено конічний обтічник, а по периферії днища - кільцевий відбійник, згідно з корисною моделлю, новим є те, що між конічним обтічником та кільцевим відбійником встановлено еліптичну вставку. Наявність підйомно-лопатевої насадки забезпечує оптимальне перемішування матеріалу, що висушується. Суть корисної моделі пояснюється кресленням. Барабанна сушарка має циліндричний барабан 1, установлений на опорах 2 і 3 з нахилом під кутом у бік розвантажувальної камери 4, патрубки підведення 6 і відведення 5 теплоносія, а також патрубки підведення 7 вихідного матеріалу й відведення висушеного продукту 8. Циліндричний барабан 1 з боку, протилежного розвантажувальній камері 4, споряджено днищем 9, а всередині нього із зазором 10 змонтовано відкритий з обох торців конічний барабан 11, менша основа якого розташована зі сторони розвантажувальної камери 4. Усі патрубки 5-8 змонтовані на розвантажувальній камері 4, при цьому патрубок 7 підведення вихідного матеріалу сполучено з порожниною конічного барабана 11. На циліндричному й конічному барабанах змонтовано підйомно-спіральну насадку 12. По центру днищем 9 вершиною в бік розвантажувальної камери 4 встановлено конічний обтічник, а по периферії днища - кільцевий відбійник, між ними установлено еліптичну вставку 13. Барабанна сушарка працює таким чином. Циліндричний барабан 1 від приводу (не показано) обертається на опорах 2 і 3. Вихідний вологий матеріал за допомогою патрубка 7 надходить у порожнину конічного барабана 11 з боку його меншої основи. Завдяки формі останнього та підйомно-спіральної насадки 12 при обертанні обох барабанів 1 і 11 оброблювальний матеріал рухається в напрямку більшої основи конічного барабана 11 і по еліптичній вставці 13 пересипається на внутрішню поверхню циліндричного барабана 1, після чого, рухаючись у зазорі 10, остаточно висушується. Готовий висушений продукт видаляється крізь патрубок 8 розвантажувальної камери 4. Сушильний агент рухається від патрубка 5 до патрубка 6 прямотечією з оброблювальним матеріалом. 1 UA 111192 U Підйомно-лопатева висушується. насадка забезпечує оптимальне перемішування матеріалу, що ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Барабанна сушарка, що містить циліндричний барабан, установлений з можливістю обертання на опорах з нахилом у бік розвантажувальної камери, патрубки для підведення вихідного матеріалу й відведення висушеного продукту, а також патрубки для підведення і відведення теплоносія, що подається протитоком, причому циліндричний барабан з боку, протилежного розвантажувальній камері, споряджено днищем, всередині циліндричного барабана із зазором відносно нього змонтовано відкритий з обох боків торців конічний барабан, який розміщений меншою основою в бік розвантажувальної камери, усі зазначені патрубки змонтовані на розвантажувальній камері, а патрубок для відведення вихідного матеріалу сполучено з порожниною конічного барабана, яка відрізняється тим, що камери містять підйомно-спіральну насадку. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: F26B 15/26, F26B 11/04
