Ролик для прикочування гнучкого полімерного матеріалу на зовнішню поверхню труби

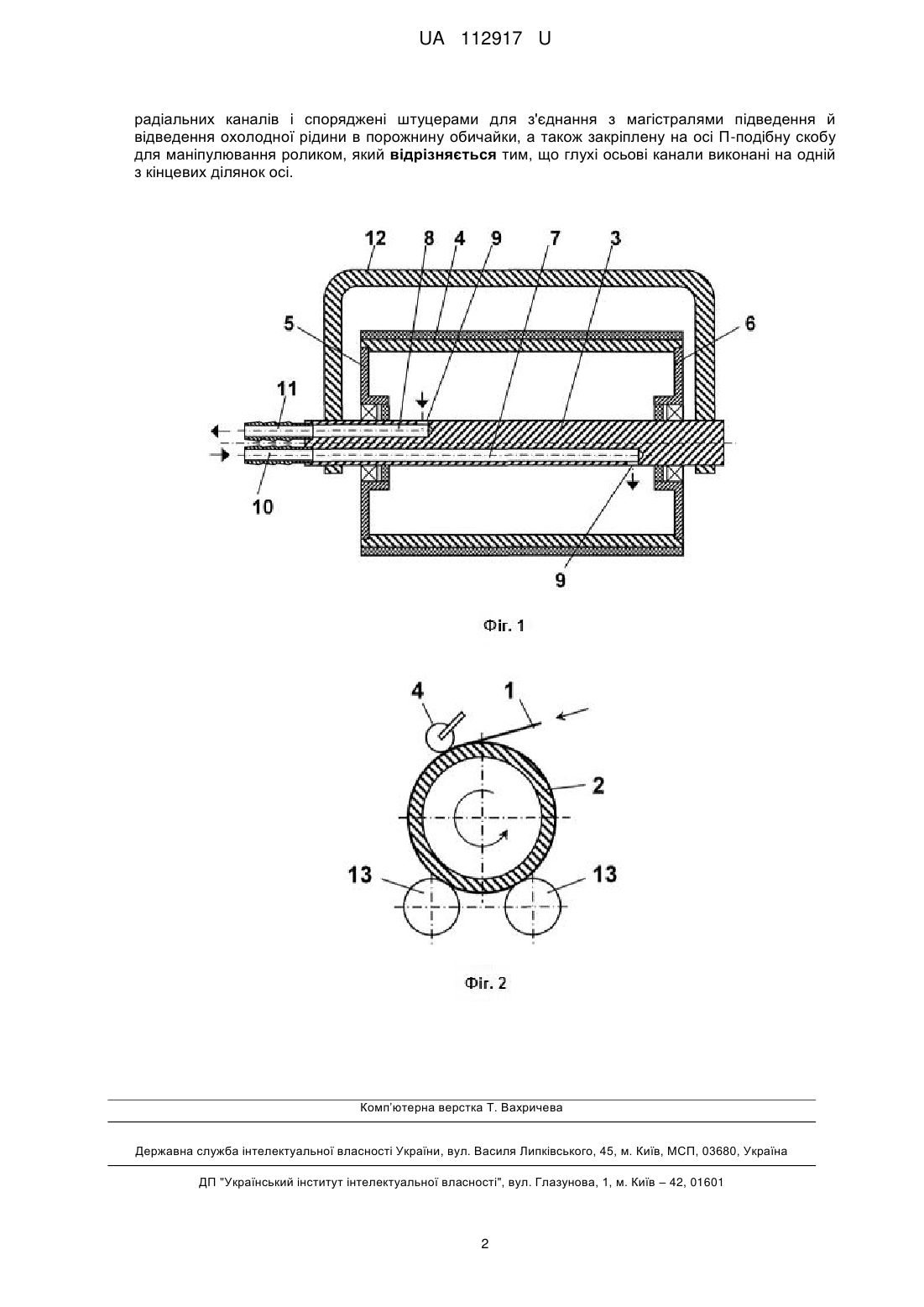

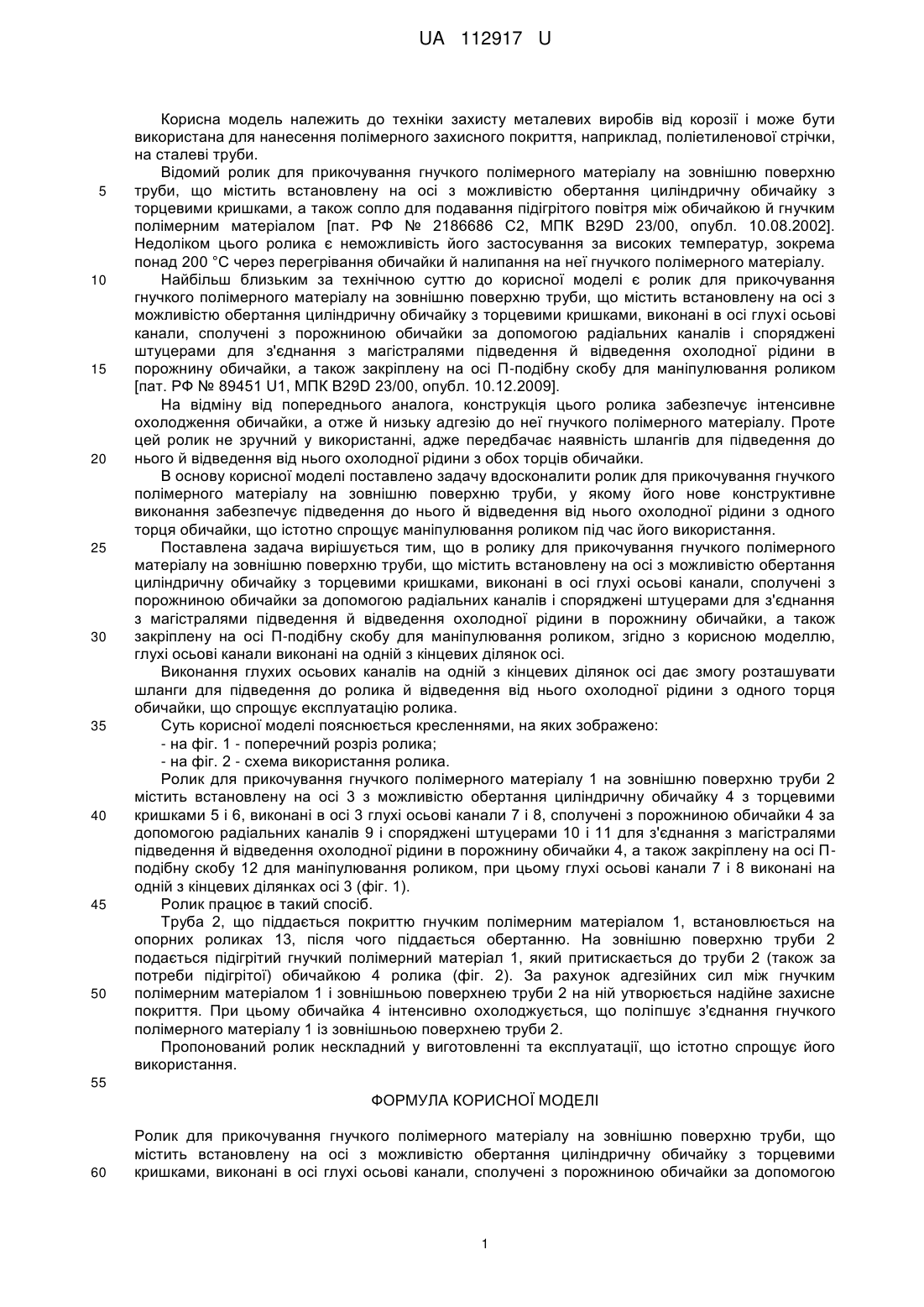

Реферат: UA 112917 U UA 112917 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до техніки захисту металевих виробів від корозії і може бути використана для нанесення полімерного захисного покриття, наприклад, поліетиленової стрічки, на сталеві труби. Відомий ролик для прикочування гнучкого полімерного матеріалу на зовнішню поверхню труби, що містить встановлену на осі з можливістю обертання циліндричну обичайку з торцевими кришками, а також сопло для подавання підігрітого повітря між обичайкою й гнучким полімерним матеріалом [пат. РФ № 2186686 С2, МПК B29D 23/00, опубл. 10.08.2002]. Недоліком цього ролика є неможливість його застосування за високих температур, зокрема понад 200 °C через перегрівання обичайки й налипання на неї гнучкого полімерного матеріалу. Найбільш близьким за технічною суттю до корисної моделі є ролик для прикочування гнучкого полімерного матеріалу на зовнішню поверхню труби, що містить встановлену на осі з можливістю обертання циліндричну обичайку з торцевими кришками, виконані в осі глухі осьові канали, сполучені з порожниною обичайки за допомогою радіальних каналів і споряджені штуцерами для з'єднання з магістралями підведення й відведення охолодної рідини в порожнину обичайки, а також закріплену на осі П-подібну скобу для маніпулювання роликом [пат. РФ № 89451 U1, МПК B29D 23/00, опубл. 10.12.2009]. На відміну від попереднього аналога, конструкція цього ролика забезпечує інтенсивне охолодження обичайки, а отже й низьку адгезію до неї гнучкого полімерного матеріалу. Проте цей ролик не зручний у використанні, адже передбачає наявність шлангів для підведення до нього й відведення від нього охолодної рідини з обох торців обичайки. В основу корисної моделі поставлено задачу вдосконалити ролик для прикочування гнучкого полімерного матеріалу на зовнішню поверхню труби, у якому його нове конструктивне виконання забезпечує підведення до нього й відведення від нього охолодної рідини з одного торця обичайки, що істотно спрощує маніпулювання роликом під час його використання. Поставлена задача вирішується тим, що в ролику для прикочування гнучкого полімерного матеріалу на зовнішню поверхню труби, що містить встановлену на осі з можливістю обертання циліндричну обичайку з торцевими кришками, виконані в осі глухі осьові канали, сполучені з порожниною обичайки за допомогою радіальних каналів і споряджені штуцерами для з'єднання з магістралями підведення й відведення охолодної рідини в порожнину обичайки, а також закріплену на осі П-подібну скобу для маніпулювання роликом, згідно з корисною моделлю, глухі осьові канали виконані на одній з кінцевих ділянок осі. Виконання глухих осьових каналів на одній з кінцевих ділянок осі дає змогу розташувати шланги для підведення до ролика й відведення від нього охолодної рідини з одного торця обичайки, що спрощує експлуатацію ролика. Суть корисної моделі пояснюється кресленнями, на яких зображено: - на фіг. 1 - поперечний розріз ролика; - на фіг. 2 - схема використання ролика. Ролик для прикочування гнучкого полімерного матеріалу 1 на зовнішню поверхню труби 2 містить встановлену на осі 3 з можливістю обертання циліндричну обичайку 4 з торцевими кришками 5 і 6, виконані в осі 3 глухі осьові канали 7 і 8, сполучені з порожниною обичайки 4 за допомогою радіальних каналів 9 і споряджені штуцерами 10 і 11 для з'єднання з магістралями підведення й відведення охолодної рідини в порожнину обичайки 4, а також закріплену на осі Пподібну скобу 12 для маніпулювання роликом, при цьому глухі осьові канали 7 і 8 виконані на одній з кінцевих ділянках осі 3 (фіг. 1). Ролик працює в такий спосіб. Труба 2, що піддається покриттю гнучким полімерним матеріалом 1, встановлюється на опорних роликах 13, після чого піддається обертанню. На зовнішню поверхню труби 2 подається підігрітий гнучкий полімерний матеріал 1, який притискається до труби 2 (також за потреби підігрітої) обичайкою 4 ролика (фіг. 2). За рахунок адгезійних сил між гнучким полімерним матеріалом 1 і зовнішньою поверхнею труби 2 на ній утворюється надійне захисне покриття. При цьому обичайка 4 інтенсивно охолоджується, що поліпшує з'єднання гнучкого полімерного матеріалу 1 із зовнішньою поверхнею труби 2. Пропонований ролик нескладний у виготовленні та експлуатації, що істотно спрощує його використання. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Ролик для прикочування гнучкого полімерного матеріалу на зовнішню поверхню труби, що містить встановлену на осі з можливістю обертання циліндричну обичайку з торцевими кришками, виконані в осі глухі осьові канали, сполучені з порожниною обичайки за допомогою 1 UA 112917 U радіальних каналів і споряджені штуцерами для з'єднання з магістралями підведення й відведення охолодної рідини в порожнину обичайки, а також закріплену на осі П-подібну скобу для маніпулювання роликом, який відрізняється тим, що глухі осьові канали виконані на одній з кінцевих ділянок осі. Комп’ютерна верстка Т. Вахричева Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут інтелектуальної власності", вул. Глазунова, 1, м. Київ – 42, 01601 2
