Гірничопрохідницький комбайн

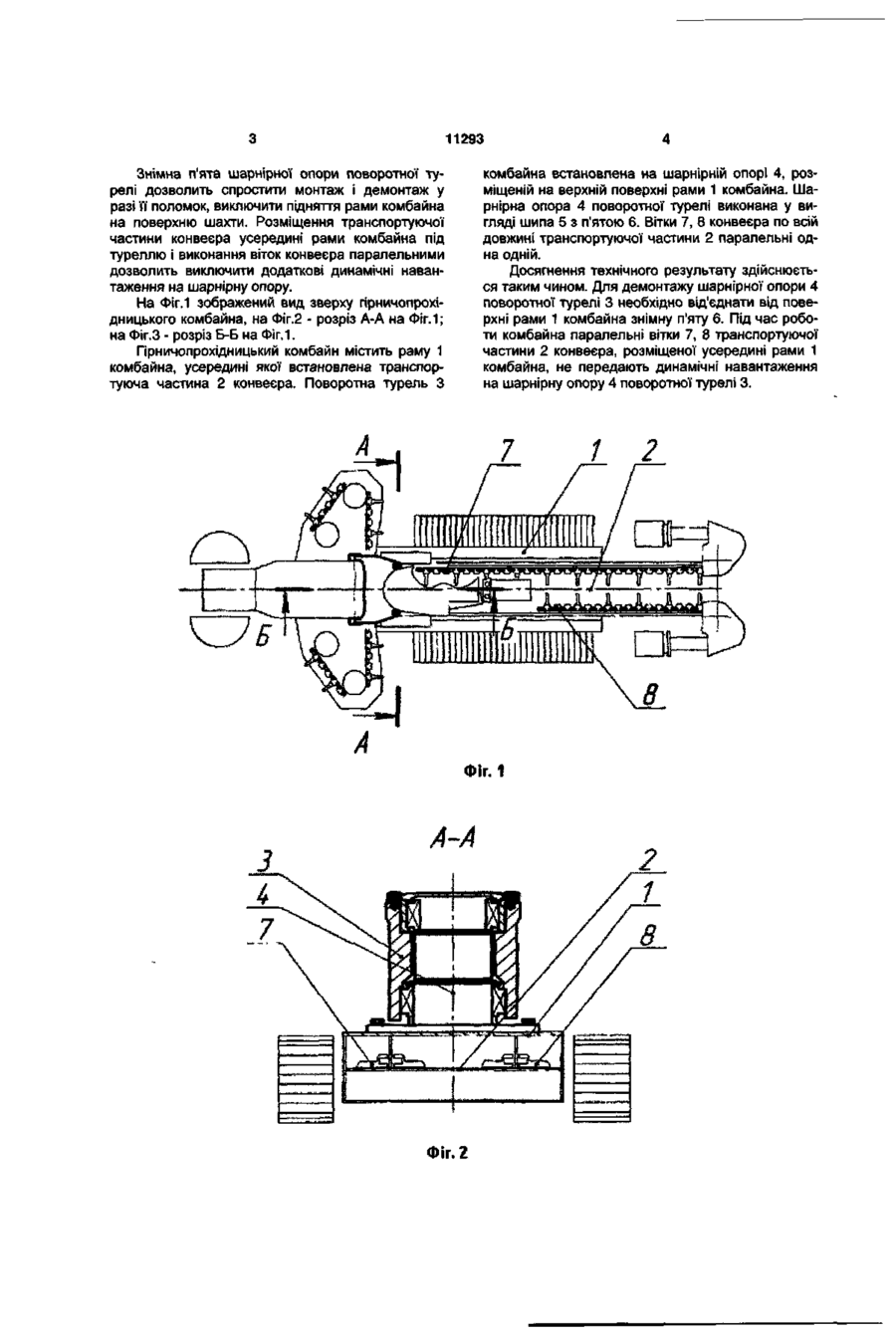

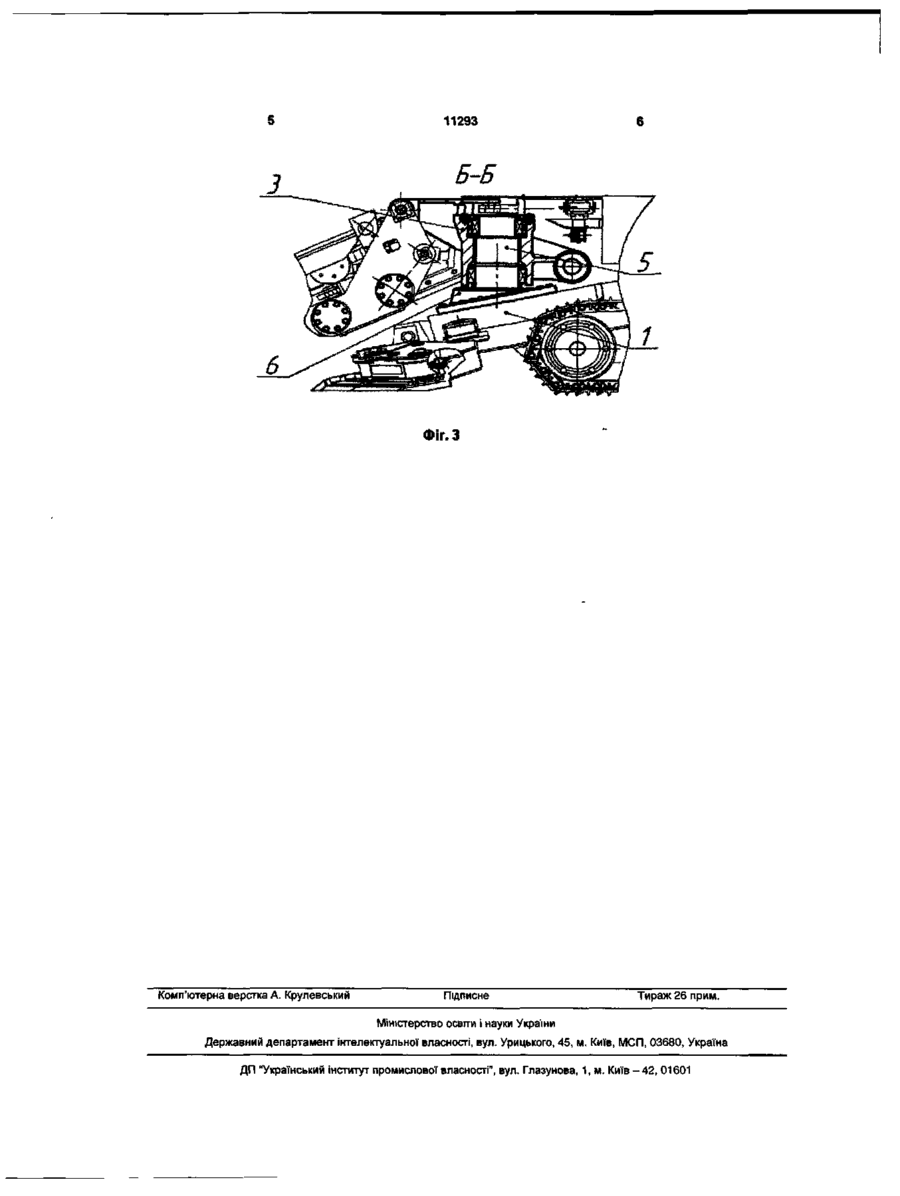

Гірничопрохідницький комбайн, що містить раму комбайна, з якою зв'язаний конвеєр з транспортуючою частиною, поворотну турель, встановлену в шарнірній опорі, розміщеній на верхній поверхні рами комбайна, який відрізняється тим, що шарнірна опора поворотної турелі виконана у вигляді шипа з п'ятою, транспортуюча частина конвеєра розміщена усередині рами комбайна, а вітки конвеєра паралельні одна одній по всій довжині транспортуючої частини. Корисна модель відноситься до гірничої промисловості і може бути використана в прохідницьких комбайнах зі стрілоподібним виконавчим органом. Відомий гірничопрохідницький комбайн [А.с. СРСР №1744250 від 23.01.90, Е21С 27/24], прийнятий за прототип, що містить раму комбайна, поворотну турель у шарнірній опорі, яка є частиною рами комбайна. Конвеєр встановлений на рамі і виконаний у вигляді замкненого контуру еліпсоїдної форми, а шарнірна опора поворотної турелі розміщена усередині еліпсоїдного контуру конвеєра. Під час роботи комбайна на шарнірній опорі поворотної турелі виникають великі динамічні навантаження, що передаються туреллю від виконавчого органа. Крім того, обвідні вітки конвеєра призводять до додаткових динамічних навантажень, що викликають поломки шарнірної опори поворотної турелі. При поломках шарнірної опори поворотної турелі необхідний великий обсяг монтажно-демонтажних робіт, підняття рами, виконаної разом із шарнірною опорою турелі, на поверхню шахти. Відомий також гірничопрохідницький комбайн [Базер Я.И. и др. Проходческие комбайны, - М.: Недра, 1974, с. 96 рис. 66, 67, с. 102 рис. 71], прийнятий за прототип, що містить раму комбайна, конвеєр, розташований зверху рами, поворотну турель у шарнірній опорі, закріплену на верхній поверхні рами між вітками конвеєра. Шарнірна опора поворотної турелі виконана у вигляді осі з фланцем, за допомогою якого опора закріплена на рамі болтами. Вітки конвеєра обгинають шарнірну опору. Під час роботи зазначеного комбайна також виникають великі динамічні навантаження, які сприймаються шарнірною опорою турелі, тому місце кріплення шарнірної опори до рами комбайна має посадочний отвір великого діаметра, а наявність такого отвору утрудняє монтажнодемонтажні роботи в шахті й послабляє конструкцію. В основу корисної моделі поставлена задача: у гірничопрохідницькому комбайні, шляхом зміни конструкції, забезпечити спрощення монтажнодемонтажних робіт, а також знизити динамічні навантаження, які сприймаються шарнірною опорою поворотної турелі. Поставлена задача вирішується тим, що в гірничопрохідницькому комбайні, що містить раму комбайна, з якою зв'язаний конвеєр з транспортуючою частиною, поворотну турель, встановлену в шарнірній опорі, розміщену на верхній поверхні рами комбайна, відповідно до корисної моделі, шарнірна опора поворотної турелі виконана у вигляді шипа з п'ятою, транспортуюча частина конвеєра розміщена усередині рами комбайна, а вітки конвеєра паралельні одна одній по всій довжині транспортуючої частини. СО о CM О) 11293 комбайна встановлена на шарнірній опорі 4, розміщеній на верхній поверхні рами 1 комбайна. Шарнірна опора 4 поворотної турелі виконана у вигляді шипа 5 з п'ятою 6. Вітки 7, 8 конвеєра по всій довжині транспортуючої частини 2 паралельні одна одній. Досягнення технічного результату здійснюється таким чином. Для демонтажу шарнірної опори 4 поворотної турелі 3 необхідно від'єднати від поверхні рами 1 комбайна знімну п'яту 6. Під час роботи комбайна паралельні вітки 7, 8 транспортуючої частини 2 конвеєра, розміщеної усередині рами 1 комбайна, не передають динамічні навантаження на шарнірну опору 4 поворотної турелі 3. Знімна п'ята шарнірної опори поворотної турелі дозволить спростити монтаж і демонтаж у разі її поломок, виключити підняття рами комбайна на поверхню шахти. Розміщення транспортуючої частини конвеєра усередині рами комбайна під туреллю і виконання віток конвеєра паралельними дозволить виключити додаткові динамічні навантаження на шарнірну опору. На Фіг.1 зображений вид зверху гірничопрохідницького комбайна, на Фіг.2 - розріз А-А на Фіг.1; на Фіг.З - розріз Б-Б на Фіг.1. Гірничопрохідницький комбайн містить раму 1 комбайна, усередині якої встановлена транспортуюча частина 2 конвеєра. Поворотна турель З 7 Фіг. 1 Фіг.2 1 2 11293 Фіг. З Комп'ютерна верстка А. Крулевський Підписне Тираж 26 прим. Міністерство освтти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
