Робочий орган розпушувача підйомно-ударної дії
Номер патенту: 11714
Опубліковано: 16.01.2006
Автори: Шевченко Андрій Федорович, Колісник Микола Прокопович, Хмара Леонід Андрійович, Червоноштан Андрій Леонідович
Формула / Реферат
Робочий орган розпушувача підйомно-ударної дії, що містить основний вантажний блок з клиновим наконечником, додатковий вантажний блок і підйомно-зчіпний пристрій, який відрізняється тим, що основний вантажний блок із клиновим наконечником виконаний порожнистим, верхня його частина обладнана кришкою з вушком, з'єднаною з підйомно-зчіпним пристроєм, нижня частина виготовлена зі вставкою, а додатковий вантажний блок, як і вставка, виготовлений з матеріалу підвищеної щільності і розміщений усередині основного вантажного блока міжпружних зв'язків.
Текст

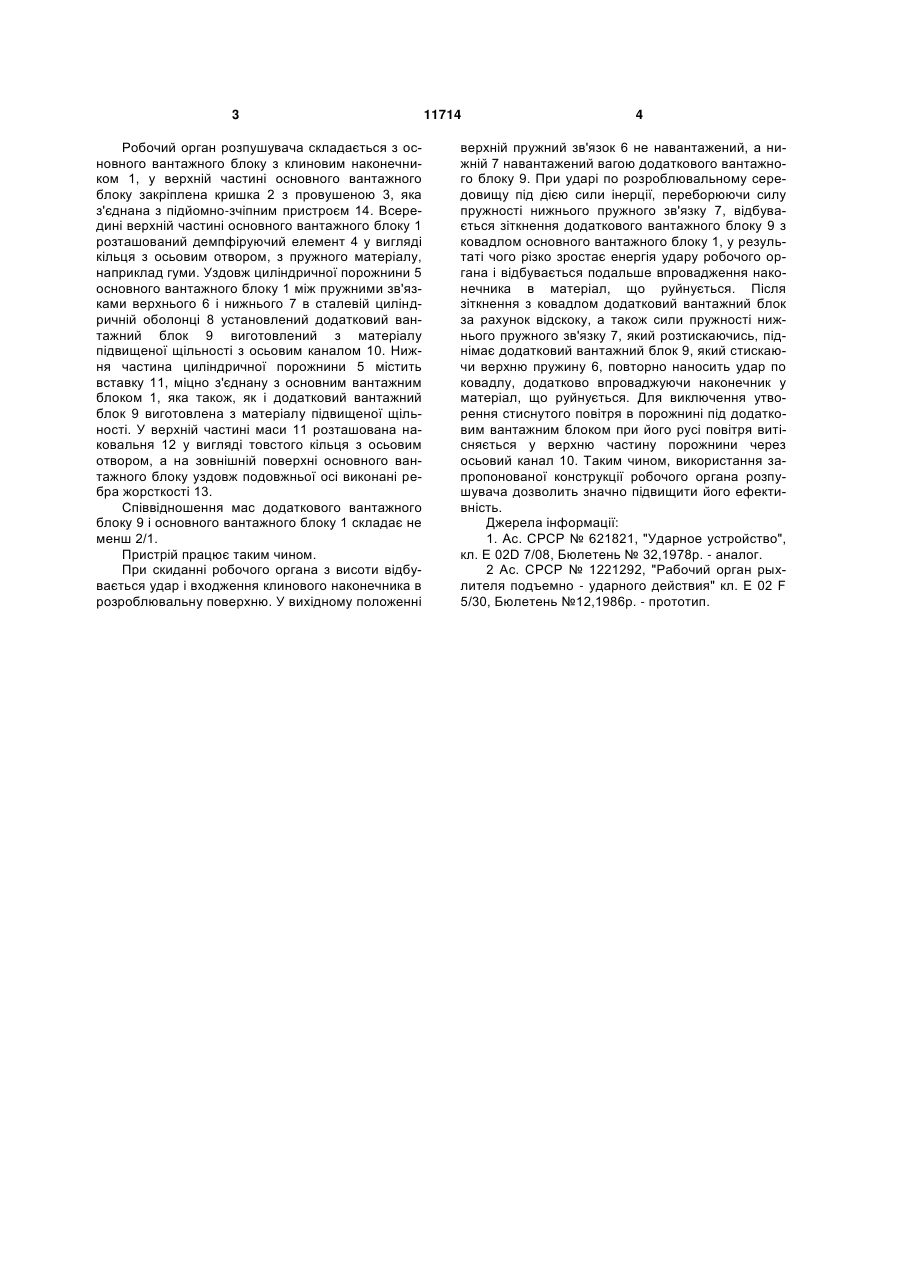

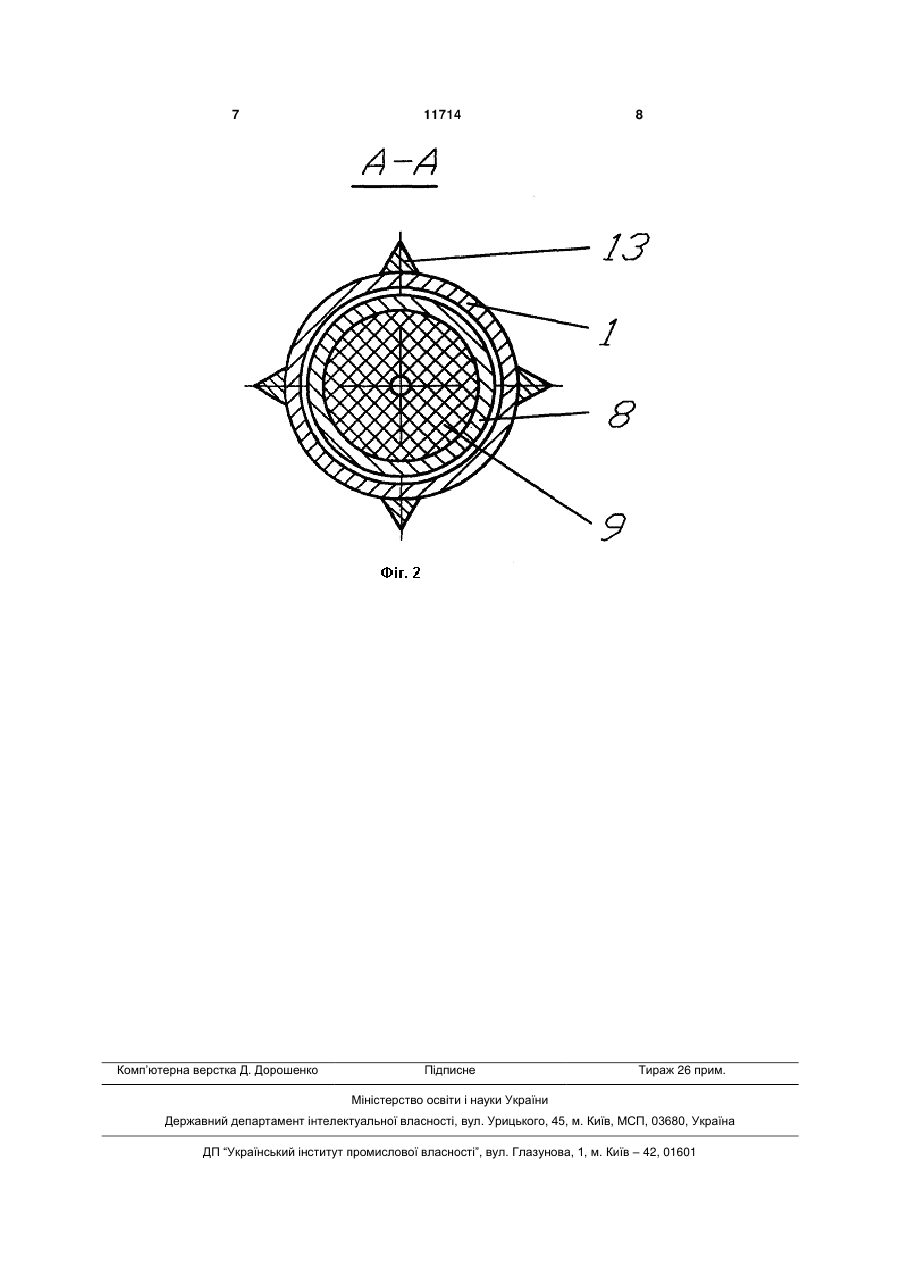

Робочий орган розпушувача підйомно-ударної дії, що містить основний вантажний блок з клино 3 Робочий орган розпушувача складається з основного вантажного блоку з клиновим наконечником 1, у верхній частині основного вантажного блоку закріплена кришка 2 з провушеною 3, яка з'єднана з підйомно-зчіпним пристроєм 14. Всередині верхній частині основного вантажного блоку 1 розташований демпфіруючий елемент 4 у вигляді кільця з осьовим отвором, з пружного матеріалу, наприклад гуми. Уздовж циліндричної порожнини 5 основного вантажного блоку 1 між пружними зв'язками верхнього 6 і нижнього 7 в сталевій циліндричній оболонці 8 установлений додатковий вантажний блок 9 виготовлений з матеріалу підвищеної щільності з осьовим каналом 10. Нижня частина циліндричної порожнини 5 містить вставку 11, міцно з'єднану з основним вантажним блоком 1, яка також, як і додатковий вантажний блок 9 виготовлена з матеріалу підвищеної щільності. У верхній частині маси 11 розташована наковальня 12 у вигляді товстого кільця з осьовим отвором, а на зовнішній поверхні основного вантажного блоку уздовж подовжньої осі виконані ребра жорсткості 13. Співвідношення мас додаткового вантажного блоку 9 і основного вантажного блоку 1 складає не менш 2/1. Пристрій працює таким чином. При скиданні робочого органа з висоти відбувається удар і входження клинового наконечника в розроблювальну поверхню. У вихідному положенні 11714 4 верхній пружний зв'язок 6 не навантажений, а нижній 7 навантажений вагою додаткового вантажного блоку 9. При ударі по розроблювальному середовищу під дією сили інерції, переборюючи силу пружності нижнього пружного зв'язку 7, відбувається зіткнення додаткового вантажного блоку 9 з ковадлом основного вантажного блоку 1, у результаті чого різко зростає енергія удару робочого органа і відбувається подальше впровадження наконечника в матеріал, що руйнується. Після зіткнення з ковадлом додатковий вантажний блок за рахунок відскоку, а також сили пружності нижнього пружного зв'язку 7, який розтискаючись, піднімає додатковий вантажний блок 9, який стискаючи верхню пружину 6, повторно наносить удар по ковадлу, додатково впроваджуючи наконечник у матеріал, що руйнується. Для виключення утворення стиснутого повітря в порожнині під додатковим вантажним блоком при його русі повітря витісняється у верхню частину порожнини через осьовий канал 10. Таким чином, використання запропонованої конструкції робочого органа розпушувача дозволить значно підвищити його ефективність. Джерела інформації: 1. Ас. СРСР № 621821, "Ударное устройство", кл. Ε 02D 7/08, Бюлетень № 32,1978p. - аналог. 2 Ас. СРСР № 1221292, "Рабочий орган рыхлителя подъемно - ударного действия" кл. Ε 02 F 5/30, Бюлетень №12,1986p. - прототип. 5 11714 6 7 Комп’ютерна верстка Д. Дорошенко 11714 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюExecutive body of detacher of lift-impact action
Автори англійськоюKolisnyk Mykola Prokopovych, Shevchenko Andrii Fedorovych, Khmara Leonid Andriiovych
Назва патенту російськоюРабочий орган разрыхлителя подъемно-ударного действия
Автори російськоюКолесник Николай Прокофьевич, Шевченко Андрей Федорович, Хмара Леонид Андреевич
МПК / Мітки
МПК: E02F 5/30
Мітки: дії, підйомно-ударної, робочий, орган, розпушувача
