Робочий орган розпушувача активної дії

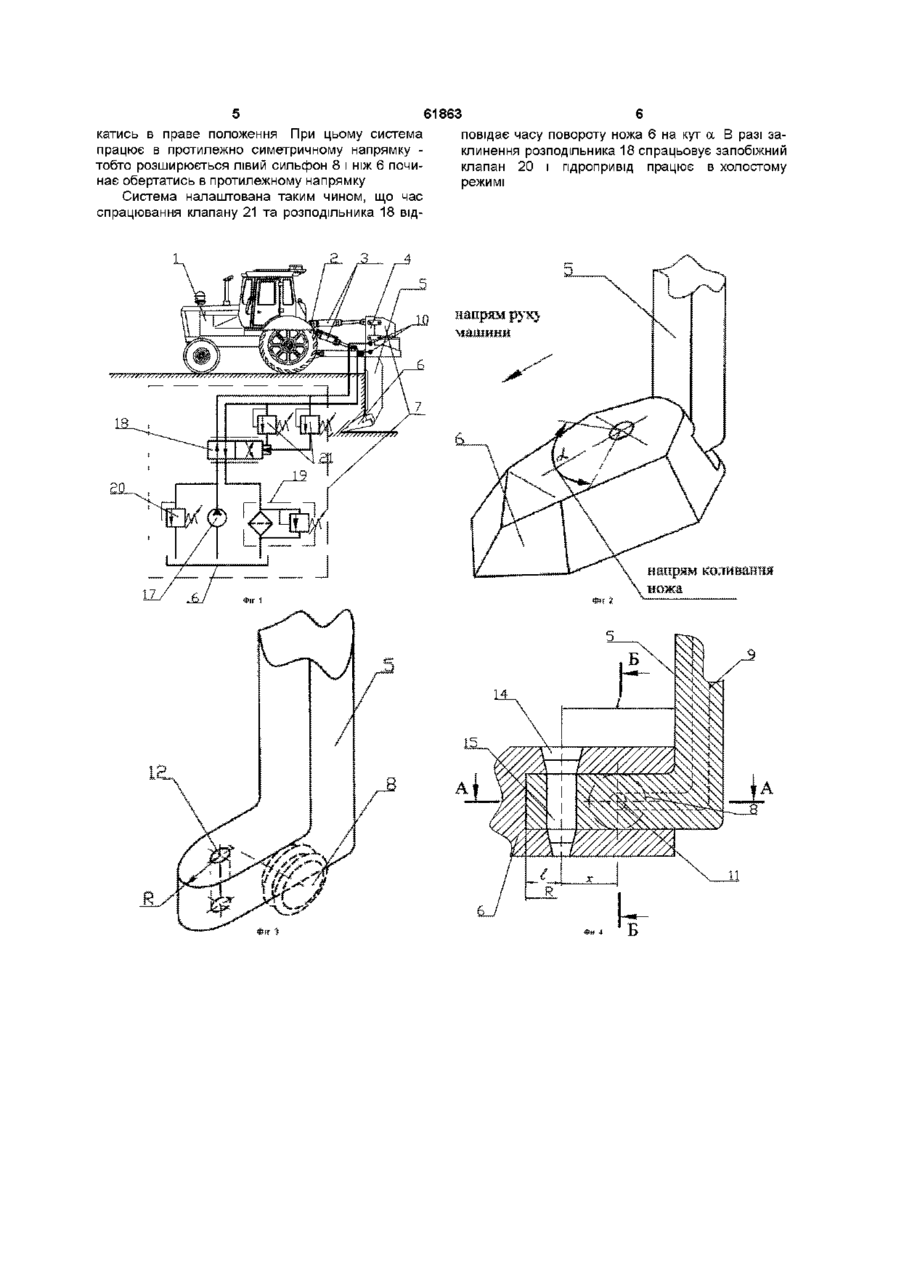

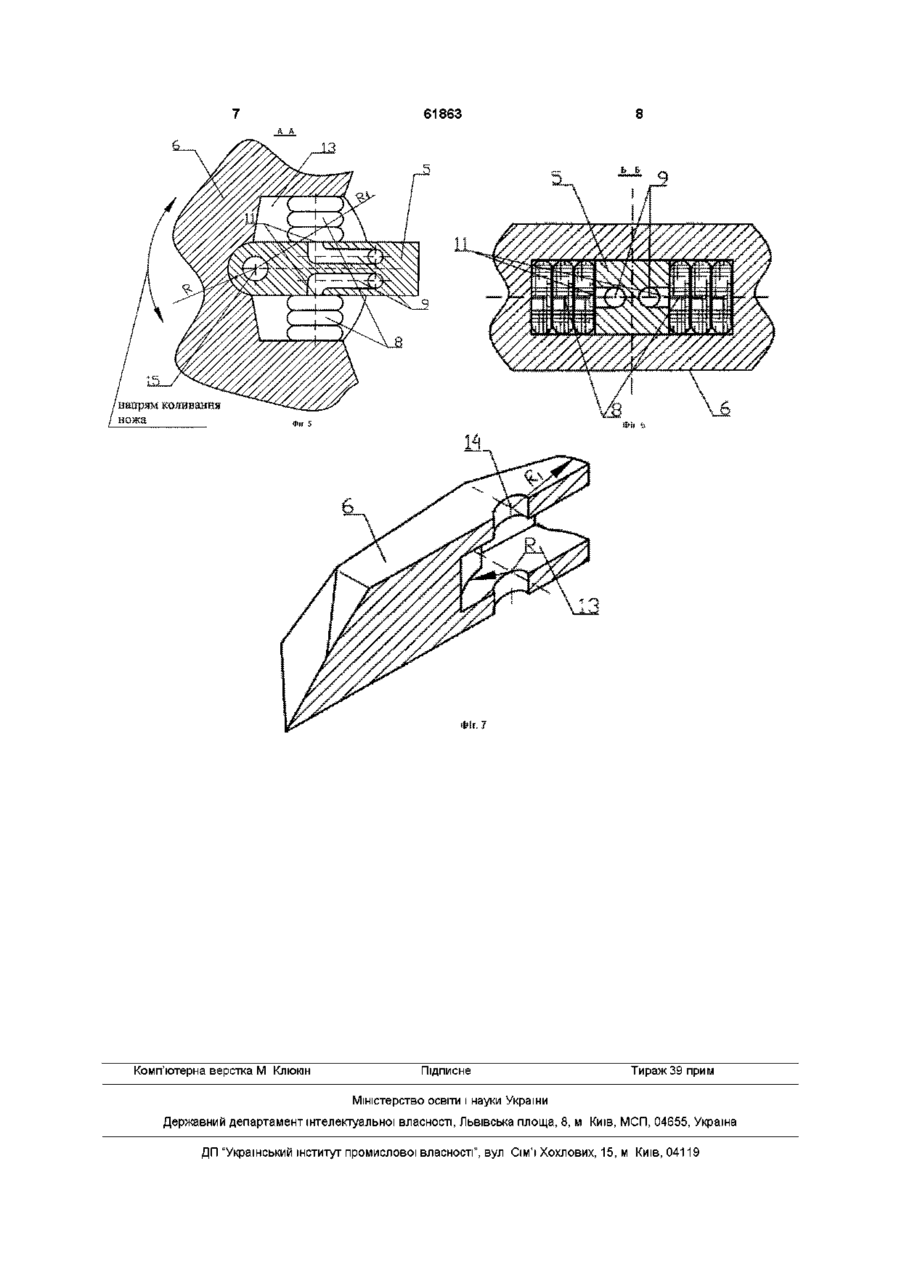

Робочий орган розпушувача аісгивної дії, який містить стійку 5, шарнірно встановлену на рамі 4 машини, ніж 6, шарнірно сполучений зі стійкою 5, та приводи стійки та ножа, який відрізняється тим, що робочий орган оснащений принаймні двома сильфонами 8, стійка 5 має Г-подібну форму з полицею, що примикає до нижнього кінця поздовжнього елемента, та орієнтованою вільним кінцем у напрямку переміщення машини, ніж сполучений з полицею стійки шарніром 15, вісь якого розміщена вертикально, ніж охоплює полицю стійки з боків, причому кожний зі згаданих сильфонів 8 розміщений у просторі між боком стійки 5 та ВІДПОВІДНОЮ площиною ножа 6, один сильфон - з одного боку стійки, а другий - з другого її боку, як привід ножа прийнятий пдропривід, який містить бак з робочою рідиною 16, насос 17, дискретний розподільник 18, запобіжний клапан 19 та два клапани спрацьовування 21, які з'єднані між собою таким чином, щоб подавати робочу рідину до сильфонів поперемінно, спочатку до одного сильфона, а потім - до другого, причому час подання робочої рідини до одного з сильфонів дорівнює часу обертання ножа навколо стійки в одному напрямі, стійка 5 оснащена двома каналами 9 для подання робочої рідини від пдроприводу ножа 6 до входу у кожний з сильфонів 8, при цьому ніж виконаний у вигляді двогранного клина Винахід відноситься до будівельних машин для розробки твердих грунтів та грунтів з твердими включеннями Відомо, ЩО ПІД час проведення спеціальних землерийних робіт виникає потреба у швидкому та низькоенергетичному методі розробки грунту Такого ефекту можна досягнути методом активізації робочих органів На практиці використовують, як правило, механічні збудники, які встановлюються безпосередньо на робочому органі Таке виконання часто ускладнює саму конструкцію робочого органу та обмежує його функціональні можливості Відомий ОДНОСТІЙКОВИЙ робочий орган розпушувача частоударної дм (Баладинский В Л та ІНШІ Теория разрушения рабочих сред Киев Наука, 1999, стр 163), в якому вирішується задача ефективної розробки грунту шляхом встановлення безпосередньо на робочий орган механічного збудника коливань Недоліком цього рішення є порівняно низька швидкодія спрацювання джерела коливань, невисока частота коливань (=10Гц), значні втрати енергії та складність конструкції Найбільш близьким за технічною суттю та ознаками до того, що заявляється, є робочий ор ган розпушувача активної дії, який містить приводну стійку, шарнірно встановлену на рамі машини, та два ножа, сполучені зі стійкою установленими горизонтально шарнірами Один з ножів виконаний у вигляді одногранного клина, оснащеного ребрами, а другий має спереду зубці Обидва ножа сполучені з джерелом коливань, яке виконане у вигляді кривошипно-шатунного механізму (патент України № 24189, кл E02F5/32, публ 07 07 98) Недоліком згаданого пристрою є те, що механічне збудження коливань неминуче пов'язано з великими втратами енергії, а можливість коливань ножів тільки у вертикальній площині обмежує функціональні можливості пристрою Задачею даного винаходу є утворення робочого органу розпушувача активної дм, в якому засоби активізації ножа та виконання елементів пристрою та зв'язків МІЖ НИМИ у більшій мірі відповідають умовам розробки твердих грунтів та грунтів з твердими включеннями, за рахунок чого досягається підвищення ККД, розширюються функціональні можливості та зменшується енергоємність пристрою Для досягнення вказаного технічного резуль СО (О 00 (О 61863 тату в робочому органі розпушувача активної дії, мента та полиці, виконано канали 9 (див фіг 4 та який містить стійку, шарнірне встановлену на рамі 5) для протікання робочої рідини таким чином, що машини, ніж, шарнірно сполучений зі стійкою, та ВХІДНІ отвори 10 знаходяться в верхній частині приводи стійки та ножа, ВІДПОВІДНО ДО винаходу стійки, а ВИХІДНІ отвори 11 - на бічних поверхнях робочий орган оснащений принаймні двома сильлобової частини стійки До вихідних отворів 11 фонами, а стійка має „Г"-подібну форму, з полиприєднані сильфони 8 В полиці стійки 5 зроблено цею, примикаючою до нижнього кінця поздовжньовертикальний наскрізний отвір 12 на відстані х від го елемента та орієнтованою у напрямку вихідних отворів 11 та на відстані І від передньої переміщення машини Стійка оснащена двома частини стійки Лобовий торець полиці стійки має каналами для подання робочої рідини до входу у округлення радіусом R в центрі, який знаходиться кожний з сильфонів Ніж виконаний у вигляді двона ВІСІ отвору 12 гранного клина Він сполучений з полицею стійки Ніж 6 являє собою двогранний кпин (див фіг шарніром, вісь якого розміщена вертикально Ніж 2 та 4-7), в якому виконані повздовжній глухий охоплює полицю стійки з боків, причому, згадані отвір 13 та вертикальний наскрізний отвір 14 В сильфони розміщені у просторі між боками стійки передній частині глухий отвір 13 має округлення R та ВІДПОВІДНОЮ площиною ножа, один сильфон - з 3 центром на ВІСІ наскрізного отвору 14 Ширина одного боку стійки, а другий - з другого и боку Як отвору 13 забезпечує встановлення стійки 5 з привод ножа прийнятий пдропривід, який містить двома сильфонами 8 (див фіг 6), а висота отвору бак з робочою рідиною, насос, дискретний розпо13 дорівнює висоті лобової частини полиці стійки дільник, запобіжний клапан та два клапани спра5 Задня частина ножа 6 має округлення радіусом цьовування, які з'єднані між собою таким чином, R-i, вісь якого співпадає з віссю наскрізного отвору щоб подавати робочу рідину до сильфонів попе14 Наскрізний отвір 14 зроблено таким чином, ремінне, спочатку до одного сильфону, а потім - до щоб при встановленні ножа 6 на полицю стійки 5 другого, причому час подання робочої рідини до його вісь співпадала з віссю наскрізного отвору 12, одного з сильфонів дорівнює часу обертання ножа фіксувалась стержнем 15 і ніж 6 мав можливість навколо стійки в одному напрямі Стійка оснащена повороту в горизонтальній площині на кут а двома каналами для подання робочої рідини від Гідропривід 7 містить бак з робочою рідиною пдроприводу ножа до входу у кожний з сильфонів 16 (див фіг 1), від якого живиться насос 17 РідиВикористання охарактеризованого робочого на від насосу 17 подається на дискретний розподіоргану розпушувача дозволяє вдало поєднати два льник 18, який в лівому положенні з'єднує напірну принципових напрямки зменшення енергоємності ЛІНІЮ з вхідним отвором 10 правого сильфону 8 розробки грунтів Лівий сильфон 8 в цьому випадку з'єднаний з магістраллю, яка через розподільник 18 направляє динамічного руйнування грунту та різання проробочу рідину через блок фільтру та запобіжного сторово орієнтованим ножем Надання ножу можклапану 19 в бак з робочою рідиною Для запобіливості коливань у горизонтальній площині у сукугання системи від гідравлічного удару між насосом пності з його двогранним виконанням сприяють значному зменшенню опору грунту, а сполучення 17 та розподільником 18 встановлено запобіжний ножа з гідравлічним, замість механічного, засобом клапан 20, який направляє робочу рідину в бак 16 утворення його коливань дозволяє суттєво зменТакож між розподільником 18 та сильфонами 8 шити втрати енергії В кінцевому результаті досяпаралельно ввімкнені клапани спрацювання 21, гається підвищення ККД, розширюються функціовихідна ЛІНІЯ яких з'єднана з елементом керування нальні можливості та зменшується енергоємність розподільника 18 пристрою Пристрій працює наступним чином Винахід пояснюється кресленнями, де на Під час розробки грунтів м'яких порід пдрофіг 1 зображено загальний вид розпушувача привід 7 вимкнено, тиск в сильфонах 8 врівновата принципова схема пдроприводу ножа, жено На ніж 6 через стійку 5, раму робочого органу 4, гідроциліндри 3 та раму 2 передається лише фіг 2 - загальний вигляд ножа з примикаючою тягове зусилля від базової машини 1 - розпушувач до нього частиною стійки, працює в статичному режимі фіг 3 - стійка розпушувача, фіг 4 - повздовжній переріз ножа зі стійкою, Якщо необхідно розробляти грунти твердих фіг 5 - переріз А-А з фіг 4, порід, або порід з твердими включеннями, машифіг 6 - переріз Б-Б з фіг 4, ніст вмикає насос 17, який всмоктує робочу рідину фіг 7 - аксонометричне зображення ножа з баку 16 та нагнітає и до розподільника 18, який встановлено в початкове ліве положення При Розпушувач активної дії являє собою базову цьому рідина надходить через вхідний отвір 10 та машину 1 (див фіг 1), до рами 2 якої через гідровихідний отвір 11 каналу 9 стійки 5 до правого сициліндри 3, з можливістю зміни положення, приєдльфону 8 Тиск в камері правого сильфону 8 збінано раму 4 робочого органу До передньої частильшується і правий сильфон 8 розширюється, ни рами 4 робочого органу прикріплена стійка 5, на змушуючи ніж 6 повертатись в глухому отворі 13 полиці якої, орієнтованої у напрямку переміщення відносно стержня 15 Камера іншого сильфону 8 розпушувача, встановлено ніж 6 На задній частині при цьому стискується, тиск в магістралі цього рами 4 встановлено пдропривід 7 ножа 6 Ніж 6 сильфону 8 підвищується, рідина зливається в бак встановлено таким чином, що він має можливість 16 через розподільник 18 та блок фільтру та запоповороту у горизонтальній площині на кут а (див біжного клапану 19 При цьому вмикається клапан фіг 2), а між боковою частиною стійки 5 та зубом 6 спрацювання 21, який через керуючий механізм встановлено сильфони 8 (див фіг 3 та 5) розподільника 18 змушує розподільник 18 перемиВсередині стійки 5, вздовж поздовжнього еле катись в праве положення При цьому система працює в протилежно симетричному напрямку тобто розширюється лівий сильфон 8 і ніж 6 починає обертатись в протилежному напрямку Система налаштована таким чином, що час спрацювання клапану 21 та розподільника 18 від 61863 повідає часу повороту ножа 6 на кут а В разі заклинення розподільника 18 спрацьовує запобіжний клапан 20 і пдропривід працює в холостому режимі 61863 Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
