Багатоступенева оправка для оброблення деталей типу кілець і втулок

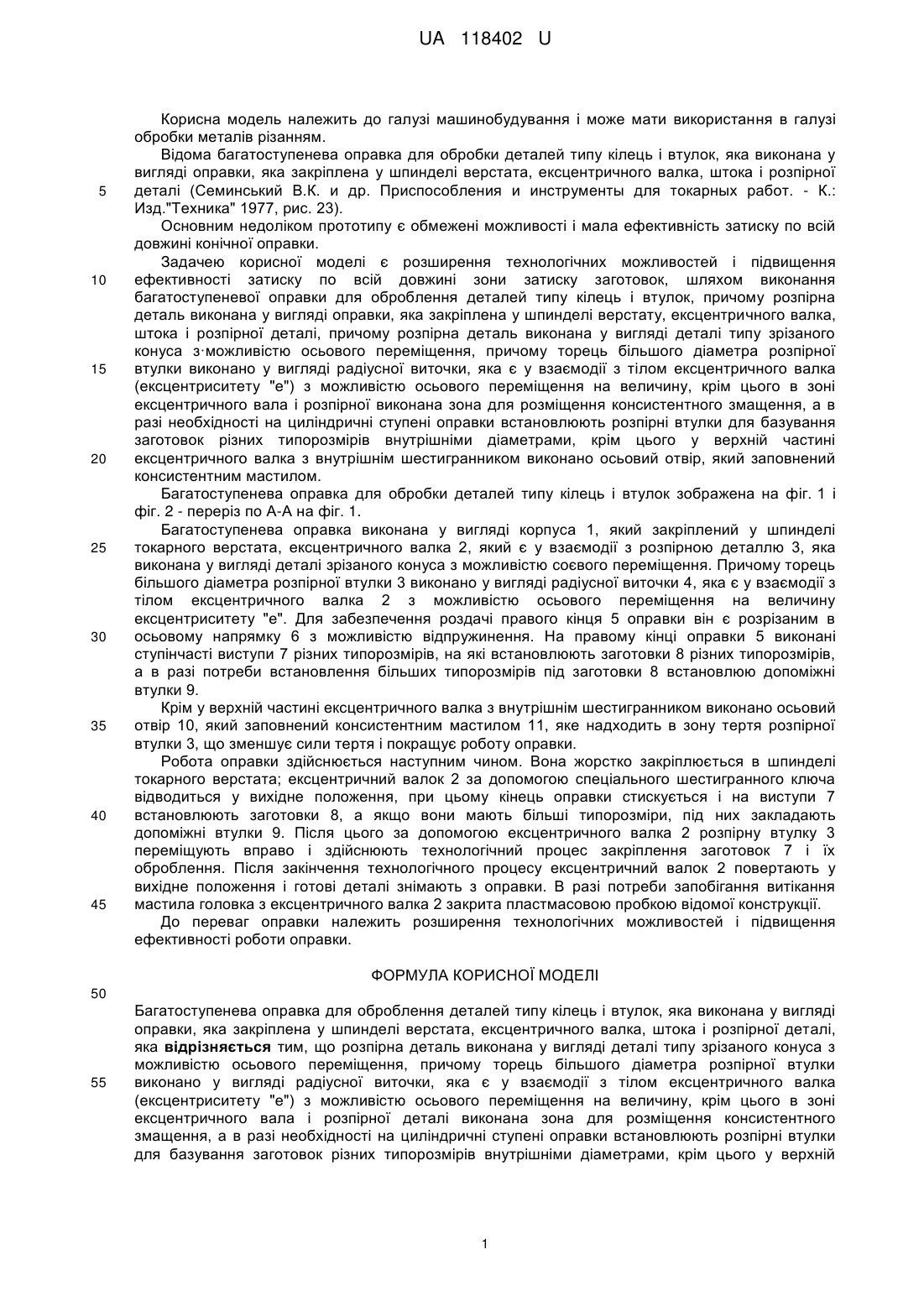

Реферат: Багатоступенева оправка для оброблення деталей типу кілець і втулок виконана у вигляді оправки, яка закріплена у шпинделі верстату, ексцентричного валка, штока і розпірної деталі. Розпірна деталь виконана у вигляді деталі типу зрізаного конуса з можливістю осьового переміщення. Торець більшого діаметра розпірної втулки виконано у вигляді радіусної виточки, яка є у взаємодії з тілом ексцентричного валка (ексцентриситету "е") з можливістю осьового переміщення на величину. В зоні ексцентричного вала і розпірної деталі виконана зона для розміщення консистентного змащення, а в разі необхідності на циліндричні ступені оправки встановлюють розпірні втулки для базування заготовок різних типорозмірів внутрішніми діаметрами, крім цього у верхній частині ексцентричного валка з внутрішнім шестигранником виконано осьовий отвір, який заповнений консистентним мастилом. UA 118402 U (54) БАГАТОСТУПЕНЕВА ОПРАВКА ДЛЯ ОБРОБЛЕННЯ ДЕТАЛЕЙ ТИПУ КІЛЕЦЬ І ВТУЛОК UA 118402 U UA 118402 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до галузі машинобудування і може мати використання в галузі обробки металів різанням. Відома багатоступенева оправка для обробки деталей типу кілець і втулок, яка виконана у вигляді оправки, яка закріплена у шпинделі верстата, ексцентричного валка, штока і розпірної деталі (Семинський В.К. и др. Приспособления и инструменты для токарных работ. - К.: Изд."Техника" 1977, рис. 23). Основним недоліком прототипу є обмежені можливості і мала ефективність затиску по всій довжині конічної оправки. Задачею корисної моделі є розширення технологічних можливостей і підвищення ефективності затиску по всій довжині зони затиску заготовок, шляхом виконання багатоступеневої оправки для оброблення деталей типу кілець і втулок, причому розпірна деталь виконана у вигляді оправки, яка закріплена у шпинделі верстату, ексцентричного валка, штока і розпірної деталі, причому розпірна деталь виконана у вигляді деталі типу зрізаного конуса з·можливістю осьового переміщення, причому торець більшого діаметра розпірної втулки виконано у вигляді радіусної виточки, яка є у взаємодії з тілом ексцентричного валка (ексцентриситету "e") з можливістю осьового переміщення на величину, крім цього в зоні ексцентричного вала і розпірної виконана зона для розміщення консистентного змащення, а в разі необхідності на циліндричні ступені оправки встановлюють розпірні втулки для базування заготовок різних типорозмірів внутрішніми діаметрами, крім цього у верхній частині ексцентричного валка з внутрішнім шестигранником виконано осьовий отвір, який заповнений консистентним мастилом. Багатоступенева оправка для обробки деталей типу кілець і втулок зображена на фіг. 1 і фіг. 2 - переріз по А-А на фіг. 1. Багатоступенева оправка виконана у вигляді корпуса 1, який закріплений у шпинделі токарного верстата, ексцентричного валка 2, який є у взаємодії з розпірною деталлю 3, яка виконана у вигляді деталі зрізаного конуса з можливістю соєвого переміщення. Причому торець більшого діаметра розпірної втулки 3 виконано у вигляді радіусної виточки 4, яка є у взаємодії з тілом ексцентричного валка 2 з можливістю осьового переміщення на величину ексцентриситету "e". Для забезпечення роздачі правого кінця 5 оправки він є розрізаним в осьовому напрямку 6 з можливістю відпружинення. На правому кінці оправки 5 виконані ступінчасті виступи 7 різних типорозмірів, на які встановлюють заготовки 8 різних типорозмірів, а в разі потреби встановлення більших типорозмірів під заготовки 8 встановлюю допоміжні втулки 9. Крім у верхній частині ексцентричного валка з внутрішнім шестигранником виконано осьовий отвір 10, який заповнений консистентним мастилом 11, яке надходить в зону тертя розпірної втулки 3, що зменшує сили тертя і покращує роботу оправки. Робота оправки здійснюється наступним чином. Вона жорстко закріплюється в шпинделі токарного верстата; ексцентричний валок 2 за допомогою спеціального шестигранного ключа відводиться у вихідне положення, при цьому кінець оправки стискується і на виступи 7 встановлюють заготовки 8, а якщо вони мають більші типорозміри, під них закладають допоміжні втулки 9. Після цього за допомогою ексцентричного валка 2 розпірну втулку 3 переміщують вправо і здійснюють технологічний процес закріплення заготовок 7 i їх оброблення. Після закінчення технологічного процесу ексцентричний валок 2 повертають у вихідне положення і готові деталі знімають з оправки. В разі потреби запобігання витікання мастила головка з ексцентричного валка 2 закрита пластмасовою пробкою відомої конструкції. До переваг оправки належить розширення технологічних можливостей і підвищення ефективності роботи оправки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Багатоступенева оправка для оброблення деталей типу кілець і втулок, яка виконана у вигляді оправки, яка закріплена у шпинделі верстата, ексцентричного валка, штока і розпірної деталі, яка відрізняється тим, що розпірна деталь виконана у вигляді деталі типу зрізаного конуса з можливістю осьового переміщення, причому торець більшого діаметра розпірної втулки виконано у вигляді радіусної виточки, яка є у взаємодії з тілом ексцентричного валка (ексцентриситету "е") з можливістю осьового переміщення на величину, крім цього в зоні ексцентричного вала і розпірної деталі виконана зона для розміщення консистентного змащення, а в разі необхідності на циліндричні ступені оправки встановлюють розпірні втулки для базування заготовок різних типорозмірів внутрішніми діаметрами, крім цього у верхній 1 UA 118402 U частині ексцентричного валка з внутрішнім шестигранником виконано осьовий отвір, який заповнений консистентним мастилом. Комп’ютерна верстка Л. Ціхановська Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
