Модуль для реалізації типових логічних формул

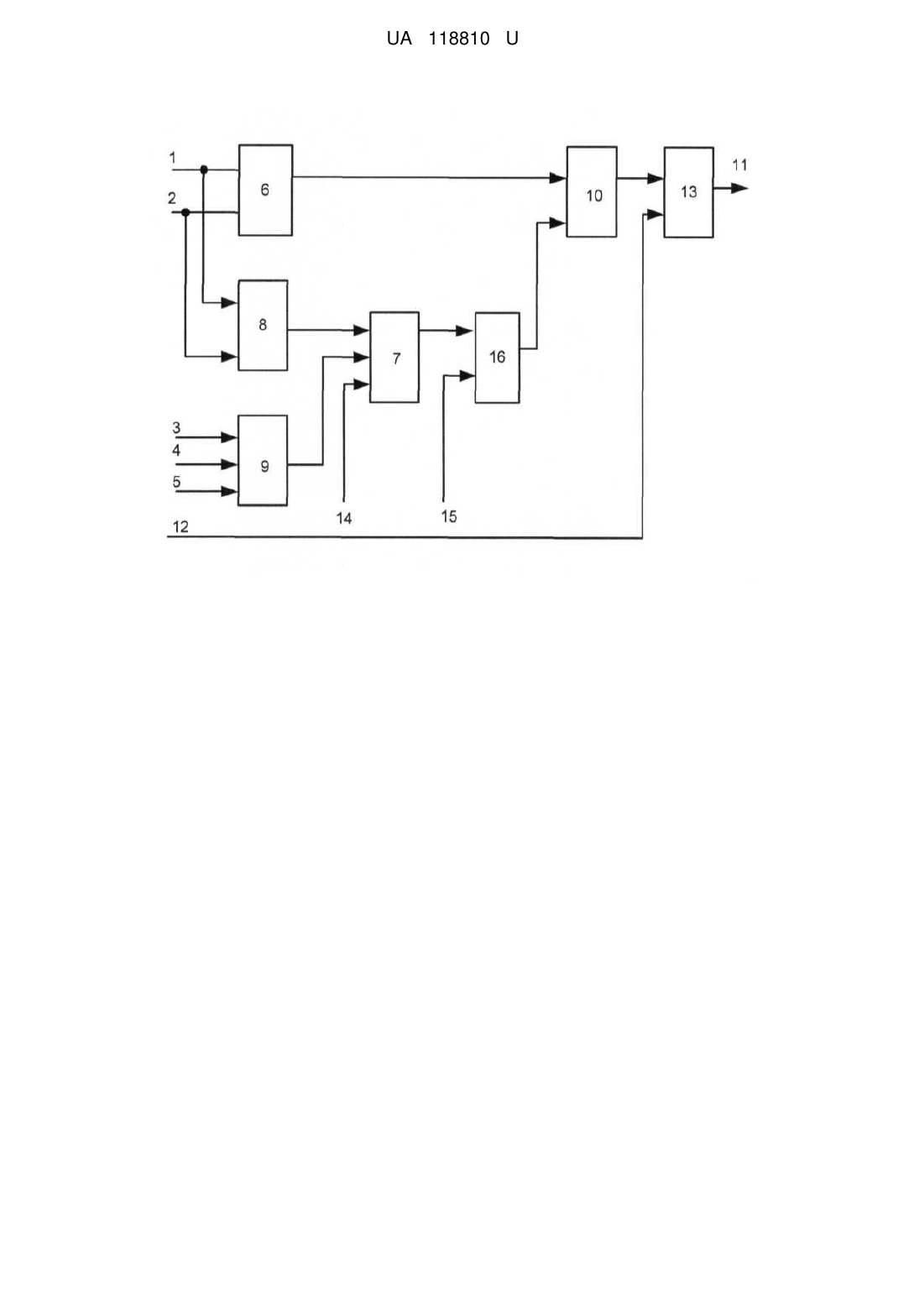

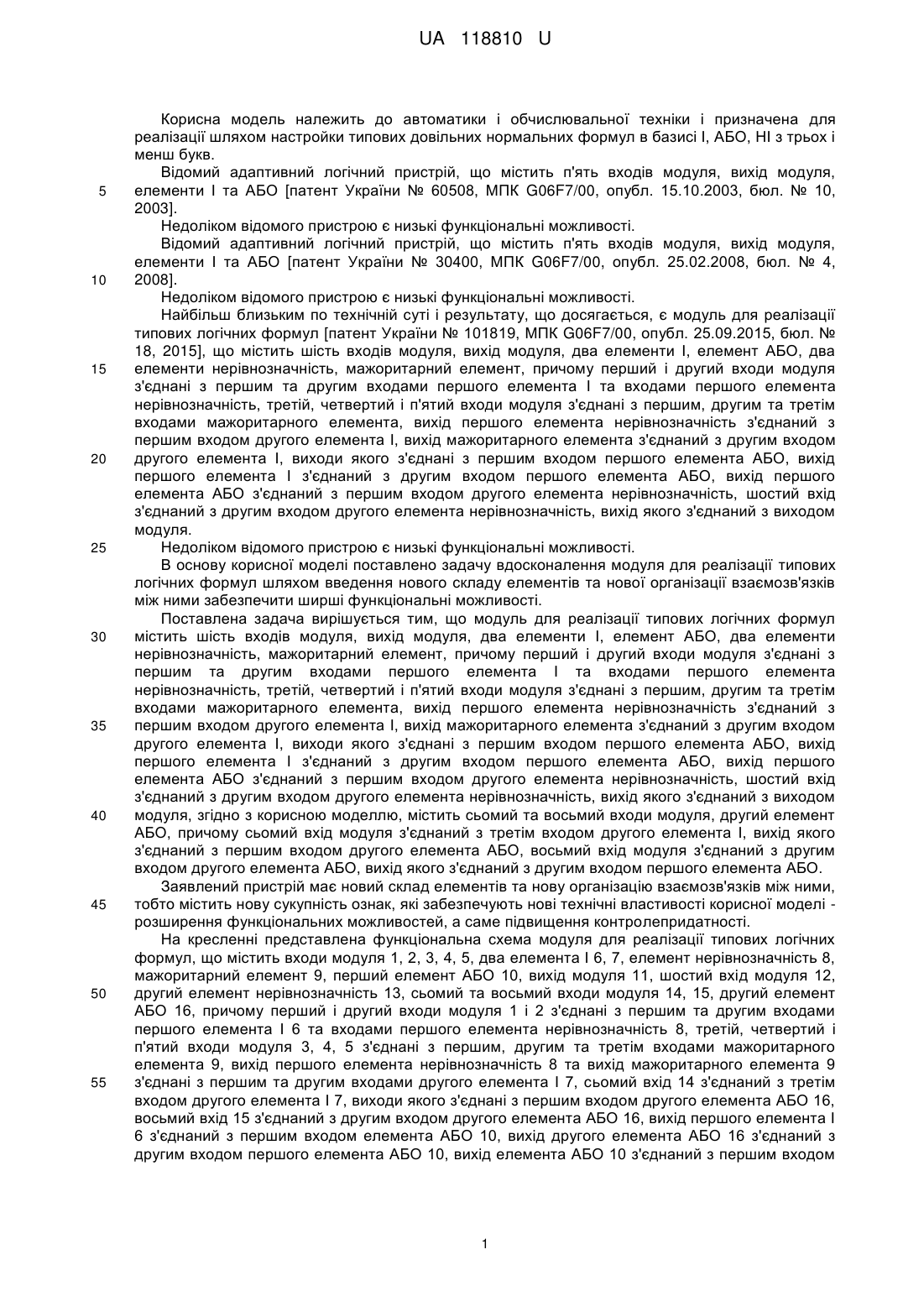

Реферат: UA 118810 U UA 118810 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до автоматики і обчислювальної техніки і призначена для реалізації шляхом настройки типових довільних нормальних формул в базисі І, АБО, НІ з трьох і менш букв. Відомий адаптивний логічний пристрій, що містить п'ять входів модуля, вихід модуля, елементи І та АБО [патент України № 60508, МПК G06F7/00, опубл. 15.10.2003, бюл. № 10, 2003]. Недоліком відомого пристрою є низькі функціональні можливості. Відомий адаптивний логічний пристрій, що містить п'ять входів модуля, вихід модуля, елементи І та АБО [патент України № 30400, МПК G06F7/00, опубл. 25.02.2008, бюл. № 4, 2008]. Недоліком відомого пристрою є низькі функціональні можливості. Найбільш близьким по технічній суті і результату, що досягається, є модуль для реалізації типових логічних формул [патент України № 101819, МПК G06F7/00, опубл. 25.09.2015, бюл. № 18, 2015], що містить шість входів модуля, вихід модуля, два елементи І, елемент АБО, два елементи нерівнозначність, мажоритарний елемент, причому перший і другий входи модуля з'єднані з першим та другим входами першого елемента І та входами першого елемента нерівнозначність, третій, четвертий і п'ятий входи модуля з'єднані з першим, другим та третім входами мажоритарного елемента, вихід першого елемента нерівнозначність з'єднаний з першим входом другого елемента І, вихід мажоритарного елемента з'єднаний з другим входом другого елемента І, виходи якого з'єднані з першим входом першого елемента АБО, вихід першого елемента І з'єднаний з другим входом першого елемента АБО, вихід першого елемента АБО з'єднаний з першим входом другого елемента нерівнозначність, шостий вхід з'єднаний з другим входом другого елемента нерівнозначність, вихід якого з'єднаний з виходом модуля. Недоліком відомого пристрою є низькі функціональні можливості. В основу корисної моделі поставлено задачу вдосконалення модуля для реалізації типових логічних формул шляхом введення нового складу елементів та нової організації взаємозв'язків між ними забезпечити ширші функціональні можливості. Поставлена задача вирішується тим, що модуль для реалізації типових логічних формул містить шість входів модуля, вихід модуля, два елементи І, елемент АБО, два елементи нерівнозначність, мажоритарний елемент, причому перший і другий входи модуля з'єднані з першим та другим входами першого елемента І та входами першого елемента нерівнозначність, третій, четвертий і п'ятий входи модуля з'єднані з першим, другим та третім входами мажоритарного елемента, вихід першого елемента нерівнозначність з'єднаний з першим входом другого елемента І, вихід мажоритарного елемента з'єднаний з другим входом другого елемента І, виходи якого з'єднані з першим входом першого елемента АБО, вихід першого елемента І з'єднаний з другим входом першого елемента АБО, вихід першого елемента АБО з'єднаний з першим входом другого елемента нерівнозначність, шостий вхід з'єднаний з другим входом другого елемента нерівнозначність, вихід якого з'єднаний з виходом модуля, згідно з корисною моделлю, містить сьомий та восьмий входи модуля, другий елемент АБО, причому сьомий вхід модуля з'єднаний з третім входом другого елемента І, вихід якого з'єднаний з першим входом другого елемента АБО, восьмий вхід модуля з'єднаний з другим входом другого елемента АБО, вихід якого з'єднаний з другим входом першого елемента АБО. Заявлений пристрій має новий склад елементів та нову організацію взаємозв'язків між ними, тобто містить нову сукупність ознак, які забезпечують нові технічні властивості корисної моделі розширення функціональних можливостей, а саме підвищення контролепридатності. На кресленні представлена функціональна схема модуля для реалізації типових логічних формул, що містить входи модуля 1, 2, 3, 4, 5, два елемента І 6, 7, елемент нерівнозначність 8, мажоритарний елемент 9, перший елемент АБО 10, вихід модуля 11, шостий вхід модуля 12, другий елемент нерівнозначність 13, сьомий та восьмий входи модуля 14, 15, другий елемент АБО 16, причому перший і другий входи модуля 1 і 2 з'єднані з першим та другим входами першого елемента І 6 та входами першого елемента нерівнозначність 8, третій, четвертий і п'ятий входи модуля 3, 4, 5 з'єднані з першим, другим та третім входами мажоритарного елемента 9, вихід першого елемента нерівнозначність 8 та вихід мажоритарного елемента 9 з'єднані з першим та другим входами другого елемента І 7, сьомий вхід 14 з'єднаний з третім входом другого елемента І 7, виходи якого з'єднані з першим входом другого елемента АБО 16, восьмий вхід15 з'єднаний з другим входом другого елемента АБО 16, вихід першого елемента І 6 з'єднаний з першим входом елемента АБО 10, вихід другого елемента АБО 16 з'єднаний з другим входом першого елемента АБО 10, вихід елемента АБО 10 з'єднаний з першим входом 1 UA 118810 U 5 другого елемента нерівнозначність 13, шостий вхід 12 з'єднаний з другим входом другого елемента нерівнозначність 13, вихід якого з'єднаний з виходом модуля 11. Модуль для реалізації типових логічних формул реалізує ті самі функції, що і прототип, за допомогою відповідних керуючих сигналів. Поданням на входи 14 та 15 контрольних сигналів перевіряється робота пристрою, таким чином підвищується його контролепридатність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 Модуль для реалізації типових логічних формул, що містить шість входів модуля, вихід модуля, два елементи І, елемент АБО, два елементи нерівнозначність, мажоритарний елемент, причому перший і другий входи модуля з'єднані з першим та другим входами першого елемента І та входами першого елемента нерівнозначність, третій, четвертий і п'ятий входи модуля з'єднані з першим, другим та третім входами мажоритарного елемента, вихід першого елемента нерівнозначність з'єднаний з першим входом другого елемента І, вихід мажоритарного елемента з'єднаний з другим входом другого елемента І, виходи якого з'єднані з першим входом першого елемента АБО, вихід першого елемента І з'єднаний з другим входом першого елемента АБО, вихід першого елемента АБО з'єднаний з першим входом другого елемента нерівнозначність, шостий вхід з'єднаний з другим входом другого елемента нерівнозначність, вихід якого з'єднаний з виходом модуля, який відрізняється тим, що містить сьомий та восьмий входи модуля, другий елемент АБО, причому сьомий вхід модуля з'єднаний з третім входом другого елемента І, вихід якого з'єднаний з першим входом другого елемента АБО, восьмий вхід модуля з'єднаний з другим входом другого елемента АБО, вихід якого з'єднаний з другим входом першого елемента АБО. Комп’ютерна верстка Г. Паяльніков Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
