Кран з швидкознімним з’єднанням для шланга

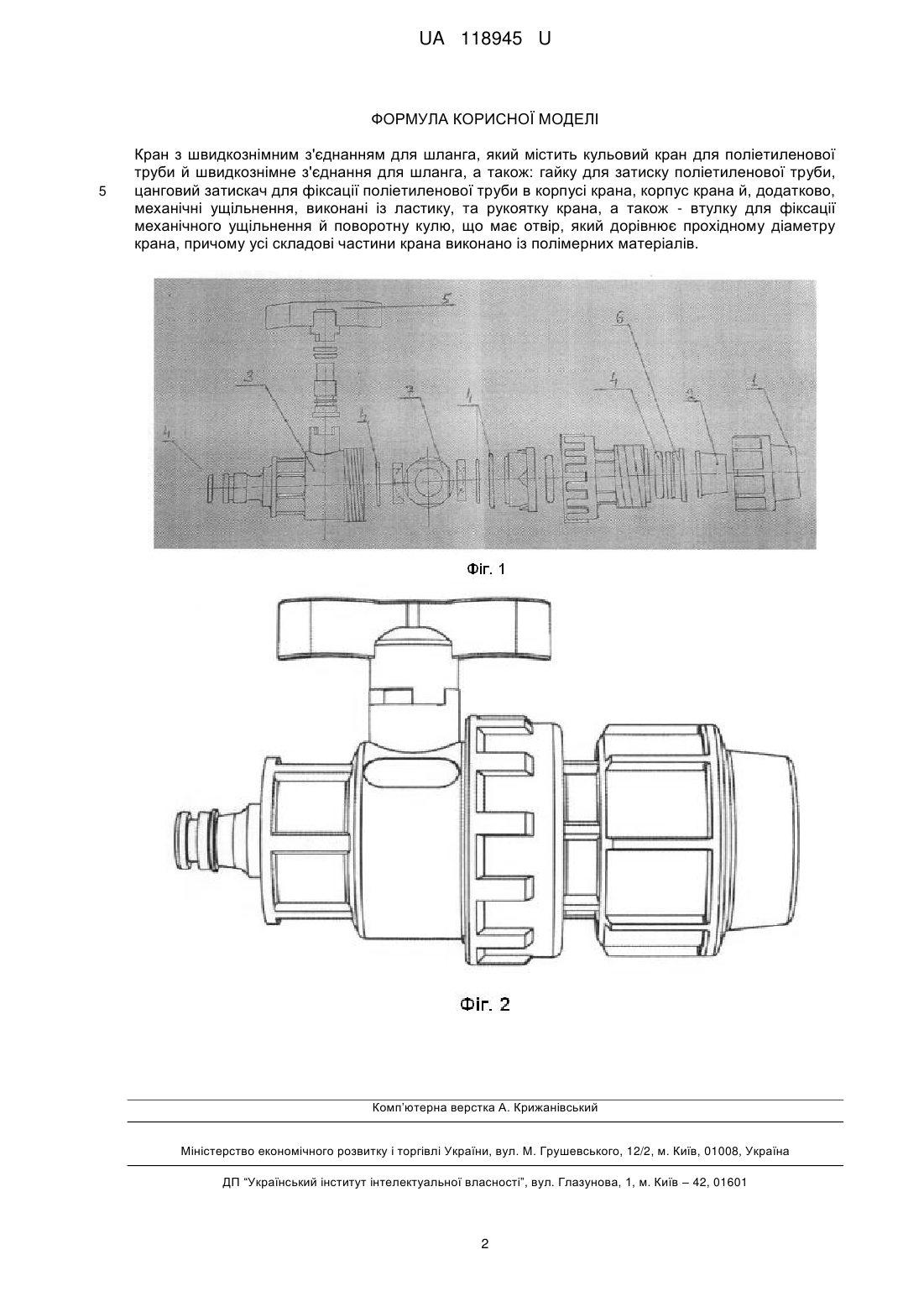

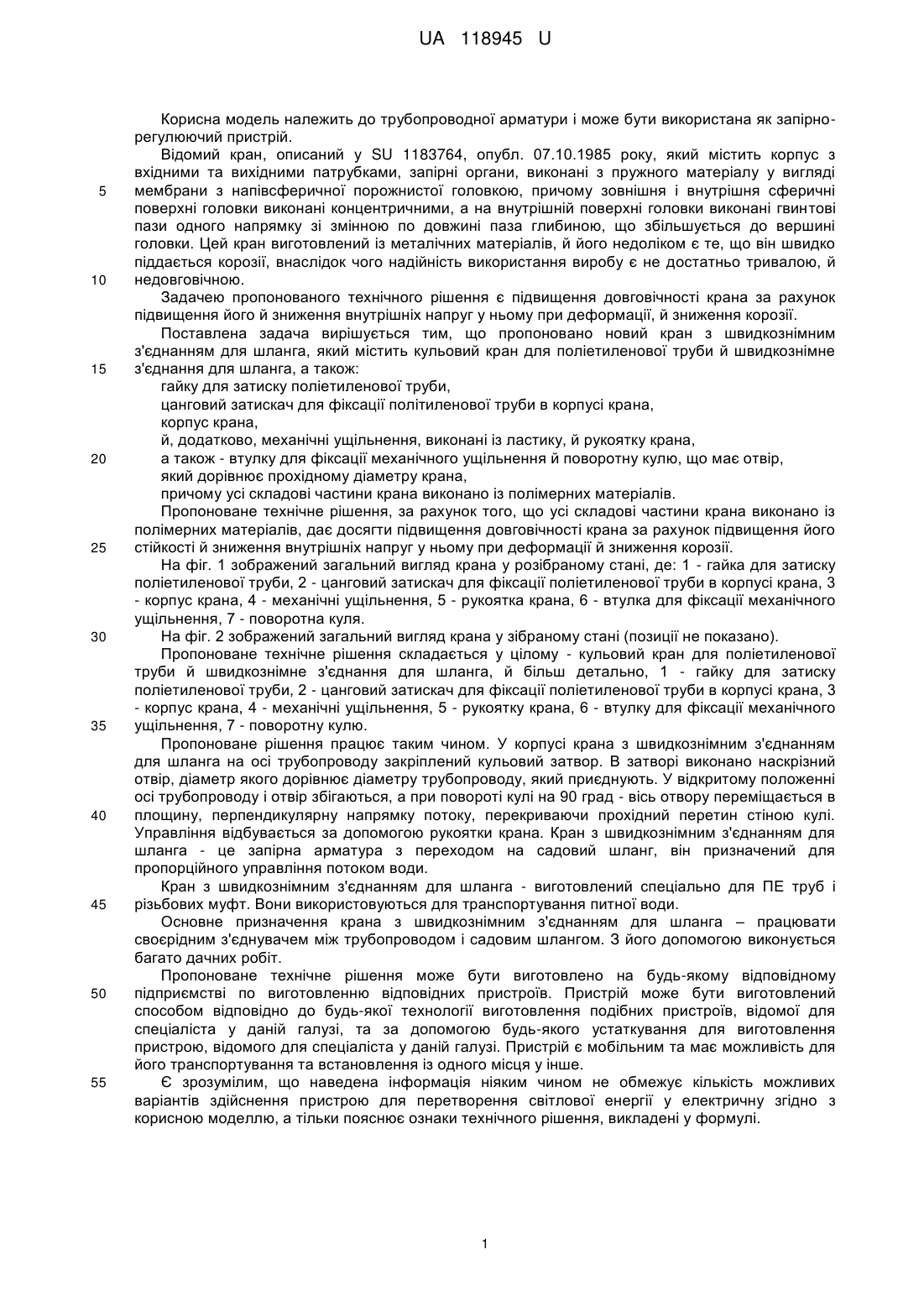

Реферат: Кран з швидкознімним з'єднанням для шланга містить кульовий кран для поліетиленової труби й швидкознімне з'єднання для шланга, а також: гайку для затиску поліетиленової труби, цанговий затискач для фіксації поліетиленової труби в корпусі крана, корпус крана й, додатково, механічні ущільнення, виконані із ластику, та рукоятку крана, а також - втулку для фіксації механічного ущільнення й поворотну кулю, що має отвір, який дорівнює прохідному діаметру крана, причому усі складові частини крана виконано із полімерних матеріалів. UA 118945 U (54) КРАН З ШВИДКОЗНІМНИМ З'ЄДНАННЯМ ДЛЯ ШЛАНГА UA 118945 U UA 118945 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до трубопроводної арматури і може бути використана як запірнорегулюючий пристрій. Відомий кран, описаний у SU 1183764, опубл. 07.10.1985 року, який містить корпус з вхідними та вихідними патрубками, запірні органи, виконані з пружного матеріалу у вигляді мембрани з напівсферичної порожнистої головкою, причому зовнішня і внутрішня сферичні поверхні головки виконані концентричними, а на внутрішній поверхні головки виконані гвинтові пази одного напрямку зі змінною по довжині паза глибиною, що збільшується до вершині головки. Цей кран виготовлений із металічних матеріалів, й його недоліком є те, що він швидко піддається корозії, внаслідок чого надійність використання виробу є не достатньо тривалою, й недовговічною. Задачею пропонованого технічного рішення є підвищення довговічності крана за рахунок підвищення його й зниження внутрішніх напруг у ньому при деформації, й зниження корозії. Поставлена задача вирішується тим, що пропоновано новий кран з швидкознімним з'єднанням для шланга, який містить кульовий кран для поліетиленової труби й швидкознімне з'єднання для шланга, а також: гайку для затиску поліетиленової труби, цанговий затискач для фіксації політиленової труби в корпусі крана, корпус крана, й, додатково, механічні ущільнення, виконані із ластику, й рукоятку крана, а також - втулку для фіксації механічного ущільнення й поворотну кулю, що має отвір, який дорівнює прохідному діаметру крана, причому усі складові частини крана виконано із полімерних матеріалів. Пропоноване технічне рішення, за рахунок того, що усі складові частини крана виконано із полімерних матеріалів, дає досягти підвищення довговічності крана за рахунок підвищення його стійкості й зниження внутрішніх напруг у ньому при деформації й зниження корозії. На фіг. 1 зображений загальний вигляд крана у розібраному стані, де: 1 - гайка для затиску поліетиленової труби, 2 - цанговий затискач для фіксації поліетиленової труби в корпусі крана, 3 - корпус крана, 4 - механічні ущільнення, 5 - рукоятка крана, 6 - втулка для фіксації механічного ущільнення, 7 - поворотна куля. На фіг. 2 зображений загальний вигляд крана у зібраному стані (позиції не показано). Пропоноване технічне рішення складається у цілому - кульовий кран для поліетиленової труби й швидкознімне з'єднання для шланга, й більш детально, 1 - гайку для затиску поліетиленової труби, 2 - цанговий затискач для фіксації поліетиленової труби в корпусі крана, 3 - корпус крана, 4 - механічні ущільнення, 5 - рукоятку крана, 6 - втулку для фіксації механічного ущільнення, 7 - поворотну кулю. Пропоноване рішення працює таким чином. У корпусі крана з швидкознімним з'єднанням для шланга на осі трубопроводу закріплений кульовий затвор. В затворі виконано наскрізний отвір, діаметр якого дорівнює діаметру трубопроводу, який приєднують. У відкритому положенні осі трубопроводу і отвір збігаються, а при повороті кулі на 90 град - вісь отвору переміщається в площину, перпендикулярну напрямку потоку, перекриваючи прохідний перетин стіною кулі. Управління відбувається за допомогою рукоятки крана. Кран з швидкознімним з'єднанням для шланга - це запірна арматура з переходом на садовий шланг, він призначений для пропорційного управління потоком води. Кран з швидкознімним з'єднанням для шланга - виготовлений спеціально для ПЕ труб і різьбових муфт. Вони використовуються для транспортування питної води. Основне призначення крана з швидкознімним з'єднанням для шланга – працювати своєрідним з'єднувачем між трубопроводом і садовим шлангом. З його допомогою виконується багато дачних робіт. Пропоноване технічне рішення може бути виготовлено на будь-якому відповідному підприємстві по виготовленню відповідних пристроїв. Пристрій може бути виготовлений способом відповідно до будь-якої технології виготовлення подібних пристроїв, відомої для спеціаліста у даній галузі, та за допомогою будь-якого устаткування для виготовлення пристрою, відомого для спеціаліста у даній галузі. Пристрій є мобільним та має можливість для його транспортування та встановлення із одного місця у інше. Є зрозумілим, що наведена інформація ніяким чином не обмежує кількість можливих варіантів здійснення пристрою для перетворення світлової енергії у електричну згідно з корисною моделлю, а тільки пояснює ознаки технічного рішення, викладені у формулі. 1 UA 118945 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Кран з швидкознімним з'єднанням для шланга, який містить кульовий кран для поліетиленової труби й швидкознімне з'єднання для шланга, а також: гайку для затиску поліетиленової труби, цанговий затискач для фіксації поліетиленової труби в корпусі крана, корпус крана й, додатково, механічні ущільнення, виконані із ластику, та рукоятку крана, а також - втулку для фіксації механічного ущільнення й поворотну кулю, що має отвір, який дорівнює прохідному діаметру крана, причому усі складові частини крана виконано із полімерних матеріалів. Комп’ютерна верстка А. Крижанівський Міністерство економічного розвитку і торгівлі України, вул. М. Грушевського, 12/2, м. Київ, 01008, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
